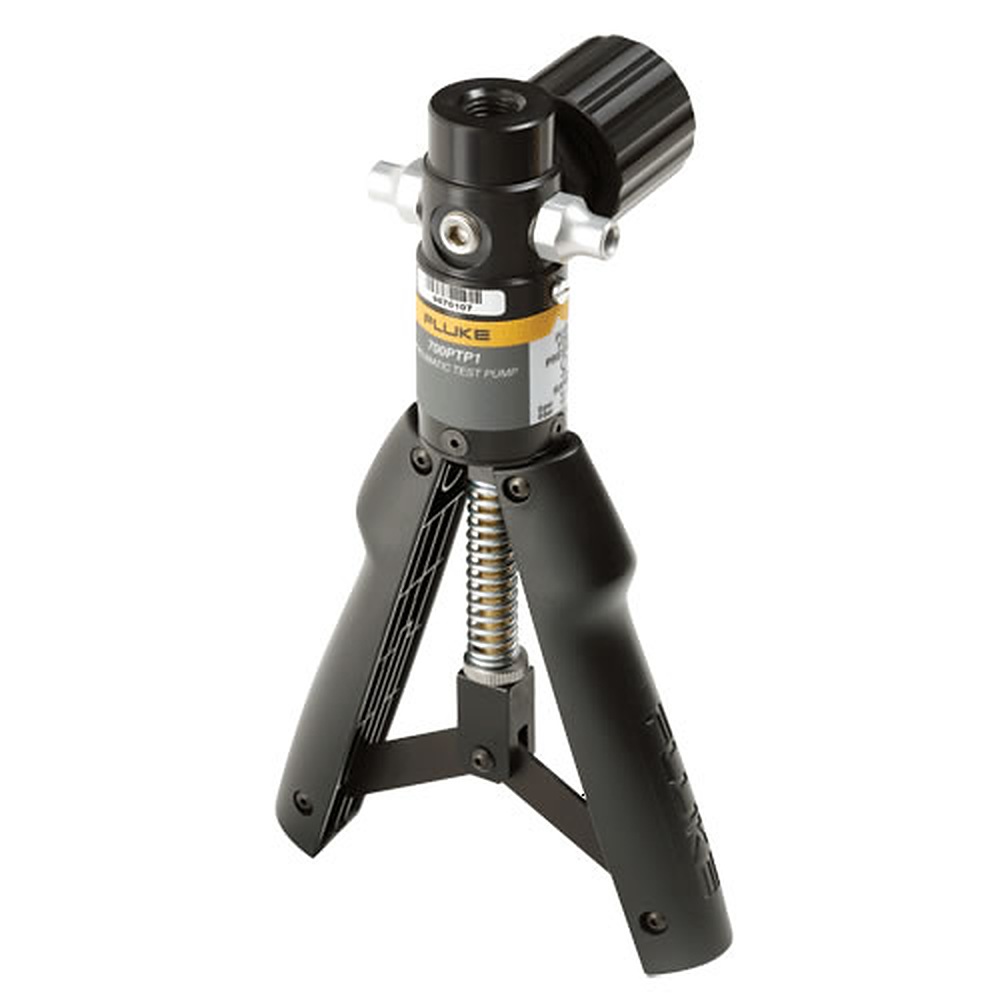

Fluke 700PTP-1 압력/진공 펌프

Fluke 700PTP-1 압력/진공 펌프

MODEL
Fluke 700PTP-1
브랜드
FLUKE
제품 자료
제품문의 구매하기

기준 모듈과 피교정기를
함께 잇는 공압 테스트 펌프

Fluke 700PTP-1 공압 테스트 펌프

견적 받기

Fluke 국내 공식 대리점

Fluke 700PTP-1은 −0.87 bar 진공부터 40 bar까지 손으로 압력을 만드는 공압 테스트 펌프(휴대형 압력 핸드 펌프)입니다. 압력 트랜스미터·스위치·게이지를 교정할 때 기준 모듈과 피교정기를 펌프 한 대에 동시에 연결할 수 있습니다.

버니어는 단독 저압원으로도 쓸 수 있어 낮은 압력 점을 미세하게 올리고, 스트로크 길이를 제한하면 한 번 펌프질할 때 오르는 압력이 줄어 과가압 위험이 낮아집니다. 467 g 본체를 현장 가방에 넣어 다니는 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

1/4 · 1/8 NPT

기준 · 피교정기 암 포트 규격

2개

1/8 NPT 수 퀵 커넥트

1 m

기본 구성 호스 길이

1년

보증 기간

특징

기준기와 피교정기를
두 포트로 분리

핵심 특징현장에서 달라지는 점
기준 · 피교정기 두 포트기준 게이지와 피교정기를 동시에 연결하므로 티 조인트를 조립하거나 호스를 바꿔 끼울 필요가 없습니다.
버니어 겸용버니어를 독립 저압원으로 쓰면 낮은 압력 점을 천천히 올릴 수 있어, 목표값 근처에서 과가압했다가 되돌리는 일이 줄어듭니다.
스트로크 길이 제한한 번의 펌프질에 오르는 압력을 제한하므로 낮은 범위에서도 점을 하나씩 안정적으로 올립니다.
분해 없는 세척펌프를 분해하지 않고 세척할 수 있어 오염된 설비를 점검한 뒤에도 정비 시간이 짧습니다.
수 퀵 커넥트 2개1/8 NPT 수 퀵 커넥트로 호스를 빠르게 끼우고 빼므로 여러 피교정기를 연달아 점검할 때 연결 시간이 줄어듭니다.

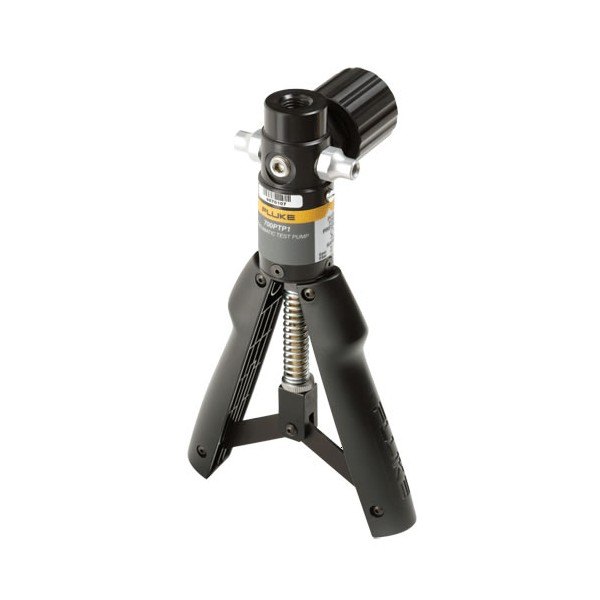

Fluke 700PTP-1 - 삼각 받침이 달린 압력, 진공 겸용 펌프 외형
삼각 받침이 달린 압력, 진공 겸용 펌프 외형

포트 연결

기준 포트와
피교정기 포트 구성

기준 포트는 1/4 NPT 암, 피교정기 포트는 1/8 NPT 암으로 규격이 다릅니다. 기준 쪽에는 700G 게이지나 750P 압력 모듈을 직접 장착하고, 피교정기 쪽에는 기본 구성의 1 m 호스와 퀵 커넥트로 트랜스미터나 스위치를 연결하세요. 현장 배관이 BSP 나사라면 함께 들어 있는 1/4 NPT 수 → 1/4 BSP 암 어댑터와 1/8 NPT 암 → 1/4 BSP 암 어댑터를 사용합니다.

700G · 750P와 한 세트로 구성

기준 포트에 700G 게이지나 750P 압력 모듈을 장착하고 피교정기를 1/8 NPT 포트에 연결하면 펌프, 기준기, 피교정기가 한 줄로 이어집니다. 717 교정기로 값을 읽을 수도 있으며, 호스 키트와 케이스까지 한 번에 갖추려면 700PTPK2 키트를 검토하세요.

압력 조절

버니어와 스트로크로
압력 점 조정

최대 40 bar까지 올리는 구간에서는 스트로크를 줄여 한 번에 오르는 압력을 제한하고, 목표 근처에서는 버니어로 마지막 점을 맞춥니다. 진공 쪽도 −0.87 bar 범위 안에서 같은 방식으로 조정합니다. 펌프 자체에는 정확도 사양이 없으므로 교정 결과의 정확도와 불확도는 기준 포트에 장착한 게이지나 모듈이 결정합니다.

사양

700PTP-1 진공 · 40 bar
범위와 구성 사양

항목사양
압력 범위진공 −0.87 bar (−12.7 psi) ~ 압력 40 bar (600 psi)
기준 포트1/4 in NPT 암 (기준 게이지 · 압력 모듈용)
피교정기 포트1/8 in NPT 암
기능버니어(단독 저압원으로도 사용), 스트로크 조절로 1회 가압량 제한, 분해 없이 세척
구성품1/4 NPT 수 → 1/4 BSP 암 어댑터, 1 m 호스, 1/8 NPT 수 퀵 커넥트 2개, 1/8 NPT 암 → 1/4 BSP 암 어댑터, 씰 키트, 사용 설명서
접액 재질알루미늄, 실리콘, 네오프렌, 스테인리스강, Buna-N
외형 치수 (L×W×D)220 × 122 × 89 mm
무게467 g
보증1년

활용 분야

40 bar 이하 트랜스미터·게이지
교정 현장

  • 트랜스미터·압력 스위치 점검 — 40 bar까지 압력을 단계적으로 올려 출력 신호와 동작 점을 확인합니다.
  • 게이지 교정 — 기준 포트에 기준 게이지를 장착하고 피교정 게이지를 1/8 NPT 포트에 연결해 비교합니다.
  • 저압 기준 소스 — 버니어를 단독 저압원으로 써서 낮은 압력 점을 미세하게 만듭니다.
  • 현장 압력 점검 — 700G 또는 750P 모듈과 함께 들고 가 설비 옆에서 값을 읽습니다.

선택 가이드

압력 범위와 구성으로 고르는
테스트 펌프

이럴 때 (현장 조건·용량)권장 모델선택 이유
펌프 단품만 필요할 때700PTP-1−0.87 ~ 40 bar 범위를 467 g 펌프 하나로 가장 가볍게 구성합니다.
호스와 케이스까지 한 번에 준비할 때700PTPK2 키트700PTP-1에 게이지 커넥터, 호스 키트, 하드 케이스를 더해 현장 준비물을 한 번에 갖춥니다.
진공이나 저압 점검이 중심일 때700LTP-1−0.87 ~ 6.9 bar 범위에 맞춘 저압용 펌프라 낮은 압력 점을 다루기 좋습니다.
690 bar 유압이 필요할 때700HTP-2증류수나 광물성 유압유로 690 bar까지 만드는 유압 펌프여서 공압으로는 닿지 않는 고압을 다룹니다.

구성·옵션

700PTP-1 기본 구성품과
별매 기준기

구분내용
품번700PTP-1
기본 구성품1/4 NPT 수 → 1/4 BSP 암 어댑터, 1 m 호스, 1/8 NPT 수 퀵 커넥트 2개, 1/8 NPT 암 → 1/4 BSP 암 어댑터, 씰 키트
별매700G 게이지, 750P 압력 모듈 (기준 값을 읽을 때 필요)
옵션700PTPK2 키트 (호스 키트와 하드 케이스 포함)
