Leyro LMP700 압력펌프 (유압용)

Leyro LMP700 압력펌프 (유압용)

MODEL
LMP700
브랜드
LEYRO INSTRUMENTS
제품문의 구매하기

고압 압력계를 현장에서
점검하는 유압 핸드 펌프

Leyro LMP 700 유압 핸드 펌프

견적 받기

Leyro 국내 정식 공급 파트너

Leyro LMP 700은 광유나 깨끗한 물로 0~700 bar(10,000 psi)까지 유압을 만드는 핸드헬드 유압 펌프(Hydraulic Hand Pump)입니다. 200 cm³ 저장조와 볼륨 조절 미세 조정 밸브를 갖춰 설치 현장에서 고압 압력계·트랜스미터를 점검합니다.

볼륨 조절 밸브로 목표 압력 부근에서 유량을 잘게 나누어 압력을 천천히 올리고, 시험이 끝나면 압력 해제 밸브로 압력을 안전하게 뺍니다. 1.5 m Minimess 1620 테스트 호스가 기본 구성이어서 계기가 떨어져 있어도 연결하기 쉬우며, 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

700 bar

유압 상한(10,000 psi)

200 cm³

매체 저장조

1.5 m

Minimess 테스트 호스

1.9 kg

본체 무게

특징

현장에서 700 bar를
다루는 구성

핵심 특징현장에서 달라지는 점
0 ~ 700 bar 유압공압 펌프로는 닿지 않는 고압 구간의 압력계와 트랜스미터를 한 대로 점검합니다.
광유와 깨끗한 물광유 설비와 수압 계기를 같은 펌프로 다룹니다. 물은 탄산칼슘이 없는 깨끗한 물을 사용해야 내부 부품을 보호할 수 있습니다.
200 cm³ 저장조저장조에 매체를 채워 두고 펌핑하므로 점검 도중 매체를 보충하는 횟수가 적습니다.
볼륨 조절 미세 조정유체 부피를 조금씩 가감해 목표 압력에 접근하므로 설정점을 넘기는 일이 줄어듭니다.
압력 해제 밸브시험을 마친 뒤 압력을 먼저 빼고 연결을 바꾸므로 고압 연결부를 안전하게 분리합니다.
씰 소재 선택ABS와 NBR 씰이 기본이고 EPDM 씰도 선택 사양이어서 매체와 설비 조건에 맞는 소재를 고릅니다.

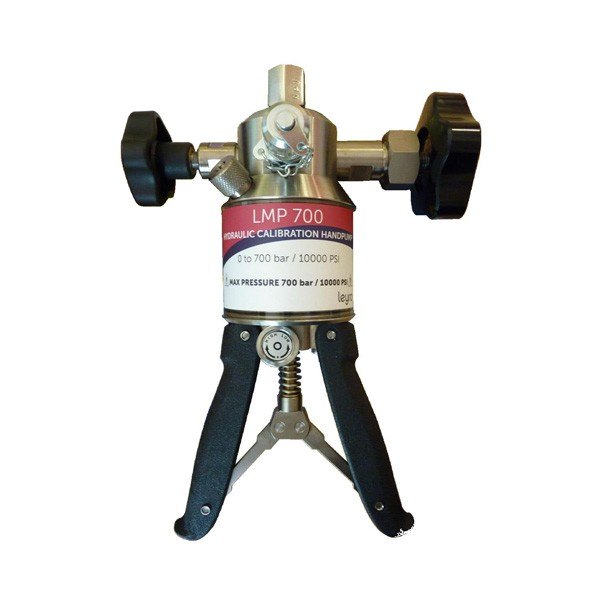

LEYRO INSTRUMENTS LMP700 - 손잡이와 게이지가 달린 수동 유압 펌프 외형
손잡이와 게이지가 달린 수동 유압 펌프 외형

매체·씰

광유와 물,
매체별 운용 기준

매체는 광유 또는 탄산칼슘이 없는 깨끗한 물이며, 다른 압력 전달 매체는 별도 협의 대상입니다. 매체를 바꿀 때는 저장조와 호스 안의 이전 매체를 비운 뒤 채우고, 씰은 ABS와 NBR이 기본이므로 EPDM이 필요한 설비 조건이면 주문 때 선택합니다.

저장조를 채우고 압력 해제 밸브로 마무리

200 cm³ 저장조에 매체를 채우고 펌핑해 압력을 올립니다. 시험을 마치면 압력 해제 밸브로 압력을 모두 빼고 연결을 분리하세요.

연결 구성

기준기와 피교정기
연결 정리

기준기 쪽은 1/4" NPT 암 포트이고 분리하면 3/8" G 암 포트로 바뀌며, 피교정기 쪽은 G 1/4 암 포트에 1.5 m Minimess 1620 호스를 연결합니다. 호스 끝의 나사 규격이 다른 계기는 BSP, 미터, NPT 어댑터 세트로 맞춥니다.

  • 기준기 포트: 1/4" NPT 암(분리하면 3/8" G 암) — 기준 게이지는 시험 압력 정격에 맞는 모델로 선택합니다.
  • 피교정기 포트: G 1/4 암, 1.5 m Minimess 1620 호스.
  • 스테인리스 연결 어댑터: 1/4" G 수 포트를 1/2" G 암 포트로 바꾸는 옵션 부품입니다.

사양

700 bar 유압
핸드 펌프 사양

항목사양
모델 / 분류LMP 700 / 유압 핸드 펌프(핸드헬드)
압력 범위LMP 700: 0 ~ 700 bar (10,000 psi)
상위 버전LMP 1000: 0 ~ 1,000 bar (14,500 psi)
매체광유, 탄산칼슘이 없는 깨끗한 물
조정미세 조정 밸브(볼륨 조절), 압력 해제 밸브
저장조200 cm³
기준기 연결1/4" NPT 암(분리하면 3/8" G 암)
피교정기 연결G 1/4 암, 1.5 m Minimess® 1620 호스
씰ABS · NBR 기본, EPDM 선택
크기280 × 170 × 120 mm
무게1.9 kg
정확도펌프 자체에는 해당 없음(판독 정확도는 연결한 기준 게이지 사양)
옵션운반 케이스(440 × 370 × 140 mm), 테스트 호스용 BSP · 미터 · NPT 어댑터 세트, 스테인리스 연결 어댑터(1/4" G 수 → 1/2" G 암), LMP 1000 버전, 교체 호스

활용 분야

고압 계기를
다루는 현장

  • 고압 설비 정비 — 고압 압력계와 트랜스미터를 설치 위치에서 점검합니다.
  • 유압 설비 보수 — 광유를 사용하는 설비의 압력 계기를 정비 중에 조정합니다.
  • 수압 계기 시험 — 깨끗한 물을 매체로 계기의 지시를 시험합니다.
  • 이동 점검 — 가벼운 본체를 들고 여러 설비를 순회하며 계기를 확인합니다.

선택 가이드

압력 상한과
작업 방식별 모델

이럴 때 (현장 조건·압력)권장 모델선택 이유
700 bar까지 유압 계기를 현장에서 점검할 때LMP 7001.9 kg 핸드헬드이며 광유와 깨끗한 물을 모두 사용합니다.
1,000 bar까지 필요할 때LMP 1000 버전0 ~ 1,000 bar(14,500 psi) 범위의 상위 버전입니다.
벤치에서 700 bar 이상을 기준기와 나란히 비교할 때LPC 7000 · LPC 8000회전 스위블 포트 2개를 갖춘 벤치형 비교 펌프입니다.

구성·옵션

LMP 700 기본 구성과
선택 사양

구분항목비고
본체LMP 700 유압 핸드 펌프기본 구성
저장조200 cm³본체 구성
테스트 호스1.5 m Minimess 1620 호스본체 구성
옵션BSP · 미터 · NPT 테스트 호스용 어댑터 세트선택 사양
옵션운반 케이스(440 × 370 × 140 mm)선택 사양
버전LMP 1000(0 ~ 1,000 bar)상위 버전
