전원 없이 20 bar까지 올리는 핸드 펌프
Ralston APGV 공압 핸드 펌프 최대 압력 : 20 bar 최대 진공 : 0 InHg (진공 없음) 미세 조정 분해능 : 0.01 psi / 70 Pa
견적 받기Ralston 한국 독점 공급 파트너

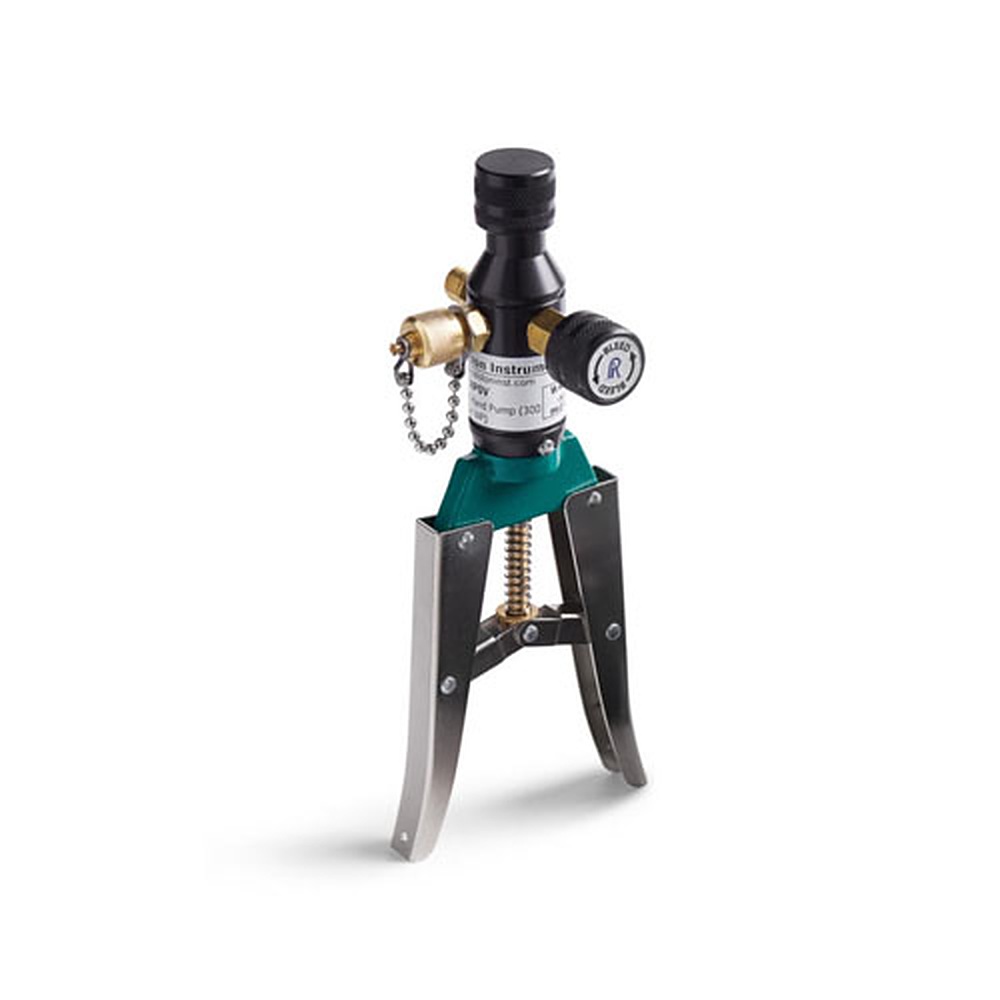

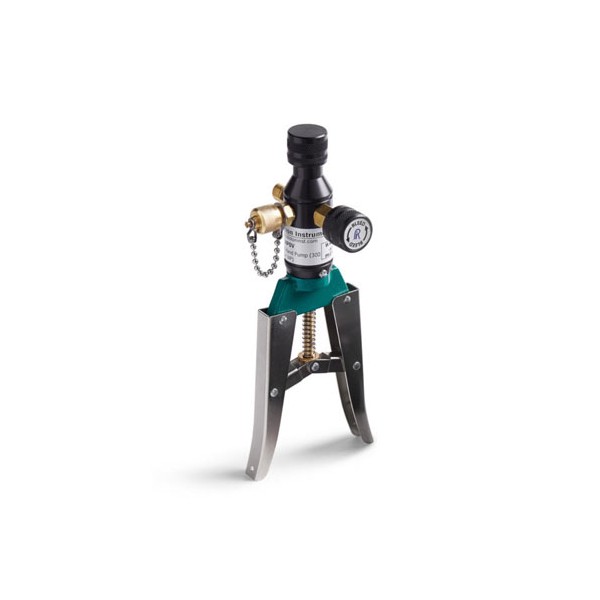

Ralston APGV는 20 bar(300 psi, 2.00 MPa)까지 압력을 만드는 공압 핸드 펌프(Pneumatic Hand Pump)입니다. 전원이나 가스 용기 없이 손으로 펌프질해 압력 트랜스미터·게이지·스위치 시험에 필요한 압력을 만듭니다. (주)테솔이 국내에 공식 공급합니다.
진공은 만들지 않는 압력 전용이며, 출구 포트가 2개라 기준기와 시험 대상을 각각 연결합니다. 미세 조정 피스톤으로 0.01 psi(70 Pa) 단위까지 압력을 설정합니다.
조작 구조
APGV 미세 조정 피스톤과 블리드 밸브
| 구성 요소 | 역할 |
|---|---|
| 미세 조정 피스톤 | 목표 눈금에 필요한 압력을 조금씩 조정해 게이지 지시를 안정적으로 읽도록 합니다. |
| 출구 포트 2개 | 기준기와 시험 대상을 티 조인트 없이 각각 연결합니다. |
| 소프트 시트 블리드 밸브 | 압력을 천천히 빼므로 스위치의 복귀 지점을 확인하기 쉽습니다. |
| 수 Quick-test 출구 | 렌치와 실런트 없이 호스와 어댑터를 손으로 끼웁니다. |
사양
APGV 펌프 단품 정격과 치수
| 항목 | 사양 |
|---|---|
| 형식 | 공압 핸드 펌프, 압력 전용 |
| 최대 압력 | 20 bar / 2.00 MPa (300 psi) |
| 최대 진공 | 0 InHg (진공 없음) |
| 미세 조정 분해능 | 0.01 psi / 70 Pa |
| 사용 매체 | 공기, 불활성 가스, 천연가스 |
| 재질 | 아노다이징 알루미늄, 황동, 도금강, 스테인리스강 |
| 씰 재질 | Buna-N, Delrin |
| 동작 온도 | 0 ~ 130 °F (-18 ~ 54 °C) |
| 출구 포트 | 수 Quick-test |
| 외형 치수 (H × W × D) | 7.62 × 12.19 × 23.62 cm |
| 무게 | 725 g (1.60 lb) |
활용 분야
전원 없는 현장의 압력 시험
- 압력 트랜스미터·스위치 시험 — 전기 없이 압력을 걸어 출력과 동작 지점을 확인합니다.
- 게이지 눈금 교정 — 미세 조정으로 목표 압력을 설정하며 눈금별 지시를 비교합니다.
- 가스 용기가 없는 설비 — 손으로 펌프질해 압력을 만듭니다.
같은 계열
APGV와 같은 계열 모델
- APGV-0000 — 호스·연결 부품을 더한 키트 구성
관련 제품
APGV 펌프와 함께 보는 다른 압력 펌프
- Ralston DP0V 공압 실린더 핸드 펌프 (860 kPa)
- Ralston DCAP 공압 시저 핸드 펌프 (4.50 MPa)
- Ralston DCAP-PV 공압 · 진공 핸드 펌프 (4.50 MPa · −96.5 kPa)
Ralston APGV는 진공도 만들 수 있습니까?
아니요, 압력 전용이며 최대 진공은 0 InHg입니다. 20 bar(2.00 MPa)까지 압력만 만듭니다.
APGV 사용에 전기나 질소 용기가 필요합니까?
필요하지 않습니다. 손으로 펌프질해 압력을 만들므로 전원과 가스 공급이 없는 설비에서도 사용합니다.
APGV 펌프의 사용 매체는 무엇입니까?
공기, 불활성 가스, 천연가스입니다. 동작 온도는 -18 ~ 54 °C입니다.
APGV와 APGV-0000은 어떻게 다릅니까?
APGV는 펌프 단품이고, APGV-0000은 여기에 공정 연결 부품과 3 ft 호스, 게이지 스위블을 더한 키트입니다.
FAQ 자주묻는 질문
-
Ralston APGV는 진공도 만들 수 있습니까?
아니요, 압력 전용이며 최대 진공은 0 InHg입니다. 20 bar(2.00 MPa)까지 압력만 만듭니다.
-
APGV 사용에 전기나 질소 용기가 필요합니까?
필요하지 않습니다. 손으로 펌프질해 압력을 만들므로 전원과 가스 공급이 없는 설비에서도 사용합니다.
-
APGV 펌프의 사용 매체는 무엇입니까?
공기, 불활성 가스, 천연가스입니다. 동작 온도는 -18 ~ 54 °C입니다.
-
APGV와 APGV-0000은 어떻게 다릅니까?
APGV는 펌프 단품이고, APGV-0000은 여기에 공정 연결 부품과 3 ft 호스, 게이지 스위블을 더한 키트입니다.
