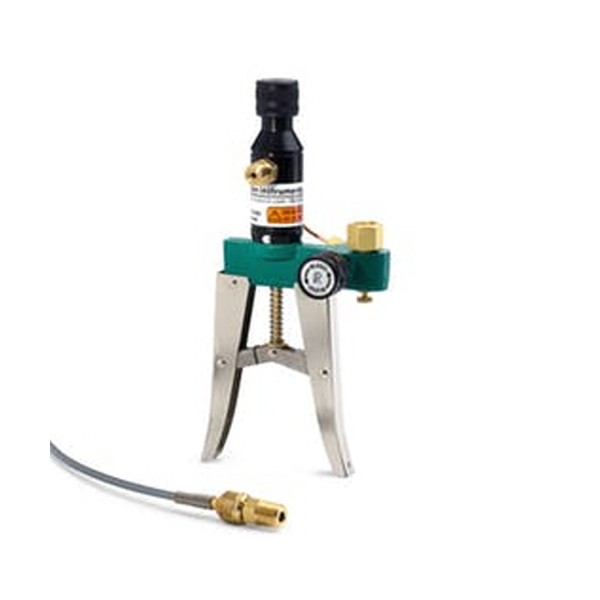

Ralston APGV-0000 압력펌프 300 psi / 20 bar

Ralston APGV-0000 압력펌프 300 psi / 20 bar

MODEL
APGV-0000
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

전원 없이 20 bar까지
압력을 만드는 핸드 펌프

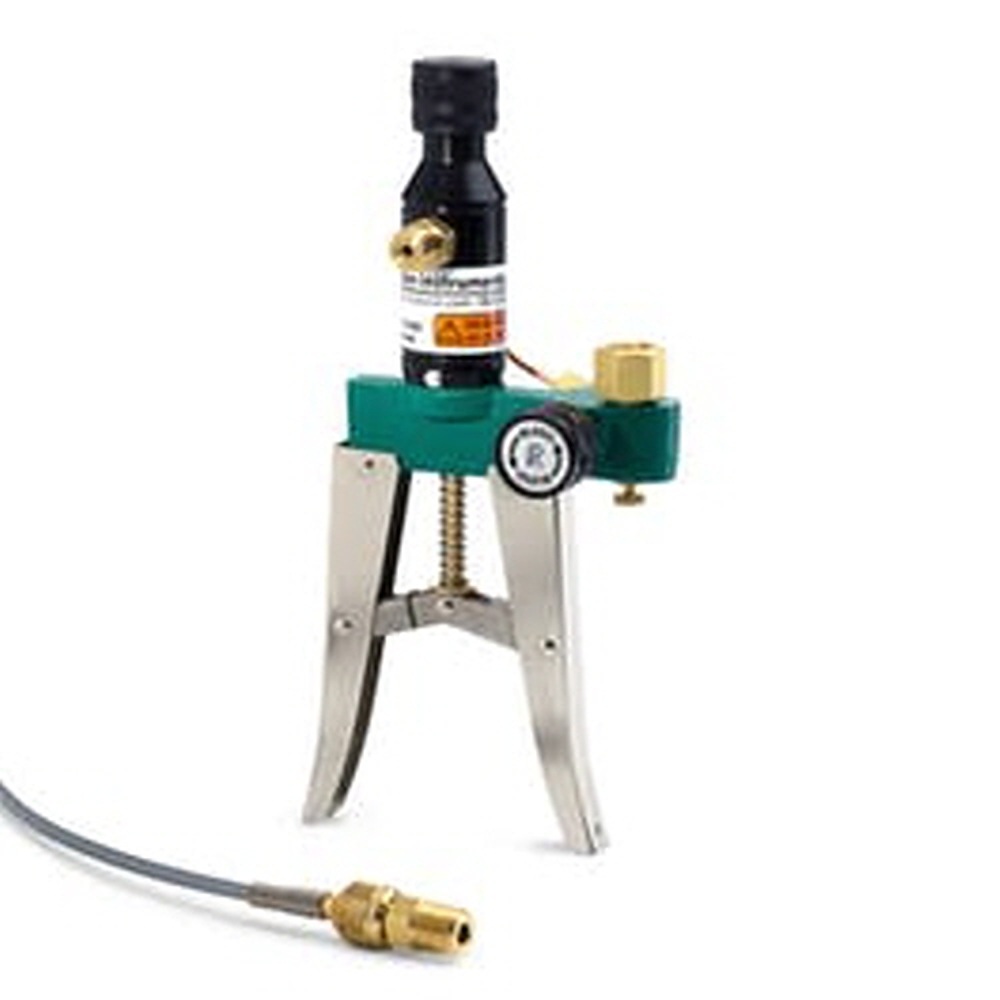

Ralston APGV · APGV-0000 공압 핸드 펌프

견적 받기

Ralston 국내 정식 공급 파트너

Ralston APGV는 20 bar(300 psi · 2.00 MPa)까지 압력을 만드는 공압 핸드 펌프(Pneumatic Hand Pump)입니다. APGV-0000 키트는 호스와 연결 부품을 함께 묶은 구성으로, 전원 없이 현장에서 압력 트랜스미터·게이지·스위치를 교정합니다.

펌프는 진공을 만들지 않는 압력 전용이고, 출구 포트 2개에 교정기와 시험 대상을 티 조인트 없이 각각 연결합니다. 알루미늄·황동·도금강·스테인리스 몸체는 -18 ~ 54 °C에서 동작하며, (주)테솔이 국내에 공식 공급합니다.

20 bar

압력 전용 최대 발생 압력

0.01 psi

압력 설정용 미세 조정 단위

3 ft

키트에 포함된 퀵 테스트 호스

6,900 psi

키트 호스의 최대 압력 정격

특징

두 포트로 직결하는
20 bar 펌프

핵심 특징현장에서 달라지는 점
미세 조정 피스톤교정 눈금 지점에 필요한 압력을 조금씩 조정하므로 게이지의 지시 위치를 안정적으로 읽습니다.
출구 포트 2개교정기와 시험 대상을 티 조인트 없이 직결해 연결 지점과 누설 점검 부위가 줄어듭니다.
소프트 시트 블리드 밸브압력을 천천히 빼므로 스위치의 복귀 지점을 분명하게 확인합니다.
퀵 테스트 연결렌치와 실런트 없이 손으로 호스와 어댑터를 끼우므로 계기를 바꿔 달기 쉽습니다.
전금속 구조온도와 압력 변화에도 형태가 안정적입니다.
전기·질소 불필요손으로 펌프질해 압력을 만들므로 가스 용기가 없는 현장에서 바로 공압 교정을 시작합니다.

키트 구성

APGV-0000에
포함된 연결 부품

APGV-0000은 APGV 펌프에 1/4" 수 NPT × 수 퀵 테스트 공정 연결(QTHA-2MB0), 퀵 테스트 6,900 psi 호스 3 ft(QTQT-HOS-3ft), 1/4" 암 NPT 스위블 게이지 연결(SWIV-2FBW)을 더한 구성입니다. 키트의 사용 압력은 구성품 중 가장 낮은 정격이 정하므로, 펌프 20 bar가 상한이고 어댑터와 스위블은 35 MPa(5,000 psi) 정격입니다.

스위블로 게이지 방향 조정

1/4" 암 NPT 스위블 게이지 연결부는 체크 밸브가 없는 구조이며, 연결한 게이지를 돌려 눈금이 보이는 방향으로 둡니다. 디지털 게이지 번들(APGV-100PSIG-D, APGV-300PSIG-D)은 1/4" 암 NPT 기준 연결에 게이지를 미리 묶은 구성입니다.

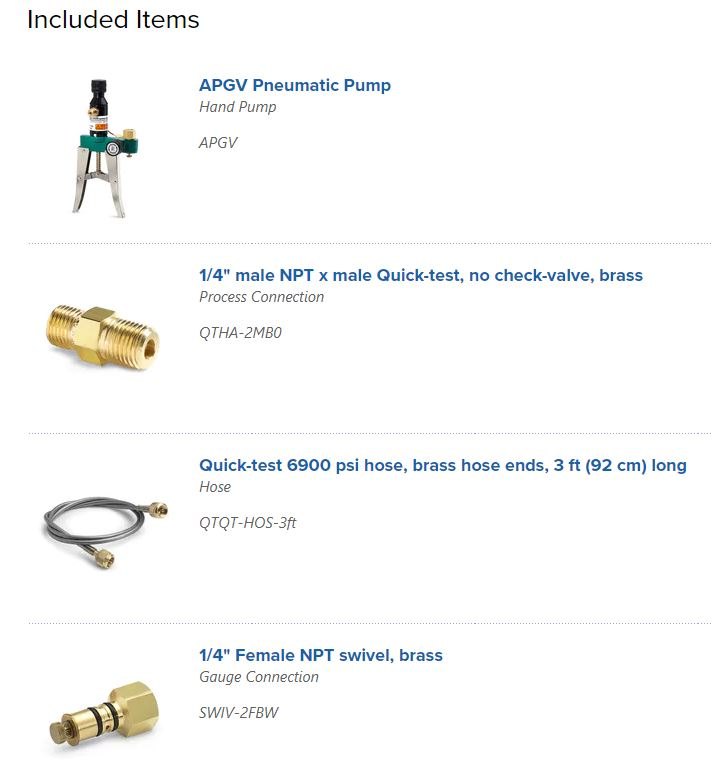

RALSTON INSTRUMENTS APGV-0000 - 압력펌프와 커넥터, 호스 등 포함 구성품
압력펌프와 커넥터, 호스 등 포함 구성품

사양

20 bar 펌프와
키트 구성품 사양

항목사양
형식공압 핸드 펌프 (압력 전용, 진공 없음)
최대 압력20 bar / 2.00 MPa (300 psi)
미세 조정 분해능0.01 psi (70 Pa), 압력 설정 단위
사용 매체공기, 불활성 기체, 천연가스
재질알루미늄, 황동, 도금강, 스테인리스강
씰 재질Buna-N, 델린(Delrin), 테플론(Teflon)
동작 온도-18 ~ 54 °C
펌프 출구 포트수 퀵 테스트(Quick-test)
펌프 외형 치수 (H × W × D)7.62 × 12.19 × 23.62 cm
APGV-0000 키트 외형 치수7.92 × 12.07 × 24.13 cm
공정 연결 QTHA-2MB01/4" 수 NPT × 수 퀵 테스트, 황동, 최대 압력 35 MPa (5,000 psi), 파열 압력 140 MPa (20,000 psi), 동작 온도 -18 ~ 105 °C, 렌치 15 mm, 씰 Buna-N, 31 g
호스 QTQT-HOS-3ft퀵 테스트 황동 끝단, 길이 92 cm (3 ft), 최대 압력 48 MPa (6,900 psi), 파열 압력 185 MPa (27,000 psi), 최대 진공 -101.6 kPa, 동작 온도 -40 ~ 60 °C, 최소 굽힘 반경 26 mm, 76 g
게이지 연결 SWIV-2FBW1/4" 암 NPT 스위블, 황동, 체크 밸브 없음, 최대 압력 35 MPa (5,000 psi), 동작 온도 -18 ~ 105 °C, 렌치 19 mm, 씰 Buna-N, 56 g
게이지 번들APGV-100PSIG-D, APGV-300PSIG-D (디지털 압력 게이지 100·300 PSIG, 1/4" 암 NPT 기준 연결)
원산지미국

활용 분야

전원 없는 현장의
공압 교정

  • 현장 공압 교정 — 외부 압력 교정기를 기준으로 계기를 점검합니다.
  • 압력 트랜스미터·스위치 시험 — 전기 없이 압력을 걸어 출력과 동작 지점을 확인합니다.
  • 게이지 눈금 교정 — 미세 조정으로 목표 압력을 조정하며 눈금별 지시를 비교합니다.
  • 가스 용기가 없는 설비 — 손으로 펌프질해 압력을 만듭니다.

선택 가이드

압력 범위와 기능별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
20 bar까지 압력만 필요할 때APGV진공 없이 키트 한 세트로 호스와 연결 부품이 갖춰집니다.
45 bar까지 압력만 필요할 때DCAP대변위 시저형으로 4.50 MPa까지 도달합니다.
45 bar와 진공을 함께 쓸 때DCAP-PV노브 전환으로 -96.5 kPa 진공 모드가 추가됩니다.
저압과 진공을 함께 쓸 때DPPV실린더형으로 8.6 bar 압력과 -77.9 kPa 진공을 전환합니다.

구성·옵션

APGV-0000
키트 구성

구성품내용
펌프APGV 공압 핸드 펌프
공정 연결1/4" 수 NPT × 수 퀵 테스트 (QTHA-2MB0), 황동
호스퀵 테스트 6,900 psi 호스, 황동 끝단, 3 ft (92 cm) (QTQT-HOS-3ft)
게이지 연결1/4" 암 NPT 스위블, 황동 (SWIV-2FBW)
게이지 번들APGV-100PSIG-D, APGV-300PSIG-D (디지털 압력 게이지)
