Ralston 압력 펌프 125 psi/900 kPa

Ralston 압력 펌프 125 psi/900 kPa

MODEL
DP0V 시리즈
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

저압 계기에 8.6 bar까지
압력을 거는 핸드 펌프

Ralston DP0V 공압 실린더 핸드 펌프

견적 받기

Ralston 국내 정식 공급 파트너

Ralston DP0V는 8.6 bar(125 psi · 860 kPa)까지 압력만 만드는 공압 실린더 핸드 펌프(저압·차압 트랜스미터 교정용 Pneumatic Hand Pump)입니다. 퀵 테스트 포트 2개와 미세 조정 피스톤을 갖춰 전원이 없는 현장에서 압력 계기를 교정합니다.

금속 몸체는 725 g에 불과해 점검 가방에 넣고 이동하기 쉽고, 호스와 어댑터는 렌치나 배관 실런트 없이 손으로 끼웁니다. 기준기와 피교정기를 각각 다른 포트에 연결하므로 교정 준비 시간이 짧으며, (주)테솔이 국내에 공식 공급합니다.

1.25 in³

한 번 펌프질에 밀어내는 피스톤 변위

0.01 psi

압력 설정용 미세 조정 단위

퀵 테스트 2개

기준기·피교정기 분리 연결

725 g

휴대하기 쉬운 본체 중량

특징

낮은 압력을
세밀하게 다루는 구조

핵심 특징현장에서 달라지는 점
압력 전용 직동식 실린더진공 전환 장치가 없는 단순한 구조라 조작 순서가 짧고, 고장 원인이 될 부품도 적습니다.
미세 조정 피스톤목표 눈금 가까이에서 압력을 조금씩 올리고 내려 아날로그 게이지의 지시 지점까지 정확히 조정합니다.
퀵 테스트 포트 2개티 조인트를 끼우지 않아도 기준기와 피교정기가 동시에 연결되어 누설 점검 대상이 줄어듭니다.
손으로 끼우는 연결렌치와 실런트가 필요 없어 계기를 바꿔 달 때마다 드는 작업 시간이 짧아집니다.
소프트 시트 블리드 밸브압력을 천천히 빼므로 스위치의 복귀 지점을 분명하게 확인합니다.
금속 몸체와 수리 키트아노다이징 알루미늄·황동 몸체에 씰과 부품을 교체하는 DP0V-REPK 키트가 있어 현장에서 정비할 수 있습니다.

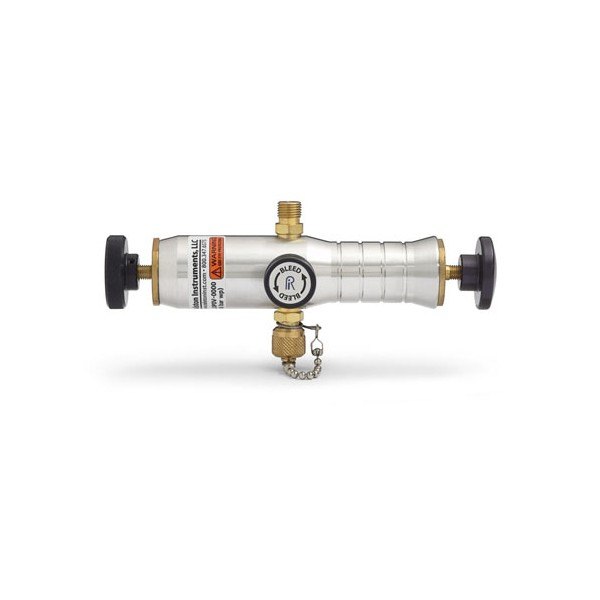

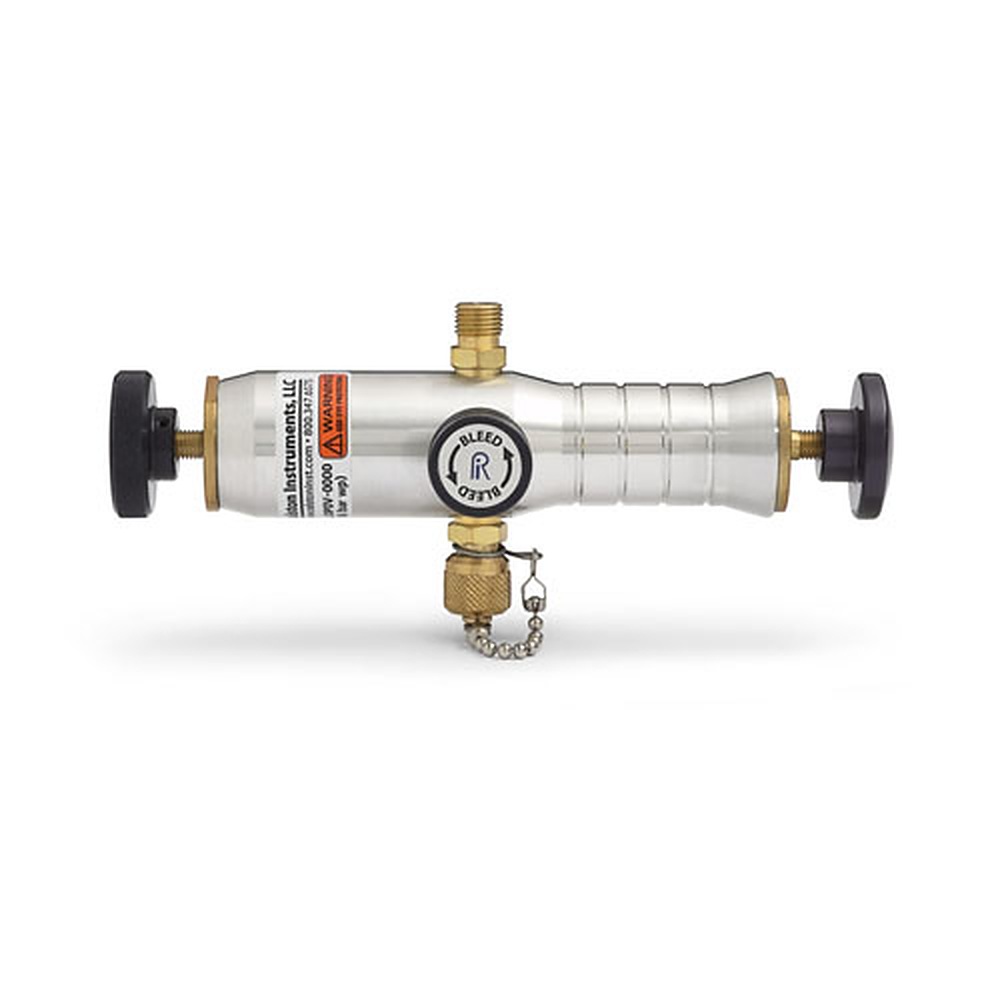

RALSTON INSTRUMENTS DP0V 시리즈 - 조작 노브와 연결 포트가 있는 휴대용 압력 펌프
조작 노브와 연결 포트가 있는 휴대용 압력 펌프

번들 선택

연결 규격에 맞는
번들 고르기

DP0V 번들은 기준 연결, 공정 연결, 호스 길이의 조합으로 나뉩니다. 피교정기 포트가 1/4" 암 NPT이면 DP0V-2FBA 계열, G 나사 포트이면 G 1/4·G 3/8·G 1/2 암 BSPP 기준 연결을 갖춘 -RG 계열(호스 1 m)이 적합합니다. 이미 기준 게이지를 보유한 현장은 게이지가 없는 DP0V-0000에서 시작하고, 새로 갖출 때는 LC10 게이지나 Pressure FieldLab이 묶인 번들을 선택합니다.

두 포트에 따로 연결해 티 조인트 생략

기준기와 피교정기가 각자의 퀵 테스트 포트에 연결되므로 티 조인트와 추가 어댑터를 거치지 않습니다. 연결 지점이 줄어든 만큼 누설을 확인할 곳도 줄어듭니다. 포트 하나에는 캡과 체인이 달려 있어 사용하지 않을 때 먼지 유입을 막습니다.

압력 설정

0.01 psi 단위의
목표 압력 조정

큰 변위 피스톤으로 압력을 올린 뒤 미세 조정 피스톤으로 70 Pa(0.01 psi) 단위까지 목표 지점에 조정하고, 소프트 시트 블리드 밸브로 압력을 천천히 낮춥니다. 이 값은 압력을 맞추는 설정 단위이지 측정 정확도가 아닙니다. 지시값의 정확도는 연결한 기준 게이지나 모듈이 결정하므로, 교정 불확도는 기준기의 교정 성적서를 근거로 산정하세요.

사양

8.6 bar 압력 전용
펌프 사양

항목사양
형식공압 실린더 핸드 펌프 (압력 전용, 진공 해당 없음)
최대 압력8.6 bar / 860 kPa (125 psi)
미세 조정 분해능0.01 psi (70 Pa), 압력 설정 단위
피스톤 변위1.25 in³
출구 포트수 퀵 테스트(Quick-test) 2개 (1개는 캡·체인 포함)
사용 매체공기, 불활성 기체, 천연가스
재질아노다이징 알루미늄, 황동
씰 재질Buna-N, 델린(Delrin)
파열 압력70 bar / 7.00 MPa (1,000 psi)
동작 온도-18 ~ 54 °C
중량725 g
외형 치수 (H × W × D)7.37 × 20.32 × 8.64 cm
번들 호스퀵 테스트 6,900 psi, 황동 연결부, 3 ft (92 cm) (-RG 계열 1 m)
번들 모델DP0V-0000, -1MBA, -2MBA, -2FBA, -2FBA-RG, -3FBA-RG, -4FBA-RG, 게이지 번들 -15PSIG-D, -30PSIG-D, -30PSIG-FL, -100PSIG-D, -100PSIG-FL
키트·부품DP0V-KIT6 키트, DP0V-REPK 수리 키트, 운반 케이스
원산지 / HS 코드미국 / 8414.20.0000

활용 분야

저압 계기를
현장에서 교정

  • 차압 트랜스미터 교정 — 저압 범위의 영점과 스팬을 현장 설치 위치에서 점검합니다.
  • 압력계 교정 — 눈금 지점마다 목표 압력을 미세 조정으로 조정합니다.
  • 압력 스위치 시험 — 설정 압력에서 접점이 동작하고 복귀하는 지점을 확인합니다.
  • 전원이 없는 현장 — 손으로 펌프질해 압력을 만들므로 질소 용기나 전기 공급이 필요하지 않습니다.

선택 가이드

압력 범위와 기능별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
8.6 bar까지 압력만 필요할 때DP0V진공 전환이 없는 단순한 구조로 조작과 정비가 간단합니다.
압력과 진공을 노브로 바꿔 쓸 때DPPV같은 실린더 구조에 노브 전환식 진공 모드가 추가됩니다.
진공만 필요할 때DV0V진공 전용 실린더 펌프입니다.
45 bar까지 압력이 필요할 때DCAP큰 변위의 시저형 구조로 펌프질 횟수가 적습니다.

구성·옵션

DP0V 번들
구성표

모델기준 게이지기준 연결공정 연결호스
DP0V-0000없음없음1/4" 수 NPT3 ft (92 cm)
DP0V-2FBA없음1/4" 암 NPT1/4" 수 NPT3 ft (92 cm)
DP0V-1MBA없음1/8" 수 NPT1/4" 수 NPT3 ft (92 cm)
DP0V-2MBA없음1/4" 수 NPT1/4" 수 NPT3 ft (92 cm)
DP0V-2FBA-RG없음G 1/4 암 BSPPG 1/4 암 BSPP1 m (3.3 ft)
DP0V-3FBA-RG없음G 3/8 암 BSPPG 1/4 암 BSPP1 m (3.3 ft)
DP0V-4FBA-RG없음G 1/2 암 BSPPG 1/4 암 BSPP1 m (3.3 ft)
DP0V-15PSIG-DLC10 압력 게이지 15 psi / 1 bar / 100 kPa1/4" 암 NPT1/4" 수 NPT3 ft (92 cm)
DP0V-30PSIG-DLC10 압력 게이지 30 psi / 2 bar / 200 kPa1/4" 암 NPT1/4" 수 NPT3 ft (92 cm)
DP0V-30PSIG-FLPressure FieldLab 30 psi / 2 bar / 200 kPa (암 퀵 테스트 하단 연결)없음1/4" 수 NPT3 ft (92 cm)
DP0V-100PSIG-DLC10 압력 게이지 100 psi / 7 bar / 700 kPa1/4" 암 NPT1/4" 수 NPT3 ft (92 cm)
DP0V-100PSIG-FLPressure FieldLab 100 psi / 7 bar / 700 kPa (암 퀵 테스트 하단 연결)없음1/4" 수 NPT3 ft (92 cm)
