Ralston SP0V 가스 샘플링 펌프 100 psi/700 kPa

Ralston SP0V 가스 샘플링 펌프 100 psi/700 kPa

MODEL
SP0V
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

저압 가스 시료를
샘플 실린더에 채우는 가스 펌프

Ralston SP0V 가스 샘플링 펌프

견적 받기

Ralston 국내 정식 공급 파트너

Ralston SP0V는 저압 유정이나 배관의 천연가스·바이오가스를 25 psi(2 bar) 안팎으로 압축해 샘플 실린더에 채우는 핸드 펌프형 가스 샘플링 펌프(Gas Sampling Pump)입니다. 정격 압력은 100 psi(7 bar · 700 kPa)입니다.

압력계 교정용이 아니라 시료 채취용으로 설계한 펌프로, 탄화수소가 없는 윤활제와 나일론 코어 호스를 적용해 샘플 오염을 줄입니다. API MPMS Chapter 14.1(천연가스 샘플링)에 따라 설계했습니다. 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

700 kPa

펌프 정격 압력 (100 psi)

25 psi

샘플링 압력 (2 bar)

3.20 in³

피스톤 변위

725 g

휴대하기 쉬운 본체 중량

특징

오염을 줄이는
샘플링 설계

핵심 특징현장에서 달라지는 점
25 psi 샘플링저압 가스를 25 psi(2 bar)까지만 압축하므로 샘플 성분이 변할 위험이 낮고, 실린더에 안전하게 충전합니다.
탄화수소 없는 윤활제윤활제가 샘플에 탄화수소 성분을 더하지 않아 분석 결과가 왜곡되는 것을 막습니다.
경질 아노다이징 알루미늄·스테인리스표면이 오염되기 어렵고 세정이 쉬워 시료를 연속 채취할 때 잔류 영향이 줄어듭니다.
델린·바이톤 씰천연가스와 바이오가스에 닿아도 씰이 형태를 유지합니다.
입구 체크 밸브입구 포트의 체크 밸브가 역류를 막아 실린더에 담은 가스가 되돌아가지 않습니다.
입구 6 ft · 출구 3 ft 호스입구 호스는 길고 출구 호스는 짧아 배관 쪽과 실린더 쪽 작업 위치를 모두 확보합니다.
게이지 번들15, 30, 100 psi 범위의 LC10 압력 게이지를 번들로 구성해 샘플링 압력을 눈으로 확인합니다.

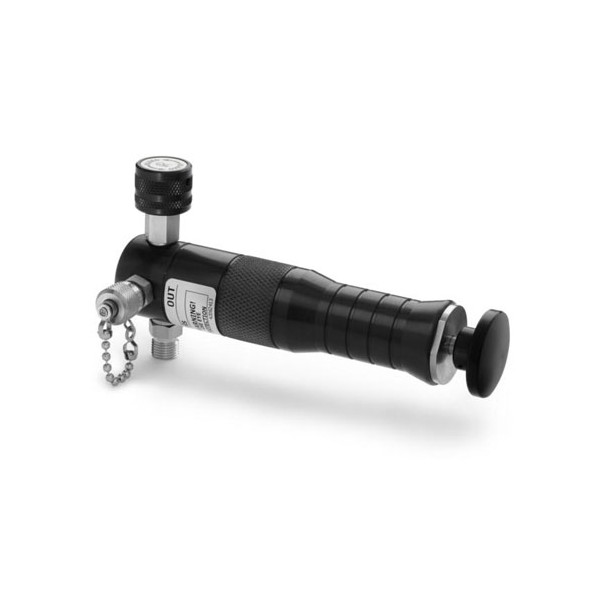

RALSTON INSTRUMENTS SP0V - 체인 캡과 플런저가 있는 휴대용 가스 샘플링 펌프
체인 캡과 플런저가 있는 휴대용 가스 샘플링 펌프

샘플링 운용

샘플링 압력과
정격 압력 구분

100 psi는 펌프의 정격 압력이며, 실제 샘플링은 그보다 낮은 25 psi(2 bar) 안팎에서 진행합니다. 압축비가 낮아 가스가 탄화수소 이슬점 근처까지 올라가지 않으므로 응축에 따른 성분 변화를 피합니다. 샘플 실린더의 사용 압력이 25 psi보다 낮은지 먼저 확인하세요.

입구 6 ft, 출구 3 ft 호스 구성

입구 호스는 스테인리스 끝단 퀵 테스트 호스 6 ft(1.83 m), 출구 호스는 3 ft(92 cm)입니다. 공정 연결은 샘플링 포인트의 포트에 맞춰 1/8" 수 NPT(-1MSA), 1/4" 수 NPT(-2MSA), 1/4" 암 NPT(-2FSA) 중에서 고릅니다.

사양

100 psi 정격 샘플링
펌프 사양

항목사양
형식핸드 펌프형 가스 샘플링 펌프
최대 압력7 bar / 700 kPa (100 psi, 정격)
샘플링 압력저압 가스를 뽑아 25 psi (2 bar)로 압축해 샘플 실린더에 주입
피스톤 변위3.20 in³
입구 포트체크 밸브 달린 수 퀵 테스트
출구 포트수 퀵 테스트 2개 (1개는 캡·체인 포함)
사용 매체공기, 불활성 기체, 천연가스, 바이오가스
재질경질 아노다이징 알루미늄, 스테인리스강
씰 재질델린(Delrin), 바이톤(Viton)
윤활제탄화수소 없는 윤활제
설계 기준API MPMS Chapter 14.1 (천연가스 샘플링)에 따라 설계
동작 온도-18 ~ 60 °C
중량725 g
외형 치수 (H × W × D)7.37 × 20.32 × 8.64 cm
번들 호스퀵 테스트 6,900 psi, 스테인리스 끝단, 입구 6 ft (1.83 m) · 출구 3 ft (92 cm), 어댑터 QTHA-2MS0-VT
공정 연결 어댑터-1MSA 1/8" 수 NPT, -2MSA 1/4" 수 NPT, -2FSA 1/4" 암 NPT
번들 모델SP0V-1MSA-6-3, -2MSA-6-3, -2FSA-6-3, 게이지 번들 SP0V-15PSIG-D, -30PSIG-D, -100PSIG-D
원산지 / HS 코드미국 / 8414.20.0000

활용 분야

가스 시료 채취
현장

  • 천연가스 생산 현장 — 저압 유정의 가스를 샘플 실린더에 담습니다.
  • 배관 점검 — 배관의 샘플링 포인트에서 스팟 샘플을 채취합니다.
  • 바이오가스 설비 — 분석용 실린더에 바이오가스 시료를 채취합니다.
  • 가스 실험실 — 샘플 실린더에 가스를 충전하거나 방출하는 작업에 사용합니다.

선택 가이드

목적별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
가스 시료를 실린더에 채워야 할 때SP0V입구 체크 밸브와 탄화수소 없는 윤활제를 갖춘 샘플링 전용 펌프입니다.
압력계를 교정하는 압력 펌프가 필요할 때DP0V8.6 bar까지 압력만 만드는 교정용 실린더 펌프입니다.
압력과 진공을 함께 교정할 때DPPV노브로 압력과 진공을 전환하는 교정용 펌프입니다.
45 bar까지 압력이 필요할 때DCAP대변위 시저형 교정용 공압 펌프입니다.

구성·옵션

SP0V 번들
구성표

구분항목비고
본체SP0V 가스 샘플링 펌프기본 구성
공정 연결-1MSA 1/8" 수 NPT, -2MSA 1/4" 수 NPT, -2FSA 1/4" 암 NPT어댑터 선택
호스QTHA-2MS0-VT, 퀵 테스트 6,900 psi, 입구 6 ft · 출구 3 ft호스 구성
번들SP0V-1MSA-6-3, -2MSA-6-3, -2FSA-6-3호스와 어댑터 포함
게이지 번들SP0V-15PSIG-D, -30PSIG-D, -100PSIG-DLC10 압력 게이지 15·30·100 psi
