Leyro IKA500 정밀 압력 지시계

Name: Leyro IKA500 정밀 압력 지시계
Brand: LEYRO INSTRUMENTS
SKU: 1603

센서를 두 개까지 연결해
교정실 표준으로 쓰는 압력 지시계

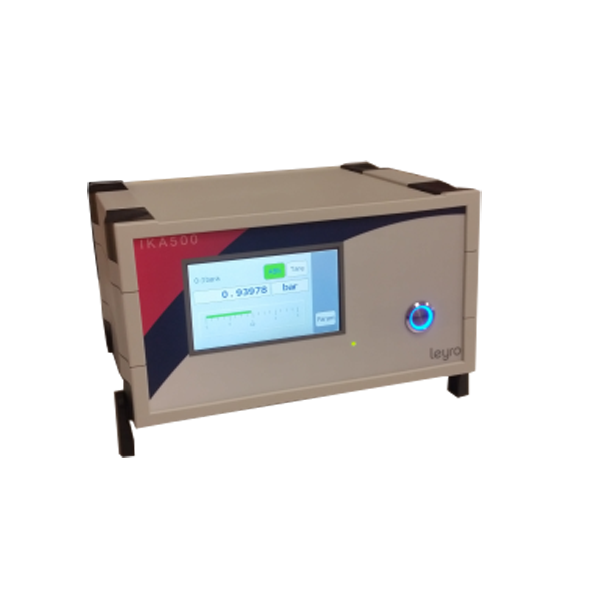

Leyro IKA 500 정밀 압력 지시계

Leyro IKA 500 정밀 압력 지시계(Precision Pressure Indicator)는 센서를 두 채널까지 연결해 교정실의 전송 표준이나 작업 표준으로 사용하는 탁상형 지시계입니다. 압력을 만들거나 제어하는 기능은 없습니다.

기본 정확도는 0.01 % FS이고 옵션으로 0.008 % FS까지 선택하며, 컬러 터치 화면이 센서마다 6자리 값을 표시합니다. 압력 단위는 23종에 사용자 단위 1종을 더할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

기본 정확도 등급

센서 두 개까지 연결

압력 단위, 사용자 단위 추가

응답 시간

핵심 특징	현장에서 달라지는 점
센서 두 채널	기본 채널 A에 옵션 채널 B를 더해 기준 센서 두 개의 값을 한 화면에서 확인합니다.
0.008 % FS 옵션	기본 등급보다 높은 정확도가 필요한 전송 표준용으로 선택합니다.
6자리 컬러 터치	센서마다 6자리 값을 컬러 화면에 나란히 표시합니다.
단위 선택 폭	사용자 단위 1종을 더해 현장에서 사용하는 단위 그대로 표시합니다.
모듈형 설계	센서와 채널을 모듈로 구성하므로 필요한 범위만 골라 갖출 수 있습니다.
DCal 교정 소프트웨어	압력 계기 교정 작업을 소프트웨어로 진행합니다.

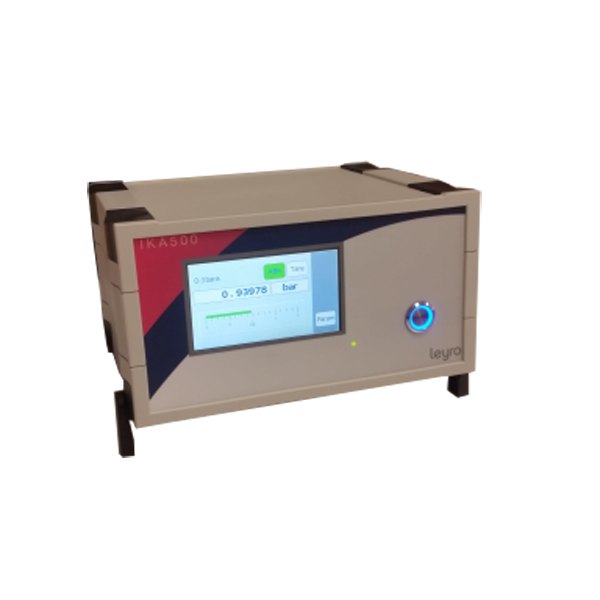

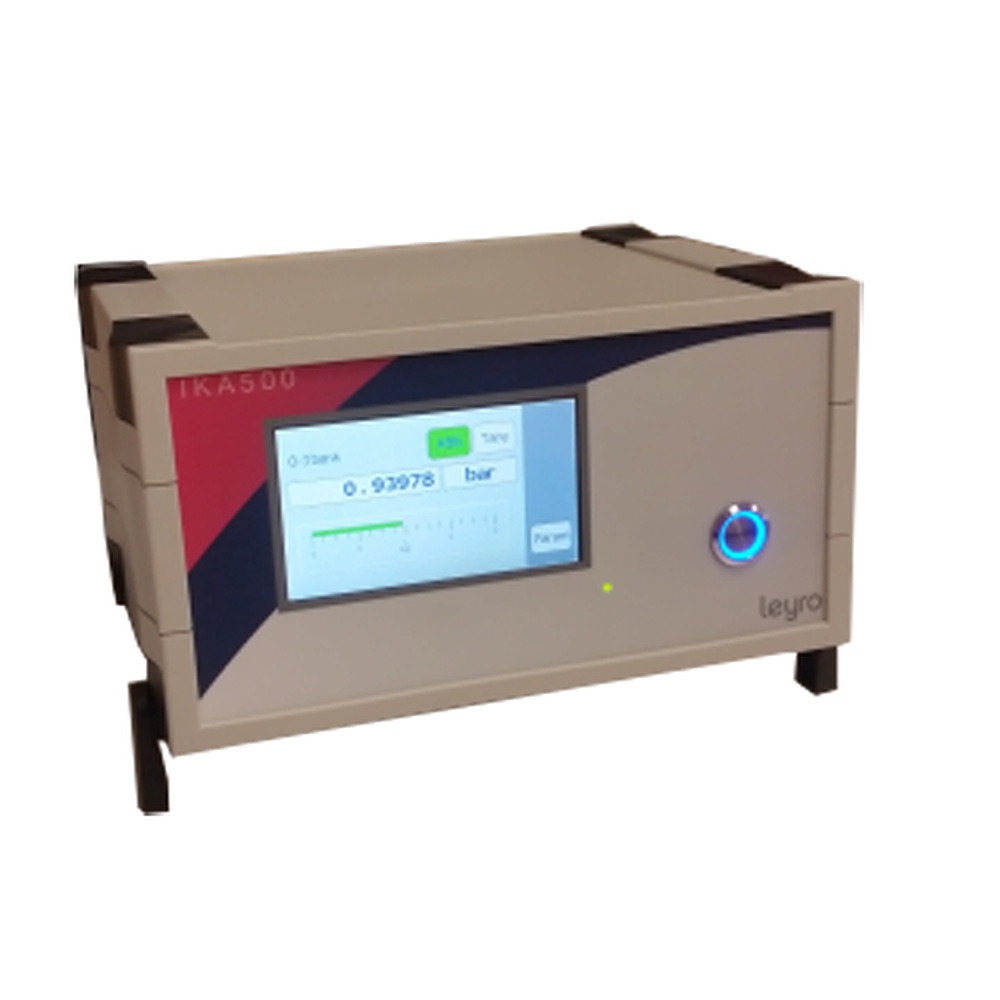

터치 화면이 있는 탁상형 정밀 압력 지시계 외형

기본은 센서 1개를 사용하는 채널 A이고, 옵션으로 채널 B를 더해 두 개까지 연결합니다. 외장 센서는 1.5 m 케이블로 본체와 떨어진 위치에 설치합니다. 기압 기준 옵션(800 ~ 1,200 mbar abs)을 추가하면 절대압과 게이지압을 전환해 표시합니다.

RS-232와 이더넷을 갖추고 IEEE-488.2는 옵션입니다. 아날로그 출력은 0 ~ 1 V, 0 ~ 5 V, 0 ~ 10 V 또는 4 ~ 20 mA 옵션 중에서 선택합니다. DCal 소프트웨어를 연결하면 압력 계기의 교정 절차를 PC에서 진행할 수 있습니다.

IKA 500은 교정실에서 기준으로 사용하는 장비이므로 센서별 교정 이력을 채널 단위로 관리하세요. 차압 범위의 ±0.03 % FS는 센서 하나가 아니라 측정 체인 전체에 대한 값입니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.

항목	사양
게이지압 범위	-1…1 bar ~ 0…1,000 bar
절대압 범위	0…1 bar abs ~ 0…1,000 bar abs
차압 범위	±30 mbar · ±100 mbar · ±300 mbar
구성	모듈형 설계 · 내장 정밀 센서 가능 · 교정 소프트웨어 DCal
채널	센서 1개(채널 A) · 옵션 2개(채널 B) · 기압 기준 옵션 · 외장 센서 1.5 m 케이블
정확도	0.01 % FS (옵션 0.008 % FS) · 차압은 측정 체인 전체 ±0.03 % FS
온도	보상 +15 ~ +35 °C · 동작 +10 ~ +40 °C
기압 기준 (옵션)	800 ~ 1,200 mbar abs · 절대압과 게이지압 전환에 필요
화면 · 응답	컬러 터치, 센서당 6자리 · 약 10 ms · 단위 23종 + 사용자 1종
매체 · 과부하	깨끗하고 건조한 비부식성 · 비가연성 · 비산화성 기체 · 최대 범위의 150 %
통신	RS-232 · 이더넷 · IEEE-488.2(옵션)
아날로그 출력 (옵션)	0 ~ 1 V · 0 ~ 5 V · 0 ~ 10 V 또는 4 ~ 20 mA
전원	88 ~ 264 V ac, 47 ~ 63 Hz
무게	약 2.0 kg
압력 연결	G 1/8 암나사

IKA 500에는 센서를 몇 개까지 연결할 수 있습니까?
기본은 채널 A의 센서 1개이고 옵션으로 채널 B를 더해 두 개까지 연결합니다. 외장 센서는 1.5 m 케이블로 연결합니다.
0.008 % FS가 기본 정확도입니까?
아니요, 0.008 % FS는 옵션이며 기본은 0.01 % FS입니다. 온도 보상 범위는 +15 ~ +35 °C입니다.
IKA 500이 압력을 자동으로 제어합니까?
아니요, 압력을 측정하는 지시계이므로 압력 발생과 제어는 수동 압력원이나 컨트롤러가 담당합니다.
차압 범위도 선택할 수 있습니까?
네, ±30 mbar, ±100 mbar, ±300 mbar 차압 범위 중에서 선택합니다.
IKA 500은 어떤 통신 방식을 지원합니까?
RS-232와 이더넷을 갖추고 IEEE-488.2는 옵션입니다. 아날로그 출력 옵션도 있습니다.
