Ralston 내후성 압력 로거

Ralston 내후성 압력 로거

MODEL
Weatherproof Pressure datalogger
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

현장 압력을 한 번 충전으로
최대 3개월 기록하는 실외 로거

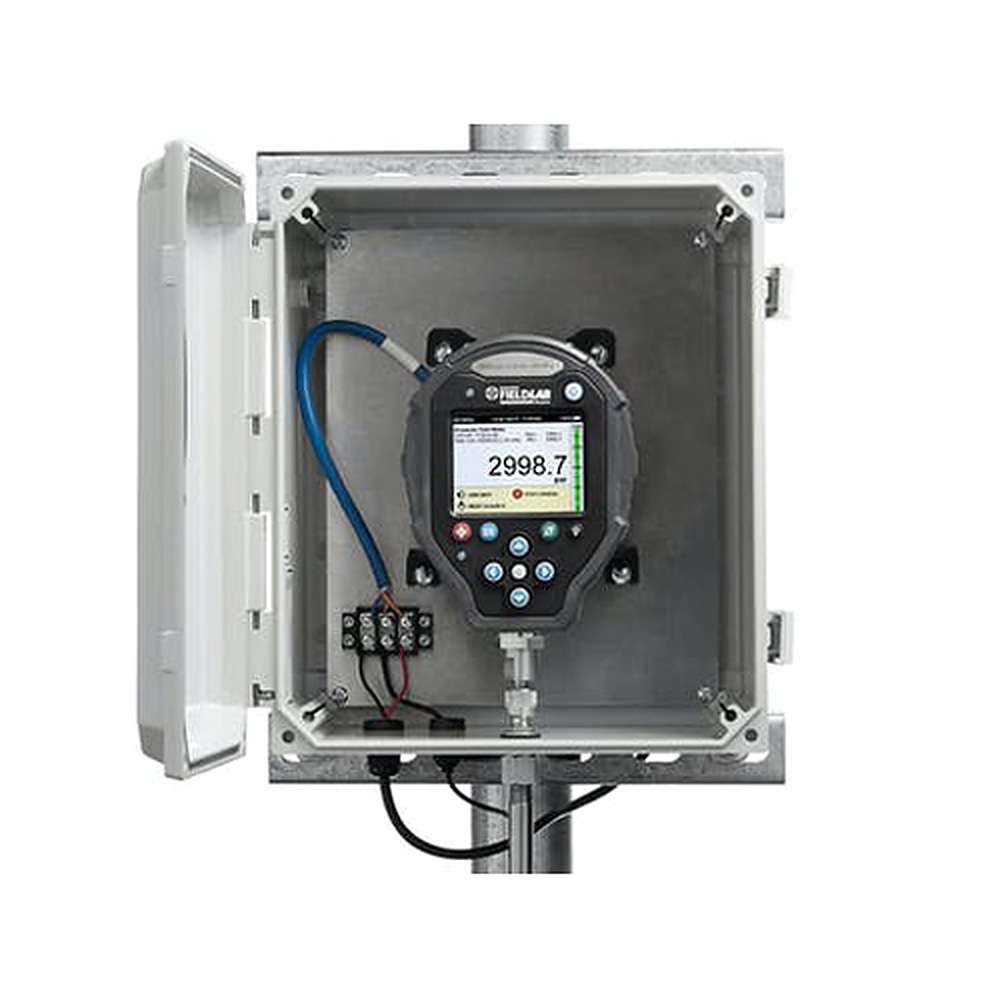

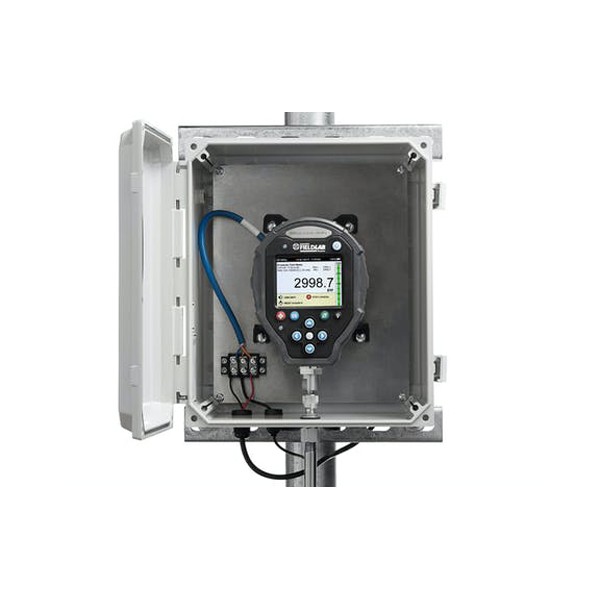

Ralston FieldLab 내후성 압력 로거 · 실외 인클로저 키트

견적 받기

Ralston 국내 정식 공급 파트너

Ralston FieldLab 내후성 압력 로거(실외 인클로저 키트, Weatherproof Pressure Logger)는 FieldLab 압력 교정기·로거를 NEMA 4X 인클로저에 넣어 유정 헤드와 상수도 배관의 압력을 한 번 충전으로 최대 3개월, 200만 포인트까지 디지털로 기록하는 장비입니다.

매주 종이 차트를 교체하는 순회 점검이 필요 없으며, 데이터는 USB로 내려받아 FieldLab Desktop에서 설정과 함께 관리합니다. 압력 정확도는 0~20 % FS 구간에서 ±0.02 % FS, 20~100 % FS 구간에서 읽음값의 ±0.1 %이며, (주)테솔이 국내에 공식 공급합니다.

최대 3개월

한 번 충전 기록 기간

200만 포인트

본체 기록 용량

NEMA 4X

실외 인클로저 등급

316 SS

접액부 재질

특징

무인 실외 기록을 위한
키트 구성

핵심 특징현장에서 달라지는 점
NEMA 4X 인클로저강우와 먼지에 대응하는 인클로저에 장비를 넣어 실외 배관 옆에 상시 설치합니다.
무인 장기 기록한 번 충전으로 최대 3개월 기록하므로 차트 교체 순회 횟수가 줄어듭니다.
태양광 구성 -EH-SP태양광 패널과 폴 마운트를 더해 영구 설치 지점의 전원을 보충합니다.
원격 다운로드 옵션옵션 라디오가 예정된 송신 주기로 데이터를 보내 배터리를 절약합니다.
USB 데이터 이전USB Type B로 FieldLab Desktop에 데이터를 옮겨 설정과 이력을 한곳에서 관리합니다.
316 SS 접액부접액부를 316 스테인리스로 만들어 공기부터 물, 석유계 오일까지 매체 범위가 넓습니다.

설치 환경

유정 헤드와 수도 배관의
압력 기록

실외 설치 시 확인 사항

SCADA나 셀룰러 통신이 어려운 원격 유정 헤드, 상거래용 가스 압력 지점, 도시 수도국의 저수압 구간처럼 사람이 자주 방문하기 어려운 곳에 적합합니다. 구성은 인클로저만 있는 -E0와 태양광 패널과 폴 마운트를 더한 -EH-SP 두 가지이며, 사양표의 값은 키트 안 FieldLab 본체 기준입니다.

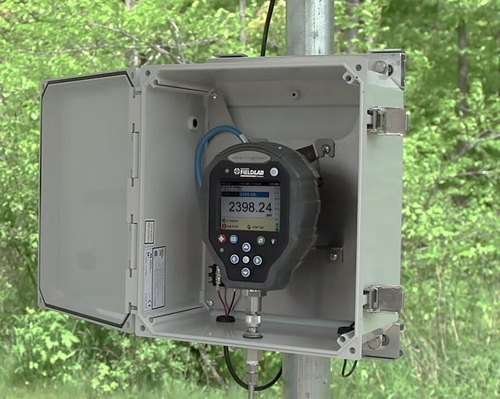

RALSTON INSTRUMENTS Weatherproof Pressure datalogger - 야외 방수함 안에 설치된 압력 로거의 모습
야외 방수함 안에 설치된 압력 로거의 모습

기록 운용

배터리와 데이터
회수 방식

기록 기간과 회수

충전식 리튬이온 4.8 Ah 배터리는 한 번 충전으로 최대 3개월 기록을 유지하고, 본체는 200만 포인트를 저장합니다. 데이터는 USB Type B로 FieldLab Desktop 소프트웨어에 옮기며, 옵션 라디오를 사용하면 예정된 주기에 송신합니다.

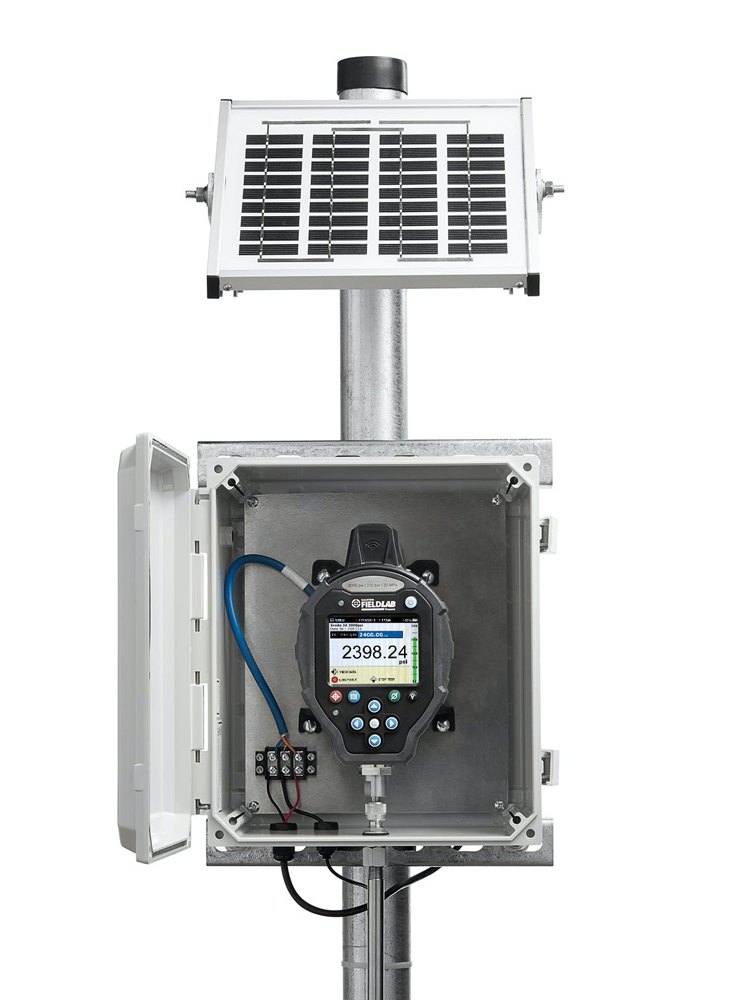

RALSTON INSTRUMENTS Weatherproof Pressure datalogger - 기둥에 태양광 패널과 함께 설치된 압력 로거 모습
기둥에 태양광 패널과 함께 설치된 압력 로거 모습

교정 관리

본체 교정과
소급 관리

FieldLab 본체는 ISO 17025:2017 인정 교정 성적서와 함께 공급되며, 교정 주기는 설치 환경과 사용 이력으로 정합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

내후성 압력 로거
설정과 데이터 회수 순서

내후성 압력 로거는 인클로저 안의 FieldLab으로 압력을 기록하고, 데이터는 USB Type B로 PC의 FieldLab Desktop에 옮겨 관리하는 구성입니다. 설정과 이력 관리는 Windows용 FieldLab Desktop에서 합니다.

소프트웨어·도구하는 일
FieldLab DesktopWindows PC에서 FieldLab 설정, 데이터 로깅과 데이터 회수
USB 케이블FieldLab 뒷면 Type B 단자와 PC를 잇는 케이블
Data Sets저장된 로그를 보고 내보내는 화면

처음 연결하는 순서

순서할 일
1Windows PC에 FieldLab Desktop을 설치하고 실행하세요.
2FieldLab 본체 뒷면의 Type B 단자와 PC의 USB 포트를 USB 케이블로 연결하세요.
3FieldLab의 전원을 켜고 FieldLab Desktop에 장비가 나타나는지 확인하세요.
4인식되지 않으면 Help 메뉴에서 Install FieldLab Driver를 선택해 드라이버를 설치합니다.
5현장 설치 전에 Data Logging에서 센서를 Add to Test로 추가하고 Settings에서 기록 간격을 정하세요.
6일정 기간 기록한 뒤 다시 USB로 연결해 Data Sets에서 데이터를 확인하고 내보내세요.

드라이버 설치에는 Windows 관리자 권한이 필요합니다. USB 연결 단자는 FieldLab 본체 뒷면의 Type B입니다.

사양

키트 구성과
FieldLab 본체 사양

항목사양
키트 구성FieldLab 압력 교정기·로거 + 실외 인클로저(-E0) · 인클로저 + 태양광 패널 + 폴 마운트(-EH-SP)
인클로저NEMA 4X
압력 범위 (FieldLab)50 psi(3.5 bar) · 100 psi(7 bar) · 300 psi(20 bar) · 500 psi(35 bar) · 1,000 psi(70 bar) · 3,000 psi(200 bar) · 5,000 psi(350 bar) · 10,000 psi(700 bar), 게이지압
정확도 (FieldLab)0 ~ 20 % FS ±0.02 % FS · 20 ~ 100 % FS ±0.1 % 읽음값
기록 용량본체 200만 포인트
기록 기간한 번 충전으로 최대 3개월
데이터USB(Type B) → FieldLab Desktop 소프트웨어
배터리충전식 리튬이온 4.8 Ah · 영구 설치용 태양광 패널 선택(-EH-SP)
원격 다운로드 (옵션)라디오 · 예정된 송신 주기로 배터리 절약
접액부 · 매체316 SS · 공기 · 불활성 기체 · 천연가스 · 석유계 오일 · 물
화면3.5 in(90 mm) 컬러 TFT LCD
압력 연결1/4 수 BSPP · 1/4 수 NPT · G 1/4 수 BSPP(ISO 228) · 암·수 퀵 테스트 · 수 퀵 테스트 XT
압력 단위atm · bar · cmH2O · cmHg · ftH2O · inH2O · inHg · kgf/cm² · kPa · mbar · mmH2O · mmHg · MPa · oz/in² · Pa · psi · Torr
동작 온도-10 ~ 50 °C
습도-10 ~ 35 °C에서 0 ~ 90 %, 35 ~ 50 °C에서 0 ~ 70 %
보호 등급 (본체)IP67 (1 m 침수 30분)
방폭 등급 (FieldLab 본체)ATEX Ex II 1 G Ex ia IIC T4 Ga · IECEx Ex ia IIC T4 Ga · Class I Division 1 Groups A-D T4 (-10 < Ta < 50 °C)
인증 · 규격 (본체)캐나다 규격 C22.2 No. 61010-1 · UL/IEC/EN/AS 61010-1 · EMC 지침 2014/30/EU · 저전압 지침 2014/35/EU · 압력장비 지침 2014/68/EU · UN/DOT 38.3(리튬 배터리) · ISO 17025:2017 인정 교정 성적서
원산지미국

활용 분야

무인 압력 기록이
필요한 현장

  • 원격 유정 헤드 — SCADA나 셀룰러 통신이 어려운 지점의 압력을 기록합니다.
  • 상거래용 가스 압력 — 유정 헤드의 가스 압력을 모니터링합니다.
  • 압력 차트 기록계 대체 — 유가스 현장의 종이 차트 기록계를 디지털 로거로 교체합니다.
  • 수도국 저수압 점검 — 날씨 변화로 압력이 달라지는 배관의 저수압 구간을 점검합니다.
  • 수압 시험 모니터링 — 시험 중 압력 변화를 연속 기록합니다.
  • 탱크 압력·수위 — 탱크 압력이나 수위를 장기간 모니터링합니다.

선택 가이드

설치 조건으로
고르는 구성

이럴 때 (현장 조건·용량·규격)권장 구성선택 이유
실외에 인클로저만 있으면 될 때-E0FieldLab 본체와 NEMA 4X 인클로저로 구성합니다.
설치 장소에 전원 보완이 필요할 때-EH-SP태양광 패널과 폴 마운트를 더합니다.
데이터를 주기적으로 원격 송신해야 할 때옵션 라디오 구성예정된 송신 주기로 데이터를 송신합니다.

구성·옵션

키트 구성과
옵션

구분내용
실외 인클로저 (-E0)FieldLab 압력 교정기·로거와 NEMA 4X 인클로저
태양광 구성 (-EH-SP)인클로저 + 태양광 패널 + 폴 마운트
원격 다운로드옵션 라디오, 예정된 송신 주기
데이터 연결USB(Type B) → FieldLab Desktop 소프트웨어
배터리충전식 리튬이온 4.8 Ah
