REED R5406 & R5408 디케이드 박스

MODEL: R5406 & R5408
브랜드: REED INSTRUMENTS

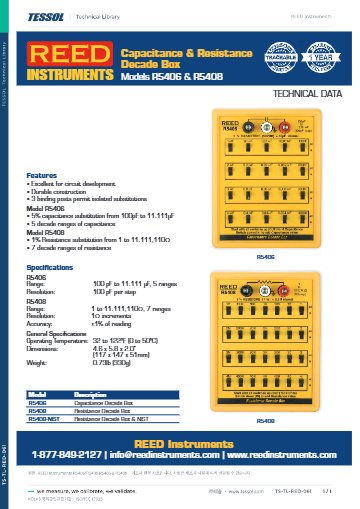

제품 자료: R5406/R5408 R5406 & R5408 데이터시트(영문)

제품문의 구매하기

커패시터 값을 바꿔 가며
대체해 보는 데케이드 박스

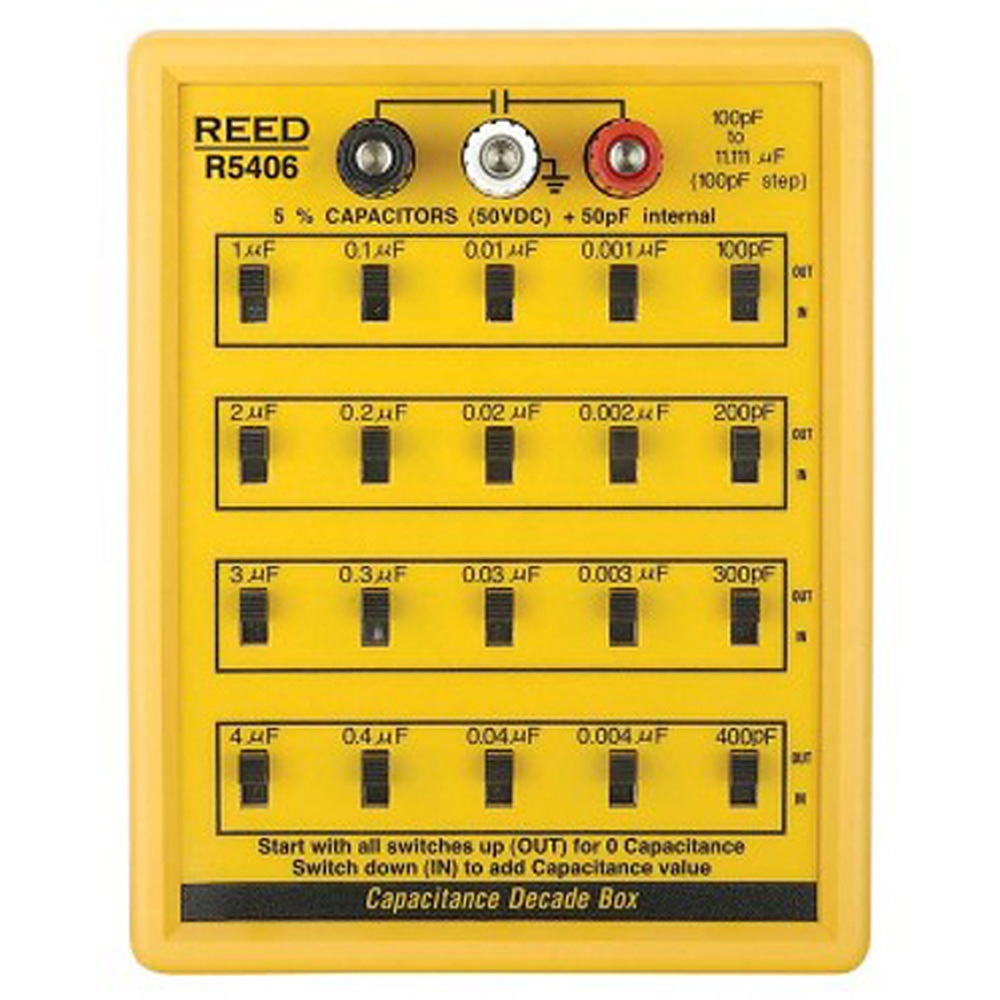

REED R5406 정전용량 데케이드 박스

견적 받기

Reed 국내 정식 공급 파트너

REED R5406은 슬라이드 스위치로 100 pF에서 11.111 µF까지 5개 레인지의 정전용량을 선택하는 정전용량 데케이드 박스(Capacitance Decade Box, 커패시터 치환 박스)로, 회로 개발과 고장 진단에서 커패시터 값을 바꿔 가며 대체 시험합니다.

100 pF 단위로 용량을 조합하고 바인딩 포스트 3개로 치환 부품을 회로에서 분리하므로, 부품을 납땜하고 떼어 내는 반복 없이 최적 용량을 탐색합니다. 용량 오차 5 %의 대체 시험용 박스로, (주)테솔이 국내에 공식 공급합니다.

100 pF

한 단계의 용량

5개

데케이드 레인지

3개

바인딩 포스트

5 %

용량 오차

특징

스위치로 용량을
조합하는 구조

핵심 특징	현장에서 달라지는 점
슬라이드 스위치 조작	스위치로 값을 더하고 빼서 원하는 용량에 맞추므로 커패시터를 교체하는 납땜 작업이 필요 없습니다.
100 pF 단위	작은 용량부터 11.111 µF까지 100 pF 단위로 조합해 회로에 맞는 값을 세밀하게 찾습니다.
5개 데케이드 레인지	5개 레인지로 넓은 용량 범위를 한 대에서 선택합니다.
바인딩 포스트 3개	단자가 나뉘어 있어 치환 부품을 회로에서 분리해 연결합니다.
용량 오차 5 %	정밀 측정보다는 회로 시험에서 대체 부품으로 사용하기에 맞는 오차 수준입니다.
견고한 구조	현장 작업대에서 반복 조작해도 견디는 구조라 개발과 진단에 꾸준히 사용합니다.

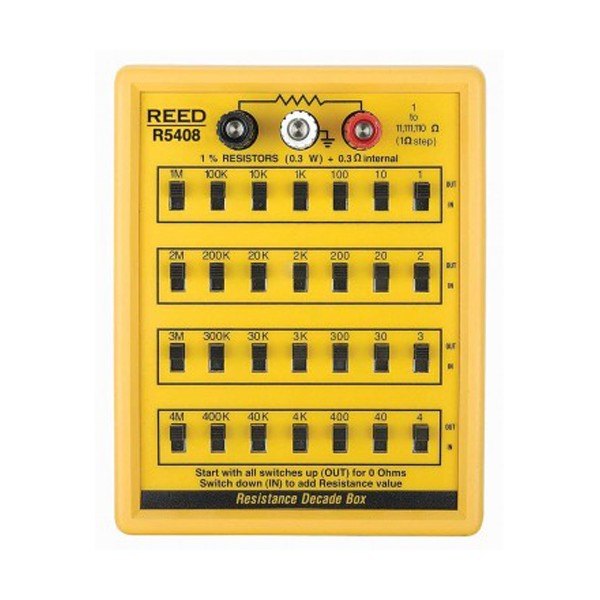

저항 값을 선택하는 스위치와 단자가 있는 박스 상단

치환 시험

커패시터 값을
미리 정하는 순서

필터나 타이밍 회로의 커패시터 값은 계산값과 실제 동작이 어긋나는 경우가 많아, 부품을 확정하기 전에 용량을 바꿔 가며 응답을 대조해야 합니다. 커패시터 자리에 R5406을 연결하고 슬라이드 스위치로 용량을 올리거나 내리면서 파형이나 지시값이 목표에 맞는 지점을 찾은 뒤, 그 값에 가까운 부품을 회로에 확정합니다. 용량 오차가 5 %이므로 최종 부품은 허용 오차가 맞는 것으로 선택하세요.

회로의 커패시터 자리에 치환 연결

커패시터를 떼어 낸 자리에 바인딩 포스트를 연결하고 슬라이드 스위치로 용량을 설정합니다. 값을 바꿀 때마다 회로의 응답을 기록하면 최적 용량의 구간이 보입니다.

고장 진단

의심 부품을
분리해 대체 확인

고장 진단에서는 커패시터가 원인인지 판별하기 위해 같은 용량의 대체 부품을 임시로 연결해 증상이 사라지는지 확인합니다. 바인딩 포스트가 3개로 나뉘어 있어 의심 부품을 회로에서 분리한 채 R5406으로 치환하고, 레인지가 5개이므로 부품 용량이 달라도 대체 부품을 따로 구하지 않습니다.

의심 커패시터를 분리해 대체

의심 커패시터를 회로에서 분리하고 그 자리에 R5406을 연결해 원래 용량으로 맞춥니다. 증상이 사라지면 부품 불량으로 판정하고 사라지지 않으면 다른 원인을 추적하세요.

사양

용량 범위와
외형·환경 사양

항목	사양
제품명	REED R5406 정전용량 데케이드 박스
정전용량 범위	100 pF ~ 11.111 µF, 5개 레인지
분해능	100 pF 단계
정확도	5 %
단자	바인딩 포스트 3개, 치환 부품 분리 연결
조작	슬라이드 스위치
작동 온도	0 ~ 50 °C
보관 온도	-10 ~ 50 °C
크기	117 × 147 × 52 mm
무게	320 g

저항 값을 선택하는 스위치와 단자가 있는 박스 상단

활용 분야

정전용량을
대체 시험하는 현장

회로 개발 — 커패시터 값을 바꿔 가며 필터와 타이밍 회로의 응답을 시험합니다.
고장 진단 — 의심 커패시터 자리에 값을 대체 연결해 불량 부품을 판별합니다.
용량 사전 선정 — 정한 용량을 회로에 확정하기 전에 미리 시험합니다.
용량 비교 — 여러 용량을 빠르게 바꿔 가며 응답 차이를 비교합니다.

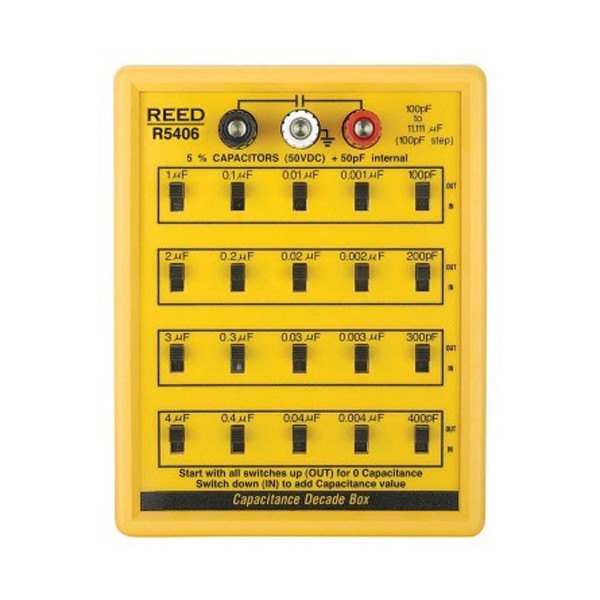

캐패시턴스 값을 선택하는 스위치가 있는 박스 상단

선택 가이드

데케이드 박스
종류 비교

이럴 때 (현장 조건)	권장 모델	선택 이유
커패시터 값을 대신 넣을 때	REED R5406	100 pF ~ 11.111 µF를 100 pF 단위로 선택하는 정전용량 박스입니다.

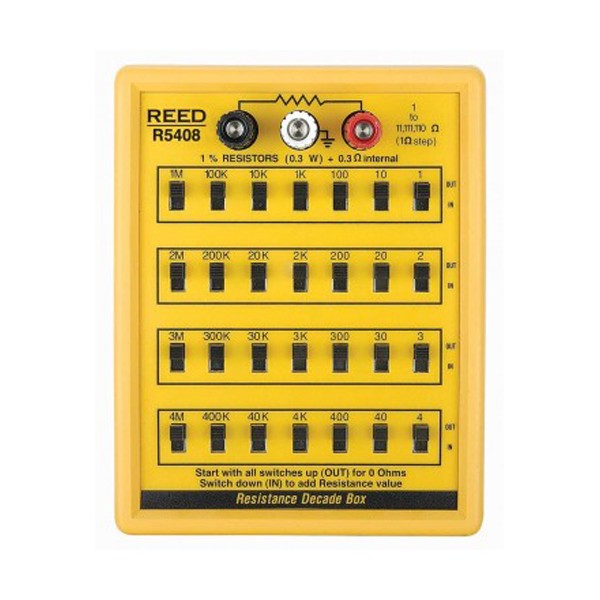

저항 값을 대신 넣을 때	REED R5408	저항 값을 치환하는 저항 데케이드 박스입니다.
온도 신호를 출력할 때	REED R2800	온도 입력 계기 점검용 열전대·RTD 시뮬레이터입니다.

구성·옵션

기본 구성과
관련 박스

제품 — REED R5406 정전용량 데케이드 박스
용도 — 회로 커패시터 대체와 시험
관련 제품 — 저항 치환용 R5408은 별도 제품입니다.

캐패시턴스 값을 선택하는 스위치가 있는 박스 상단

R5406과 함께 보는
REED 제품

REED R5408 저항 데케이드 박스
REED R2800 온도 시뮬레이터
REED R8802 열전대 교정기

R5406은 온도 교정에도 사용할 수 있습니까?
아니요, R5406은 정전용량을 대신하는 박스이며 온도 센서 신호를 출력하지 않습니다. 저항 신호는 R5408, 온도 신호는 R2800 같은 시뮬레이터를 선택하세요.
R5406의 용량 오차는 어느 정도입니까?
5 %입니다. 정밀 측정용이 아니라 회로 개발과 시험에서 대체 부품으로 사용하는 오차 수준입니다.
R5406의 용량은 어떻게 설정합니까?
슬라이드 스위치로 값을 더하고 빼서 설정합니다. 100 pF 단위로 5개 레인지를 조합합니다.
R5406 바인딩 포스트가 3개인 이유는 무엇입니까?
치환 부품을 회로에서 분리해 연결하기 위해서입니다. 고장 진단 때 의심 부품을 떼어 놓고 대체 시험을 진행하세요.
R5406의 작동 온도 범위는 어떻게 됩니까?
0 ~ 50 °C에서 작동하고 -10 ~ 50 °C에서 보관합니다. 작업대 환경이 이 범위를 벗어나지 않게 하세요.
