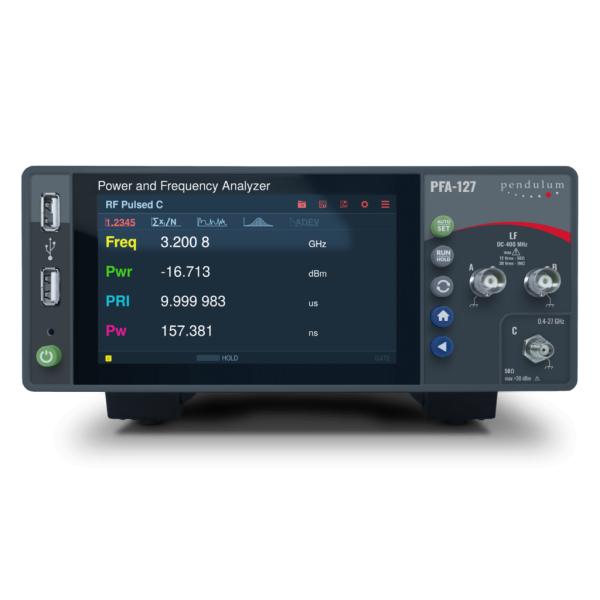

Pendulum PFA-127 전력 및 주파수 분석기

MODEL: PFA-127
브랜드: PENDULUM

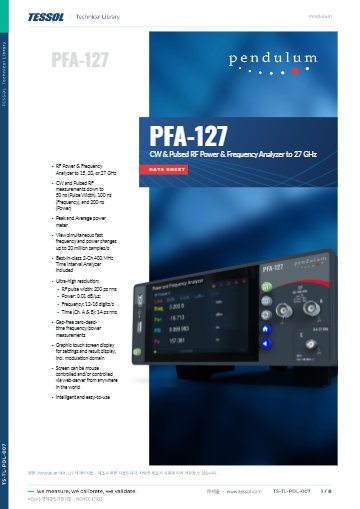

제품 자료: 데이터시트

제품문의 구매하기

펄스 전력과 주파수를
함께 보는 RF 분석기

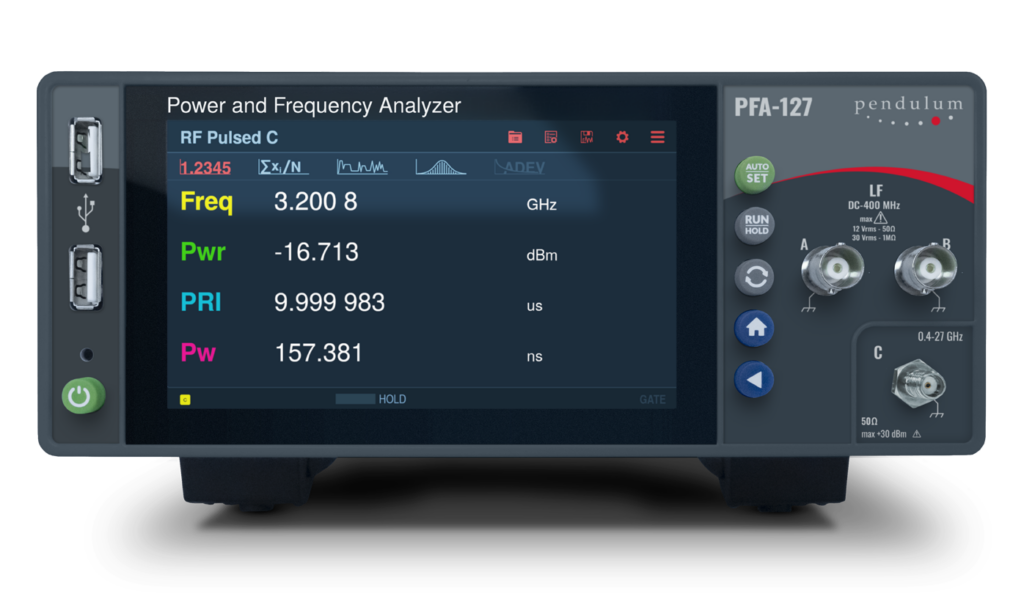

Pendulum PFA-127 CW·펄스 RF 전력·주파수 분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum PFA-127은 CW·펄스 RF의 전력과 주파수를 같은 시간축에서 측정하는 RF 전력·주파수 분석기(Power & Frequency Analyzer)입니다. 기본 입력은 0.4~15 GHz, 전력 범위는 -30~+30 dBm이며 라이선스 키로 27 GHz까지 넓혀 레이더와 마이크로파 생산 시험에 사용합니다.

펄스 안 주파수는 100 ns, 펄스 안 전력은 200 ns부터 측정하고 데드타임 없이 기록하므로 짧은 레이더 펄스의 변화를 놓치지 않습니다. 전력 분해능은 1 µs 측정 시간에서 0.01 dB이며, 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

15 GHz

기본 입력 C (20 · 27 GHz 업그레이드)

-30 ~ +30 dBm

CW 전력 측정 범위

50 ns

RF 펄스 폭 측정 하한

20 MSa/s

갭 프리 캡처 속도

특징

전력계와 카운터를
한 대에 담은 구성

핵심 특징	현장에서 달라지는 점
전력·주파수 동시 시간축 측정	펄스 내부에서 전력이 오르는 순간 주파수가 어떻게 변하는지 한 화면에서 대조하므로 전력계와 카운터의 시간축을 맞추는 작업이 사라집니다.
라이선스 키 주파수 확장	기본 15 GHz를 필요할 때 20 GHz, 27 GHz로 올릴 수 있어 초기 구매 비용을 필요한 대역에 따라 나눠 부담할 수 있습니다.
보기 모드 전환	수치, 분포, 추세, 실시간 앨런 편차 보기를 같은 데이터에서 바꿔 가며 불량 원인을 좁힙니다.
베이스밴드와 RF 비교	2채널 400 MHz 시간 간격 분석기가 베이스밴드 신호를 함께 측정하므로 변조 입력과 RF 응답의 지연을 직접 비교합니다.
블록 전송	최대 170k 샘플/s로 읽어 가므로 생산 라인의 시험 시간이 줄어듭니다.
터치스크린과 웹 서버	5인치 화면과 Ethernet 웹 인터페이스로 현장에서 조작하고 사무실에서 원격 확인합니다.

입력 C 설정

감쇠기·분주비
설정과 입력 보호

입력 C는 감쇠기 0·16·32 dB 세 단계와 분주비 자동 선택을 갖추며 기본값은 16 dB입니다. 측정 신호의 레벨에 맞는 감쇠기를 고르면 입력 보호와 측정 정확도를 함께 확보합니다.

감쇠기 32 dB: 권장 입력 +5~+30 dBm, 1 dB 압축점 +30 dBm.
감쇠기 16 dB: 권장 입력 -15~+15 dBm, 1 dB 압축점 +19 dBm.
감쇠기 0 dB: 권장 입력 -30~-5 dBm, 1 dB 압축점 +3 dBm.

분주비는 4(1.6 GHz)에서 64(27 GHz)까지이며 기본은 자동입니다. 허용 최대 입력은 16 dB와 32 dB에서 +30 dBm, 0 dB에서 +24 dBm이므로 대전력 신호를 연결하기 전에 감쇠기 설정부터 확인하세요.

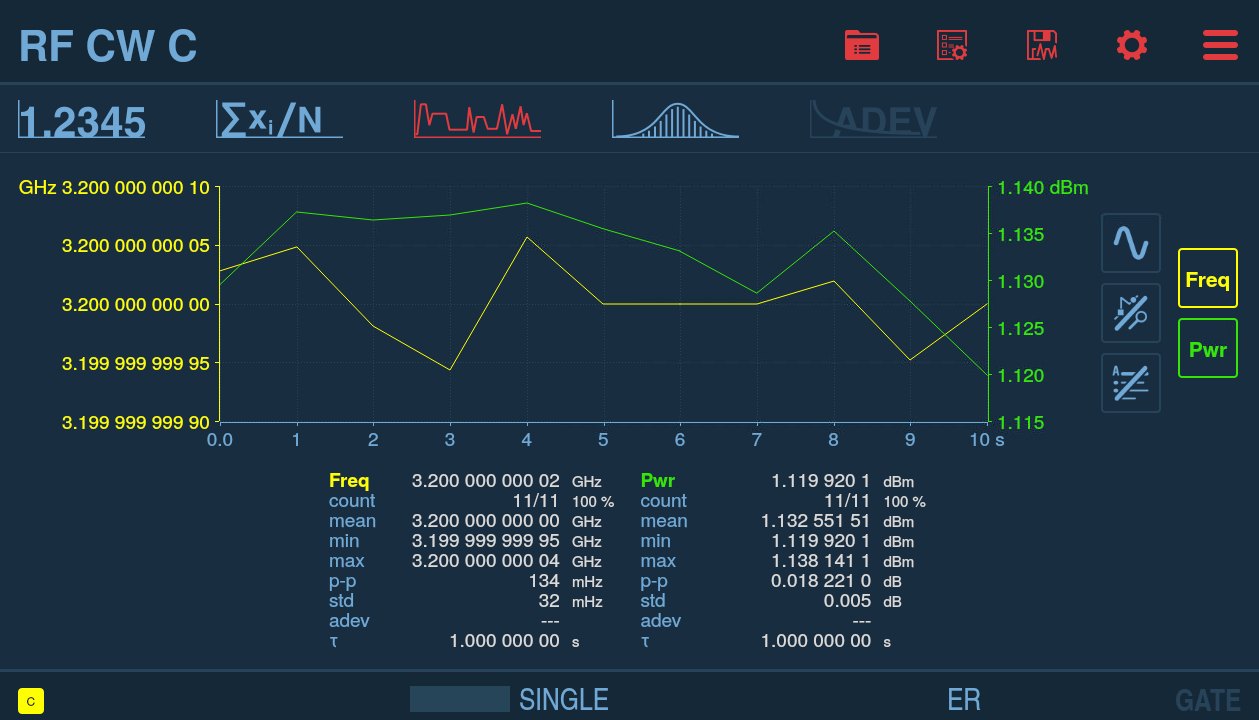

주파수 측정값과 변화 그래프 표시 화면

펄스 RF

펄스 RF 측정의
최소 폭과 불확도

레이더 펄스를 폭 단위로 구분

RF 펄스 폭은 최소 50 ns까지 측정하고 PRI는 100 ns에서 1 s 범위를, 둘 다 200 ps 미만 분해능으로 읽습니다. 펄스 안 전력은 폭이 300 ns 미만이면 CW 대비 0.4 dB, 300 ns에서 10 µs 사이면 0.3 dB, 10 µs를 넘으면 0.1 dB의 불확도가 더해지므로 짧은 펄스의 레벨 판정에는 이 값을 반영합니다.

펄스 안 주파수와 펄스 안 전력은 최소 폭이 다릅니다. 주파수는 1 GHz를 넘으면 100 ns, 400 MHz에서는 600 ns이고 전력은 2 GHz를 넘으면 200 ns, 400 MHz에서는 1 µs이므로 시험할 반송파 대역에 맞춰 펄스 폭을 확인하세요.

사용 방법

PFA-127 웹 서버 접속과
Ethernet·USB 원격 제어

PFA-127은 Ethernet 웹 서버와 SCPI(HiSLIP)로 원격 제어하며 USB 2.0은 후면 B형 장치(RNDIS)와 전면 A형 호스트 2개를 갖습니다. CNT-100 시리즈를 바탕으로 한 분석기입니다.

소프트웨어·도구	하는 일
웹 서버	브라우저로 설정과 결과 확인
SCPI (HiSLIP)	시험 프로그램에서 명령으로 제어
USB 2.0 (RNDIS)	PC와 네트워크 인터페이스처럼 연결
소프트웨어 라이선스 (Option 121)	시간 분해능을 14 ps에서 7 ps로 높임

처음 연결하는 순서

순서	할 일
1	Ethernet 케이블로 네트워크에 연결하거나 후면 USB B형 단자를 PC에 연결합니다.
2	브라우저로 본체 웹 서버에 접속합니다.
3	시험 프로그램은 SCPI로 접속해 응답을 확인합니다.
4	무선은 사용자가 준비한 USB 동글을 전면 USB에 꽂습니다.
5	GPIB가 필요하면 Option 26을 추가합니다.

측정값 전송은 Ethernet·USB 블록 모드가 최대 170k 측정값/s, 개별 읽기가 최대 425 측정값/s입니다.

사양

27 GHz RF 입력과
전력·주파수 사양

항목	사양
RF 입력 C 주파수 범위	0.4 GHz ~ 15 GHz (기본), 라이선스 키로 20 GHz 또는 27 GHz까지 확장
CW 주파수 분해능	12 ~ 13자리 (1 s 게이트), 6자리 (1 µs 게이트)
CW 전력 범위 / 분해능	-30 ~ +30 dBm / 0.01 dB (1 µs 측정 시간), 표시 단위 dBm · W · Vrms (50 Ω)
전력 정확도 (CW, 전형, 2σ, 상온)	1.5 ~ 15 GHz: 0.5 dB, 전 대역: 0.8 dB
전력 직선성 불확도 (20 ~ 26 °C, 감쇠기 16 dB)	-25 ~ +25 dBm, 1.5 ~ 15 GHz: 0.3 dB 미만 / -30 ~ +30 dBm, 0.4 ~ 27 GHz: 0.6 dB 미만
기타 전력 불확도	감쇠기 설정 0.1 dB 미만, 온도 +20 ~ +30 °C 0.2 dB 미만 (+15 ~ +35 °C 0.4 dB 미만), 교정 0.2 dB 미만
펄스 주파수 (입력 C)	샘플 간격 50 ns, 펄스 폭 100 ns ~ 1 s, 최소 폭 100 ns (1 GHz 초과) · 600 ns (400 MHz)
펄스 전력 (입력 C)	샘플 간격 50 ns, 펄스 폭 200 ns ~ 1 s, 최소 폭 200 ns (2 GHz 초과) · 1 µs (400 MHz)
펄스 전력 추가 불확도 (CW 대비)	1 ~ 22 GHz: 폭 300 ns 미만 0.4 dB, 300 ns ~ 10 µs 0.3 dB, 10 µs 초과 0.1 dB / 0.4 ~ 27 GHz: 0.5 dB
듀티 사이클 / ON·OFF 비	0.0001 ~ 0.5 / 15 dB 초과
PRI / PRF	PRI 100 ns ~ 1 s (분해능 200 ps 미만, 정확도 1 ns 미만) / PRF 1 Hz ~ 10 MHz (1/PRI로 계산)
RF 펄스 폭	100 ns ~ 1 s, 분해능 200 ps 미만, 정확도 20 ns 미만, 최소 폭 50 ns
입력 C 감쇠기	0 · 16 · 32 dB (기본 16 dB)
권장 입력 전력	32 dB: +5 ~ +30 dBm, 16 dB: -15 ~ +15 dBm, 0 dB: -30 ~ -5 dBm
1 dB 압축점	32 dB: +30 dBm, 16 dB: +19 dBm, 0 dB: +3 dBm
분주비 (최대 주파수)	4 (1.6 GHz), 8 (3.2 GHz), 16 (6.4 GHz), 32 (13 GHz), 64 (27 GHz), 자동 (기본 64)
입력 C 임피던스 / VSWR	50 Ω (공칭) / 1.5:1 미만 (0.4 ~ 10 GHz), 1.7:1 미만 (10 ~ 20 GHz), 2.0:1 미만 (20 ~ 27 GHz)
AM 허용 / 최대 입력	90% 초과 (감도 범위 내) / 16 · 32 dB: +30 dBm, 0 dB: +24 dBm
입력 C 커넥터	2.92 mm 암 (SMA 호환)
LF 입력 A·B 주파수 범위	DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz (주파수 측정 0.001 Hz ~ 400 MHz)
LF 입력 임피던스 / 채널 편차	1 MΩ ‖ 40 pF 또는 50 Ω (VSWR 2:1 이하) / 25 ps rms (교정 후)
LF 입력 감도 (전형)	프리앰프 끔: 70 mVrms 미만 (DC ~ 400 MHz), 프리앰프 켬: 15 mVrms (DC ~ 100 MHz), 25 mVrms (100 ~ 200 MHz), 35 mVrms (200 ~ 400 MHz)
LF 입력 감쇠 / 다이내믹 레인지	×1, ×10 / 프리앰프 끔 0.2 ~ 10 Vp-p (±5 V 창), 프리앰프 켬 0.01 ~ 2 Vp-p (±1 V 창)
LF 트리거 레벨 / 필터	분해능 1 mV, 불확도 ±(15 mV + 레벨의 1%) / 아날로그 저역 통과 약 10 kHz 또는 100 kHz 선택, 히스테리시스 약 20 mV (프리앰프 끔)
LF 최대 입력 전압	1 MΩ: 350 V (DC + AC 피크, 440 Hz까지) 이후 1 MHz에서 12 Vrms로 감소, 50 Ω: 12 Vrms
시간 간격 (A·B)	-1000 ~ +1000 s, 반복 또는 단발 300 MHz까지, 분해능 14 ps rms (Option 121로 7 ps)
주기 · 펄스 폭 · 상승/하강 · 듀티 (A·B)	1.5 ns ~ 1000 s (듀티 0.000001 ~ 0.999999), 최소 펄스 폭 1.5 ns
위상 / 토털라이즈 (A·B)	-180° ~ +180° (300 MHz까지) / 1 ~ 10¹⁵ 카운트 (400 MHz까지)
전압 (Vmax, Vmin, Vp-p, DC 오프셋)	±5 V · ±50 V 범위, DC ~ 200 MHz, 분해능 1 mV (5 V 범위) · 10 mV (50 V 범위)
샘플 간격 / 샘플 속도	OFF 또는 50 ns ~ 1000 s / 계산 140 kSa/s, 캡처 20 MSa/s
통계	샘플 수 2 ~ 16×10⁶, 최대·최소·평균·Δmax-min·표준편차·앨런 편차
저장	32M 값 (12.5 MSa/s 1채널, 6.25 MSa/s 2채널, 3.125 MSa/s 4채널)
기준 입력 / 출력	1 · 5 · 10 MHz 사인 0.2 ~ 5 Vrms (50 Ω) / 외부 기준 또는 내부 10 MHz, 50 Ω에서 1 Vrms
암(Arming) 입력	DC ~ 160 MHz, 약 1 kΩ, 트리거 약 1.5 V, 양·음 슬로프 선택
프로그래머블 펄스 출력 (Option 132)	주기 10 ns ~ 2 s (2 ns 단계), 양 펄스 폭 4 ns ~ 2 s, 음 펄스 폭 6 ns 이상, 상승 시간 2.5 ns, 50 Ω
트리거 홀드오프 / 시작·정지 지연	20 ns ~ 2 s (10 ns 단계) / 20 ns ~ 2 s (10 ns 단계), 암 지연 5 ns 미만
타임베이스	표준 TCXO: 월 2×10⁻⁷ 미만 (전형), 년 1×10⁻⁶ 미만 / Option 30 OCXO: 월 1×10⁻⁸ 미만, 년 5×10⁻⁸ 미만 / Option 40 OCXO: 월 3×10⁻⁹ 미만, 년 1.5×10⁻⁸ 미만
디스플레이	5인치 컬러 터치 TFT 1280 × 720, 백라이트
원격 인터페이스	Ethernet 10/100/1000 Mbps (RJ45, 웹 서버, SCPI over HiSLIP), WLAN은 사용자 준비 USB 동글, USB 2.0 (후면 B형 장치 · RNDIS, 전면 A형 호스트 2개 5 V 0.5 A), GPIB (Option 26)
측정 속도	Ethernet · USB 블록 최대 170k 측정값/s, 개별 최대 425 측정값/s, 스트리밍 채널당 20k 측정값/s, GPIB 블록 7.3k · 개별 220 측정값/s
환경	동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C, 습도 5 ~ 75%, 고도 4,600 m
규격	MIL-PRF-28800G Class 3, EN 61010-1, EN 61326-1 (EMC)
전원	100 ~ 240 V AC, 50 ~ 60 Hz, 70 W 미만 (최대 구성)
크기 · 무게	210 × 90 × 395 mm, 순중량 3 kg
보증	2년 (등록 시 3년)

활용 분야

레이더·RF 시험
현장

24 GHz ISM 대역 도플러 속도 센서 교정 — 반송파 주파수와 출력 레벨을 같은 시간축에서 점검합니다.
주파수 호핑과 FM·FSK·BPSK 분석 — 변조 영역 그래프로 주파수 천이를 시간에 따라 확인합니다.
펄스 레이더와 FMCW 레이더 시험 — PRI, 펄스 폭, 처프를 한 장비에서 측정합니다.
마이크로파 생산 시험 — 전력계와 카운터를 각각 두는 대신 한 대로 전력과 주파수를 판정합니다.

선택 가이드

이 모델이
맞는 경우

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
전력과 주파수를 같은 시간축에서 볼 때	PFA-127	피크·평균 전력과 주파수를 펄스 안에서 동시에 측정합니다.
60 GHz까지 주파수를 넓게 측정할 때	CNT-90XL	입력 C 상한이 27 · 40 · 46 · 60 GHz 모델로 나뉩니다.
배터리로 현장에서 주파수를 측정할 때	CNT-90	Option 23/90 배터리로 전원선 없이 운용합니다.
두 채널의 시간 차이를 함께 볼 때	CNT-102	독립 갭 프리 채널 2개와 터치스크린을 갖춥니다.

구성·옵션

라이선스·타임베이스
옵션 구성

구분	내용
기본 구성	PFA-127 (2 × 400 MHz 입력과 15 GHz 입력 C, 14 ps, TCXO)
주파수 확장 라이선스	Option 115/20 (15 → 20 GHz), Option 115/27 (20 → 27 GHz), 15 → 27 GHz는 두 키 모두 필요
타임베이스	Option 30 (OCXO) · Option 40 (OCXO, 고안정)
소프트웨어 라이선스	Option 121 (7 ps), 132 (펄스 출력 0.5 Hz ~ 100 MHz), 151 (TIE 측정), 152 (주파수 오프셋), 161 (앨런 편차 보기)
하드웨어 옵션	Option 11A (후면 입력 A·B), 11C (후면 입력 C), 26 (GPIB)
랙 키트	Option 22/90 (1U), 22/05 (2U)
케이스	소프트 케이스(Option 27), 하드 케이스(Option 27H), GPIB 익스텐더(Option 31)
교정·서비스	Option 90/00 · 90/03 · 90/06 · 90/06A (ISO 17025 오븐 성적서) · 92/27 (RF 전력 교정) · 95/05 · 99/11
WLAN	사용자 준비 USB 동글

교정 연계

RF 전력과 주파수는 항목별로 교정 범위가 나뉘므로 사용할 대역과 레벨을 정해 두면 교정 계획이 간단해집니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 방법을 안내해 드립니다.

PFA-127과 함께 보는
주파수 분석 장비

PFA-127을 구매한 뒤에 27 GHz까지 확장할 수 있습니까?
네, 라이선스 키로 15 GHz를 20 GHz 또는 27 GHz로 올릴 수 있습니다. 15 GHz에서 27 GHz로 바로 올리려면 두 단계의 키가 모두 필요하므로 주문 때 구성을 확인하세요.
PFA-127의 전력 정확도는 어떻게 해석합니까?
CW 신호 기준 전형 정확도는 1.5~15 GHz에서 0.5 dB, 전 대역에서 0.8 dB입니다(2σ, 상온). 직선성 불확도는 20~26 °C 조건에서 -25~+25 dBm, 1.5~15 GHz 구간 0.3 dB 미만이고 0.4~27 GHz 전체는 0.6 dB 미만입니다.
PFA-127로 아주 짧은 펄스도 측정할 수 있습니까?
네, RF 펄스 폭은 50 ns까지 측정합니다. 펄스 안 주파수는 100 ns, 펄스 안 전력은 200 ns부터 측정하며 400 MHz 대역에서는 최소 폭이 더 길어집니다.
PFA-127의 기본 구성에 GPIB가 포함됩니까?
아닙니다. 기본 인터페이스는 Ethernet과 USB이고 GPIB는 Option 26으로 추가합니다. WLAN은 사용자가 준비한 USB 동글로 연결합니다.
