Pendulum CNT-102 다중 채널 주파수 분석기

MODEL: CNT-102
브랜드: PENDULUM
제품 자료: 사용자설명서

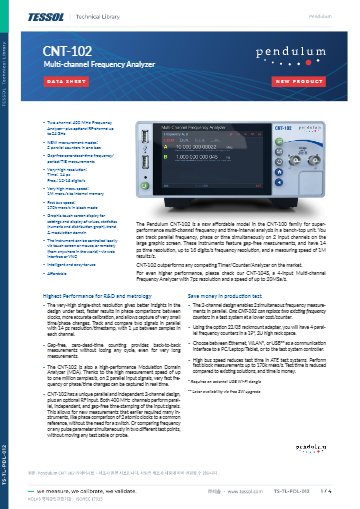

데이터시트

제품문의 구매하기

두 신호의 위상과 시간을
빈틈없이 재는 2채널 분석기

Pendulum CNT-102 다채널 주파수 분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-102는 400 MHz 독립 채널 2개로 주파수·위상·시간을 동시에 추적하는 다채널 주파수 분석기(2채널 주파수 카운터, CNT-100 시리즈)로, 14 ps 타임스탬프와 5인치 터치스크린을 갖춰 두 시험 지점이나 두 클록의 위상 비교에 사용합니다.

두 채널이 같은 시각에 값을 받아 1 M 측정/s로 내부 메모리에 기록하며, 데드타임이 없어 주기를 빠뜨리지 않습니다. CNT-100 시리즈의 입문 모델인 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

2 × 400 MHz

병렬 · 독립 갭 프리 채널

14 ps

타임스탬프 분해능

12자리/s

1초 측정의 주파수 분해능

5인치

컬러 터치스크린 크기

특징

두 채널을 동시에
끊김 없이 측정

핵심 특징	현장에서 달라지는 점
갭 프리 타임스탬프	주기를 하나도 빠뜨리지 않고 기록하므로 간헐적인 지터와 순간 이탈이 평균값 뒤에 가려지지 않습니다.
병렬 독립 두 채널	두 신호를 번갈아 측정하는 대신 동시에 받아 두 지점의 상대 변화를 오차 없이 비교합니다.
변조 영역 분석	FM, FSK, BPSK, PWM, PPM 변조를 주파수 대 시간 그래프로 보여 주므로 변조 파형을 오실로스코프 없이도 판독할 수 있습니다.
소프트웨어 라이선스 확장	타임스탬프 7 ps와 20 M 측정/s를 키 입력으로 더하므로 장비를 교체하지 않고 시험 요구 수준을 올립니다.
RF 입력 C 옵션	Option 110으로 0.4~24 GHz까지 입력을 넓혀 RF 반송파도 같은 장비에서 측정합니다.
웹 UI · VNC · SCPI	Ethernet으로 연결해 PC나 태블릿에서 화면을 원격 조작하고 시험 프로그램에서 명령으로 제어합니다.

화면과 입력 단자가 보이는 분석기를 비스듬히 본 모습

두 신호 비교

두 지점의 위상과
시간 차이 측정

두 채널이 병렬로 값을 받으므로 두 클록의 위상 편차, 두 시험 보드의 신호 전달 지연, 발진기와 PLL의 주파수 정착 곡선을 동일한 시간축에서 읽습니다. 시간 간격 오차(TIE)나 주파수 오프셋 같은 파생 측정도 라이선스를 추가하면 같은 장비에서 산출할 수 있습니다.

변조 영역

변조 신호를
주파수 대 시간으로 분석

주파수 천이를 그래프로 판독

변조 영역 분석은 신호의 주파수가 시간에 따라 어떻게 움직이는지를 그래프로 그립니다. FSK 신호의 천이 시각, PLL이 목표 주파수에 안착하는 속도, 주파수 스윕의 선형성을 숫자 나열 없이 곡선의 모양으로 판정할 수 있습니다.

확장과 연결

라이선스 확장과
랙 구성

성능 확장은 모두 키 입력으로 이뤄집니다. Option 121은 타임스탬프를 7 ps로, Option 122는 측정 속도를 20 M 측정/s로 올리고 Option 132, 151, 152, 161은 펄스 출력, TIE, 주파수 오프셋, 앨런 편차 보기를 더합니다. 19인치 2U에는 Option 22/05 키트로 두 대를 나란히 설치해 4채널로 운용합니다.

사용 방법

CNT-102 웹 UI 접속과
SCPI 첫 명령 순서

CNT-102는 5인치 터치스크린으로 직접 조작하면서 Ethernet의 웹 UI와 VNC, SCPI로도 원격 제어합니다. 브라우저에서 설정 변경과 데이터 내려받기를 할 수 있습니다.

소프트웨어·도구	하는 일
웹 UI	브라우저에서 설정을 바꾸고 데이터 내려받기
VNC	본체 화면을 그대로 PC·태블릿에 표시
SCPI (HiSLIP)	시험 프로그램에서 명령으로 설정과 측정값 읽기
소프트웨어 라이선스 (Option 121, 122)	7 ps 분해능(Option 121), 20 M 측정/s(Option 122)를 추가

처음 연결하는 순서

순서	할 일
1	Ethernet 케이블로 CNT-102와 PC 또는 네트워크를 연결합니다.
2	PC의 브라우저로 본체에 접속해 설정 화면을 엽니다.
3	화면을 그대로 보려면 VNC 클라이언트로 접속합니다.
4	프로그램에서 제어하려면 SCPI로 접속해 *IDN?을 보내 응답을 확인합니다.
5	RST; CLS로 초기화한 뒤 :SYST:CONF로 측정 조건을 보내고 :INIT으로 측정을 시작합니다.

SCPI 명령 예시

명령	하는 일
*IDN?	제품 정보와 펌웨어 버전 읽기
RST; CLS	초기 상태로 되돌리고 오류·메시지 버퍼 지우기
:SYST:CONF "CouplingA=DC; FilterA=100kHz; SampleInterval=500us; SampleCount=10; Function=Positive Pulse Width A"	측정 조건을 한 번에 설정
:SYST:ERR?	설정 직후 오류 확인
:INIT	측정 시작

명령 표기는 CNT-100 시리즈 프로그래머 안내서의 예시 그대로이며 펌웨어 v1.7.7 이상 기준입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

후면 USB 단자로 PC에 연결하면 PC에는 새 네트워크 인터페이스로 인식되며 웹 UI와 VNC를 Ethernet과 같게 사용합니다. Wi-Fi는 외장 동글이 필요합니다.

사양

2채널 병렬 측정과
시간 분해능 사양

항목	사양
채널	2 × 400 MHz, 병렬 · 독립 갭 프리 타임스탬프 (동시 측정 2개)
입력 A·B 주파수 범위	DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz (주파수 측정 0.001 Hz ~ 400 MHz)
입력 임피던스 / 커넥터	1 MΩ ‖ 40 pF 또는 50 Ω / BNC
RF 입력 C (옵션)	Option 10: 100 MHz ~ 3.0 GHz, Option 110: 0.4 ~ 24 GHz (출고 시 10 GHz, 110/15 · 110/20 · 110/24 소프트웨어 업그레이드로 15 · 20 · 24 GHz)
시간 분해능	타임스탬프 14 ps (Option 121 소프트웨어 라이선스로 7 ps)
주파수 분해능	12자리/s (1초), 통계 향상 알고리즘 적용 시 최대 13자리/s
측정 속도 (내부 메모리)	1 M 측정/s (Option 122 소프트웨어 라이선스로 20 M 측정/s)
샘플 간격	1 µs ~ 10,000 s (Option 122 적용 시 50 ns ~ 10,000 s)
통계 샘플 수	2 ~ 16×10⁶
측정 기능	주파수, 주파수 비율, 주기, 시간 간격, 펄스 폭, 상승·하강 시간, 슬루율, 듀티 팩터, 위상, 토털라이즈, 전압 (Vmax, Vmin, Vp-p), TIE (Option 151), 주파수 오프셋 (Option 152)
보기 모드	값, 타임라인, 분포, 통계, 앨런 편차 (Option 161), 변조 영역 분석 (1채널 또는 2채널)
타임베이스	표준 TCXO: 월 2×10⁻⁷ 미만 (전형), 년 1×10⁻⁶ 미만 / Option 30 OCXO: 월 1×10⁻⁸ 미만, 년 5×10⁻⁸ 미만 / Option 40 OCXO: 월 3×10⁻⁹ 미만, 년 1.5×10⁻⁸ 미만
디스플레이 · 제어	5인치 컬러 터치스크린 (1280 × 720) + 웹 UI
입력 위치	전면 입력 (Option 11A/11C로 후면 이동)
랙 구성	Option 22/05: 19인치 2U에 두 대 설치 (4채널), Option 22/04: CNT-102 한 대와 하프 19인치 2U 유닛 한 대
최대 샘플 속도	계산 140 kSa/s, 캡처 1 MSa/s (Option 122 적용 시 20 MSa/s)
펄스 출력 (소프트웨어 옵션)	Option 132: 0.5 Hz ~ 100 MHz
원격 인터페이스	Gigabit Ethernet (웹 서버, VNC, SCPI over HiSLIP), 외장 Wi-Fi 동글 WLAN, USB 2.0 (후면 장치, RNDIS), GPIB (Option 26)
측정값 전송 속도	Ethernet · USB 블록 모드 최대 170k 측정값/s, 개별 최대 425 측정값/s, GPIB 블록 7.3k · 개별 220 측정값/s
환경	동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C
전원	100 ~ 240 V AC, 70 W 미만 (최대 구성)
크기 · 무게	210 × 90 × 395 mm, 순중량 3 kg
보증	2년 (제품 등록 시 3년 무상)

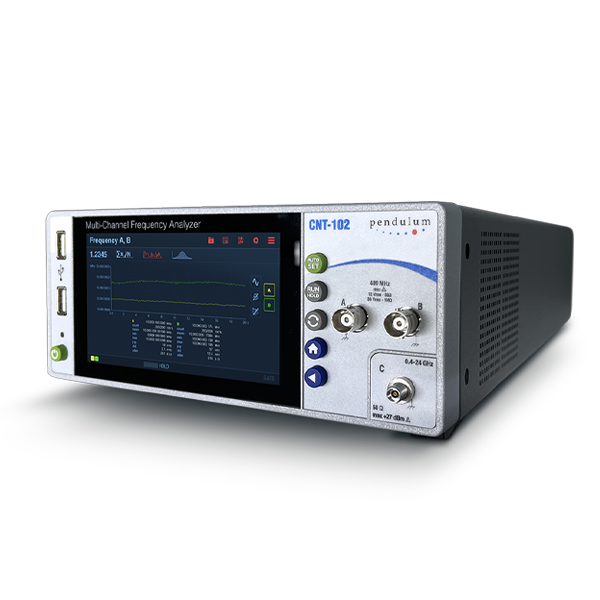

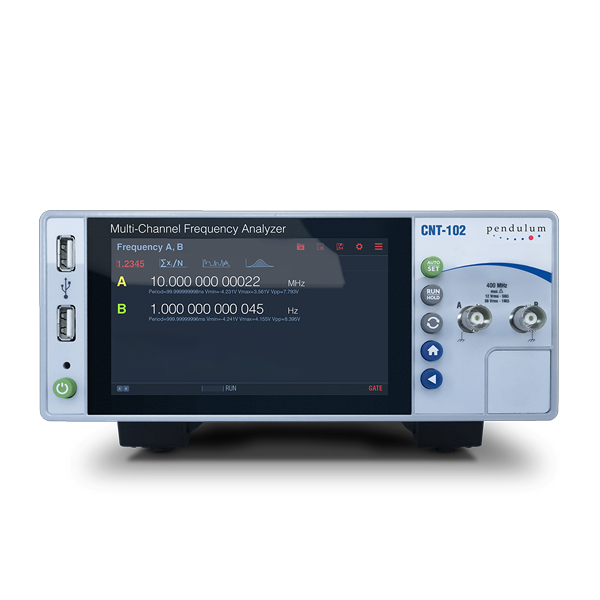

두 채널 측정값이 표시된 분석기 전면

활용 분야

2채널 비교가
필요한 현장

두 시험 지점의 신호 시간 차이 측정 — 보드 간 전파 지연과 동기 오차를 같은 시간축에서 읽습니다.
두 클록의 위상·주파수 비교 — 기준 발진기와 시험 대상 발진기의 편차를 추적합니다.
발진기와 PLL의 주파수 정착 측정 — 전원 인가나 주파수 전환 직후의 안착 곡선을 기록합니다.
변조 신호 연구 — FM, FSK 변조를 주파수 대 시간으로 분석합니다.
랙 기반 다채널 생산 시험 — 두 대를 2U에 설치해 4채널 시험 스테이션을 구성합니다.

선택 가이드

이럴 때
이 모델을 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
화면을 보며 두 채널을 설정하고 싶을 때	CNT-102	5인치 터치스크린과 전면 입력으로 벤치에서 바로 조작합니다.
화면 없이 시험 시스템에 설치할 때	CNT-102B	같은 2채널 엔진에 입력이 후면에 있는 블라인드 패널형입니다.
4채널과 7 ps 분해능, 20 M 측정/s가 필요할 때	CNT-104S	4채널 터치스크린형으로 7 ps와 20 M 측정/s가 기본입니다.
루비듐 기준까지 한 대에 넣을 때	CNT-104R	4채널 측정 엔진에 루비듐 타임베이스를 내장합니다.

구성·옵션

입력·확장·
랙 옵션

구분	내용
RF 입력 C	Option 10 (3 GHz) · Option 110 (0.4 ~ 24 GHz, 출고 시 10 GHz)
입력 A · B	DC 결합 DC ~ 400 MHz · AC 결합 10 Hz ~ 400 MHz
타임베이스	표준 TCXO · Option 30 OCXO · Option 40 OCXO
소프트웨어 라이선스	Option 121 (7 ps) · 122 (20 M 측정/s) · 132 (펄스 출력) · 151 (TIE) · 152 (주파수 오프셋) · 161 (앨런 편차 보기)
GPIB	Option 26
랙 어댑터	Option 22/05 (19인치 2U, 두 대)
케이스 · 매뉴얼	소프트 케이스(Option 27) · 하드 케이스(Option 27H) · 사용자 매뉴얼 OM-100, 프로그래머 매뉴얼 PM-100
교정 · 보증	Option 90/03 · 90/06 · 90/06A · 90/07 · 90/07A / Option 95/05 (2년 추가)

교정 연계

타임베이스 등급에 따라 교정 주기가 달라지므로 OCXO 옵션 사용 여부와 요구 불확도를 알려 주시면 교정 범위를 함께 검토합니다. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

CNT-102와 함께 보는
CNT-100 시리즈

CNT-102의 7 ps 분해능은 구매 후에 추가할 수 있습니까?
네, Option 121 소프트웨어 라이선스로 14 ps를 7 ps로 올릴 수 있습니다. 측정 속도 20 M 측정/s도 Option 122 키로 같은 방식으로 추가합니다.
화면이 없는 CNT-100 시리즈 모델도 있습니까?
CNT-102B가 같은 2채널 측정 엔진에 화면을 빼고 입력을 후면으로 옮긴 모델입니다. 시험 랙에 설치하는 자동화 시스템에 적합합니다.
CNT-102에서 채널이 더 필요하면 어떻게 합니까?
4채널은 CNT-104S 또는 CNT-104B를 선택하고, 루비듐 기준까지 한 대에 넣으려면 CNT-104R을 검토하세요. CNT-102 두 대를 Option 22/05로 2U에 설치해 4채널로 운용하는 방법도 있습니다.
CNT-102로 24 GHz 신호까지 측정할 수 있습니까?
네, Option 110을 선택하면 0.4~24 GHz 입력 C를 사용할 수 있습니다. 출고 시 10 GHz로 제한되며 110/15, 110/20, 110/24 소프트웨어 업그레이드로 상한을 올립니다.
