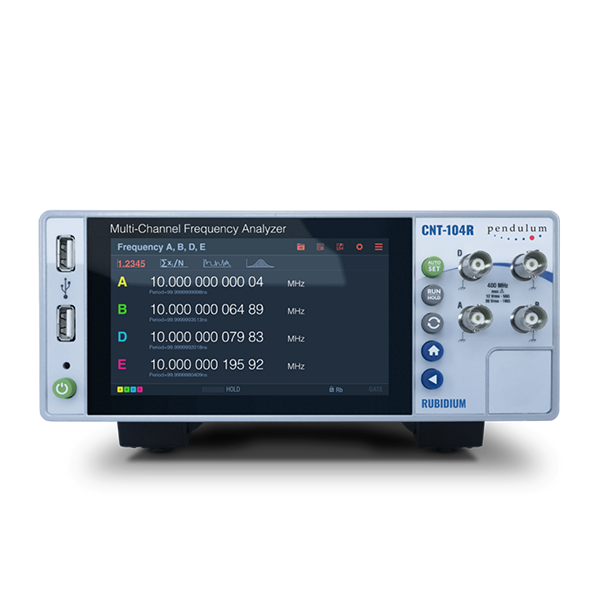

Pendulum CNT-104R 4채널 루비듐 주파수 카운터

MODEL: CNT-104R
브랜드: PENDULUM

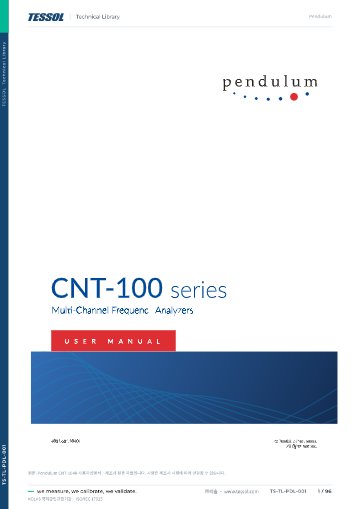

제품 자료: 사용자설명서

제품문의 구매하기

루비듐 기준을 내장해 4채널로
발진기·클록을 교정하는 카운터

Pendulum CNT-104R 루비듐 다채널 주파수 교정기·분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-104R은 400 MHz 입력 4채널을 7 ps 타임스탬프로 동시에 측정하고 루비듐 10 MHz 기준을 본체에 내장한 다채널 주파수 교정기·분석기(Rb 주파수 카운터)입니다. 교정실의 발진기와 클록 1~4대를 한 번에 교정합니다.

내장 메모리로 최대 20 M회/s의 측정값을 저장하고 루비듐 타임베이스의 연간 에이징이 5×10⁻¹⁰ 미만이어서 외부 기준기를 따로 두지 않아도 교정실 기준으로 운용됩니다. 옵션 55 GNSS 제어를 더하면 에이징 드리프트까지 위성 신호로 보정하며, (주)테솔이 국내에 공식 공급합니다.

20 M/s

내장 메모리 저장 측정 속도

<5×10⁻¹⁰/년

루비듐 타임베이스 연간 에이징

6분

전원 투입 후 루비듐 록까지

1×10⁻¹²

GNSS 동기 시 24시간 평균

특징

기준기와 카운터를
한 대로 묶은 구성

핵심 특징	현장에서 달라지는 점
루비듐 10 MHz 내장	기준기와 카운터를 따로 연결하지 않으므로 배선과 벤치 면적이 줄고, 기준 케이블 접촉 불량에서 오는 측정 흔들림이 사라집니다.
4채널 병렬·독립 갭 프리 측정	발진기와 클록 1~4대를 같은 시각에 병렬로 측정하므로 교정 대기 시간이 채널 수만큼 단축됩니다.
GNSS 제어(옵션 55)	위성 신호가 루비듐의 에이징 드리프트를 보정해 재교정 주기 사이의 기준 변동을 줄입니다.
1 pps 외부 동기 입력	외부 1 pps를 받아 타임베이스를 정렬하므로 기존 시각 기준과의 위상 비교가 쉬워집니다.
5인치 터치스크린과 웹 UI	값·통계·분포·타임라인을 현장에서 확인하고, 같은 화면을 PC 브라우저에서 원격으로 열어 설정합니다.
이더넷·WLAN·USB 원격 제어	SCPI 명령으로 자동 교정 절차에 편입할 수 있고, 결과는 내장 메모리·USB 스틱·PC로 옮겨 보관할 수 있습니다.

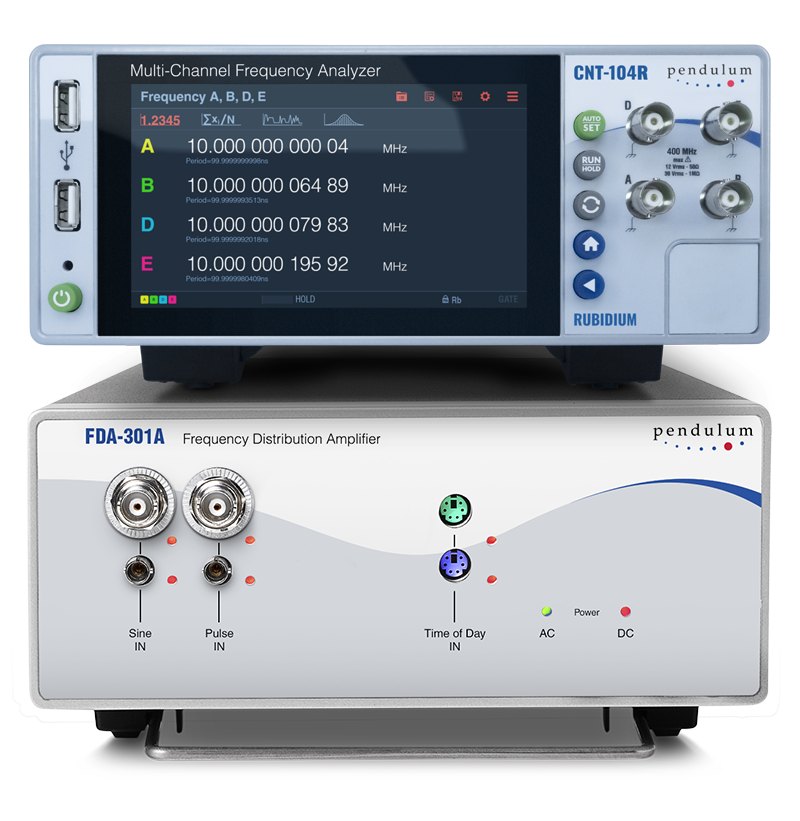

주파수 카운터와 분배 증폭기 본체 전면부

채널 구성

입력 채널과
RF 입력 C 선택

입력 A·B·D·E는 BNC 전면 입력으로 DC 결합 시 DC~400 MHz, AC 결합 시 10 Hz~400 MHz를 받고, 입력 임피던스는 1 MΩ // 40 pF와 50 Ω 중에서 고릅니다. 채널 간 스큐는 교정 후 25 ps rms이므로 같은 주파수의 두 신호 사이 위상 차이를 비교하는 작업에도 사용할 수 있습니다.

400 MHz를 넘는 신호는 RF 입력 C를 선택 사양으로 추가합니다. 옵션 10은 3 GHz까지 N형 커넥터로 받고, 옵션 110은 0.4~24 GHz 하드웨어를 10 GHz로 출고한 뒤 소프트웨어 업그레이드로 15 GHz, 20 GHz, 24 GHz까지 확장합니다. 측정 대상 주파수가 정해져 있다면 출고 시점에 맞는 옵션을 고르세요.

병렬 교정으로 줄이는 교정실 시간

발진기 4대를 채널 A·B·D·E에 나눠 연결하면 같은 게이트 구간에서 4개의 주파수가 동시에 기록됩니다. 측정 결과는 통계와 분포 화면으로 바로 비교되므로 한 대씩 교체하며 반복하던 작업이 한 번의 측정으로 마무리됩니다.

기준과 소급

루비듐 타임베이스와
GNSS 소급 범위

내장 루비듐은 월간 에이징 5×10⁻¹¹ 미만, 연간 5×10⁻¹⁰ 미만이며 1초 앨런 편차가 5×10⁻¹¹ 미만, 10초에서 2×10⁻¹¹ 미만입니다. 옵션 55를 더하면 GPS, Galileo, GLONASS, BeiDou, QZSS 신호를 받아 24시간 평균과 월·연 단위 모두 1×10⁻¹² 미만으로 제어하고, 외부 동기 신호 1~3개를 UTC 대비 10 ns rms 불확도로 교정합니다.

GNSS 동기는 GPS 시간척도를 거쳐 UTC에 이어지는 기준이며 KOLAS 교정성적서와는 별개입니다. ISO/IEC 17025 품질체계에서 인정 교정서가 필요하면 Pendulum 옵션 90/07A를 함께 주문하고, 사내 기준기의 정기 교정 계획도 따로 세우세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

데이터와 원격

측정 데이터 저장과
원격 연결

측정값은 RAM과 비휘발성 내장 메모리, USB 스틱 중에서 저장 위치를 고릅니다. 이더넷과 USB 연결에서는 블록 모드로 최대 170k회/s, 개별 읽기로 최대 425회/s를 전송하고, GPIB 옵션 26은 블록 모드 7.3k회/s까지 지원하므로 기존 GPIB 교정 시스템에도 편입됩니다.

후면 USB 2.0 단자는 RNDIS 방식으로 PC와 이더넷처럼 연결되며, 전면 USB 호스트 단자 2개에는 저장 장치와 Wi-Fi 동글을 꽂습니다. 웹 UI와 VNC로 화면을 원격 조작하고 SCPI 명령은 HiSLIP 프로토콜로 전송합니다.

사용 방법

CNT-104R 원격 접속 옵션과
측정값 저장·전송 방법

CNT-104R은 Ethernet, 후면 USB, 외장 Wi-Fi 동글, GPIB(Option 26)로 원격 제어합니다. 웹 UI와 VNC, SCPI를 지원하며 측정값은 내장 메모리나 USB 메모리, PC에 저장합니다.

소프트웨어·도구	하는 일
웹 UI	PC 브라우저에서 같은 화면으로 설정
VNC	터치스크린 화면을 원격 표시
SCPI	시험 프로그램에서 명령으로 제어
USB 메모리	측정 결과·설정 프리셋·펌웨어 파일 저장과 이동

처음 연결하는 순서

순서	할 일
1	Ethernet 케이블을 연결하거나 후면 USB Type B 단자를 PC에 연결합니다.
2	USB로 연결하면 PC에 새 네트워크 인터페이스가 생기므로 그 주소로 웹 UI에 접속합니다.
3	웹 UI나 터치스크린에서 측정 함수를 고르고 측정을 시작합니다.
4	프로그램에서는 IDN?으로 연결을 확인한 뒤 RST; *CLS로 초기화합니다.
5	측정값은 내장 메모리나 USB 메모리에 저장하거나 PC로 읽어 옵니다.

SCPI 명령 예시

명령	하는 일
*IDN?	제품 정보 읽기
RST; CLS	초기화와 상태 지우기
:SYST:CONF?	현재 설정 읽기
:INIT	측정 시작
:ABOR	측정 중지

명령 표기는 CNT-100 시리즈 프로그래머 안내서의 예시 그대로이며 펌웨어 v1.7.7 이상 기준입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

REM 표시가 켜지면 원격 제어 중입니다. 웹·VNC 세션에서는 F7이 BACK 키 역할을 하며, REM 뒤에 느낌표가 붙으면 BACK 키로 로컬 모드로 돌아갈 수 없습니다.

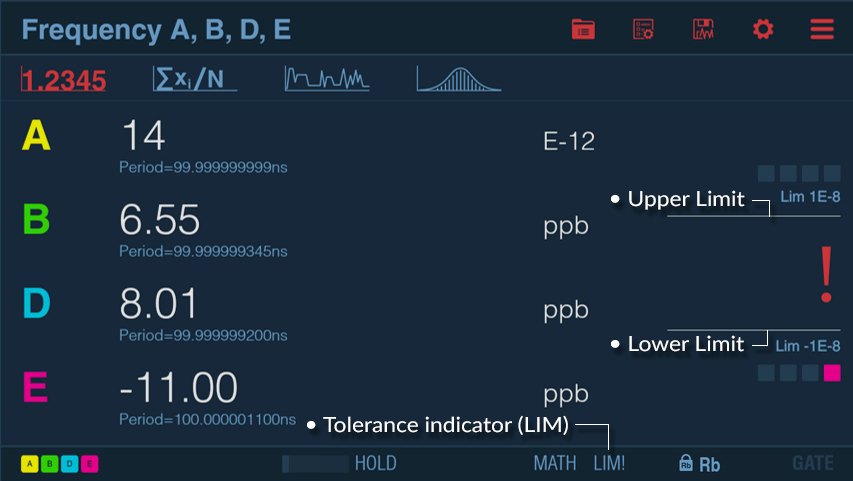

채널별 측정값과 허용 한계 표시 화면

사양

4채널 400 MHz와
루비듐 기준 사양

항목	사양
입력 채널	4채널 (A, B, D, E), 병렬·독립 갭 프리 타임스탬프, 동시 측정 4개 · RF 입력 C는 선택 사양
입력 A·B·D·E 주파수 범위	DC 결합 DC ~ 400 MHz · AC 결합 10 Hz ~ 400 MHz (측정 범위 0.001 Hz ~ 400 MHz)
입력 임피던스	1 MΩ // 40 pF 또는 50 Ω (VSWR ≤2:1 전형) · BNC
감도	70 mVrms 미만 (프리앰프 끔) · 프리앰프 켬 15 mVrms (DC ~ 100 MHz), 25 mVrms (100 ~ 200 MHz), 35 mVrms (200 ~ 350 MHz), 50 mVrms (350 ~ 400 MHz)
동적 범위·감쇠	×1 프리앰프 끔 0.2 ~ 10 Vp-p (±5 V 창) · 프리앰프 켬 0.01 ~ 2 Vp-p (±1 V 창) · 감쇠 ×1, ×10
트리거	레벨 분해능 1 mV · 불확도 ±(15 mV + 1%) · 수동·상대·자동(최소 200 mVp-p) · 히스테리시스 약 20 mV
아날로그 저역 통과 필터	10 kHz 또는 100 kHz 선택
최대 입력 전압	1 MΩ 350 V (DC + AC pk, 440 Hz까지), 1 MHz에서 12 Vrms로 감소 · 50 Ω 12 Vrms
채널 간 스큐	25 ps rms (교정 후)
RF 입력 C 옵션 10	0.1 ~ 3 GHz · 프리스케일러 16 · N형 암 · 50 Ω (VSWR 2.5:1 미만 전형) · 입력 전력 -21 ~ +35 dBm (100 ~ 300 MHz), -27 ~ +35 dBm (0.3 ~ 2.5 GHz), -21 ~ +35 dBm (2.5 ~ 2.7 GHz), -15 ~ +35 dBm (2.7 ~ 3.0 GHz) · 최대 동작 및 손상 한계 +35 dBm
RF 입력 C 옵션 110	0.4 ~ 24 GHz (출고 시 10 GHz, 15 · 20 · 24 GHz 소프트웨어 업그레이드) · 프리스케일러 64 · 2.92 mm(SMA 호환) 암 · 50 Ω (VSWR 2.0:1 미만 전형) · AM 허용 90% 초과 · 최대 동작 +20 dBm · 손상 한계 +27 dBm
시간 분해능	타임스탬프 7 ps
주파수 분해능	12자리/s (1초), 통계 향상 알고리즘으로 최대 13자리/s
측정 속도	내장 메모리로 최대 20 M 측정/s · 게이트·샘플 간격 OFF 또는 50 ns ~ 10000 s
측정 기능	주파수 · 주파수 비 (4×10⁻¹⁴ ~ 2.4×10¹³) · 주기 (단일 2.5 ns ~ 1000 s) · 시간 간격 (-1000 s ~ +1000 s, 최소 펄스 폭 1.5 ns) · 펄스 폭 (1.5 ns ~ 1000 s) · 상승/하강 시간·슬루 속도 · 듀티 (0.000001 ~ 0.999999) · 위상 (-180° ~ +180°) · 토털라이즈 (1 ~ 10¹⁵) · 전압 Vmax/Vmin/Vp-p (±5 V, ±50 V)
선택 측정 기능	TIE (옵션 151) · 주파수 오프셋 (옵션 152) · ADEV 표시 (옵션 161)
통계	표본 수 2 ~ 16 × 10⁶ · 최대 20 MSa/s 수집
타임베이스 (루비듐 내장)	<5×10⁻¹¹/월 · <5×10⁻¹⁰/년 · ADEV τ=1 s <5×10⁻¹¹, τ=10 s <2×10⁻¹¹ · 록까지 6분 · 밀폐 상태 전자 교정(암호 보호 메뉴), 교정 기준 주파수 1 · 5 · 10 · 1.544 · 2.048 MHz
GNSS 동기 (옵션 55)	<1×10⁻¹² (24시간 평균 · 월 · 년)
GNSS 수신 (옵션 55)	GPS L1 C/A · L5, Galileo E1 B/C · E5a, GLONASS L1OF, BeiDou B1I · B2a, QZSS L1 C/A · L5 (대역별 개별 켜기/끄기) · 액티브 안테나 이득 17 ~ 50 dB · SMA에 +5 V / 100 mA 급전
외부 동기 입력	1 pps, TTL 50 Ω, SMA (CNT-104R 전용)
기준 입력 · 출력	입력 5 MHz · 10 MHz 정현파 0.1 ~ 5 Vrms 또는 1 MHz 0.2 ~ 5 Vrms, 50 Ω, BNC · 출력 10 MHz 1 Vrms (50 Ω), BNC
암(Arming) 입력	입력 저항 약 1 kΩ · DC ~ 160 MHz · 트리거 약 1.5 V 고정 · 양/음 슬로프 선택 · BNC
프로그래머블 펄스 출력 (옵션 132)	펄스 발생기·게이트 열림·알람 모드 · 주기 10 ns ~ 2 s (2 ns 단위) · 양 폭 4 ns ~ 2 s · 최소 음 폭 6 ns · 상승 시간 2.5 ns · 출력 50 Ω · 낮음 0.4 V 미만 · 높음 4.5 ~ 5.25 V (개방) / 2.0 ~ 2.5 V (50 Ω 부하) · BNC
화면 · 조작	5인치 컬러 터치 TFT 1280 × 720 백라이트 + 웹 UI · 전면 입력 · 값·통계·분포·타임라인·ADEV(옵션 161) 보기
원격 인터페이스	Ethernet 10/100/1000 Mbps (웹 UI · VNC · SCPI over HiSLIP) · 후면 USB 2.0 Type B (RNDIS) · 전면 USB Type A 2개 (5 V, 0.5 A) · 외장 Wi-Fi 동글 WLAN (TP-Link TL-WN321G, Archer T4U v.2/v.3) · GPIB 옵션 26 (IEEE 488.2 / SCPI 1999)
원격 전송 속도	블록 모드 최대 170k 측정/s, 개별 최대 425 측정/s · GPIB 블록 모드 최대 7.3k 측정/s, 개별 220 측정/s
데이터 저장	내장 RAM (20 MSa/s에서 16k 표본, 3.125 ~ 12.5 MSa/s에서 32M 표본) · 비휘발성 내장 메모리 · USB 스틱 · 연결된 PC · 데이터 형식 ASCII, IEEE 배정밀도 부동소수점, 패킹
전원	AC 100 ~ 240 V, 50 ~ 60 Hz, <70 W (최대 구성)
크기 · 무게	210 × 90 × 395 mm · 3 kg
동작 · 보관 환경	동작 0 ~ +50 °C, 5 ~ 75% RH (벤치) · 0 ~ +40 °C (랙) · 보관 -40 ~ +71 °C · 고도 4600 m (안전 승인 2000 m) · 설치 범주 II · 오염도 2 · 실내 전용
내진동 · 내충격	MIL-PRF-28800F Class 3 · 30 G 반사인파 충격
안전 · EMC	EN 61010-1:2011 · CE · EN 61326-1:2013 (EN 61000-6-2:2008의 강화 시험 수준) Class B
보증	2년 (등록 시 3년 무상)

활용 분야

교정실에서
현장까지

교정실 병렬 교정 — 발진기와 클록 1~4대를 한 번에 교정해 기준기 점유 시간을 줄입니다.
현장 이동 기준 — 현장에 가져가는 기준 클록으로 사용해 설비 간 동기 상태를 점검합니다.
사내 기준기 — 여러 측정 시스템에 10 MHz 기준 출력을 공급합니다.
변조 신호 분석 — 빠르게 변하는 주파수를 갭 없이 기록해 시간 축으로 분석합니다.

선택 가이드

기준기 유무와
GNSS 제어 선택

이럴 때 (현장 조건)	권장 구성	선택 이유
외부 10 MHz 기준이 이미 있을 때	CNT-104S	4채널·7 ps 측정은 같고 루비듐 기준만 빠진 구성입니다.
기준까지 한 대에 두고 싶을 때	CNT-104R	루비듐 10 MHz를 내장해 외부 기준기 없이 교정을 시작합니다.
장기 드리프트까지 위성 신호로 잡고 싶을 때	CNT-104R + 옵션 55	24시간 평균과 월·연 단위 모두 1×10⁻¹² 미만으로 에이징을 제어합니다.

네 채널 측정값이 표시된 카운터 전면

구성·옵션

주문 시 고르는
옵션 구성

구분	항목
기본	4채널 400 MHz, 7 ps, 20 MSa/s, 루비듐 10 MHz 내장
GNSS 제어	옵션 55 GNSS 동기 · 옵션 01/200 멀티 GNSS 안테나(40 dB) · 안테나 케이블 02/20T · 02/50T · 02/130T · SMA-TNC 어댑터 02/A
RF 입력 C	옵션 10 (3 GHz) · 옵션 110 (0.4 ~ 24 GHz)
소프트웨어 라이선스	옵션 132 (펄스 출력) · 151 (TIE) · 152 (주파수 오프셋) · 161 (ADEV)
인터페이스	옵션 26 GPIB
교정 · 보증	옵션 90/07 (교정서) · 90/07A (ISO/IEC 17025 교정) · 95/05 (보증 2년 연장)
랙 · 케이스	22/90 (1U 랙 키트) · 22/04 (하프 랙 키트) · 22/05 (2유닛 랙 키트) · 27 (소프트 케이스) · 27H (하드 케이스)

CNT-104R과 함께 보는
주파수 분석 장비

CNT-104R은 CNT-104S와 비교해 무엇이 다릅니까?
CNT-104R은 루비듐 10 MHz 기준을 본체에 내장한 모델입니다. 4채널과 7 ps 측정은 CNT-104S와 같으므로 외부 기준기가 이미 있다면 CNT-104S로도 충분합니다.
CNT-104R은 GNSS로 동기하면 정기 교정이 필요 없습니까?
필요합니다. GNSS 동기는 UTC에 이어지는 기준일 뿐 KOLAS 교정성적서를 대신하지 않으므로 품질체계의 교정 주기는 별도로 운영하세요.
CNT-104R은 GNSS 안테나도 함께 공급합니까?
옵션 01/200 멀티 GNSS 안테나와 케이블 옵션 02/20T, 02/50T, 02/130T를 선택할 수 있습니다. 안테나 설치 위치에서 본체까지의 거리를 알려 주시면 알맞은 케이블 길이를 안내합니다.
CNT-104R로 24 GHz 신호도 측정할 수 있습니까?
옵션 110을 선택하면 측정할 수 있습니다. 출고 시에는 10 GHz로 제한되어 있어 15 GHz, 20 GHz, 24 GHz가 필요하면 소프트웨어 업그레이드를 추가하세요.
