Pendulum CNT-102B 다중 채널 주파수 분석기

Pendulum CNT-102B 다중 채널 주파수 분석기

MODEL
CNT-102B
브랜드
PENDULUM
제품문의 구매하기

화면 없이 시험 랙에 넣는
2채널 주파수 분석기

Pendulum CNT-102B 블라인드 패널 다채널 주파수 분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-102B는 CNT-102와 같은 400 MHz 2채널 측정 엔진에서 화면을 빼고 입력을 후면으로 옮긴 블라인드 패널형 다채널 주파수 분석기(2채널 주파수 카운터)입니다. 14 ps 타임스탬프로 측정하며 웹 UI와 SCPI 명령으로 제어하는 자동 시험 시스템용 장비입니다.

화면이 없는 만큼 MTBF가 1만 시간 이상 길어지고 측정 중 화면 조작으로 시험이 끊기는 일도 없습니다. Ethernet 한 가닥으로 설정과 결과 수집을 모두 처리하며, 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

2 × 400 MHz

병렬 · 독립 갭 프리 채널

14 ps

타임스탬프 분해능

웹 UI · SCPI

화면 없이 원격 제어

2U

19인치 랙에 두 대 설치

특징

화면을 없애
시스템 신뢰도를 확보

핵심 특징현장에서 달라지는 점
블라인드 패널 설계전면에 화면과 키가 없어 시험 중 우발적인 조작이나 측정 중단이 생기지 않고 측정값을 현장에서 노출하지 않습니다.
MTBF 1만 시간 이상 연장화면과 백라이트 부품이 빠진 구조여서 상시 가동하는 시험 시스템의 고장 간격이 길어집니다.
후면 입력 배치모든 측정 입력이 뒤쪽에 있어 랙 배선이 전면으로 나오지 않고 케이블 정리가 쉽습니다.
병렬 두 채널 14 ps 측정두 신호를 나란히 갭 없이 추적하므로 ATE 시험 한 스텝에서 카운터 두 대 역할을 합니다.
변조 영역과 주파수 정착 측정주파수 스윕, 과도 현상, 발진기와 PLL 정착을 시간 그래프로 기록해 시험 보고서에 첨부할 수 있습니다.
웹 UI · VNC · SCPI시험 프로그램은 SCPI로 제어하고 점검할 때는 VNC로 화면을 띄워 확인합니다.

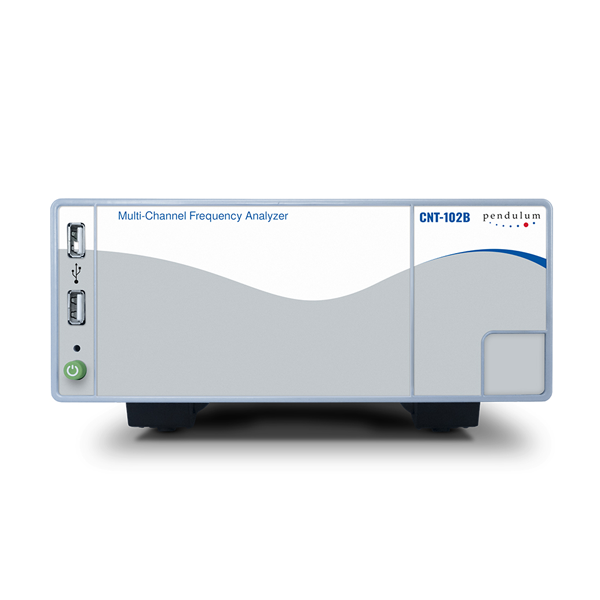

PENDULUM CNT-102B - USB 포트와 전원 버튼이 있는 분석기 전면
USB 포트와 전원 버튼이 있는 분석기 전면

랙 설치

자동 시험 랙에
설치하는 방법

Option 22/05 랙 어댑터는 19인치 2U에 두 대를 나란히 고정해 카운터 4개 분량을 확보합니다. 입력이 후면에 있으므로 랙 앞면에는 측정 케이블이 나오지 않으며, 전면에서 입력을 쓰고 싶다면 Option 12A/12C로 입력 위치를 전면으로 옮길 수 있습니다. 소비전력은 최대 구성에서 70 W 미만이므로 랙 단위 전원 설계에 그대로 반영하세요.

랙 뒷면의 입력 배선

후면 패널에 입력 A·B BNC와 Ethernet, USB, 기준 입출력이 모여 있어 시험 시스템의 신호 배선이 한 면에서 끝납니다. 배선 후에는 웹 UI로 접속해 두 채널의 트리거 레벨과 결합 방식을 설정합니다.

원격 제어

웹 UI와 SCPI로
설정하는 순서

최초 접속은 Ethernet의 웹 UI로 시작하며, 이후 시험 프로그램은 SCPI over HiSLIP으로 제어합니다. 블록 모드에서는 최대 170k 측정값/s, 개별 읽기에서는 최대 425 측정값/s로 결과를 전송하고 GPIB를 쓰면 속도가 낮아지므로 처리량이 중요한 시스템은 Ethernet이나 USB를 우선하세요.

사용 방법

CNT-102B 화면 없이 쓰는
웹 UI·SCPI 원격 설정

CNT-102B는 화면이 없는 블라인드 패널형이라 설정과 결과 수집을 원격으로 합니다. 웹 UI로 조작하고 시험 프로그램에서는 SCPI 명령을 보냅니다.

소프트웨어·도구하는 일
웹 UI화면 없이 브라우저로 설정 변경과 데이터 내려받기
VNC본체 화면 구성을 PC 화면에 그대로 표시
SCPI (HiSLIP)자동 시험 시스템에서 명령으로 제어
소프트웨어 라이선스 (Option 121, 122)7 ps 분해능(Option 121), 20 M 측정/s(Option 122)를 추가

처음 연결하는 순서

순서할 일
1후면 Ethernet 단자에 케이블을 연결해 시험 시스템의 네트워크에 연결합니다.
2브라우저로 본체의 웹 UI에 접속합니다.
3웹 UI에서 입력 조건과 측정 함수를 설정합니다.
4시험 프로그램에서는 *IDN?으로 연결을 확인합니다.
5*RST; *CLS 다음 :SYST:CONF로 조건을 보내고 :INIT으로 측정한 뒤 :FETCh로 값을 읽습니다.

SCPI 명령 예시

명령하는 일
*IDN?제품 정보 읽기
*RST; *CLS초기화와 상태 지우기
:SYST:CONF?현재 설정 읽기
:SYST:ERR?오류 큐 확인
:INIT; *OPC?측정을 시작하고 완료 대기
:ABOR측정 중지(HOLD 상태)

명령 표기는 CNT-100 시리즈 프로그래머 안내서의 예시 그대로이며 펌웨어 v1.7.7 이상 기준입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

랙 뒷면에서 GPIB(Option 26) 케이블이 Ethernet 케이블과 겹치면 직선형 GPIB 케이블이나 GPIB 포트 익스텐더를 사용하세요.

사양

후면 입력 2채널
원격 제어 사양

항목사양
채널2 × 400 MHz, 병렬 · 독립 갭 프리 타임스탬프 (동시 측정 2개)
입력 A·B 주파수 범위DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz (주파수 측정 0.001 Hz ~ 400 MHz)
입력 임피던스 / 커넥터1 MΩ ‖ 40 pF 또는 50 Ω / BNC
RF 입력 C (옵션)Option 10: 100 MHz ~ 3.0 GHz, Option 110: 0.4 ~ 24 GHz (출고 시 10 GHz, 110/15 · 110/20 · 110/24 소프트웨어 업그레이드로 15 · 20 · 24 GHz)
시간 분해능타임스탬프 14 ps (Option 121 소프트웨어 라이선스로 7 ps)
주파수 분해능12자리/s (1초), 통계 향상 알고리즘 적용 시 최대 13자리/s
측정 속도 (내부 메모리)1 M 측정/s (Option 122 소프트웨어 라이선스로 20 M 측정/s)
샘플 간격1 µs ~ 10,000 s (Option 122 적용 시 50 ns ~ 10,000 s)
통계 샘플 수2 ~ 16×10⁶
측정 기능주파수, 주파수 비율, 주기, 시간 간격, 펄스 폭, 상승·하강 시간, 슬루율, 듀티 팩터, 위상, 토털라이즈, 전압 (Vmax, Vmin, Vp-p), TIE (Option 151), 주파수 오프셋 (Option 152)
보기 모드값, 타임라인, 분포, 통계, 앨런 편차 (Option 161), 변조 영역 분석 (1채널 또는 2채널)
타임베이스표준 TCXO: 월 2×10⁻⁷ 미만 (전형), 년 1×10⁻⁶ 미만 / Option 30 OCXO: 월 1×10⁻⁸ 미만, 년 5×10⁻⁸ 미만 / Option 40 OCXO: 월 3×10⁻⁹ 미만, 년 1.5×10⁻⁸ 미만
디스플레이 · 제어화면 없음 (블라인드 패널), 웹 UI 또는 SCPI로 제어
입력 위치후면 입력 (Option 12A/12C로 전면 이동)
랙 구성Option 22/05: 19인치 2U에 두 대 설치 (카운터 4개)
최대 샘플 속도계산 140 kSa/s, 캡처 1 MSa/s (Option 122 적용 시 20 MSa/s)
MTBF화면이 없는 구조로 1만 시간 이상 연장
펄스 출력 (소프트웨어 옵션)Option 132: 0.5 Hz ~ 100 MHz
원격 인터페이스Gigabit Ethernet (웹 서버, VNC, SCPI over HiSLIP), 외장 Wi-Fi 동글 WLAN, USB 2.0 (후면 장치, RNDIS), GPIB (Option 26)
측정값 전송 속도Ethernet · USB 블록 모드 최대 170k 측정값/s, 개별 최대 425 측정값/s, GPIB 블록 7.3k · 개별 220 측정값/s
환경동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C
전원100 ~ 240 V AC, 70 W 미만 (최대 구성)
크기 · 무게210 × 90 × 395 mm, 순중량 3 kg
보증2년 (제품 등록 시 3년 무상)

활용 분야

무인 시험 시스템
적용 현장

  • ATE 자동 시험 랙 — 카운터 두 대 분량을 한 대로 대신해 랙 공간을 줄입니다.
  • 발진기 생산 시험 — 제품마다 주파수와 정착 시간을 기록해 합격 판정에 사용합니다.
  • 무인 상시 측정 시스템 — 웹 UI와 SCPI로 원격 감시하며 장기간 로깅합니다.
  • 변조 신호 연구 — 주파수 대 시간 곡선으로 변조 방식별 천이 특성을 분석합니다.

선택 가이드

블라인드 패널
CNT-102B 선택 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
화면으로 직접 보며 2채널을 설정할 때CNT-102터치스크린과 전면 입력을 갖춘 벤치형입니다.
화면 없이 2채널을 랙에 설치할 때CNT-102B후면 입력과 블라인드 패널로 자동 시험 시스템에 맞춥니다.
화면 없이 4채널이 필요할 때CNT-104B같은 블라인드 패널에 4채널을 갖춰 2U에 카운터 8개를 설치합니다.
4채널과 7 ps 분해능을 터치스크린으로 쓸 때CNT-104S4채널 터치스크린형으로 7 ps와 20 M 측정/s가 기본입니다.

구성·옵션

입력 위치·확장
옵션

구분내용
RF 입력 COption 10 (3 GHz) · Option 110 (0.4 ~ 24 GHz, 출고 시 10 GHz)
타임스탬프 옵션Option 121 (7 ps, 소프트웨어 라이선스)
측정 속도 옵션Option 122 (20 M 측정/s, 소프트웨어 라이선스)
타임베이스표준 TCXO · Option 30 OCXO · Option 40 OCXO
원격 인터페이스Ethernet · USB 2.0 · 외장 Wi-Fi 동글 WLAN · GPIB (Option 26)
입력 위치후면 기본 · Option 12A/12C로 전면
소프트웨어 옵션Option 132 (펄스 출력) · 151 (TIE 측정) · 152 (주파수 오프셋) · 161 (앨런 편차 보기)
랙 구성Option 22/05 (19인치 2U, 두 대)

교정 연계

무인 시스템은 점검 기회가 적으므로 교정 일정을 시험 계획에 미리 반영하는 편이 안전합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
