Pendulum CNT-104B 다중 채널 주파수 분석기

Pendulum CNT-104B 다중 채널 주파수 분석기

MODEL
CNT-104B
브랜드
PENDULUM
제품문의 구매하기

4채널을 후면 입력으로 받는
랙형 주파수 분석기

Pendulum CNT-104B 블라인드 패널 4채널 주파수 분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-104B는 400 MHz 독립 채널 4개를 후면 입력으로 받는 블라인드 패널형 4채널 주파수 분석기(4채널 주파수 카운터, CNT-100 시리즈)로, 웹 UI와 SCPI 명령으로 제어하며 19인치 2U에 두 대를 설치해 카운터 8개 분량의 측정 밀도를 확보합니다.

기본 14 ps와 1 M 측정/s는 필요할 때 소프트웨어 라이선스로 7 ps와 20 M 측정/s까지 올라가므로 초기 구성과 향후 요구를 나눠 투자할 수 있습니다. 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

4 × 400 MHz

병렬 · 독립 갭 프리 채널

8개

19인치 2U 랙에 두 대 설치 시 카운터 수

14 ps

기본 타임스탬프 분해능

1 M/s

기본 측정 속도

특징

화면 없는 4채널의
구성 이점

핵심 특징현장에서 달라지는 점
화면 없는 구조시험 중 화면 조작으로 측정이 끊기는 일이 없고 상시 가동 장비의 고장 요인이 줄어듭니다.
MTBF 1만 시간 이상 연장무인 라인에서 점검 주기를 길게 잡을 수 있어 유지 보수 부담이 줄어듭니다.
4채널 갭 프리 측정데드타임 없이 주파수와 주기를 연속으로 측정해 여러 지점의 신호를 한 장비로 측정할 수 있습니다.
웹 UI · 원격 제어PC나 태블릿에서 설정하고 결과를 확인하므로 랙 앞에 서지 않고도 시험 상태를 점검할 수 있습니다.
변조 영역 분석FM, FSK, PWM 신호의 주파수 변화를 그래프로 확인합니다.
성능 업그레이드 라이선스7 ps와 20 M 측정/s를 키 입력으로 추가하므로 장비를 새로 구매하지 않고 시험 요구 수준을 높일 수 있습니다.

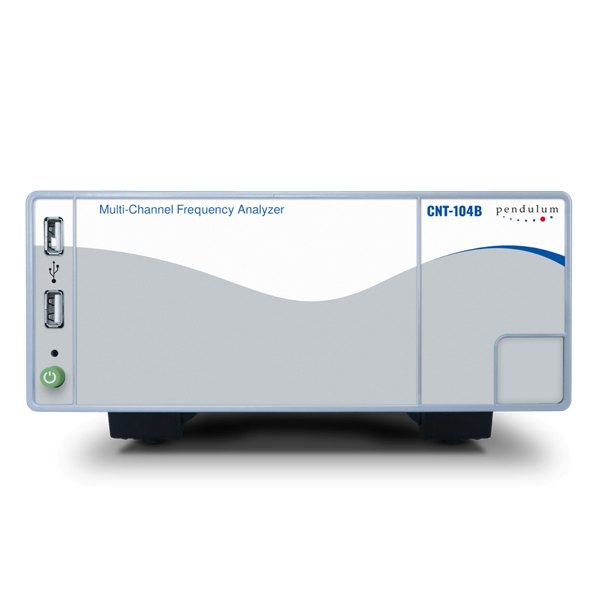

PENDULUM CNT-104B - USB 포트와 전원 버튼이 있는 분석기 전면
USB 포트와 전원 버튼이 있는 분석기 전면

랙 밀도

2U에 카운터 8개를
설치하는 구성

Option 22/05 랙 어댑터에 두 대를 나란히 설치하면 4채널 장비 둘이 2U를 채워 병렬 카운터 8개가 됩니다. 입력은 후면에 있으므로 랙 앞면에는 케이블이 나오지 않고, 전면 입력이 필요하면 Option 12A/12C로 위치를 옮깁니다. 최대 구성의 소비전력이 장비당 70 W 미만이라는 점을 랙 전원 설계에 반영하세요.

고밀도 설치와 후면 배선

장비 한 대가 입력 A·B와 기준 입출력, Ethernet, USB를 후면에 모아 두므로 랙 뒷면에서 배선을 마칩니다. 한 쌍의 CNT-104B가 맡는 8채널 측정은 ATE 한 스테이션의 카운터 요구를 한 번에 채웁니다.

성능 업그레이드

7 ps와 20 M/s로
올리는 순서

Option 121은 타임스탬프를 14 ps에서 7 ps로, Option 122는 측정 속도를 1 M 측정/s에서 20 M 측정/s로 올리는 소프트웨어 라이선스이며 하드웨어 개조가 필요 없습니다. 7 ps와 20 M 측정/s를 기본으로 사용하고 화면도 필요하다면 CNT-104S가 구성 면에서 단순합니다.

사용 방법

CNT-104B 4채널 원격 제어와
SCPI 시험 프로그램 연결

CNT-104B는 화면 없이 입력 4채널을 갖춘 모델로, 웹 UI와 SCPI로 제어합니다. 랙에 설치한 상태에서 Ethernet으로 설정과 측정값 수집을 합니다.

소프트웨어·도구하는 일
웹 UIPC·태블릿 브라우저에서 설정과 결과 확인
VNC화면 구성을 원격으로 표시
SCPI (HiSLIP)시험 프로그램에서 4채널 측정을 명령으로 제어
소프트웨어 라이선스 (Option 121, 122)7 ps 분해능(Option 121), 20 M 측정/s(Option 122)를 추가

처음 연결하는 순서

순서할 일
1후면 Ethernet 단자를 시험 시스템 네트워크에 연결합니다.
2브라우저로 웹 UI에 접속해 입력 조건을 설정합니다.
3프로그램에서 *IDN?을 보내 응답으로 모델과 펌웨어를 확인합니다.
4*RST; *CLS로 초기화한 뒤 :SYST:CONF로 채널과 측정 함수를 지정합니다.
5설정 직후 :SYST:ERR?로 오류를 확인하고 :INIT으로 측정을 시작합니다.

SCPI 명령 예시

명령하는 일
*IDN?제품 정보와 펌웨어 버전 읽기
*RST; *CLS초기화와 상태 지우기
:SYST:CONF "CouplingA=DC; FilterA=100kHz; SampleInterval=500us; SampleCount=10; Function=Positive Pulse Width A"입력 A 조건과 측정 함수 설정
:SYST:ERR?오류 확인
:INIT측정 시작

명령 표기는 CNT-100 시리즈 프로그래머 안내서의 예시 그대로이며 펌웨어 v1.7.7 이상 기준입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

Ethernet 전송 속도는 개별 읽기가 최대 425 측정값/s, 블록 모드가 최대 170k 측정값/s입니다.

사양

후면 입력 4채널
원격 제어 사양

항목사양
채널4 × 400 MHz, 병렬 · 독립 갭 프리 타임스탬프 (동시 측정 4개)
입력 A·B 주파수 범위DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz (주파수 측정 0.001 Hz ~ 400 MHz)
입력 임피던스 / 커넥터1 MΩ ‖ 40 pF 또는 50 Ω / BNC
RF 입력 C (옵션)Option 10: 100 MHz ~ 3.0 GHz, Option 110: 0.4 ~ 24 GHz (출고 시 10 GHz, 110/15 · 110/20 · 110/24 소프트웨어 업그레이드로 15 · 20 · 24 GHz)
시간 분해능타임스탬프 14 ps (Option 121 소프트웨어 라이선스로 7 ps)
주파수 분해능12자리/s (1초), 통계 향상 알고리즘 적용 시 최대 13자리/s
측정 속도 (내부 메모리)1 M 측정/s (Option 122 소프트웨어 라이선스로 20 M 측정/s)
샘플 간격1 µs ~ 10,000 s (Option 122 적용 시 50 ns ~ 10,000 s)
통계 샘플 수2 ~ 16×10⁶
측정 기능주파수, 주파수 비율, 주기, 시간 간격, 펄스 폭, 상승·하강 시간, 슬루율, 듀티 팩터, 위상, 토털라이즈, 전압 (Vmax, Vmin, Vp-p), TIE (Option 151), 주파수 오프셋 (Option 152)
보기 모드값, 타임라인, 분포, 통계, 앨런 편차 (Option 161), 변조 영역 분석 (1채널 또는 2채널)
타임베이스표준 TCXO: 월 2×10⁻⁷ 미만 (전형), 년 1×10⁻⁶ 미만 / Option 30 OCXO: 월 1×10⁻⁸ 미만, 년 5×10⁻⁸ 미만 / Option 40 OCXO: 월 3×10⁻⁹ 미만, 년 1.5×10⁻⁸ 미만
디스플레이 · 제어화면 없음 (블라인드 패널), 웹 UI 또는 SCPI로 제어
입력 위치후면 입력 (Option 12A/12C로 전면 이동)
랙 구성Option 22/05: 19인치 2U에 두 대 설치 (카운터 최대 8개)
최대 샘플 속도계산 140 kSa/s, 캡처 1 MSa/s (Option 122 적용 시 20 MSa/s)
TIE 측정 (소프트웨어 옵션)Option 151: 시간 간격 오차 측정
MTBF화면이 없는 구조로 1만 시간 이상 연장
펄스 출력 (소프트웨어 옵션)Option 132: 0.5 Hz ~ 100 MHz
원격 인터페이스Gigabit Ethernet (웹 서버, VNC, SCPI over HiSLIP), 외장 Wi-Fi 동글 WLAN, USB 2.0 (후면 장치, RNDIS), GPIB (Option 26)
측정값 전송 속도Ethernet · USB 블록 모드 최대 170k 측정값/s, 개별 최대 425 측정값/s, GPIB 블록 7.3k · 개별 220 측정값/s
환경동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C
전원100 ~ 240 V AC, 70 W 미만 (최대 구성)
크기 · 무게210 × 90 × 395 mm, 순중량 3 kg
보증2년 (제품 등록 시 3년 무상)

활용 분야

다지점 병렬 측정
적용 현장

  • 발진기 생산 시험 — 여러 발진기를 랙에서 한 번에 측정해 합격 판정 시간을 줄입니다.
  • 다지점 시험 — 주파수 콤처럼 여러 지점의 신호를 동시에 비교합니다.
  • 변조 신호 시험 — FM, FSK, PWM 변조 방식을 주파수 대 시간으로 확인합니다.
  • PLL과 신시사이저 점검 — 주파수 정착 시간과 스위칭 시간을 기록합니다.
  • 발진기 안정도 평가 — 지터와 주파수 불안정성을 연속 측정합니다.

선택 가이드

블라인드 패널
CNT-104B 선택 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
화면으로 직접 보며 4채널을 쓸 때CNT-104S전면 입력과 터치스크린이 있고 7 ps · 20 M 측정/s가 기본입니다.
4채널을 랙에 설치해 원격으로만 쓸 때CNT-104B후면 입력과 블라인드 패널로 2U에 카운터 8개를 설치합니다.
루비듐 10 MHz 기준까지 한 대에 넣을 때CNT-104R4채널 엔진에 루비듐 타임베이스를 내장합니다.
2채널로 충분한 랙 시스템일 때CNT-102B같은 블라인드 패널의 2채널 모델입니다.

구성·옵션

업그레이드·랙
옵션

구분내용
기본4 × 400 MHz, 14 ps · 1 M 측정/s
성능 옵션 (소프트웨어)Option 121 7 ps · Option 122 20 M 측정/s
RF 입력 C (옵션)Option 10 (3 GHz) · Option 110 (0.4 ~ 24 GHz)
타임베이스 (옵션)Option 30 · Option 40 OCXO
랙 · 입력 (옵션)Option 22/05 랙 구성 · Option 12A/12C 전면 입력
소프트웨어 옵션Option 132 (펄스 출력) · 151 (TIE) · 152 (주파수 오프셋) · 161 (앨런 편차 보기)

교정 연계

여러 대를 한 랙에 운용하면 교정 시기를 맞추기 쉬우므로 타임베이스 등급을 통일해 두면 유리합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
