Pendulum CNT-104S 4채널 주파수 카운터

MODEL: CNT-104S
브랜드: PENDULUM

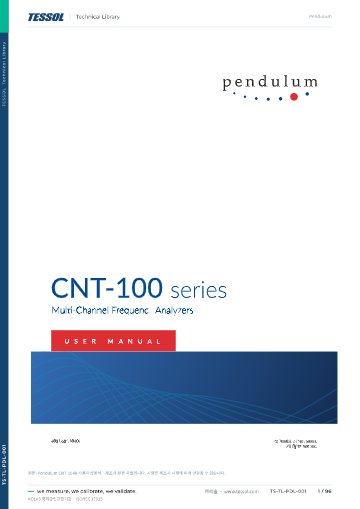

제품 자료: 사용자설명서

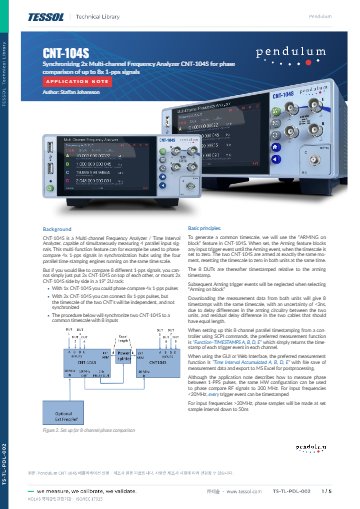

애플리케이션 설명

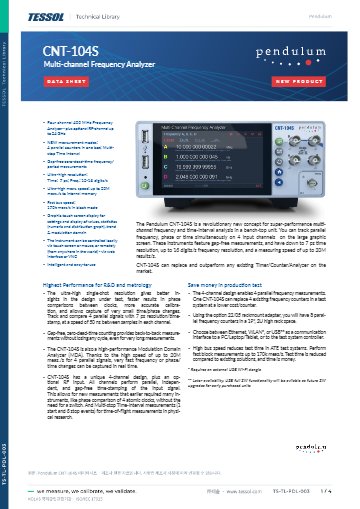

데이터시트

제품문의 구매하기

네 채널 신호를 동시에
끊김 없이 재는 4채널 카운터

Pendulum CNT-104S 4채널 주파수 분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-104S는 400 MHz 독립 채널 4개를 7 ps 타임스탬프로 동시에 측정하는 4채널 주파수 분석기(4채널 주파수 카운터, CNT-100 시리즈)입니다. 최대 20 M 측정/s의 갭 프리 기록으로 발진기 생산 시험과 원자시계 비교에 사용합니다.

네 채널을 병렬로 받으므로 시험 스테이션 한 대가 카운터 네 대의 역할을 하며, 1 start · 3 stop 다중 정지 시간 간격으로 신호의 비행시간까지 측정합니다. 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

4 × 400 MHz

병렬 · 독립 갭 프리 채널

7 ps

타임스탬프 분해능

20 M/s

최대 측정 속도

1 start · 3 stop

다중 정지 시간 간격

특징

4채널 병렬 측정의
실무 이점

핵심 특징	현장에서 달라지는 점
4채널 독립 갭 프리 측정	네 신호의 주파수와 주기를 끊김 없이 함께 기록하므로 발진기 여러 개의 비교 시험이 한 번의 측정 시간으로 끝납니다.
타임스탬프 7 ps 기본 탑재	라이선스 없이 7 ps 분해능을 사용하므로 구매 직후부터 피코초 단위 시간 간격 시험에 투입할 수 있습니다.
다중 정지 시간 간격	한 번의 시작 이벤트 뒤 세 번의 정지 이벤트를 받아 신호의 이동 시간과 반사 지연을 한 측정에서 얻습니다.
앨런 편차 잡음 바닥	발진기의 안정도를 평가할 때 장비 자체의 잡음 바닥이 낮아 측정 한계가 시험 결과를 가리지 않습니다.
변조 영역 분석	FM, FSK, PLL 신호의 주파수 변화를 시간 그래프로 판독합니다.
원격 제어	웹 UI, VNC, SCPI로 PC와 태블릿에서 조작할 수 있고 시험 프로그램에도 연동할 수 있습니다.

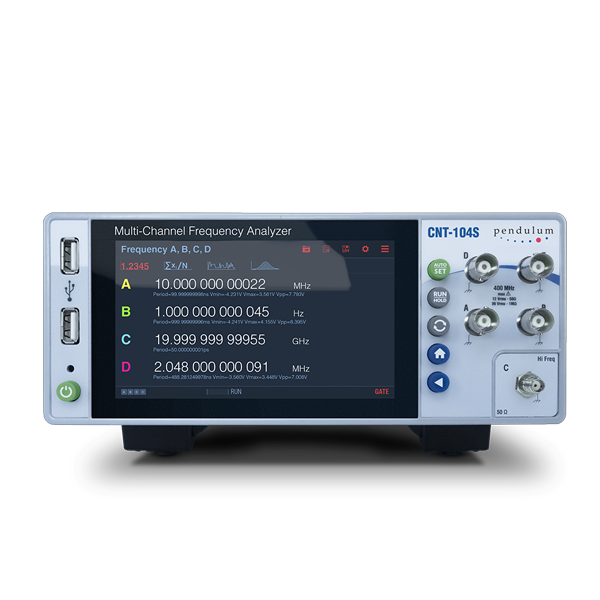

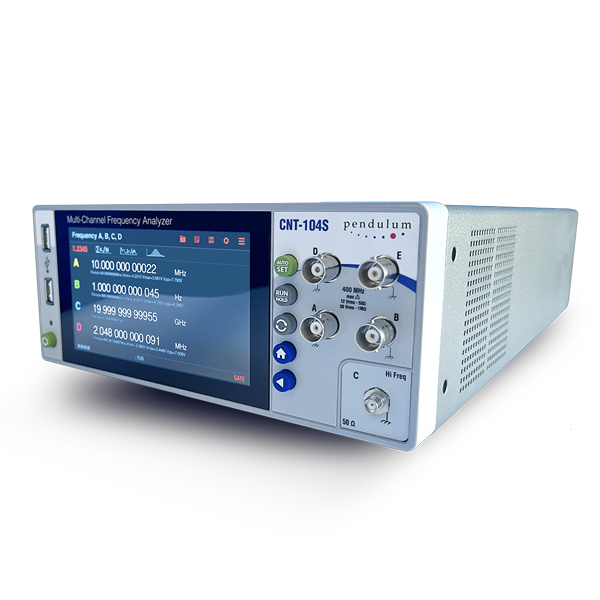

컬러 화면과 입력 단자를 갖춘 카운터 비스듬한 외형

다채널 비교

원자시계 네 대의
위상 동시 비교

채널마다 독립된 갭 프리 타임스탬프를 받으므로 서로 다른 네 기준 신호의 위상 편차를 같은 시간축에 겹쳐 봅니다. 원자시계 네 대를 상호 비교하는 시험에서는 한 쌍씩 번갈아 측정할 때 생기는 시간 간격이 사라지고, 장기 관측 중 어느 시계가 흔들렸는지 그래프로 바로 구분할 수 있습니다.

4개 클록을 한 화면에서 대조

네 입력에 서로 다른 기준 신호를 연결하면 채널별 주파수 추이를 겹쳐 그립니다. 외부 10 MHz 기준 입력(1 · 5 · 10 MHz 사인)을 연결한 뒤 타임베이스를 내부, 외부, 자동 가운데 선택하세요.

비행시간

다중 정지로 읽는
비행시간 측정

다중 정지 시간 간격은 1회의 start 이벤트에 대해 3개의 stop 이벤트를 각각 타임스탬프합니다. 입자 검출이나 초음파·광 펄스의 이동 시간 시험에서 stop 신호가 연달아 들어오는 구조에 맞고, 7 ps 분해능이 이동 거리 환산 오차를 줄입니다.

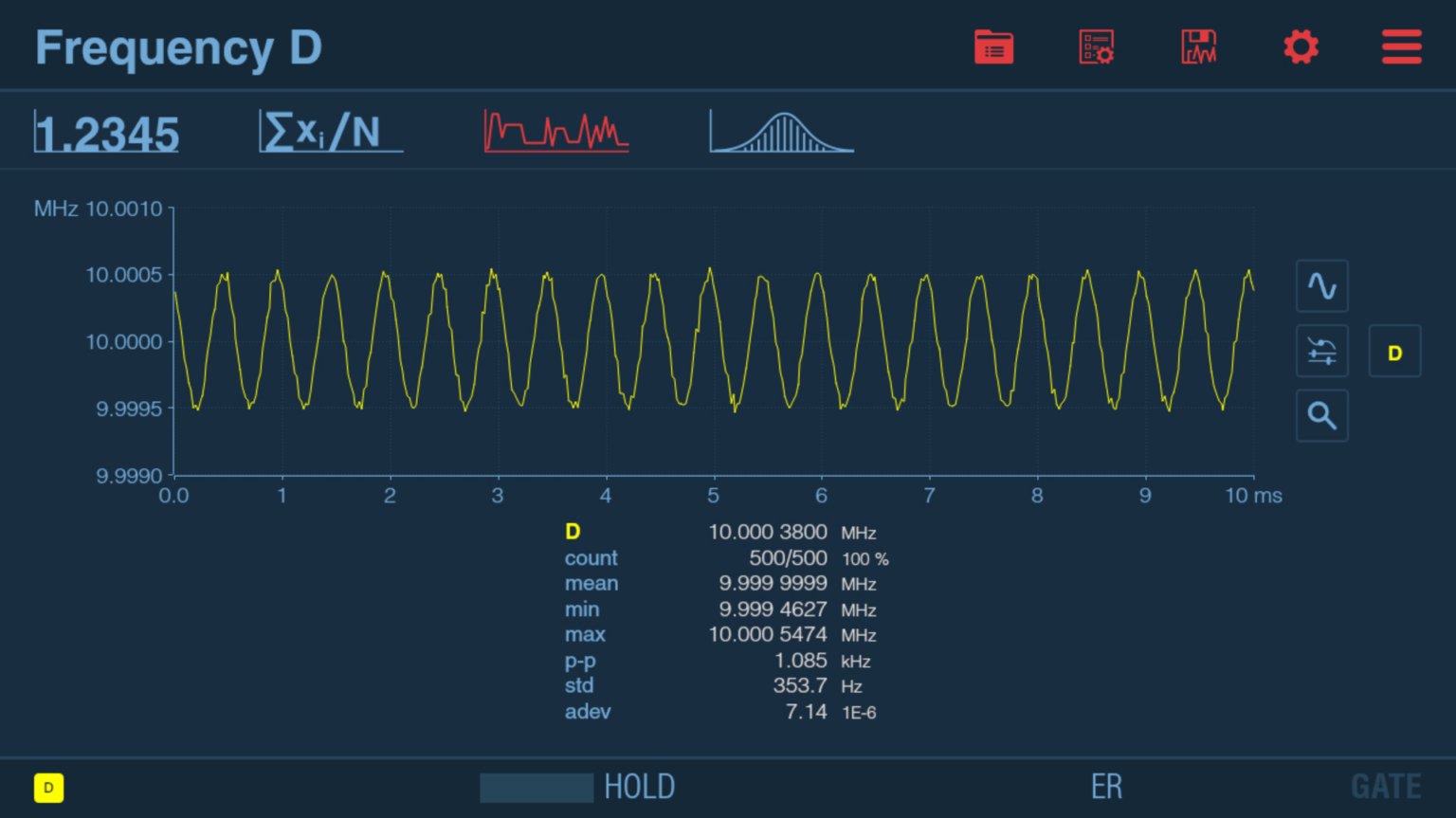

측정 파형과 통계값이 표시된 화면

안정도 평가

앨런 편차로 보는
발진기 안정도

주파수의 앨런 편차 잡음 바닥은 1 s에서 1×10⁻¹¹, 1000 s에서 1×10⁻¹⁴이며 7 ps 모델에서 확보됩니다. 시험 대상 발진기의 안정도가 이 값보다 훨씬 나쁘면 장비 잡음은 결과에 영향을 주지 않으므로, 상용 OCXO 수준의 발진기 선별 시험은 이 범위에서 판정합니다. 루비듐 급 발진기의 정밀 평가는 CNT-104R을 검토하세요.

사용 방법

CNT-104S 터치스크린과
웹 UI·VNC 원격 사용

CNT-104S는 5인치 터치스크린으로 직접 조작하고 같은 설정을 웹 UI와 VNC, SCPI로 원격에서도 다룹니다. 연결은 Gigabit Ethernet, 후면 USB, 외장 Wi-Fi 동글, GPIB(Option 26)를 선택합니다.

소프트웨어·도구	하는 일
웹 UI	PC·태블릿 브라우저로 설정과 결과 확인
VNC	본체 화면을 PC·태블릿에 표시
SCPI (HiSLIP)	시험 프로그램에 연동
Autoset 기능	입력 파형에 맞춰 설정을 자동으로 선택

처음 연결하는 순서

순서	할 일
1	Ethernet 케이블로 CNT-104S를 네트워크에 연결합니다.
2	PC 브라우저로 웹 UI에 접속합니다.
3	VNC 클라이언트로 접속하면 본체 화면이 그대로 나타납니다.
4	프로그램에서는 *IDN?으로 응답을 확인합니다.
5	RST; CLS 후 :SYST:CONF로 조건을 보내고 :INIT으로 측정합니다.

SCPI 명령 예시

명령	하는 일
*IDN?	제품 정보 읽기(응답 예: Pendulum, CNT-104S, 000024, v1.1.1 2022-11-24)
RST; CLS	초기화와 상태 지우기
:SYST:CONF "CouplingA=DC; FilterA=100kHz; SampleInterval=500us; SampleCount=10; Function=Positive Pulse Width A"	조건 설정
:SYST:ERR?	오류 확인
:INIT; *OPC?	측정 시작과 완료 대기

명령 표기는 CNT-100 시리즈 프로그래머 안내서의 예시 그대로이며 펌웨어 v1.7.7 이상 기준입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

본체 앞면 USB 호스트 단자에는 키보드·마우스, Wi-Fi 동글, 저장용 USB 메모리를 꽂을 수 있습니다.

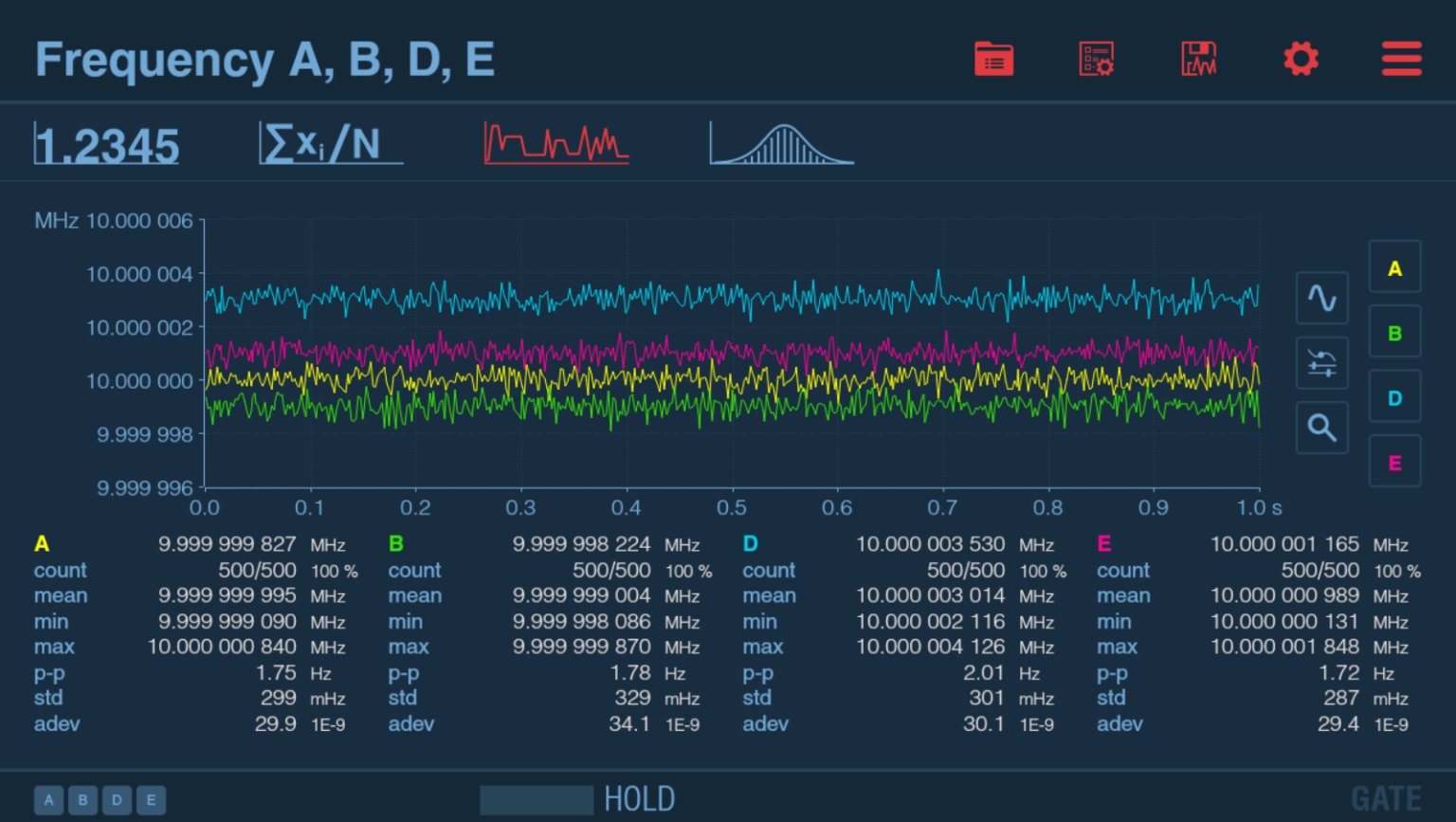

여러 채널 측정값과 추이 그래프 화면

사양

4채널 7 ps
20 M 측정/s 사양

항목	사양
채널	4 × 400 MHz, 병렬 · 독립 갭 프리 타임스탬프 (동시 측정 4개)
입력 A·B 주파수 범위	DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz (주파수 측정 0.001 Hz ~ 400 MHz)
입력 임피던스 / 커넥터	1 MΩ ‖ 40 pF 또는 50 Ω / BNC
RF 입력 C (옵션)	Option 10: 100 MHz ~ 3.0 GHz, Option 110: 0.4 ~ 24 GHz (출고 시 10 GHz, 110/15 · 110/20 · 110/24 소프트웨어 업그레이드로 15 · 20 · 24 GHz)
시간 분해능	타임스탬프 7 ps
주파수 분해능	12자리/s (1초), 통계 향상 알고리즘 적용 시 최대 13자리/s
측정 속도 (내부 메모리)	최대 20 M 측정/s (채널당 샘플 간격 50 ns)
샘플 간격	50 ns ~ 10,000 s
통계 샘플 수	2 ~ 16×10⁶
측정 기능	주파수, 주파수 비율, 주기, 시간 간격, 펄스 폭, 상승·하강 시간, 슬루율, 듀티 팩터, 위상, 토털라이즈, 전압 (Vmax, Vmin, Vp-p), TIE (Option 151), 주파수 오프셋 (Option 152)
보기 모드	값, 타임라인, 분포, 통계, 앨런 편차 (Option 161), 변조 영역 분석 (1채널 또는 2채널)
타임베이스	표준 TCXO: 월 2×10⁻⁷ 미만 (전형), 년 1×10⁻⁶ 미만 / Option 30 OCXO: 월 1×10⁻⁸ 미만, 년 5×10⁻⁸ 미만 / Option 40 OCXO: 월 3×10⁻⁹ 미만, 년 1.5×10⁻⁸ 미만
디스플레이 · 제어	5인치 컬러 터치스크린 (1280 × 720) + 웹 UI
입력 위치	전면 입력 (Option 11A/11C로 후면 이동)
랙 구성	Option 22/05: 19인치 2U에 두 대 설치 (카운터 최대 8개)
최대 샘플 속도	계산 140 kSa/s, 캡처 20 MSa/s
다중 정지 시간 간격	1 start · 3 stop 이벤트 (비행시간 측정)
앨런 편차 잡음 바닥 (주파수)	1 s에서 1×10⁻¹¹, 1000 s에서 1×10⁻¹⁴
외부 기준 입력	1 · 5 · 10 MHz 사인, 타임베이스 내부 · 외부 · 자동 선택
펄스 출력 (소프트웨어 옵션)	Option 132: 0.5 Hz ~ 100 MHz
원격 인터페이스	Gigabit Ethernet (웹 서버, VNC, SCPI over HiSLIP), 외장 Wi-Fi 동글 WLAN, USB 2.0 (후면 장치, RNDIS), GPIB (Option 26)
측정값 전송 속도	Ethernet · USB 블록 모드 최대 170k 측정값/s, 개별 최대 425 측정값/s, GPIB 블록 7.3k · 개별 220 측정값/s
환경	동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C
전원	100 ~ 240 V AC, 70 W 미만 (최대 구성)
크기 · 무게	210 × 90 × 395 mm, 순중량 3 kg
보증	2년 (제품 등록 시 3년 무상)

활용 분야

4채널 동시 측정이
필요한 현장

발진기 생산 시험 — 여러 발진기의 주파수를 한 번에 확인해 시험 사이클을 줄입니다.
원자시계 상호 비교 — 네 대의 위상을 같은 시간축에서 장기 관측합니다.
비행시간 측정 — 다중 정지 이벤트로 신호의 이동 시간을 측정합니다.
물리 연구 — 검출기 신호의 도달 시간차를 피코초 단위로 기록합니다.
변조·안정도 평가 — FM, FSK, PLL 신호와 발진기 안정도를 분석합니다.

선택 가이드

CNT-104S가
맞는 경우

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
터치스크린으로 직접 보며 4채널을 쓸 때	CNT-104S	전면 입력과 5인치 화면에 7 ps · 20 M 측정/s가 기본입니다.
4채널을 시험 랙에서 원격으로만 쓸 때	CNT-104B	화면 없는 후면 입력형으로 7 ps · 20 M 측정/s는 옵션입니다.
루비듐 10 MHz 기준까지 한 대에 넣을 때	CNT-104R	같은 4채널 엔진에 루비듐 타임베이스와 GNSS 옵션을 갖춥니다.
채널이 2개면 충분할 때	CNT-102	14 ps 타임스탬프의 2채널 입문 모델입니다.

측정값이 표시된 화면과 입력 단자 전면

구성·옵션

기본 구성과
추가 옵션

구분	내용
기본	4 × 400 MHz, 7 ps · 20 M 측정/s
RF 입력 C (옵션)	Option 10 (3 GHz) · Option 110 (0.4 ~ 24 GHz)
타임베이스 (옵션)	Option 30 · Option 40 OCXO
원격 · 랙 (옵션)	Option 26 GPIB · Option 22/05 랙 어댑터
소프트웨어 옵션	Option 132 (펄스 출력) · 151 (TIE) · 152 (주파수 오프셋) · 161 (앨런 편차 보기)

교정 연계

발진기 비교 시험의 신뢰도는 카운터 타임베이스의 교정 상태에 달려 있으므로 OCXO 옵션과 사용 주기에 맞는 교정 계획이 필요합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

CNT-104S와 함께 보는
CNT-100 시리즈

CNT-104S는 CNT-104R과 무엇이 다릅니까?
CNT-104R은 같은 4채널 측정에 루비듐 10 MHz 기준을 내장한 모델입니다. 외부 기준기를 이미 운용한다면 CNT-104S로 충분합니다.
CNT-104S의 7 ps는 기본 사양입니까?
네, CNT-104S는 7 ps와 20 M 측정/s가 기본입니다. CNT-104B는 같은 사양을 소프트웨어 라이선스 옵션으로 올립니다.
CNT-104S에 외부 10 MHz 기준을 연결할 수 있습니까?
네, 후면 기준 입력에 1 · 5 · 10 MHz 사인파를 연결하고 타임베이스를 내부, 외부, 자동 가운데 선택합니다.
CNT-104S를 화면 없이 원격으로 사용할 수 있습니까?
네, 웹 UI와 VNC, SCPI로 원격 제어할 수 있습니다. 화면이 필요 없는 랙 설치라면 CNT-104B를 함께 검토하세요.

Pendulum CNT-104S 4채널 주파수 카운터

네 채널 신호를 동시에
끊김 없이 재는 4채널 카운터
