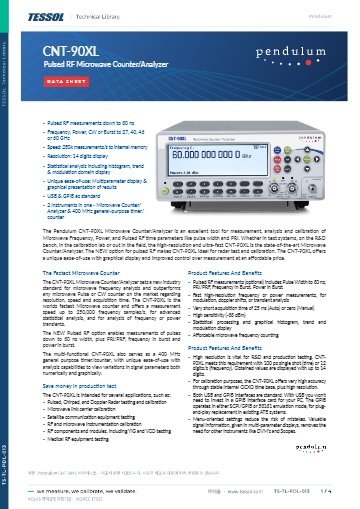

제품 자료: 데이터시트

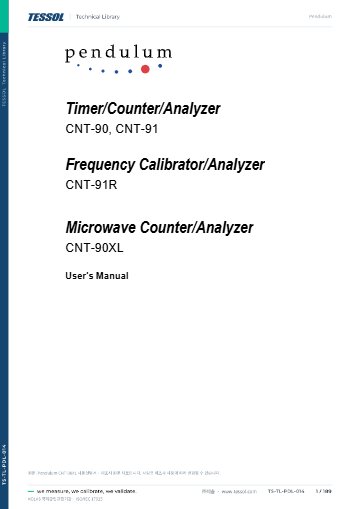

사용설명서

제품문의 구매하기

마이크로파 주파수와 전력을
함께 재는 카운터·분석기

Pendulum CNT-90XL 마이크로파 주파수 카운터·분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-90XL은 입력 C로 0.3 GHz에서 최대 60 GHz까지 주파수와 전력을 함께 측정하는 마이크로파 주파수 카운터·분석기(Microwave Frequency Counter)입니다. 27G·40G·46G·60G 네 모델로 구성되며 레이더와 위성통신 장비의 반송파 시험에 사용합니다.

입력 C 전력은 0.01 dBm 분해능으로 읽고 전형 정확도가 27 GHz까지 1 dB 미만이어서 반송파 레벨 점검을 주파수 측정과 한 번에 마칩니다. 입력 A·B는 400 MHz 범용 타이머·카운터로 동작하며, 이 장비는 (주)테솔이 국내에 공식 공급합니다.

27 ~ 60 GHz

모델별 입력 C 상한 주파수

30 ns

Option 28 펄스 폭 측정 하한

0.01 dBm

입력 C 전력 분해능

250k/s

내부 메모리 측정 속도

특징

마이크로파 대역의
주파수·전력 측정

핵심 특징	현장에서 달라지는 점
입력 C 0.3 GHz부터 마이크로파까지	하나의 입력으로 낮은 마이크로파부터 상한 주파수까지 이어서 측정하므로 대역별로 입력을 바꿔 꽂는 일이 없습니다.
주파수와 전력의 동시 측정	반송파의 주파수와 레벨을 한 번의 연결로 읽어 별도 전력계를 연결하는 시간을 줄입니다.
자동·수동 획득	자동 모드는 20~30 ms 전형 시간에 신호를 찾고, 수동 모드는 ±40 MHz 안에서 획득 시간이 0이어서 알려진 신호를 즉시 측정합니다.
펄스 RF 분석(Option 28)	펄스 폭 30 ns부터 PRI·PRF와 버스트 안의 주파수·전력을 읽어 레이더 모듈의 펄스 특성을 점검합니다.
400 MHz 입력 A·B	기준 클록과 저주파 신호는 같은 장비에서 측정하므로 별도 카운터가 필요 없습니다.
배터리 옵션	Option 23/90 배터리로 설비 현장에서 전원선 없이 반송파를 점검합니다.

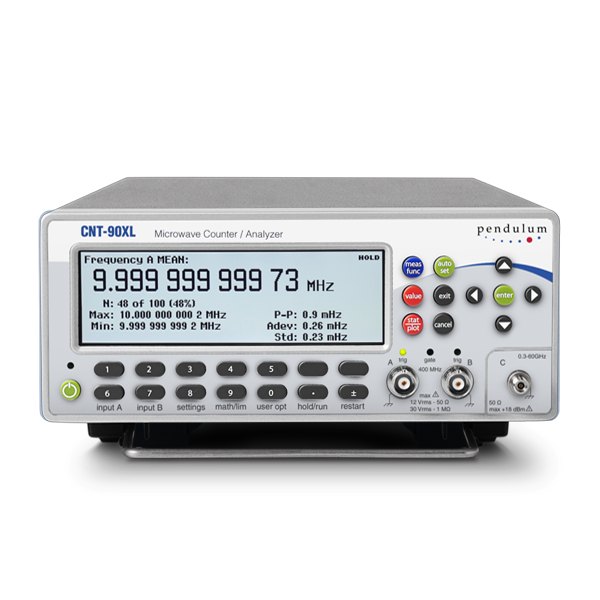

주파수 측정값이 표시된 카운터 전면의 화면과 키패드

모델 선택

상한 주파수와
커넥터로 모델 선택

네 모델은 입력 C 상한 주파수와 커넥터 규격만 다르고 나머지 측정 엔진은 같습니다. 모델은 구매 시점에 정해지므로 현재 장비뿐 아니라 앞으로 다룰 대역까지 고려해 선택하세요. 27G와 40G는 2.92 mm 커넥터를, 46G와 60G는 1.85 mm 커넥터를 사용하므로 시험 케이블과 어댑터도 이 규격으로 준비하세요.

27 GHz 이하의 위성 링크와 통신 반송파는 CNT-90XL-27G로 측정합니다.
40 GHz 대역의 Ka 대역 장비 시험에는 40G 이상 모델을 선택합니다.
46 GHz와 60 GHz 대역의 밀리미터파 레이더와 백홀 장비는 46G, 60G 모델로 시험합니다.

입력 C 감도는 대역에 따라 달라집니다. 0.3~18 GHz에서는 -33~+13 dBm이지만 46~60 GHz에서는 -15~+10 dBm이어서 높은 대역일수록 더 큰 신호 레벨이 필요하며, 입력 C의 손상 한계는 +25 dBm입니다.

펄스 RF

레이더 펄스 분석과
Option 28

Option 28로 읽는 펄스 특성

Option 28을 장착하면 펄스 폭 30 ns에서 1 s까지를 200 ps rms 분해능으로 측정하고, PRI 60 ns에서 1 s, PRF 1 Hz에서 16.7 MHz를 읽습니다. 버스트 안의 주파수는 펄스 폭 100 ns부터, 피크 전력은 50 µs부터 측정합니다. 펄스 레이더 모듈의 시험은 이 옵션이 있어야 가능하므로 주문 단계에서 함께 구성하세요.

사용 방법

CNT-90XL USB 접속과
53131A 호환 명령 사용

CNT-90XL은 USB 2.0과 GPIB가 기본이고 LAN은 외부 Ethernet-GPIB 컨트롤러로 연결합니다. 53131A/53132A 호환 모드가 있어 기존 시험 프로그램의 명령을 이어서 사용합니다.

소프트웨어·도구	하는 일
SCPI (GPIB, USB)	시험 프로그램에서 명령으로 제어
53131A/53132A 호환 모드	기존 카운터용 명령 세트로 제어
TimeView (Option 29/90)	PC에서 변조 영역 분석, 앨런 편차, 히스토그램, FFT
NI-VISA	USB 연결용 드라이버

처음 연결하는 순서

순서	할 일
1	USB 케이블로 PC와 연결하고 NI-VISA를 설치합니다.
2	LAN으로 쓰려면 외부 Ethernet-GPIB 컨트롤러를 GPIB 단자에 연결합니다.
3	GPIB 주소는 USER OPT, Interface, GPIB address에서 확인하며 출고 시 10입니다.
4	프로그램에서 IDN?과 OPT?로 장비와 설치 옵션을 확인합니다.
5	RST;CLS 후 측정 함수를 고르고 READ?로 값을 읽습니다.

SCPI 명령 예시

명령	하는 일
*IDN?	장비 확인
*OPT?	설치된 옵션 목록 읽기
RST;CLS	초기화와 상태 지우기
CONF:PWID (@1)	입력 1의 펄스 폭 측정 설정
READ?	측정 결과 읽기

CNT-90 시리즈 프로그래머 안내서의 표기 그대로입니다. 설치한 버전의 안내서를 확인하세요.

GPIB 주소는 비휘발성 메모리에 저장되며 0~30 범위에서 정합니다.

사양

네 모델 비교와
공통 사양

항목	CNT-90XL-27G	CNT-90XL-40G	CNT-90XL-46G	CNT-90XL-60G
입력 C 주파수 범위	0.3 ~ 27 GHz	0.3 ~ 40 GHz	0.3 ~ 46 GHz	0.3 ~ 60 GHz
입력 C 커넥터	2.92 mm	2.92 mm	1.85 mm	1.85 mm
입력 C 감도 (0.3 ~ 18 GHz)	-33 ~ +13 dBm	-33 ~ +13 dBm	-33 ~ +13 dBm	-33 ~ +13 dBm
입력 C 감도 (18 ~ 20 GHz)	-29 dBm	-29 dBm	-29 dBm	-29 dBm
입력 C 감도 (20 ~ 27 GHz)	-27 dBm	-27 dBm	-27 dBm	-27 dBm
입력 C 감도 (27 ~ 40 GHz)	해당 없음	-23 dBm (최대 +13 dBm)	-23 dBm (최대 +13 dBm)	-23 dBm (최대 +13 dBm)
입력 C 감도 (40 ~ 46 GHz)	해당 없음	해당 없음	-17 dBm (최대 +13 dBm)	-17 dBm (최대 +13 dBm)
입력 C 감도 (46 ~ 60 GHz)	해당 없음	해당 없음	해당 없음	-15 ~ +10 dBm

시리즈 공통 사양

항목	사양
입력 C 임피던스 / 결합	50 Ω, AC 결합
입력 C VSWR (전형)	27 GHz까지 2.0:1 미만, 46 GHz까지 2.5:1 미만, 60 GHz까지 3.0:1 미만
입력 C FM 허용 폭	50 MHz p-p (수동, 3.5 GHz 초과), 30 MHz p-p (수동, 3.5 GHz 미만), 20 MHz p-p (자동)
입력 C 최대 입력 / 과부하	+25 dBm / +10 dBm 초과 시 과부하 표시
입력 C 획득 시간	자동 20 ~ 30 ms (전형), 수동 0 (±40 MHz 이내)
입력 C 전력 측정	-35 ~ +10 dBm, dBm 또는 W 표시, 분해능 0.01 dBm (100 ms)
전력 정확도 (전형)	27 GHz까지 1 dB 미만, 40 GHz까지 2 dB 미만, 60 GHz까지 3 dB 미만
입력 A·B	400 MHz 범용 타이머·카운터, DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz
입력 A·B 임피던스 / 감도	1 MΩ ‖ 20 pF 또는 50 Ω (VSWR 2:1 이하) / 15 · 25 · 35 mVrms
입력 A·B 감쇠 / 다이내믹 레인지	×1, ×10 / 30 mVp-p ~ 10 Vp-p (±5 V 창)
트리거 레벨	분해능 3 mV, 불확도 ±(15 mV + 레벨의 1%), 채널 간 시간차 최대 500 ps
최대 입력 전압 (A·B)	1 MΩ: 350 V (440 Hz까지) 이후 1 MHz에서 12 Vrms로 감소, 50 Ω: 12 Vrms
입력 필터	아날로그 저역 통과 약 100 kHz, 디지털 저역 통과 1 Hz ~ 50 MHz
주파수 분해능	12자리/s (1초 측정 시간), 14자리 표시
시간 분해능	단발 100 ps, 타임스탬프 70 ps (GPIB·USB 전용, 최대 160 MHz)
버스트 주파수	최소 버스트 40 ns, 최소 펄스 3개 (160 MHz 초과 시 6개), PRF 0.5 Hz ~ 1 MHz, 시작 지연 10 ns ~ 2 s
주기	A·B 2.5 ns ~ 1000 s, 단일 분해능 100 ps, 입력 C는 평균 측정만 해당
비율	10⁻⁹ ~ 10¹¹ (A/B 입력 0.1 Hz ~ 300 MHz)
시간 간격 / 펄스 폭 / 상승·하강	분해능 100 ps, 최소 펄스 폭 1.6 ns / 2.3 ns ~ 10⁶ s / 1.5 ns ~ 10⁶ s
듀티 팩터 / 위상	0.000001 ~ 0.999999 / -180° ~ +360° (0.001° 분해능, 10 kHz까지)
전압 (Vmax, Vmin, Vp-p)	±50 V · ±5 V, 분해능 2.5 mV, 5 V 범위 전형 1% + 15 mV (DC ~ 1 kHz) ~ 30% + 15 mV (100 ~ 300 MHz)
펄스 RF 펄스 ON 레벨 (Option 28)	0.4 ~ 40 GHz: -15 ~ +13 dBm, 40 ~ 46 GHz: -10 ~ +13 dBm (전형), 46 ~ 60 GHz: 0 ~ +10 dBm (전형), ON/OFF 비 15 dB 이상
펄스 폭 / PRI (Option 28)	30 ns ~ 1 s / 60 ns ~ 1 s, 분해능 200 ps rms, 펄스 폭 정확도 10 ns + TBE × 펄스 폭, PRI 정확도 2 ns + TBE × PRI
PRF / 버스트 측정 (Option 28)	PRF 1 Hz ~ 16.7 MHz (전형 20 MHz) / 버스트 안 주파수 400 MHz ~ 60 GHz (펄스 폭 100 ns부터), 피크 전력 -20 ~ +10 dBm (펄스 폭 50 µs부터)
통계 / 수학	최대·최소·평균·Δmax-min·표준편차·앨런 편차, 샘플 수 2 ~ 2×10⁹, 페이싱 4 µs ~ 500 s / (K·X+L)/M, (K/X+L)/M, X/M-1
측정 시간 / 홀드오프 / 시작 지연	20 ns ~ 1000 s / 20 ns ~ 2 s / 20 ns ~ 2 s
측정 속도 · 메모리	내부 메모리 250k 측정/s, 결과 750k개, GPIB 블록 5k 측정값/s, GET 트리거 500 측정값/s
타임베이스	표준 중안정 OCXO 0.06 ppm/월, Option 30/90 0.01 ppm/월, Option 40/90 0.003 ppm/월
후면 단자	기준 입력 1/5/10 MHz (0.1 ~ 5 Vrms), 기준 출력 10 MHz (50 Ω에서 1 Vrms 초과), 암 입력 DC ~ 80 MHz (약 1 kΩ)
저장 / 디스플레이	설정 20개 (10개 보호), 결과 8개 (각 32k 샘플) / 백라이트 LCD 320 × 97 픽셀
교정 주파수	0.1 · 1 · 5 · 10 · 1.544 · 2.048 MHz
인터페이스	USB 2.0 + GPIB (IEEE 488.2, SCPI 1999), 53131A/53132A 호환 모드, LAN은 외부 Ethernet-GPIB 컨트롤러
배터리 (Option 23/90)	Li-Ion 90 Wh, 외부 DC 입력 10 ~ 18 V (최대 6 A), 가동 4.5시간 이상, 대기 24시간 이상, 동작 0 ~ 40 °C, 충전 0 ~ 30 °C, 2.3 kg
환경	동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C, 고도 4,600 m
전원	100 ~ 240 V AC, 40 W 미만 (배터리 장착 시 60 W 미만)
크기 · 무게	210 × 90 × 395 mm, 순중량 2.7 kg (배송 약 3.5 kg)
보증	2년 (국가에 따라 다를 수 있음)

활용 분야

마이크로파 장비
시험 현장

마이크로파 링크 교정 — 반송파의 주파수와 레벨을 한 번에 점검합니다.
레이더 시험 — 펄스, 처프, 도플러 레이더 모듈의 펄스 특성을 Option 28로 측정합니다.
위성통신 장비 점검 — 송수신 모듈의 반송파 주파수 편차를 확인합니다.
RF·마이크로파 계측기 교정 — YIG 발진기와 VCO의 주파수 특성을 시험합니다.
현장 출장 측정 — 배터리 옵션으로 설비 옆에서 전원선 없이 측정합니다.

선택 가이드

CNT-90XL이
맞는 경우

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
27 GHz 이하에서 전력과 주파수를 함께 볼 때	PFA-127	피크와 평균 전력을 같은 시간축에서 측정하는 CW·펄스 RF 분석기입니다.
주파수 측정이 400 MHz 이하로 충분할 때	CNT-90	입력 C 옵션을 필요한 대역만 골라 구성하는 기본형입니다.
단발 50 ps 분해능과 연속 데이터 전송이 필요할 때	CNT-91	측정 중 연속 전송과 토털라이즈·TIE를 갖춥니다.
27 · 40 · 46 · 60 GHz 중 상한 주파수를 고를 때	CNT-90XL	다룰 최대 주파수와 커넥터 규격으로 네 모델 가운데 선택합니다.

구성·옵션

모델과 옵션
구성

구분	내용
모델	CNT-90XL-27G · -40G · -46G · -60G
입력 C 상한	27 · 40 · 46 · 60 GHz (모델별 한 가지, 처음 주문할 때 정함)
펄스 RF 옵션	Option 28 (펄스 폭 · PRI/PRF · 버스트 측정)
타임베이스 옵션	Option 30/90 · Option 40/90 (OCXO)
배터리 옵션	Option 23/90 (Li-Ion 90 Wh)
PC 분석 소프트웨어	TimeView (Option 29/90)
랙 키트 / 케이스	Option 22/90 / 소프트 케이스(Option 27), 하드 케이스(Option 27H)
교정 성적서 / 보증 연장	Option 90/06 · 90/00 / Option 95/05

교정 연계

마이크로파 대역의 주파수와 전력은 사용 대역마다 교정 범위가 달라집니다. 사용할 주파수 대역을 알려 주시면 범위를 맞춰 검토합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.

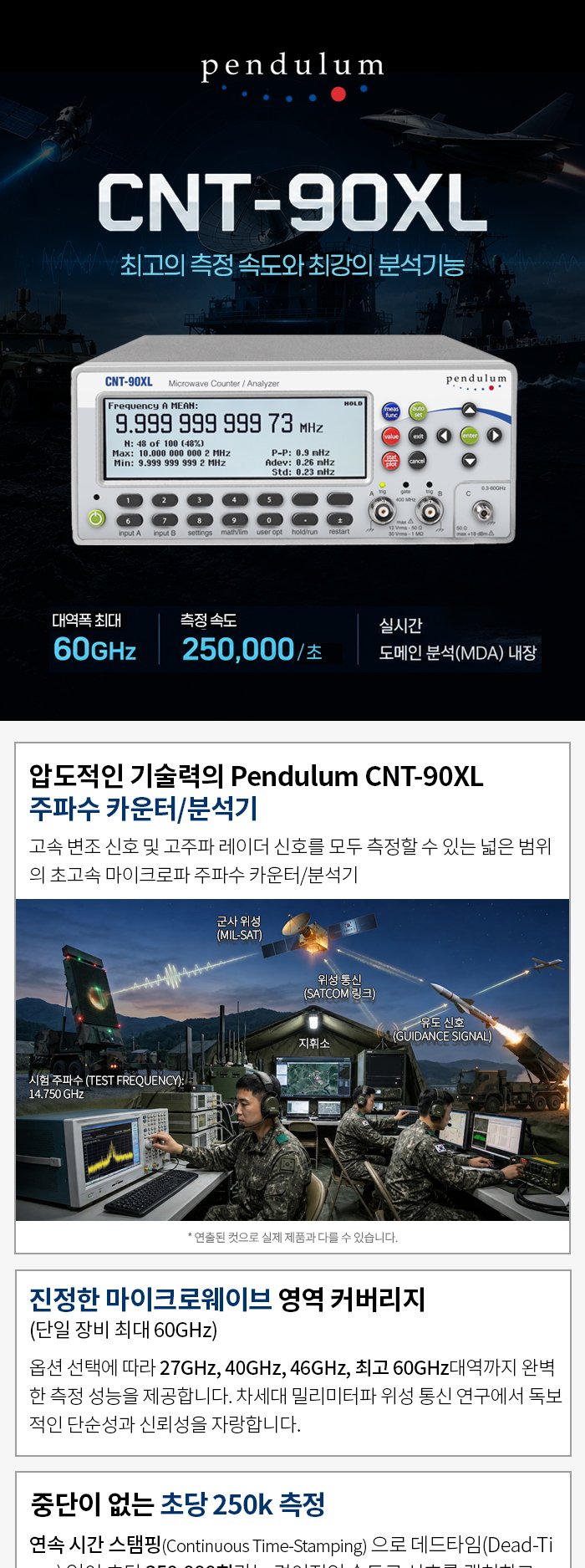

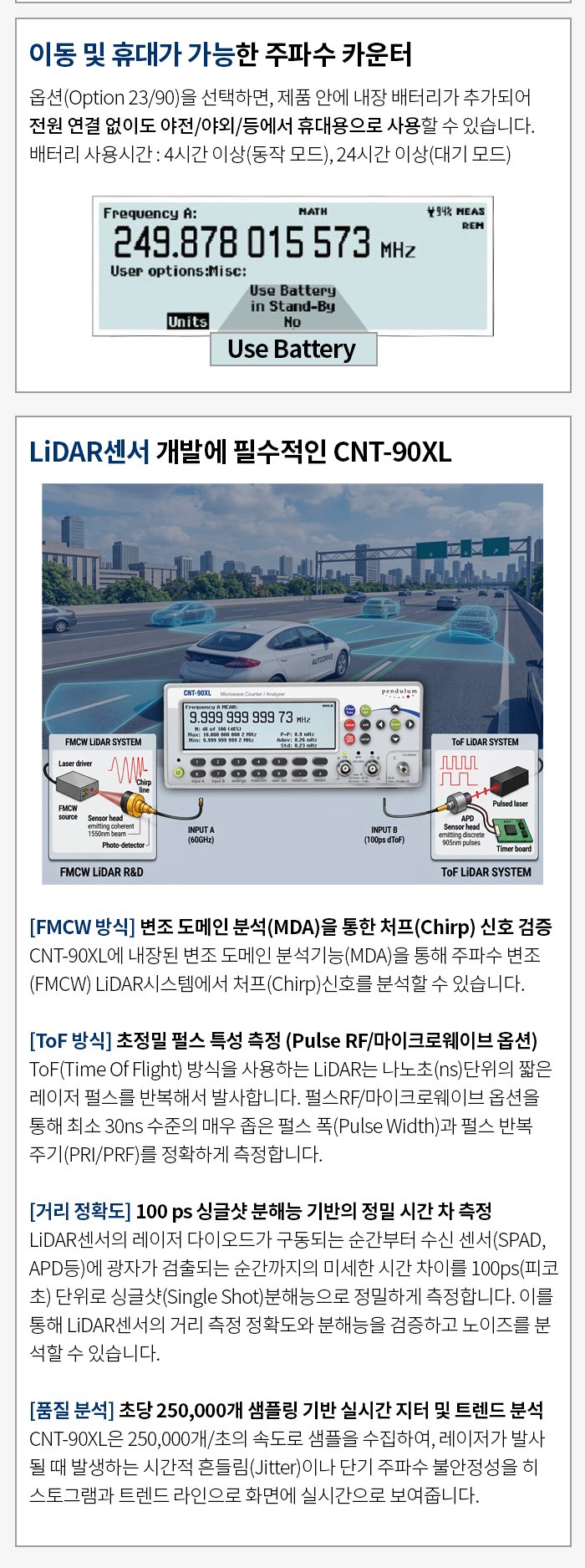

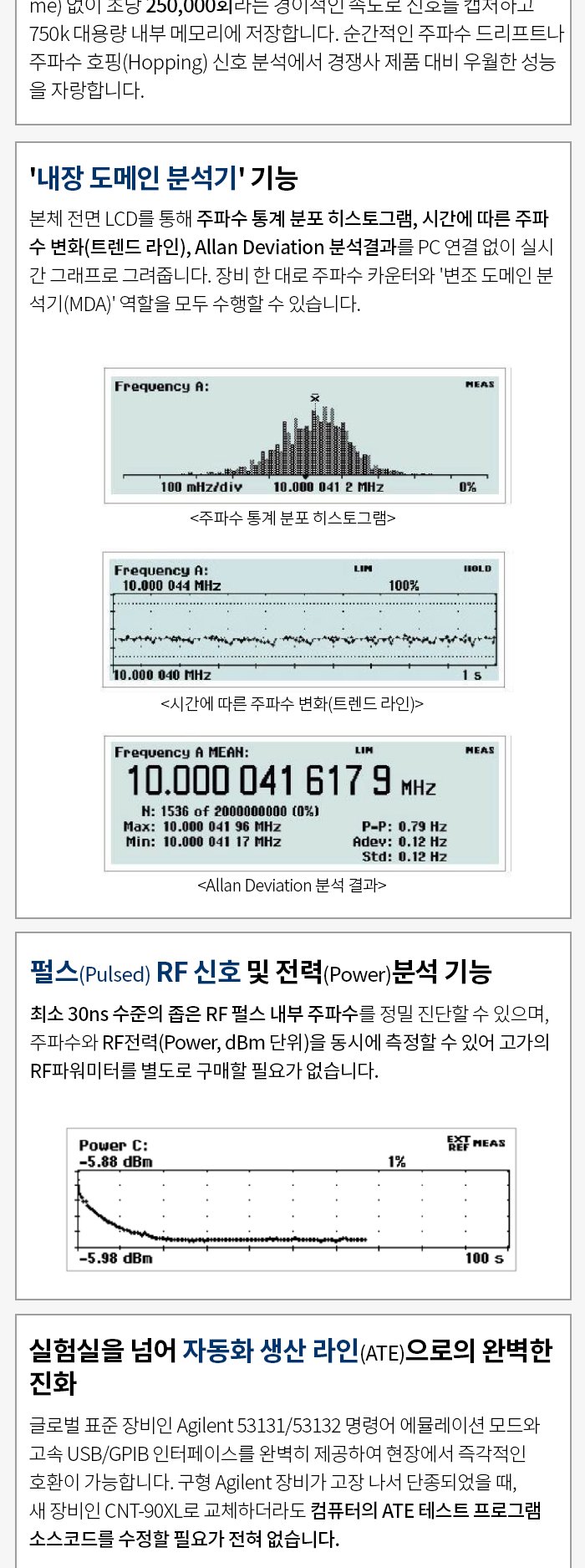

제품 상세 이미지

CNT-90XL과 함께 보는
주파수 분석 장비

CNT-90XL은 구매한 뒤에 입력 C 상한 주파수를 올릴 수 있습니까?
아닙니다. 27G, 40G, 46G, 60G는 처음 주문할 때 정해지므로 앞으로 다룰 최대 주파수까지 고려해 선택하세요.
CNT-90XL로 펄스 레이더 신호도 측정할 수 있습니까?
네, Option 28을 장착하면 펄스 폭과 PRI, PRF, 버스트 안의 주파수와 전력을 측정할 수 있습니다. 기본 구성에는 포함되지 않으므로 주문 때 함께 지정하세요.
CNT-90XL이 전력계를 대체합니까?
반송파 레벨 점검 용도에 한해 사용합니다. 전형 정확도는 27 GHz까지 1 dB 미만이므로 정밀 전력 교정이 목적이면 전용 전력계와 병행하세요.
CNT-90XL을 LAN으로 연결합니까?
기본 인터페이스는 USB 2.0과 GPIB이며 LAN은 외부 Ethernet-GPIB 컨트롤러를 거쳐 연결합니다. 기존 시험 프로그램은 53131A/53132A 호환 모드로 승계합니다.
CNT-90XL의 배터리 운용 시간은 얼마입니까?
Option 23/90 배터리(90 Wh)로 4.5시간 이상 가동하며 대기 중에는 24시간 넘게 OCXO를 예열 상태로 유지합니다.
