Pendulum CNT-90 주파수 카운터

MODEL: CNT-90
브랜드: PENDULUM

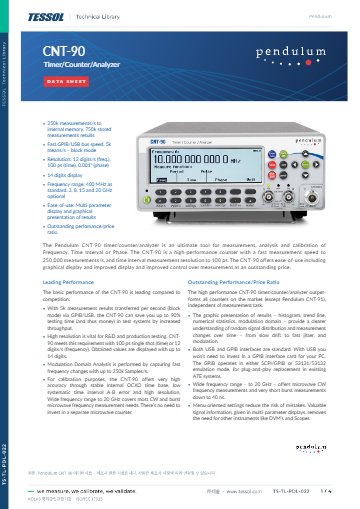

제품 자료: 데이터시트

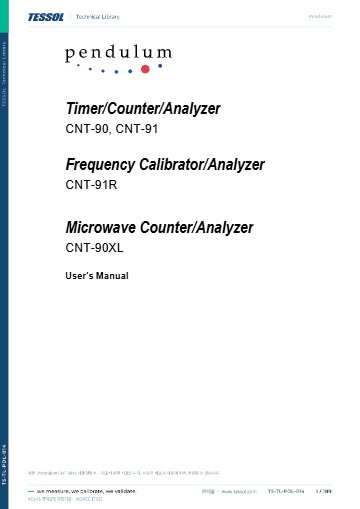

사용설명서

제품문의 구매하기

1초에 12자리까지 읽는
타이머·카운터·분석기

Pendulum CNT-90 타이머·카운터·분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-90은 400 MHz 입력과 단발 100 ps 시간 분해능을 갖춘 타이머·카운터·분석기(주파수 카운터, Timer/Counter/Analyzer)입니다. 주파수·주기·시간 간격·위상을 한 대에서 측정하며, 생산 시험 라인과 교정실에서 53131A 계열 카운터를 대체합니다.

내부 메모리로 초당 250k 측정을 받고 결과 750k개를 저장하므로 빠르게 변하는 신호의 추이를 히스토그램과 그래프로 되짚어 볼 수 있습니다. 입력 C 옵션은 측정 대역을 3 GHz에서 20 GHz까지 넓히며, 이 카운터는 (주)테솔이 국내에 공식 공급합니다.

400 MHz

입력 A·B 주파수 상한

12자리/s

1초 측정의 주파수 분해능

100 ps

단발 시간 간격 분해능

750k개

내부 메모리 저장 결과

특징

측정값 분포까지
화면에서 확인

핵심 특징	현장에서 달라지는 점
히스토그램·추이·앨런 편차 표시	숫자 하나만 읽는 카운터와 달리 측정값의 흩어짐을 그래프로 보여 주므로 발진기의 불안정 구간을 별도 PC 없이 찾을 수 있습니다.
단일 주기 위상 0.001° 분해능	10 kHz까지 단일 주기 기준으로 위상을 읽어 두 신호의 위상차를 미세하게 비교합니다.
53131A/53132A 호환 모드	기존 시험 프로그램의 명령을 그대로 받아들이므로 카운터를 교체할 때 프로그램을 다시 작성하지 않아도 됩니다.
USB 2.0과 GPIB 기본 탑재	SCPI 1999 명령으로 자동 시험 시스템에 바로 연결하고 PC에는 USB로 연결합니다.
제로 데드타임 연속 타임스탬프	트리거 이벤트를 끊김 없이 기록하므로 간헐적으로 나타나는 주기 이탈도 놓치지 않습니다.
히스테리시스 보상 트리거	일반 카운터의 15~20 mV보다 낮은 전형 2.5 mV 히스테리시스로 작은 진폭의 신호도 안정적으로 트리거합니다.

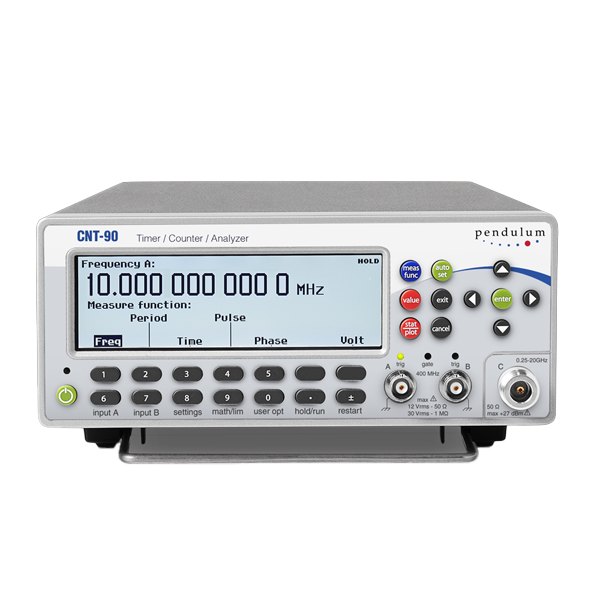

표시창과 입력 단자가 있는 주파수 카운터 전면

입력 C 선택

입력 C 옵션과
측정 대역 선택

입력 A·B는 400 MHz까지 직접 측정하고, 그 위의 신호는 N형 커넥터를 사용하는 입력 C 옵션으로 분주(prescaler)한 뒤 측정합니다. 옵션마다 대역과 분주비, 허용 입력이 다르므로 측정할 신호의 최대 주파수와 전력부터 정하세요.

Option 10 — 100 MHz~3 GHz, 분주비 16, 최대 입력 12 Vrms(N형).
Option 13 — 100 MHz~8 GHz, 분주비 256, 최대 입력 2.5 Vrms(N형).
Option 14 — 0.25~15 GHz, 분주비 128, 최대 입력 +21 dBm(정밀 N형).
Option 14B — 0.25~20 GHz, 분주비 128, 최대 입력 +27 dBm(정밀 N형).

20 GHz를 넘는 마이크로파는 입력 C 옵션으로 다룰 수 없으므로 CNT-90XL이나 PFA-127을 검토하세요.

타임베이스

타임베이스 등급과
안정도 선택

카운터의 정확도는 분해능이 아니라 타임베이스가 결정합니다. 표준 타임베이스 대비 월간 에이징은 Option 19/90이 6×10⁻⁸ 미만, Option 30/90이 1×10⁻⁸ 미만, Option 40/90이 3×10⁻⁹ 미만으로 줄어듭니다. 1초 앨런 편차도 30/90이 1×10⁻¹¹ 미만, 40/90이 5×10⁻¹² 미만이어서, 발진기 단기 안정도를 평가하는 시험에는 40/90이 맞습니다.

외부 10 MHz 기준기를 이미 운용하는 교정실이라면 후면 기준 입력(1·5·10 MHz)에 연결하므로 표준 타임베이스로도 충분합니다.

현장 운용

배터리 운용과
기존 프로그램 승계

배터리로 옮겨 가며 측정

Option 23/90 Li-Ion 배터리(90 Wh)를 장착하면 4.5시간 이상 전원선 없이 측정하고, 대기 중에는 24시간 넘게 OCXO를 예열 상태로 유지해 현장에 도착한 직후부터 안정된 타임베이스로 측정을 시작할 수 있습니다. 설정은 20개까지 저장되며 그중 10개는 보호됩니다.

사용 방법

CNT-90 GPIB·USB 연결과
SCPI 첫 측정 순서

CNT-90은 USB 2.0과 GPIB를 기본으로 갖추고 SCPI 명령으로 제어합니다. 분석용 PC 소프트웨어 TimeView는 Option 29/90으로 추가합니다.

소프트웨어·도구	하는 일
SCPI (GPIB, USB)	시험 프로그램에서 명령으로 제어
TimeView (Option 29/90)	PC에서 변조 영역 분석, 앨런 편차, 히스토그램, FFT
NI-VISA	USB 연결에 필요한 드라이버(버전 3.2 이상)

처음 연결하는 순서

순서	할 일
1	GPIB 케이블 또는 USB 케이블로 PC와 연결하고 USB 연결에는 NI-VISA를 설치합니다.
2	GPIB는 USER OPT, Interface, GPIB address 순으로 눌러 주소를 확인합니다(출고 시 10).
3	프로그램에서 인터페이스를 지우고 *IDN?으로 연결을 확인합니다.
4	RST;CLS로 초기화한 뒤 CONF:PWID (@1)처럼 측정 함수를 선택합니다.
5	READ?를 보내 측정값을 읽고 SYST:ERR?로 오류를 확인합니다.

SCPI 명령 예시

명령	하는 일
*IDN?	장비 확인
*OPT?	설치된 옵션 목록 읽기
RST;CLS	초기화와 상태 지우기
CONF:PWID (@1)	입력 1의 펄스 폭 측정 설정
READ?	측정을 시작하고 결과 읽기
SYST:ERR?	오류 큐 읽기

명령은 CNT-90 시리즈 프로그래머 안내서의 표기 그대로입니다. 설치한 펌웨어 버전의 안내서를 함께 확인하세요.

원격 모드에서는 앞면 패널 조작이 막히고 C 키만 쓸 수 있습니다. 전원을 끄기 전에 C 키로 로컬 제어로 되돌리세요.

사양

400 MHz 입력과
측정 기능 사양

항목	사양
입력 A·B 주파수 범위	0.002 Hz ~ 400 MHz (DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz)
입력 C 옵션	Option 10: 100 MHz ~ 3 GHz, Option 13: 100 MHz ~ 8 GHz, Option 14: 0.25 ~ 15 GHz, Option 14B: 0.25 ~ 20 GHz
입력 C 분주비 / 최대 입력	Option 10: 16 / 12 Vrms (N형), Option 13: 256 / 2.5 Vrms (N형), Option 14: 128 / +21 dBm (정밀 N형), Option 14B: 128 / +27 dBm (정밀 N형)
입력 임피던스	1 MΩ ‖ 20 pF 또는 50 Ω
입력 감도	15 mVrms (DC ~ 200 MHz), 25 mVrms (200 ~ 300 MHz), 35 mVrms (300 ~ 400 MHz)
감쇠 / 다이내믹 레인지	×1, ×10 / 30 mVp-p ~ 10 Vp-p (±5 V 창, ×1)
트리거 레벨	분해능 3 mV, 불확도 ±(15 mV + 레벨의 1%), 히스테리시스 보상 (전형 2.5 mV)
입력 필터	아날로그 저역 통과 약 100 kHz, 디지털 저역 통과 1 Hz ~ 50 MHz
최대 입력 전압 (A·B)	1 MΩ: 350 V (DC + AC 피크, 440 Hz까지) 이후 1 MHz에서 12 Vrms로 감소, 50 Ω: 12 Vrms
채널 간 최대 시간차	500 ps
주파수 분해능	12자리/s (1초 측정 시간), 14자리 표시
시간 분해능	단발 시간 간격 100 ps, 타임스탬프 70 ps
위상	-180° ~ +360°, 분해능 0.001° (10 kHz까지, 10 MHz 이상에서는 1°), 최대 160 MHz
버스트 주파수 / PRF	최소 버스트 40 ns, PRF 0.5 Hz ~ 1 MHz, 시작 지연 10 ns ~ 2 s (10 ns 단위)
주기 (A·B)	2.5 ns ~ 1000 s, 단일 분해능 100 ps, 평균 12자리/s
비율	A/B, B/A, C/A, C/B, 범위 10⁻⁹ ~ 10¹¹
시간 간격	A→B, B→A, A→A, B→B, 0 ~ +10⁶ s (일반), -10⁶ ~ +10⁶ s (스마트), 최소 펄스 폭 1.6 ns
펄스 폭 / 상승·하강 시간	2.3 ns ~ 10⁶ s / 1.5 ns ~ 10⁶ s (10%·90% 트리거)
듀티 팩터	0.000001 ~ 0.999999, 0.1 Hz ~ 300 MHz
전압 (Vmax, Vmin, Vp-p)	±50 V · ±5 V 범위, 분해능 2.5 mV, 5 V 범위 전형 불확도 1% + 15 mV (DC ~ 1 kHz) ~ 30% + 15 mV (100 ~ 300 MHz)
타임스탬프	A·B·C, GPIB·USB 전용, 최대 160 MHz, 분해능 70 ps
통계 / 수학	최대·최소·평균·Δmax-min·표준편차·앨런 편차, 샘플 수 2 ~ 2×10⁹, 페이싱 4 µs ~ 500 s / (K·X+L)/M, (K/X+L)/M
측정 시간 / 트리거 홀드오프	20 ns ~ 1000 s / 20 ns ~ 2 s
측정 속도 · 메모리	내부 메모리 250k 측정/s, 결과 750k개 저장
버스 속도	GPIB·USB 블록 모드 5k 측정값/s, GET 트리거 500 측정값/s
리밋 알람 / 저장	SRQ 알람, 설정 20개 (10개 보호), 결과 8개 (각 32k 샘플)
디스플레이	백라이트 LCD 320 × 97 픽셀
후면 단자	기준 입력 1/5/10 MHz (0.1 ~ 5 Vrms), 기준 출력 10 MHz (50 Ω에서 1 Vrms 초과), 암 입력 DC ~ 80 MHz (약 1 kΩ)
타임베이스 (월 에이징)	표준 OCXO 타임베이스 대비 Option 19/90: 6×10⁻⁸ 미만 (0.06 ppm), Option 30/90: 1×10⁻⁸ 미만, Option 40/90: 3×10⁻⁹ 미만
타임베이스 (앨런 편차, τ=1 s)	Option 30/90: 1×10⁻¹¹ 미만, Option 40/90: 5×10⁻¹² 미만
인터페이스	USB 2.0 (Full Speed) + GPIB (IEEE 488.2, SCPI 1999), 53131A/53132A 호환 모드
배터리 (Option 23/90)	Li-Ion 90 Wh, 입력 10 ~ 18 V DC (최대 6 A), 가동 4.5시간 이상, 대기 24시간 이상, 동작 0 ~ 40 °C, 무게 2.3 kg
환경	MIL-PRF-28800F Class 3, 동작 0 ~ +50 °C (벤치) · 0 ~ +40 °C (랙), 보관 -40 ~ +71 °C, 고도 4,600 m, MTBF 30,000시간
전원	100 ~ 240 V AC, 40 W 미만 (배터리 장착 시 60 W 미만)
크기 · 무게	210 × 90 × 395 mm, 순중량 2.7 kg (배송 약 3.5 kg)
보증	2년 (국가에 따라 다를 수 있음)

활용 분야

카운터가 필요한
시험·측정 현장

생산 시험 라인 — 53131A 계열 카운터의 명령을 그대로 받아들여 기존 시험 프로그램을 유지한 채 교체합니다.
발진기·클록 평가 — 주파수와 위상, 앨런 편차를 한 화면에서 비교해 단기 안정도를 판정합니다.
주기 분포 분석 — 히스토그램으로 지터와 주기 흩어짐의 형태를 확인합니다.
현장 측정 — 배터리 옵션으로 설비 옆에서 전원선 없이 주파수와 시간 간격을 측정합니다.
고급 PC 분석 — TimeView(Option 29/90)로 통계와 변조 영역 분석을 PC에서 이어갑니다.

선택 가이드

CNT-90이
맞는 경우

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
400 MHz 이하 신호를 히스토그램과 함께 측정할 때	CNT-90	입력 A·B 400 MHz에 필요한 입력 C 옵션만 골라 구성하는 기본형입니다.
60 GHz까지 마이크로파 주파수를 측정할 때	CNT-90XL	입력 C가 27 · 40 · 46 · 60 GHz 모델로 나뉘며 전력도 함께 측정합니다.
단발 50 ps 분해능과 측정 중 연속 전송이 필요할 때	CNT-91	데드타임 없는 연속 전송과 토털라이즈·TIE, 펄스 출력을 갖춥니다.
두 채널 이상을 같은 시각에 병렬 측정할 때	CNT-102	독립 갭 프리 채널 2개와 14 ps 타임스탬프를 사용합니다.

구성·옵션

입력·타임베이스·
전원 옵션

구분	내용
입력 C 옵션	Option 10 (3 GHz) · 13 (8 GHz) · 14 (15 GHz) · 14B (20 GHz)
타임베이스 옵션	Option 19/90 · 30/90 · 40/90 (OCXO)
배터리 옵션	Option 23/90 (Li-Ion 90 Wh)
후면 입력 / 랙 키트	Option 11/90 / Option 22/90
케이스	소프트 케이스(Option 27), 하드 케이스(Option 27H)
PC 분석 소프트웨어	TimeView (Option 29/90)
교정 성적서	Option 90/01 · 90/06 · 90/00
보증 연장	Option 95/05 (2년 추가)

교정 연계

카운터의 타임베이스는 에이징에 따라 값이 이동하므로 사용 주기에 맞춘 정기 교정이 소급성의 전제가 됩니다. 타임베이스 옵션과 사용 주기를 알려 주시면 교정 범위를 함께 검토합니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

CNT-90과 함께 보는
주파수 카운터

CNT-90의 12자리/s 분해능은 12자리 정확도를 뜻합니까?
아닙니다. 12자리/s는 1초 측정에서 읽는 분해능이고 정확도는 타임베이스 등급과 교정 상태가 결정합니다. 안정도가 중요한 시험에는 OCXO 옵션을 함께 선택하세요.
CNT-90에서 기존 53131A용 시험 프로그램을 수정 없이 사용할 수 있습니까?
네, 53131A/53132A 호환 모드가 있어 대부분의 명령이 그대로 동작합니다. 도입 전에 프로그램이 사용하는 명령 목록을 알려 주시면 호환 범위를 점검합니다.
CNT-90은 측정값을 PC로 전송하는 속도가 어느 정도입니까?
GPIB와 USB 블록 모드에서 초당 5k개를 전송하고, 트리거마다 읽어 가는 방식에서는 초당 500개입니다. 더 많은 값이 필요하면 내부 메모리에 250k/s로 저장한 뒤 한꺼번에 읽어 가세요.
CNT-90은 배터리로 얼마나 가동할 수 있습니까?
90 Wh 배터리 옵션은 4.5시간 이상 가동하고 대기 중에는 24시간 넘게 OCXO를 예열 상태로 유지합니다. 충전은 현장 측정 일정에 맞춰 동작 온도 범위 안에서 진행하세요.
CNT-90으로 20 GHz 이상의 신호도 측정할 수 있습니까?
아니요, 입력 C의 최대 대역은 Option 14B의 20 GHz입니다. 그 이상은 CNT-90XL 모델로 검토하세요.
