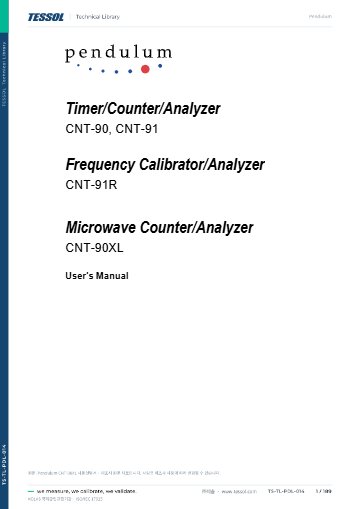

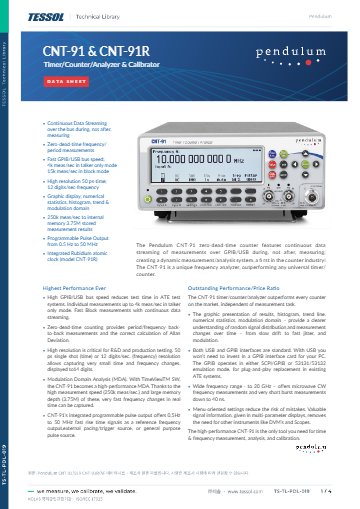

제품 자료
제품문의 구매하기

데드타임 없이 이어 재며
앨런 편차를 평가하는 카운터

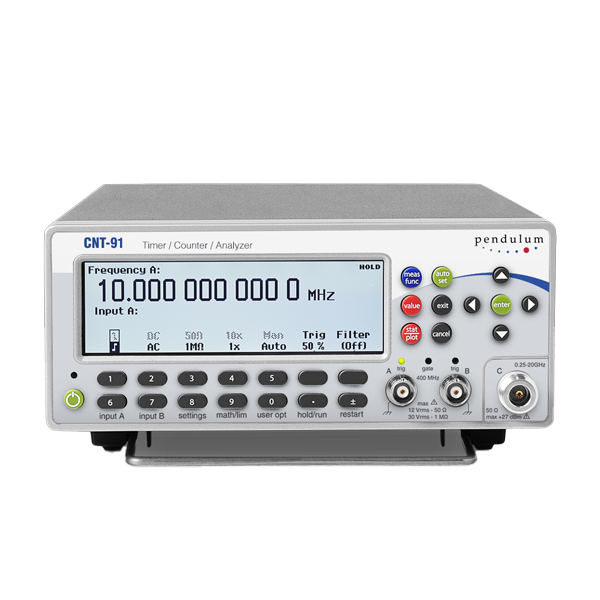

Pendulum CNT-91 · CNT-91R · CNT-91R/AF 타이머·카운터·분석기

견적 받기

Pendulum 국내 정식 공급 파트너

Pendulum CNT-91 계열은 단발 50 ps 시간 분해능과 데드타임 없는 연속 측정을 갖춘 타이머·카운터·분석기(주파수 카운터)입니다. 측정 중에도 결과를 버스로 전송하므로 시험 라인과 교정실의 앨런 편차 평가에 사용하며, 표준형 CNT-91, 루비듐 타임베이스형 CNT-91R, 기준 출력을 더한 CNT-91R/AF의 세 모델로 구성됩니다.

결과 3.75M개를 내부 메모리에 저장하고 초당 250k 측정을 받으므로 긴 안정도 시험도 끊김 없이 기록합니다. 루비듐 타임베이스를 넣은 CNT-91R은 이동형 교정기로도 운용되며, 이 카운터 계열은 (주)테솔이 국내에 공식 공급합니다.

50 ps

단발 시간 간격 분해능

35 ps

타임스탬프 분해능

3.75M개

내부 메모리 저장 결과

15k/s

GPIB 블록 모드 전송 속도

특징

끊김 없는 측정과
루비듐 선택지

핵심 특징현장에서 달라지는 점
데드타임 제로 연속 측정모든 주기를 빠짐없이 측정하므로 앨런 편차처럼 연속 데이터가 필요한 계산에서 빠진 구간을 보정할 필요가 없습니다.
측정 중 데이터 전송측정이 끝나길 기다리지 않고 버스로 값을 내보내 시험 프로그램이 측정과 분석을 동시에 진행합니다.
토털라이즈와 TIE 측정CNT-90에 없는 이벤트 계수와 시간 간격 오차 측정을 한 대에서 할 수 있습니다.
프로그래머블 펄스 출력0.5 Hz에서 50 MHz까지 TTL 펄스를 후면으로 출력해 별도 펄스 발생기 없이 다른 장비를 트리거합니다.
루비듐 타임베이스 모델CNT-91R은 외부 기준기를 휴대하지 않고도 이동형 교정 작업에 대응하는 안정도를 확보합니다.
53131A/53132A 호환 모드기존 시험 프로그램을 수정하지 않고 카운터만 교체할 수 있습니다.

연속 전송

측정과 전송이
겹치는 시험

일반 카운터는 한 번 측정하고 결과를 전송하는 동안 다음 주기를 놓칩니다. CNT-91 계열은 이 간격 없이 주기를 이어 붙여 측정하므로 연속 측정(back-to-back)의 주파수 분해능은 11자리/s, 일반 측정은 12자리/s입니다.

  • GPIB 블록 모드: 초당 15k 측정값을 전송합니다.
  • 토커 전용 모드: 초당 4k 측정값을 전송하며 PC 없이 프린터나 기록 장치로 연결합니다.
  • GET 트리거 개별 읽기: 초당 650 측정값을 읽습니다.
  • 내부 메모리: 초당 250k 측정을 받아 3.75M개를 저장합니다.

앨런 편차를 위한 연속 데이터

주기 사이에 빠진 구간이 없는 데이터는 앨런 편차 계산에 그대로 입력됩니다. TimeView 3(Option 29/91)를 더하면 변조 영역 분석까지 PC에서 이어지며, 발진기의 주파수 변화를 시간축 그래프로 확인합니다.

타임베이스 선택

세 모델의
타임베이스 차이

세 모델의 측정 엔진은 같고 차이는 기준 발진기와 출력 단자에서 갈립니다. CNT-91은 표준 또는 OCXO 타임베이스를 선택하고, CNT-91R은 루비듐 발진기를 내장해 월간 에이징 5×10⁻¹¹ 미만(3개월 경과 후)을 확보합니다. CNT-91R/AF는 같은 루비듐에 기준 출력을 더해 다른 장비로 기준 신호를 분배합니다.

루비듐 모델은 예열 12분 후 5×10⁻¹⁰ 이내에 들어오므로 현장 도착 직후 측정하는 이동 교정 업무에 맞습니다. 상시 실험실에 두고 외부 기준기를 연결할 예정이라면 OCXO 옵션을 장착한 CNT-91이 구성 비용 면에서 유리합니다.

사용 방법

CNT-91 TimeView 3 설치와
GPIB 데이터 전송 방법

CNT-91은 USB 2.0과 GPIB로 PC에 연결하며 GPIB 블록 모드에서 초당 15k 측정값을 전송합니다. PC 쪽에는 TimeView 3(Option 29/91)를 더해 변조 영역 분석을 이어서 합니다.

소프트웨어·도구하는 일
TimeView 3 (Option 29/91)변조 영역 분석, 앨런 편차, 히스토그램, FFT
SCPI (GPIB, USB)시험 프로그램에서 명령으로 제어
NI-VISATimeView 설치 때 함께 설치되는 USB 드라이버용 런타임

처음 연결하는 순서

순서할 일
1제조사 웹사이트의 Support 메뉴에서 Software를 열고 TimeView 3.0을 내려받아 설치합니다.
2설치 마법사의 Install National Instruments VISA 항목을 선택한 채 Finish를 눌러 NI 런타임과 USB 드라이버를 설치합니다.
3USB 케이블로 CNT-91을 PC에 연결합니다.
430일 체험판은 저장과 인쇄가 안 되므로 help 탭의 registration 하위 탭에 라이선스 키를 입력합니다.
5프로그램 제어에는 *IDN?으로 연결을 확인하고 *RST;*CLS로 초기화합니다.

SCPI 명령 예시

명령하는 일
*IDN?장비 확인
*RST;*CLS초기화와 상태 지우기
SYST:ERR?오류 큐 읽기
READ?측정 결과 읽기

CNT-90 시리즈 프로그래머 안내서의 표기이며 CNT-91에도 같은 형식이 해당하는지 설치한 버전의 안내서로 확인하세요.

토커 전용 모드는 PC 없이 프린터나 기록 장치로 초당 4k 측정값을 보낼 때 사용합니다.

사양

세 모델 비교와
공통 사양

항목CNT-91CNT-91RCNT-91R/AF
타임베이스표준 5×10⁻⁷ 미만/월, OCXO 옵션 19/90: 0.06 ppm/월, 30/90: 1×10⁻⁸ 미만/월, 40/90: 3×10⁻⁹ 미만/월루비듐, 5×10⁻¹¹ 미만/월 (3개월 후), 2×10⁻¹⁰ 미만/년 (첫 해 이후), 첫 해 5×10⁻¹⁰ 미만루비듐, 5×10⁻¹¹ 미만/월 (3개월 후), 3×10⁻¹⁰ 미만/년 (1년 후)
앨런 편차 (τ=1 s)1×10⁻¹¹ 미만 (Option 30/90), 5×10⁻¹² 미만 (Option 40/90)1×10⁻¹¹ 미만 (τ=10 s: 3×10⁻¹² 미만)3×10⁻¹¹ 미만 (τ=10 s: 1×10⁻¹¹ 미만)
예열해당 없음12분, 5×10⁻¹⁰ 이내까지12분, 5×10⁻¹⁰ 이내까지
입력 COption 10 (3 GHz), 13 (8 GHz), 14 (15 GHz), 14B (20 GHz)Option 10 · 13 · 14 · 14B (3 · 8 · 15 · 20 GHz)CNT-91R/AF: 3 GHz, CNT-91R/AF/20G: 20 GHz
기준 출력해당 없음 (후면 10 MHz 기준 출력은 공통)해당 없음 (후면 10 MHz 기준 출력은 공통)100 kHz 1개, 1 MHz 1개, 5 MHz 1개, 10 MHz 2개 (50 Ω에서 1 Vrms 사인)
동작 온도0 ~ +50 °C0 ~ +45 °C (벤치), 0 ~ +40 °C (랙)0 ~ +45 °C
설치벤치 · 랙벤치 · 랙19인치 랙 어댑터 기본
보증2년2년2년 (제품 등록 시 3년)

시리즈 공통 사양

항목사양
입력 A·B 주파수 범위0.002 Hz ~ 400 MHz (DC 결합 DC ~ 400 MHz, AC 결합 10 Hz ~ 400 MHz)
입력 임피던스 / 감쇠1 MΩ ‖ 20 pF 또는 50 Ω / ×1, ×10
입력 감도15 mVrms (DC ~ 200 MHz), 25 mVrms (200 ~ 300 MHz), 35 mVrms (300 ~ 400 MHz)
트리거 레벨분해능 1 mV, 불확도 ±(15 mV + 레벨의 1%)
최대 입력 전압 (A·B)1 MΩ: 350 V (DC + AC 피크), 50 Ω: 12 Vrms
채널 간 최대 시간차500 ps
입력 C 옵션Option 10: 3 GHz, 13: 8 GHz, 14: 0.25 ~ 15 GHz, 14B: 0.25 ~ 20 GHz (분주비 128, 최대 +27 dBm)
주파수 분해능12자리/s (1초, 일반), 11자리/s (1초, 연속), 14자리 표시
시간 분해능단발 시간 간격 50 ps, 타임스탬프 35 ps (GPIB·USB 전용, 최대 160 MHz)
버스트최소 버스트 40 ns, PRF 0.5 Hz ~ 1 MHz, 시작 지연 10 ns ~ 2 s (10 ns 단위)
주기 (A·B)2.5 ns ~ 1000 s, 단일 분해능 100 ps
시간 간격-10⁶ ~ +10⁶ s (스마트), 최소 펄스 폭 1.6 ns
펄스 폭 / 상승·하강 시간2.3 ns ~ 10⁶ s / 1.5 ns ~ 10⁶ s (10%·90% 트리거)
듀티 팩터 / 위상0.000001 ~ 0.999999 (0.1 Hz ~ 300 MHz) / -180° ~ +360° (최대 160 MHz)
토털라이즈1 ~ 10¹⁰ 카운트, 최대 160 MHz
전압 (Vmax, Vmin, Vp-p)±50 V · ±5 V 범위, 분해능 1 mV, DC ~ 300 MHz
통계 / 수학최대·최소·평균·Δmax-min·표준편차·앨런 편차, 샘플 수 2 ~ 2×10⁹, 페이싱 4 µs ~ 500 s / (K·X+L)/M, (K/X+L)/M
측정 시간 / 홀드오프 / 시작 지연20 ns ~ 1000 s / 20 ns ~ 2 s / 20 ns ~ 2 s
측정 속도 · 메모리내부 메모리 250k 측정/s, 결과 3.75M개 저장
버스 속도GPIB 블록 15k 측정값/s, 토커 전용 4k/s, GET 트리거 650/s
저장 / 디스플레이설정 20개 (10개 보호), 결과 8개 (각 32k 샘플) / 백라이트 LCD 320 × 97 픽셀
펄스 출력프로그래머블 0.5 Hz ~ 50 MHz, TTL (50 Ω), 상승 시간 2 ns
후면 단자기준 입력 1/5/10 MHz (0.1 ~ 5 Vrms), 기준 출력 10 MHz (50 Ω에서 1 Vrms 초과), 암 입력 DC ~ 80 MHz (약 1 kΩ)
교정폐쇄형 전자식 교정, 0.1 · 1 · 5 · 10 · 1.544 · 2.048 MHz, 권장 주기 1년
인터페이스USB 2.0 (Full Speed) + GPIB (IEEE 488.2, SCPI 1999), 53131A/53132A 호환 모드
환경MIL-PRF-28800F Class 3, 보관 -40 ~ +71 °C, 습도 5 ~ 95% (10 ~ 30 °C), 고도 4,600 m, MTBF 30,000시간, EN 61010-1, EN 61326
전원100 ~ 240 V AC, CNT-91 40 W 미만, CNT-91R 예열 60 W 미만 · 동작 50 W 미만
크기 · 무게210 × 90 × 395 mm, 순중량 2.7 kg (배송 약 3.5 kg)

활용 분야

연속 측정이
필요한 현장

  • 연속 데이터가 필요한 시험 라인 — 측정 중 전송으로 사이클 타임을 줄이며 53131A 계열 시험 프로그램을 승계합니다.
  • 이동형 교정 업무 — CNT-91R의 루비듐 타임베이스로 현장 장비의 주파수 기준을 점검합니다.
  • 발진기 안정도 평가 — 위상과 앨런 편차를 연속 데이터로 계산합니다.
  • 기준 신호 분배 — CNT-91R/AF의 기준 출력으로 실험실의 다른 장비에 같은 주파수를 분배합니다.
  • 버스트 신호 시험 — 펄스 폭, PRF, 버스트 주파수를 RF 시험에서 확인합니다.

선택 가이드

CNT-91 계열이
맞는 경우

이럴 때 (현장 조건·용량)권장 모델선택 이유
외부 기준기를 연결하거나 OCXO로 충분할 때CNT-91OCXO 옵션 19/90 · 30/90 · 40/90 가운데 선택하는 기본형입니다.
루비듐 타임베이스로 이동형 교정이 필요할 때CNT-91R월간 에이징 5×10⁻¹¹ 미만의 내장 루비듐으로 외부 기준기가 필요 없습니다.
측정 장비 여러 대에 기준 신호를 나눠 줄 때CNT-91R/AF100 kHz · 1 MHz · 5 MHz · 10 MHz 기준 출력과 랙 어댑터가 기본입니다.
60 GHz까지 마이크로파를 측정할 때CNT-90XL입력 C 상한이 27 · 40 · 46 · 60 GHz 모델로 나뉩니다.
두 채널을 병렬로 동시 측정할 때CNT-102독립 갭 프리 채널 2개를 터치스크린으로 설정합니다.

구성·옵션

입력·타임베이스·
소프트웨어 구성

구분내용
모델CNT-91 · CNT-91R · CNT-91R/AF
입력 C 옵션Option 10 (3 GHz) · 13 (8 GHz) · 14 (15 GHz) · 14B (20 GHz)
OCXO 옵션 (CNT-91)Option 19/90 · 30/90 · 40/90
기준 출력 (CNT-91R/AF)100 kHz 1개 · 1 MHz 1개 · 5 MHz 1개 · 10 MHz 2개
PC 분석 소프트웨어TimeView 3 (Option 29/91)
랙 키트 / 케이스Option 22/90 / 소프트 케이스(Option 27), 하드 케이스(Option 27H)
후면 입력Option 11/90
루비듐 모델 교정 성적서Option 90/07
보증 연장Option 95/05

교정 연계

루비듐 타임베이스도 시간이 지나면 값이 이동하므로 정기 점검이 소급성의 전제가 됩니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 확인해 안내해 드립니다.
