휘는 각도를 저항 변화로 읽는 플렉스 센서

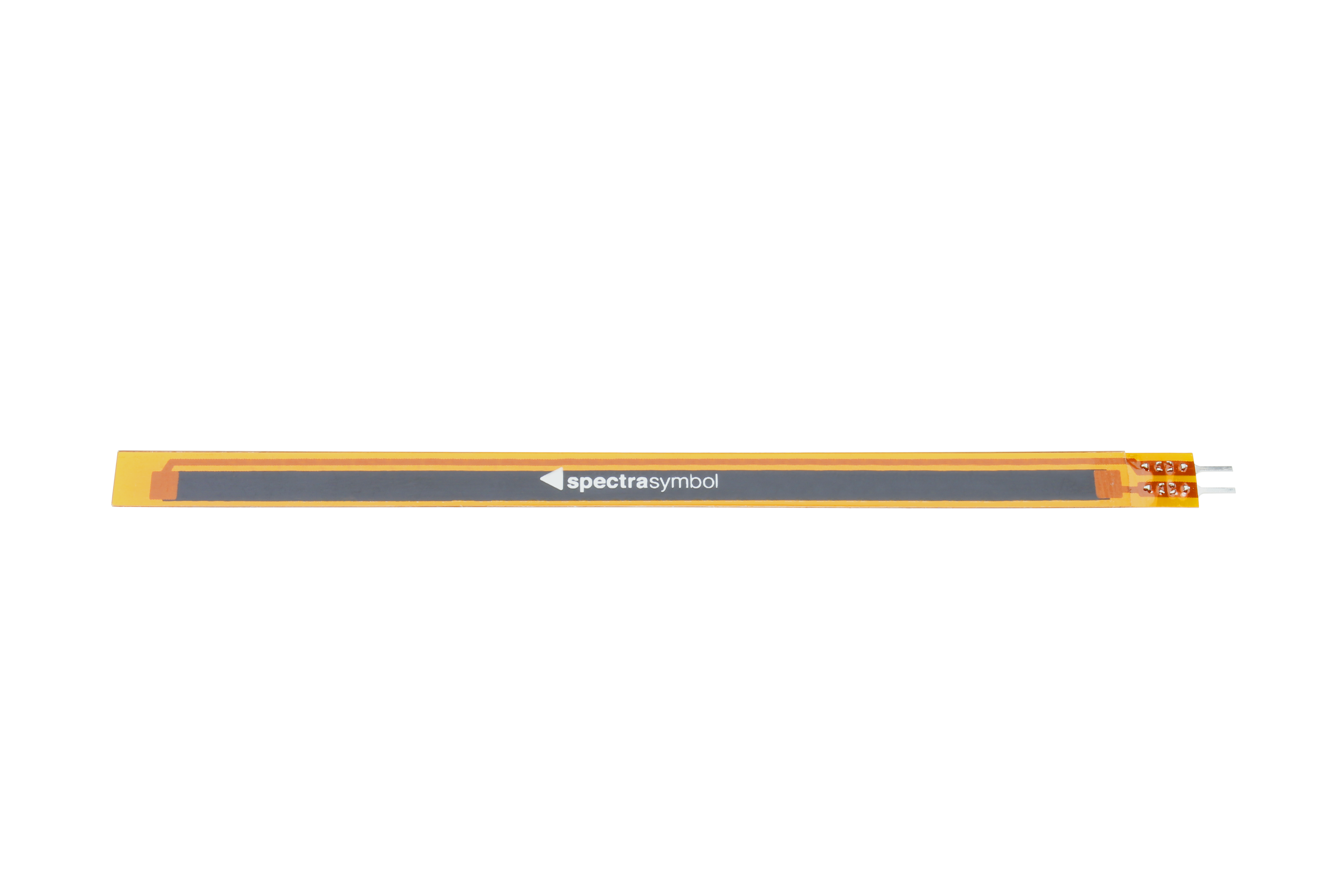

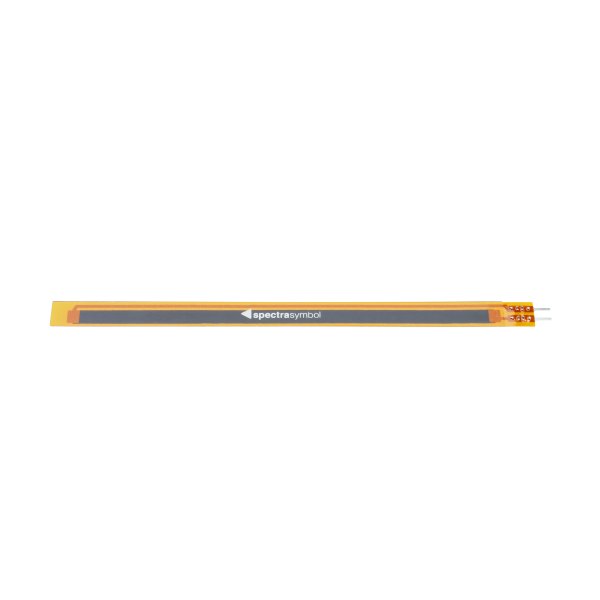

NCD 905-1000 3.75 in 저항식 플렉스 센서 10K 품번 : 905-1000 길이 : 3.75 in (95.25 mm) 최대 휨 각도 : 66도
견적 받기NCD 한국 독점 공급 파트너
NCD 905-1000은 휘는 각도에 따라 저항이 변하는 3.75 in 저항식 플렉스 센서(Flex Sensor, 공칭 10K)로, 66도까지 휘면 60K~110K ohm 사이에서 저항이 달라지며 ADC가 내장된 NCD 장치로 휨 정도를 읽습니다.
2선 저항 출력이라 배선이 단순하고, Fusion·Reactor·ProXR 시리즈의 아날로그 입력에 연결해 저항 변화를 전압으로 환산합니다. 얇은 띠 형태의 이 센서는 (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료

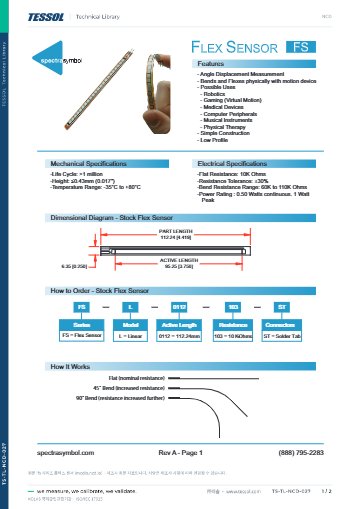

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
특징
휨을 저항으로 바꾸는 얇은 센서 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 휨에 따라 변하는 저항 | 구부러진 정도가 저항 값으로 바뀌므로 별도 각도 센서 없이 굽힘 상태를 숫자로 기록합니다. |
| 66도에서 60K~110K ohm | 최대 휨 범위의 저항 변화 폭이 커서 ADC 해상도를 크게 소모하지 않고 구간을 구분합니다. |
| 2선 저항 출력 | 두 가닥만 연결하면 되어 가동 부위를 지나는 배선이 단순합니다. |
| 3.75 in 길이 | 작은 관절과 곡면에도 부착할 수 있는 길이입니다. |
| ADC 내장 NCD 장치 호환 | Fusion, Reactor, ProXR 시리즈의 아날로그 입력에 연결해 별도 변환 모듈 없이 값을 읽습니다. |

신호 읽기
저항을 전압으로 읽는 방법
플렉스 센서는 저항만 변하는 소자이므로 고정 저항과 직렬로 분압해 전압으로 바꾼 뒤 ADC로 읽습니다. 공칭 저항 10K를 기준으로 분압 저항을 고르면 66도 휨 구간의 전압 변화가 입력 범위 안에 들어갑니다.
저항 값에서 각도로 환산하는 식은 센서별 편차가 있어 실제 센서로 두세 점을 교정해 곡선을 만드는 방법이 일반적입니다. 평평한 상태의 저항 공칭값은 10K이며 편차는 ±30 %입니다.
분압 회로와 ADC 연결
센서 한쪽을 기준 전압에, 다른 쪽을 고정 저항을 거쳐 접지에 연결하고 접점 전압을 ADC 입력으로 읽습니다. 센서가 휠수록 저항이 올라가 접점 전압이 달라지므로 그 변화를 휨 정도로 해석합니다.
사양
길이·저항·휨 각도 상세 사양
| 항목 | 사양 |
|---|---|
| 품번 | 905-1000 |
| 길이 | 3.75 in (95.25 mm) |
| 공칭(평평한 상태) 저항 | 10K ohm, 편차 ±30 % |
| 휨에 따른 저항 범위 | 66도까지 휘면 60K ~ 110K ohm |
| 최대 휨 각도 | 66도 |
| 출력 | 2선 저항 |
| 입력 방식 | 아날로그-디지털 변환기(ADC) |
| 연결 장치 | A/D 변환기가 내장된 NCD 장치 (Fusion, Reactor, ProXR 시리즈) |
| 정격 전력 | 연속 0.50 W, 피크 1 W |
| 두께 | 0.43 mm |
| 동작 온도 | −35 ~ 80 °C |
| 수명 | 100만 회 초과 굽힘 |
활용 분야
휨 정도를 읽어야 하는 현장
- 구부러지는 부품의 휨 감시 — 휨 정도를 저항 값으로 읽어 한계 각도 도달을 판정합니다.
- 가동 부위 굽힘 모니터링 — 관절이나 경첩의 굽힘 상태를 장치로 기록합니다.
- 센서 실습·교육 — 저항식 센서와 ADC 변환 원리를 실험하는 계측 프로젝트에 사용합니다.
- 휨 감지 입력 장치 — NCD 아날로그 입력과 묶어 손가락 굽힘 같은 동작을 입력 신호로 사용합니다.
선택 가이드
휨 범위별 적용 판단
| 이럴 때 (현장 조건) | 판단 | 근거 |
|---|---|---|
| 휨 범위가 66도 이내일 때 | 905-1000 적용 | 66도까지 휘는 범위에서 60K~110K ohm으로 변합니다. |
| ADC 내장 NCD 장치가 있을 때 | 직접 연결 | Fusion, Reactor, ProXR 시리즈의 아날로그 입력에 연결합니다. |
| ADC가 없는 장치에 연결할 때 | 별도 ADC 필요 | 저항 출력이므로 아날로그 입력 모듈이 필요합니다. |
구성·옵션
905-1000 구성품과 별도 준비 품목
| 구분 | 내용 |
|---|---|
| 구성품 | 3.75 in 플렉스 센서 |
| 옵션 | 공칭 저항 10K |
| 별매 | NCD 장치, 분압용 고정 저항 |
| 품번 | 905-1000 |
관련 제품
905-1000과 함께 보는 NCD 연결 부품
- NCD USB_MICRO_CABLE USB A – 마이크로 케이블 (6 ft)
- NCD INT_PWR-12 12 V 1.5 A 국제 입력 전원 어댑터
- NCD X_MAG_NUT 마그네틱 마운팅 하드웨어
905-1000은 어떤 장치에 연결할 수 있습니까?
A/D 변환기가 내장된 NCD Fusion, Reactor, ProXR 시리즈에 연결합니다. 센서는 저항 출력이므로 분압 회로를 거쳐 아날로그 입력으로 읽습니다.
905-1000으로 휘는 각도는 어떻게 읽습니까?
저항 값을 분압해 아날로그 입력으로 읽고 저항-각도 곡선으로 휨 정도를 환산합니다. 정확한 각도가 필요하면 실제 센서로 몇 개 각도를 측정해 곡선을 교정하세요.
905-1000의 저항 변화 범위는 얼마입니까?
66도까지 휘면 60K~110K ohm 사이에서 변합니다. 평평한 상태의 공칭 저항은 10K입니다.
905-1000의 굽힘 수명은 얼마나 됩니까?
센서 계열 사양은 100만 회 초과 굽힘입니다. 부착 방식과 곡률에 따라 실제 수명이 달라지므로 현장 조건에서 확인하세요.
제품 자료
FAQ 자주묻는 질문
-
905-1000은 어떤 장치에 연결할 수 있습니까?
A/D 변환기가 내장된 NCD Fusion, Reactor, ProXR 시리즈에 연결합니다. 센서는 저항 출력이므로 분압 회로를 거쳐 아날로그 입력으로 읽습니다.
-
905-1000으로 휘는 각도는 어떻게 읽습니까?
저항 값을 분압해 아날로그 입력으로 읽고 저항-각도 곡선으로 휨 정도를 환산합니다. 정확한 각도가 필요하면 실제 센서로 몇 개 각도를 측정해 곡선을 교정하세요.
-
905-1000의 저항 변화 범위는 얼마입니까?
66도까지 휘면 60K~110K ohm 사이에서 변합니다. 평평한 상태의 공칭 저항은 10K입니다.
-
905-1000의 굽힘 수명은 얼마나 됩니까?
센서 계열 사양은 100만 회 초과 굽힘입니다. 부착 방식과 곡률에 따라 실제 수명이 달라지므로 현장 조건에서 확인하세요.
