NCD 보드에 12 V를 주는 120 VAC 전용 월 어댑터

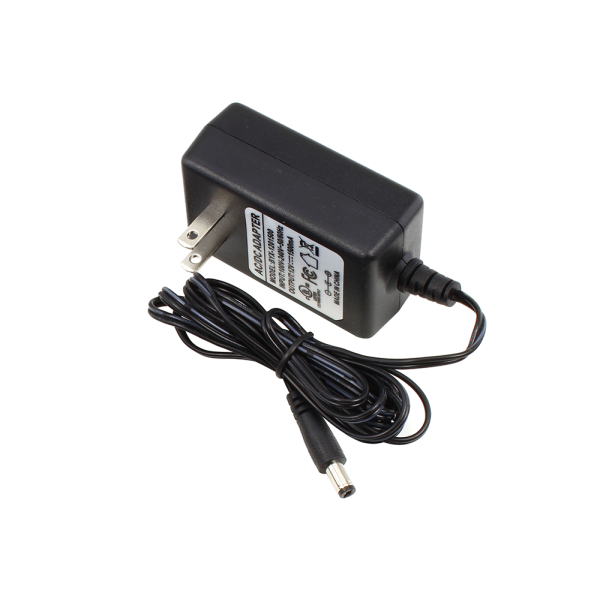

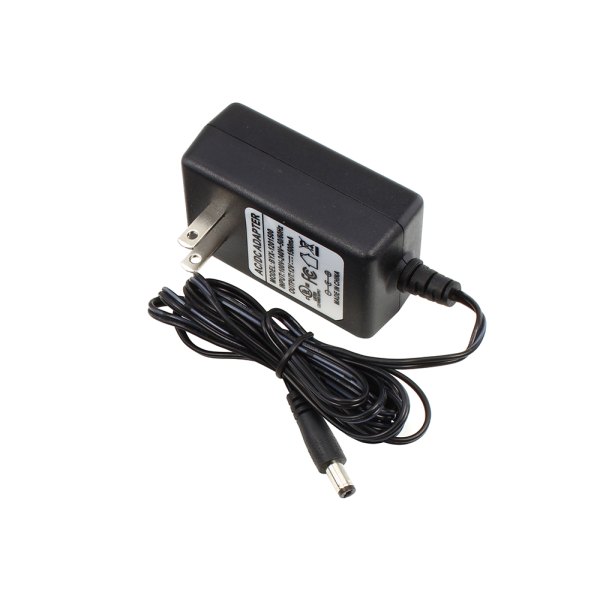

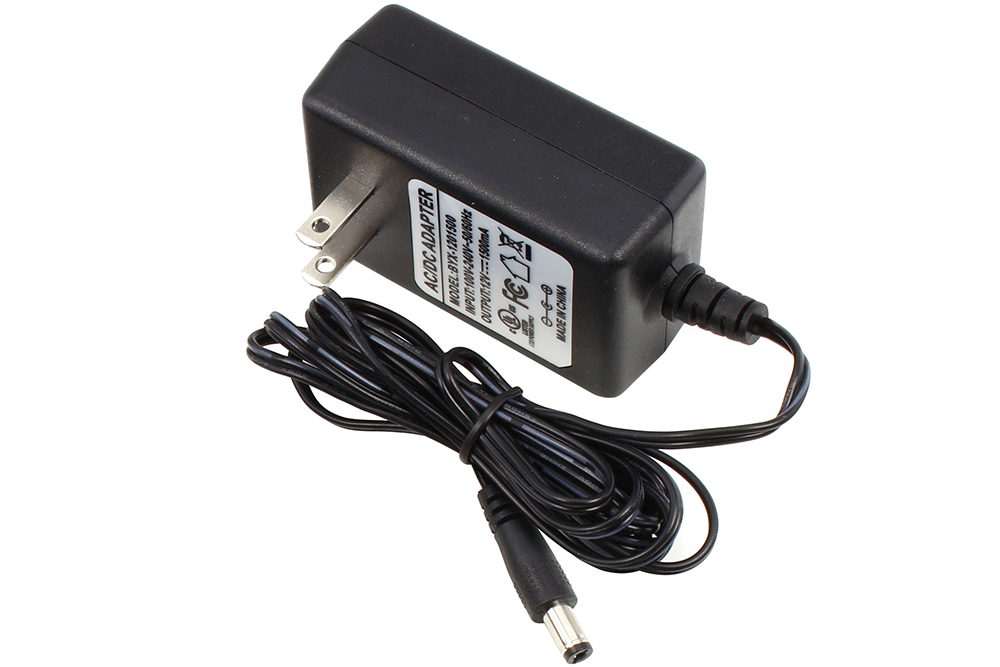

NCD PWR12 12 V 1.25 A 스위칭 전원 어댑터 품번 : PWR12 입력 : 120 VAC, 60 Hz (미국) 출력 : 12 VDC, 1.25 A, 레귤레이트
견적 받기NCD 한국 독점 공급 파트너
NCD PWR12는 120 VAC 60 Hz 입력을 받아 12 VDC 1.25 A를 출력하는 레귤레이트 스위칭 월 어댑터(Wall-mount Switcher Supply)입니다. 미국 전원 환경에서 NCD 릴레이 컨트롤러와 센서 보드의 12 V 배럴 입력에 전원을 공급합니다.
컴퓨터 등급 레귤레이트 방식으로 출력 전압을 안정적으로 유지하며, 2.1 mm 배럴 커넥터와 6 ft 케이블로 NCD 보드에 직접 연결합니다. 입력이 120 VAC 전용이므로 국내 220 V 회로에는 바로 연결할 수 없습니다. 이 전원은 (주)테솔이 국내에 공식 공급합니다.
특징
120 VAC 전용 입력과 레귤레이트 출력
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 120 VAC, 60 Hz 입력 | 미국 콘센트에 바로 꽂는 월 어댑터 구조여서 별도 전원 모듈 없이 NCD 장치를 가동합니다. |
| 12 VDC 1.25 A 레귤레이트 출력 | 부하가 변해도 출력 전압이 유지되어 릴레이가 동작하는 동안에도 보드가 안정적으로 작동합니다. |
| 2.1 × 5.5 × 9.5 mm 직각 배럴 커넥터 | 직각 형상이라 벽면에 가까운 보드 잭에도 케이블을 무리하게 꺾지 않고 연결합니다. |
| 6 ft 케이블 | 6 ft 케이블이라 콘센트와 보드 사이에 연장 코드 없이도 거리를 확보할 수 있습니다. |
| 32채널 컨트롤러 조건부 사용 | 동시에 켜는 릴레이가 24개 이하이면 32채널 20 A·30 A 컨트롤러에도 연결할 수 있습니다. |
사용 조건
입력 전압과 컨트롤러 적합성
PWR12의 입력은 120 VAC, 60 Hz 단일 사양이라 국내 220 V 회로에는 연결할 수 없습니다. 220 V를 포함한 넓은 입력 범위가 필요하면 90~264 VAC를 받는 INT_PWR-12를 선택하세요.
32채널 20 A·30 A 컨트롤러를 제외한 모든 NCD 장치에 적합합니다. 32채널 컨트롤러는 동시에 활성화되는 릴레이가 24개 이하일 때만 이 전원으로 구동하며, 유도 부하는 전원 라인을 분리해 사용하세요.
32채널 컨트롤러의 동시 릴레이 한도
12 V 1.25 A 출력은 릴레이 코일 전류의 합으로 한도가 정해집니다. 32채널 20 A·30 A 컨트롤러에서 동시에 켜는 릴레이를 24개 이하로 제한하면 이 어댑터로 안정적으로 구동할 수 있습니다.
사양
입력·출력과 커넥터 사양
| 항목 | 사양 |
|---|---|
| 품번 | PWR12 |
| 입력 | 120 VAC, 60 Hz (미국) |
| 출력 | 12 VDC, 1.25 A, 레귤레이트 |
| 출력 커넥터 | 2.1 mm ID × 5.5 mm OD × 9.5 mm 직각 배럴 |
| 방식 | 레귤레이트 컴퓨터 등급 스위칭 |
| 케이블 | 월 어댑터형, 케이블 6 ft |
| 적합 장치 | 32채널 20 A · 30 A 컨트롤러를 제외한 모든 NCD 장치 |
| 32채널 20 A · 30 A 컨트롤러 | 동시 활성 릴레이 24개 이하일 때 사용 |
| 구성품 | 벽 어댑터형 전원, 6 ft 케이블 |
활용 분야
120 VAC 환경의 NCD 장치 전원
- 미국 120 VAC 콘센트 — 해당 지역에서 NCD 장치를 가동하는 기본 전원으로 사용합니다.
- 12 V 배럴 입력 보드 — 배럴 잭이 있는 NCD 보드에 직접 전원을 공급합니다.
- 32채널 컨트롤러 소규모 운용 — 동시 릴레이 24개 이하 조건에서 전원으로 사용합니다.
- 유도 부하 분리 구성 — 모터·솔레노이드와 전원 라인을 나눠 컨트롤러 전압을 보호합니다.
선택 가이드
입력 전압에 맞는 NCD 전원 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 미국 120 VAC 전원에서 12 V 1.25 A로 충분할 때 | PWR12 | PWR12가 120 VAC, 60 Hz 입력에서 12 VDC 1.25 A를 출력하는 월 어댑터이기 때문입니다. |
| 220 V를 포함해 입력 범위가 넓어야 할 때 | INT_PWR-12 | INT_PWR-12가 90~264 VAC 입력과 12 V 1.5 A 출력을 지원하기 때문입니다. |
구성·옵션
구성품과 별도 준비 품목
| 구분 | 내용 |
|---|---|
| 구성품 | 벽 어댑터형 전원, 6 ft 케이블 |
| 옵션 | 120 VAC, 60 Hz 단일 사양 |
| 별매 | NCD 장치 |
| 품번 | PWR12 |

관련 제품
PWR12와 함께 보는 NCD 전원·케이블
- NCD INT_PWR-12 12 V 1.5 A 국제 입력 전원 어댑터
- 5 V 1 A USB 외장 월마운트 어댑터 (VEL05US050-US-BB)
- NCD USB_MICRO_CABLE USB A – 마이크로 케이블 (6 ft)
PWR12는 국내 220 V에서 사용할 수 있습니까?
아닙니다. 120 VAC 전용이라 220 V 회로에는 바로 연결할 수 없으며, 입력 범위가 넓은 INT_PWR-12를 검토하세요.
PWR12를 32채널 컨트롤러에도 사용할 수 있습니까?
네, 동시에 켜는 릴레이가 24개 이하라면 32채널 20 A·30 A 컨트롤러에도 사용할 수 있습니다. 24개를 넘기는 운용에는 맞지 않습니다.
유도 부하와 같은 전원을 공유해도 됩니까?
아니요, 공유하지 않는 편이 안전합니다. 모터나 솔레노이드의 기동 전류가 컨트롤러 전압을 흔들 수 있으므로 전원 라인을 분리하세요.
PWR12의 출력 커넥터는 어떤 규격입니까?
2.1 mm ID × 5.5 mm OD × 9.5 mm 직각 배럴 커넥터입니다. 연결하는 보드의 잭 규격과 극성이 같은지 확인한 뒤 사용하세요.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PWR12는 국내 220 V에서 사용할 수 있습니까?
아닙니다. 120 VAC 전용이라 220 V 회로에는 바로 연결할 수 없으며, 입력 범위가 넓은 INT_PWR-12를 검토하세요.
-
PWR12를 32채널 컨트롤러에도 사용할 수 있습니까?
네, 동시에 켜는 릴레이가 24개 이하라면 32채널 20 A·30 A 컨트롤러에도 사용할 수 있습니다. 24개를 넘기는 운용에는 맞지 않습니다.
-
유도 부하와 같은 전원을 공유해도 됩니까?
아니요, 공유하지 않는 편이 안전합니다. 모터나 솔레노이드의 기동 전류가 컨트롤러 전압을 흔들 수 있으므로 전원 라인을 분리하세요.
-
PWR12의 출력 커넥터는 어떤 규격입니까?
2.1 mm ID × 5.5 mm OD × 9.5 mm 직각 배럴 커넥터입니다. 연결하는 보드의 잭 규격과 극성이 같은지 확인한 뒤 사용하세요.
