실험 장치의 구동 시간을
PC에서 정하는 타이머 소프트웨어

NCD Quick Timer · Quick Timer R8X 릴레이 타이머 소프트웨어

견적 받기

NCD 국내 정식 공급 파트너

NCD Quick Timer·Quick Timer R8X는 PC에서 네트워크나 COM 포트로 NCD 릴레이 보드에 연결해 시간으로 릴레이를 켜고 끄는 릴레이 타이머 소프트웨어(Relay Timer Software)입니다. 두 제품은 각각 최대 32채널과 최대 8채널을 제어하며, 실험실과 과학 프로젝트에서 장치 구동 시간을 자동화합니다.

두 모델은 연결 상태를 계속 감지해 끊기면 알리고 다시 연결되면 자동으로 복구하며, 릴레이 상태도 화면에 동시에 표시합니다. 제어 채널 수만 다를 뿐 기능은 같고, 이 소프트웨어는 (주)테솔이 국내에 공식 공급합니다.

32채널

Quick Timer 제어 채널

8채널

Quick Timer R8X 제어 채널

다운 · 업

카운트 설정 방식

저장

시간 설정 저장·불러오기

특징

연결 감시와
시간 제어 구성

핵심 특징현장에서 달라지는 점
연결 상태 감지와 자동 재연결통신이 끊기면 즉시 알리고 복구되면 자동으로 다시 연결하므로 장시간 자동 운전 중에도 끊김을 놓치지 않습니다.
릴레이 상태 동시 표시전 채널의 현재 상태를 한 화면에서 확인해 장치별 점검 시간이 줄어듭니다.
수동·자동 제어 병행시간 설정에 따른 자동 구동과 현장 수동 조작을 같은 화면에서 전환할 수 있습니다.
카운트 다운·업 설정남은 시간을 줄여가거나 경과 시간을 늘려가는 방식 중 작업에 맞는 쪽을 선택할 수 있습니다.
시간 설정 저장·불러오기반복하는 시퀀스를 저장해 두고 다음 실험에서 그대로 불러와 설정 실수를 줄입니다.
네트워크·COM 포트 연결릴레이 보드의 연결 방식에 맞춰 연결을 고를 수 있어 기존 보드를 그대로 사용합니다.

연결 방식

네트워크와 COM 포트의
선택 기준

이더넷 모델 릴레이 보드는 네트워크로, 시리얼 모델은 COM 포트로 연결합니다. 보드와 PC가 멀리 떨어져 있으면 네트워크로 연결하는 편이 배선 부담이 작고, 가까운 벤치 실험에서는 COM 포트로 연결하는 편이 설정이 단순합니다.

PC에서 실행하는 소프트웨어이므로 PC가 꺼지거나 절전 상태에 들어가면 타이머 제어도 멈춥니다. 장시간 무인 운전에서는 PC의 절전 설정을 해제하세요.

시간 설정 화면 사용법

채널별로 켜짐 시간과 꺼짐 시간을 입력하고 수동 제어와 자동 제어를 전환합니다. 저장한 시간 설정은 다음 실행에서 불러올 수 있으며, 모든 릴레이를 한 번에 직접 켜고 끄는 전체 제어 기능도 갖췄습니다.

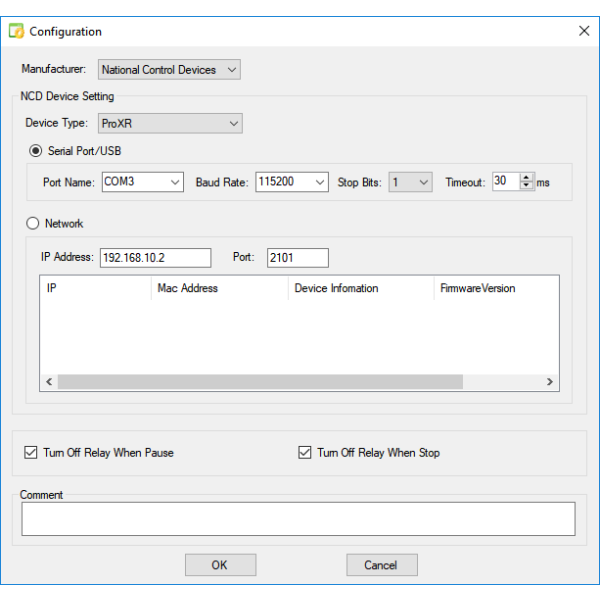

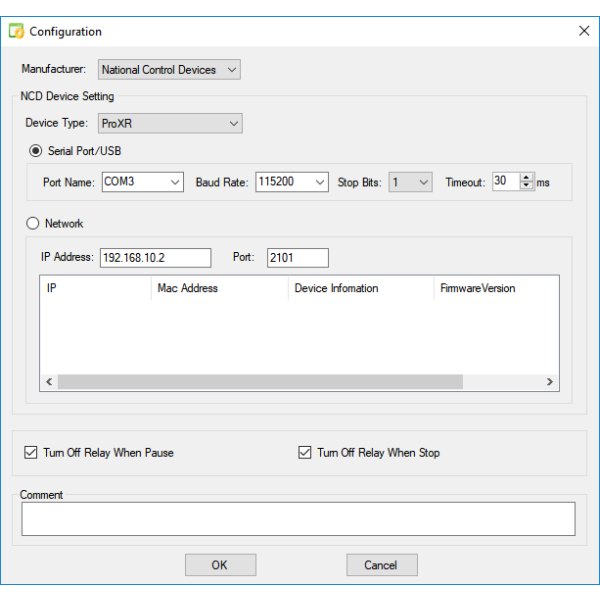

NCD QUICKTIMER_R8X - 장치 종류와 포트를 설정하는 구성 창 화면
장치 종류와 포트를 설정하는 구성 창 화면

사양

채널 수 비교와
공통 기능

항목Quick TimerQuick Timer R8X
품번QUICKTIMERQUICKTIMER_R8X
제어 채널릴레이 최대 32채널릴레이 최대 8채널
연결네트워크 · COM 포트네트워크 · COM 포트
제어 방식수동 또는 시간 설정 자동 제어수동 또는 시간 설정 자동 제어

공통 기능

항목사양
제공 형태PC에서 실행하는 릴레이 타이머 소프트웨어
연결 대상NCD 릴레이 보드 (네트워크 또는 COM 포트)
연결 상태상태 계속 감지, 연결 끊김 알림, 재연결 시 자동 복구
상태 표시릴레이 현재 상태 동시 표시
시간 설정카운트 다운 · 카운트 업
설정 저장시간 설정 저장 · 불러오기
전체 제어모든 릴레이 직접 제어
적용 분야과학 프로젝트, 실험실, 가정 자동화

활용 분야

시간 기준 제어가
필요한 현장

  • 과학 프로젝트 — 정해진 시간에 장치를 켜고 끄는 실험 시퀀스를 만듭니다.
  • 실험실 — 여러 장치의 전원을 시간 간격을 두고 순차로 켜고 끕니다.
  • 가정 자동화 — 조명과 기기의 작동 시간을 PC에서 설정합니다.
  • 다채널 릴레이 관리 — 한 PC에서 여러 릴레이 채널의 상태와 시간을 묶어 관리합니다.

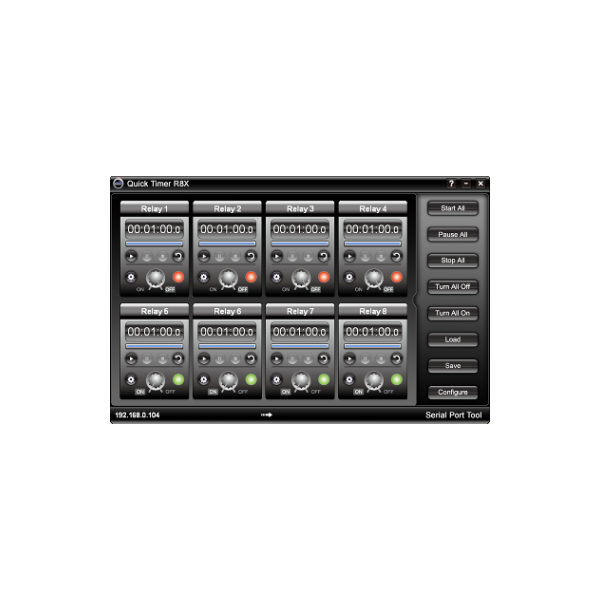

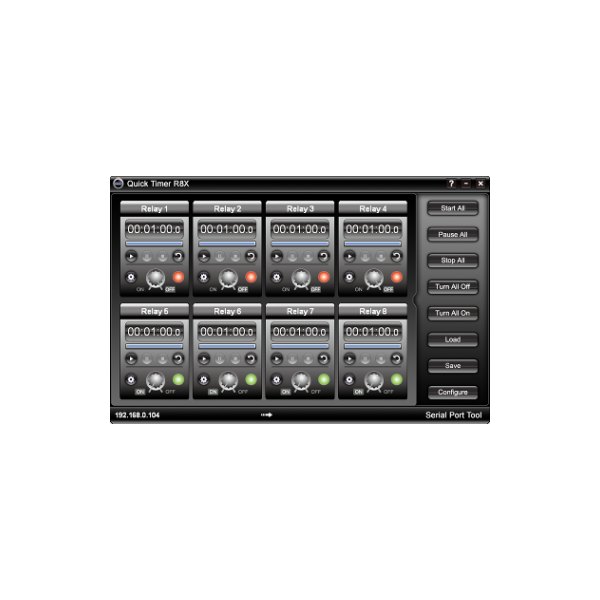

NCD QUICKTIMER_R8X - 릴레이 8개를 제어하는 타이머 프로그램 화면
릴레이 8개를 제어하는 타이머 프로그램 화면

선택 가이드

채널 수에 맞는
Quick Timer 모델

이럴 때 (현장 조건)권장 모델선택 이유
릴레이 8채널 이하를 제어할 때Quick Timer R8XQuick Timer R8X가 최대 8채널을 제어하고 기능은 32채널 모델과 같기 때문입니다.
릴레이 최대 32채널을 제어할 때Quick TimerQuick Timer가 최대 32채널을 제어하고 기능은 R8X와 같기 때문입니다.

구성·옵션

구성품과
별도 준비 품목

구분내용
구성품PC에서 실행하는 소프트웨어
옵션32채널 또는 8채널 모델
별매릴레이 보드와 PC
품번QUICKTIMER · QUICKTIMER_R8X

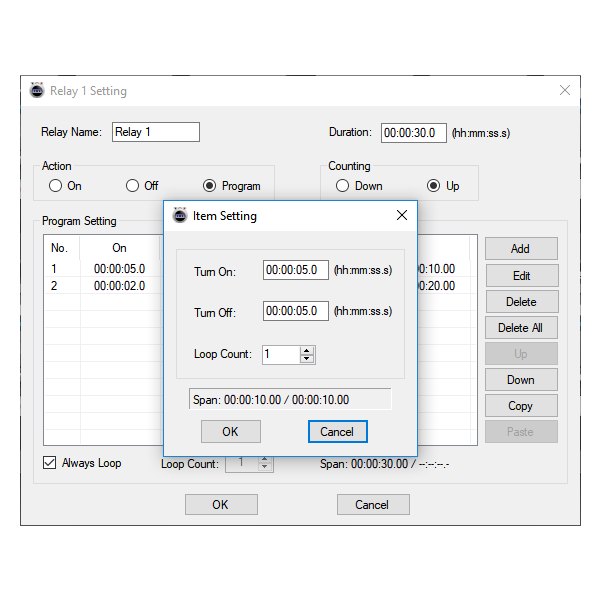

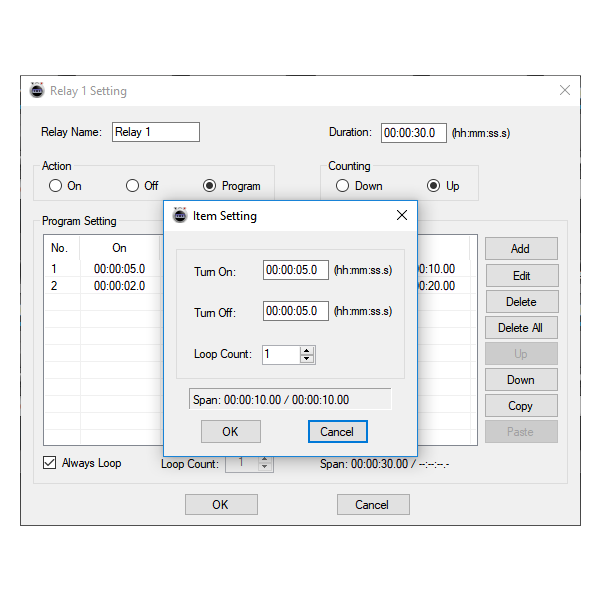

NCD QUICKTIMER_R8X - 릴레이 동작 시간을 설정하는 프로그램 창 화면
릴레이 동작 시간을 설정하는 프로그램 창 화면
