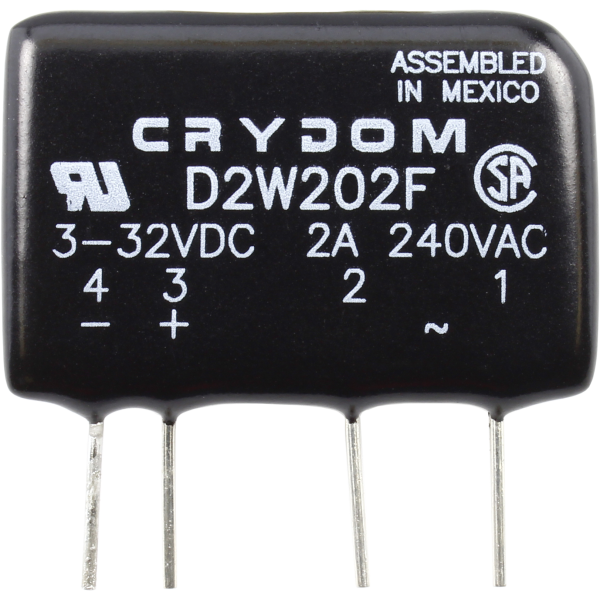

NCD PRacc-22 Crydom D2W202F 2A 240VAC 저항 부하 용 제로 크로스 솔리드 스테이트 릴레이 (유형 A)

MODEL: PRacc-22
브랜드: NCD

제품문의 구매하기

히터·조명·모터 부하를
접점 없이 개폐하는 SSR

NCD SSR 컨트롤러용 Crydom PRacc-22~29

견적 받기

NCD 국내 정식 공급 파트너

NCD SSR 컨트롤러용 Crydom 솔리드 스테이트 릴레이(SSR, 반도체 릴레이) PRacc-22~PRacc-29는 접점 없이 히터·조명·모터·직류 부하를 개폐하는 컨트롤러 옵션입니다. 2 A~25 A 교류 부하용 5종과 3 A~20 A 직류 부하용 3종으로 구성됩니다.

교류 타입은 부하 성격에 따라 저항성 부하용 제로 크로스 켜기와 유도성 부하용 랜덤 턴온으로 나뉩니다. 직류 타입은 온 상태 전압 강하가 0.1 V(PRacc-28·29)와 1.5 V(PRacc-27)로 낮아 직류 부하를 직접 스위칭합니다. 컨트롤러를 구매할 때 타입을 고르거나 단품으로 추가해 구성을 바꿀 수 있으며, 이 SSR은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

솔리드 스테이트 릴레이 유형

8종

교류 5종 · 직류 3종

2~25 A

교류 정격 전류 범위

3~20 A

직류 정격 전류 범위

-30~80 °C

동작 온도(PRacc-27은 -40 °C부터)

특징

부하 성격에 맞춘
SSR 타입 구성

핵심 특징	현장에서 달라지는 점
제로 크로스 켜기	PRacc-22·23·26은 저항성 교류 부하에 맞는 켜기 방식이어서 히터와 조명 회로의 구성이 단순해집니다.
랜덤 턴온	PRacc-24·25는 유도성 교류 부하용이므로 모터처럼 코일 성분이 있는 부하에 알맞은 타입을 따로 고를 수 있습니다.
직류 전용 3종	PRacc-27·28·29는 3 A·10 A·20 A 직류 부하를 스위칭하는 직류 전용 타입이어서, 교류 SSR로 직류를 개폐하는 오배선을 방지합니다.
내장 스너버	PRacc-22는 스너버 회로를 내장해 별도 보호 회로 설계를 줄입니다.
상시 개방 SPST	전 모델이 상시 개방 접점이어서 전원이 끊기면 부하도 꺼진 상태로 돌아갑니다.
컨트롤러 호환	NCD SSR 컨트롤러(PR15-5 등)의 채널마다 타입을 지정해 장착하므로 한 패널에서 교류와 직류 부하를 함께 제어할 수 있습니다.

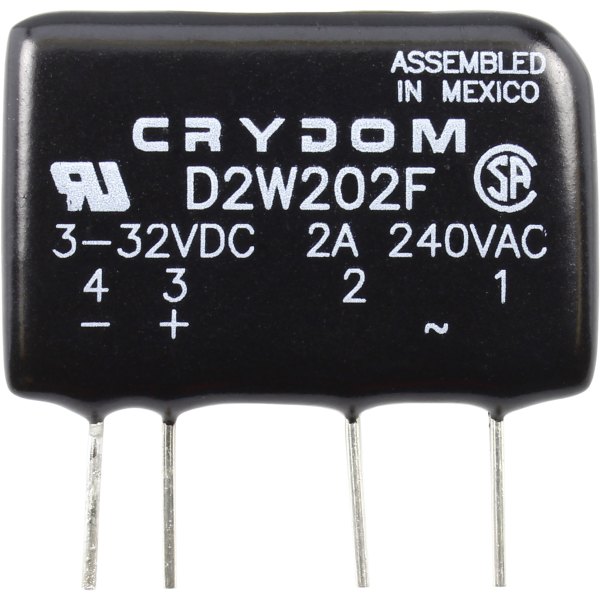

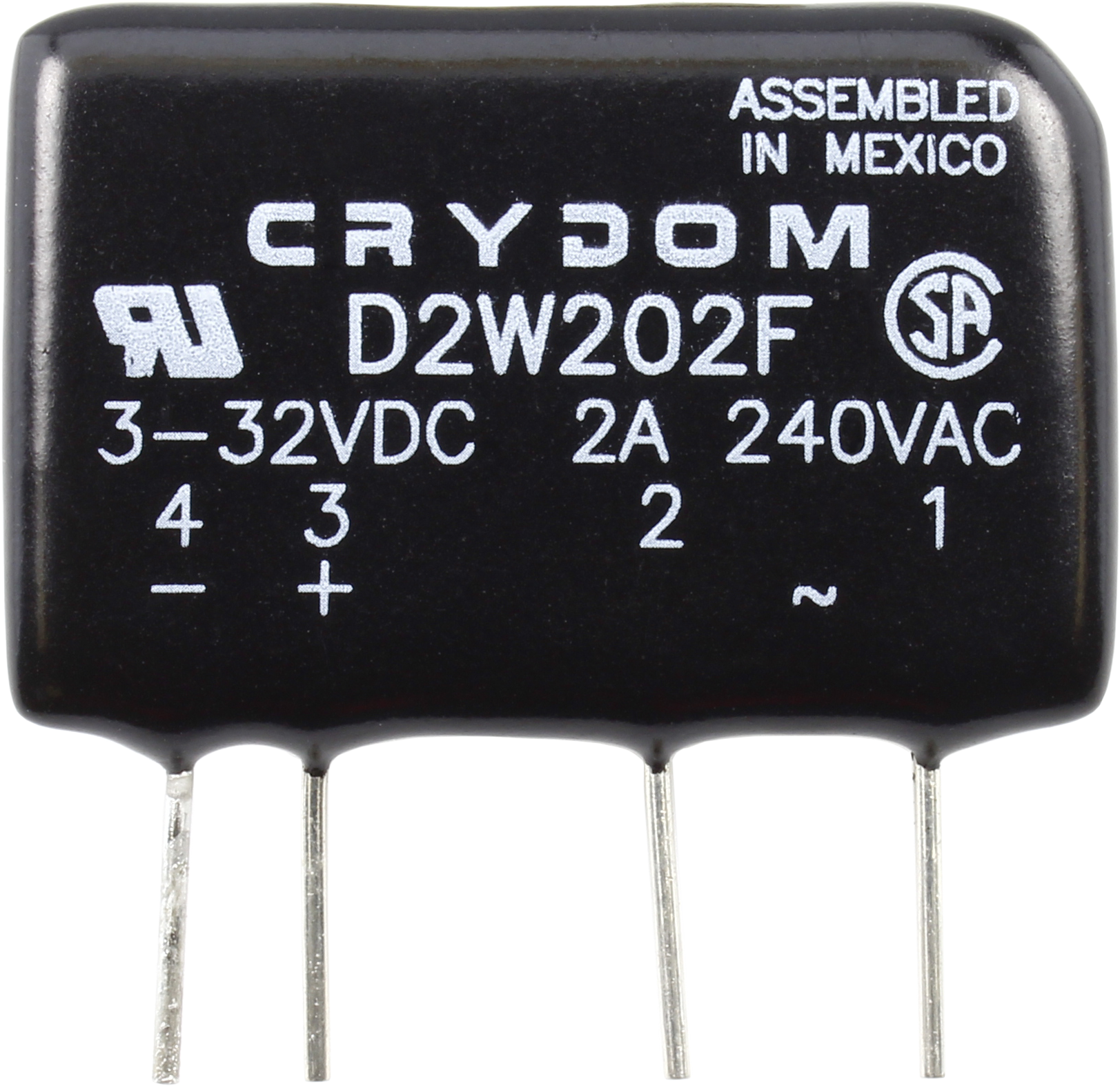

핀 단자가 보이는 검은색 솔리드 스테이트 릴레이

타입 선택

교류 부하와
직류 부하의 구분

교류 SSR은 교류 스위칭 전용이며 직류 부하에는 사용하지 않습니다. 저항성 부하는 제로 크로스 타입(A·B·E)이 맞고, 유도성 부하는 랜덤 턴온 타입(C·D)이 맞습니다. 직류 타입(F·G·H)은 저항성과 유도성 부하를 모두 대상으로 합니다.

PRacc-25와 PRacc-26의 차이

PRacc-25는 240 VAC 유도성 부하용 랜덤 턴온 타입이고 PRacc-26은 480 VAC 저항성 부하용 제로 크로스 타입입니다. 두 모델은 정격 전류가 25 A로 같으므로 부하 전압과 부하 성격으로 구분합니다.

설치 조건

최소 부하와
강제 공랭 조건

교류 타입 PRacc-22~26은 0.06 A의 최소 부하가 필요하고 PRacc-27은 0.02 A가 필요하며, 직류 타입 PRacc-28·29는 최소 부하 조건이 없습니다. 25 A 교류 모델 PRacc-25·26과 10 A·20 A 직류 모델 PRacc-28·29는 강제 공기 냉각 조건에서 사용합니다.

강제 공랭이 필요한 모델의 장착

냉각이 필요한 4개 모델은 컨트롤러 패널 안에서 송풍 경로를 먼저 확보한 뒤 장착하는 순서가 안전합니다. 교류 240 V와 480 V 회로의 배선은 전원을 차단한 상태에서 진행하며, 설치는 전기 작업 자격을 갖춘 담당자가 맡습니다.

사양

교류 5종과 직류 3종의
전체 사양

교류 5종은 정격과 켜기 방식, 직류 3종은 최소 부하와 전압 강하가 선택 기준이며, 아래 두 표와 공통 사양표에 8개 모델의 사양을 모두 수록했습니다.

교류 SSR 비교

항목	PRacc-22	PRacc-23	PRacc-24	PRacc-25	PRacc-26
Crydom 품번	D2W202F	CX240D5	CX240D5R	PF240D25R	PF480D25
타입	A	B	C	D	E
정격	2 A 240 VAC	5 A 240 VAC	5 A 240 VAC	25 A 240 VAC	25 A 480 VAC
켜기 방식	제로 크로스	제로 크로스	랜덤 턴온	랜덤 턴온	제로 크로스
적용 부하	저항성 부하	저항성 부하	유도성 부하	유도성 부하	저항성 부하
스위칭 대상	교류 전용	교류 전용	교류 전용	교류 전용	교류 전용
접점 구성	상시 개방 SPST	상시 개방 SPST	상시 개방 SPST	상시 개방 SPST	상시 개방 SPST
최소 부하	0.06 A	0.06 A	0.06 A	0.06 A	0.06 A
동작 온도	-30~80 °C	-30~80 °C	-30~80 °C	-30~80 °C	-30~80 °C
내장 스너버 회로	내장	해당 없음	해당 없음	해당 없음	해당 없음
강제 공기 냉각	해당 없음	해당 없음	해당 없음	필요	필요

직류 SSR 비교

항목	PRacc-27	PRacc-28	PRacc-29
Crydom 품번	MPDCD3	CMX60D10	CMX60D20
타입	F	H	G
정격	3 A 60 VDC	10 A 60 VDC	20 A 60 VDC
적용 부하	저항성 또는 유도성 부하	저항성 또는 유도성 부하	저항성 또는 유도성 부하
스위칭 대상	직류 전용	직류 전용	직류 전용
접점 구성	상시 개방 SPST	상시 개방 SPST	상시 개방 SPST
최소 부하	0.02 A	없음	없음
최대 온 상태 전압 강하	1.5 V	0.1 V	0.1 V
동작 온도	-40~80 °C	-30~80 °C	-30~80 °C
강제 공기 냉각	해당 없음	필요	필요

시리즈 공통 사양

항목	사양
접점 구성	전 모델 상시 개방 SPST
대상 컨트롤러	NCD 솔리드 스테이트 릴레이 컨트롤러(PR15-5 등)용 릴레이 옵션
타입 지정	컨트롤러 구매 때 타입 A~H 중에서 선택
구성 변경	컨트롤러를 채우지 않은 상태로 주문한 뒤 릴레이를 추가해 구성하거나 단품을 따로 구매
교류 모델	PRacc-22 · 23 · 24 · 25 · 26 (교류 스위칭 전용, 최소 부하 0.06 A)
직류 모델	PRacc-27 · 28 · 29 (직류 스위칭 전용)
강제 공기 냉각 필요 모델	PRacc-25 · 26 · 28 · 29
동작 온도	-30~80 °C (PRacc-27은 -40~80 °C)

활용 분야

히터부터 직류 부하까지
한 컨트롤러로 제어

교류 저항성 부하 — 2 A·5 A·25 A급 히터와 조명 회로를 제로 크로스 타입으로 개폐합니다.
교류 유도성 부하 — 5 A·25 A급 모터 등 유도성 부하를 랜덤 턴온 타입 C·D로 구동합니다.
직류 부하 — 3 A·10 A·20 A 직류 부하를 타입 F·H·G로 스위칭합니다.
혼합 부하 패널 — PR15-5에 타입을 달리 채워 교류와 직류 부하를 한 패널에서 제어합니다.
운영 중 부품 교체 — 단품 SSR을 따로 구매해 컨트롤러의 릴레이만 바꿉니다.

선택 가이드

부하 조건에 맞는
SSR 타입 선택

이럴 때 (부하 조건)	권장 모델	선택 이유
2 A 교류 저항성 부하	PRacc-22 (타입 A)	스너버 회로를 내장한 제로 크로스 타입입니다.
5 A 교류 저항성 부하	PRacc-23 (타입 B)	5 A 240 VAC 제로 크로스 타입입니다.
5 A 교류 유도성 부하	PRacc-24 (타입 C)	랜덤 턴온 방식으로 유도성 부하에 맞습니다.
25 A 교류 유도성 부하	PRacc-25 (타입 D)	랜덤 턴온 방식이며 강제 공기 냉각이 필요합니다.
480 VAC 25 A 저항성 부하	PRacc-26 (타입 E)	480 VAC 정격 제로 크로스 타입이며 강제 공기 냉각이 필요합니다.
3 A 직류 부하	PRacc-27 (타입 F)	최소 부하 0.02 A, 온 상태 전압 강하 1.5 V입니다.
10 A 직류 부하	PRacc-28 (타입 H)	전압 강하 0.1 V이며 강제 공기 냉각이 필요합니다.
20 A 직류 부하	PRacc-29 (타입 G)	전압 강하 0.1 V이며 강제 공기 냉각이 필요합니다.

구성·옵션

구성품과 주문 방법

구분	내용
구성품	Crydom 솔리드 스테이트 릴레이 본체
옵션	NCD 컨트롤러 구매 때 타입 A~H 선택
별매	PRacc-22 ~ PRacc-29 단품 (컨트롤러와 따로 구매)
품번	PRacc-22 · 23 · 24 · 25 · 26 · 27 · 28 · 29

함께 구성하는
릴레이·드라이버

NCD용 Crydom SSR은 교류 부하에 어느 타입을 선택해야 합니까?
저항성 부하는 제로 크로스 타입(A·B·E), 유도성 부하는 랜덤 턴온 타입(C·D)을 선택합니다. 부하 전압이 480 VAC이면 PRacc-26, 240 VAC이면 나머지 교류 모델에서 전류 용량으로 고릅니다.
NCD용 Crydom SSR의 교류 타입을 직류 부하에 사용할 수 있습니까?
아니요, 사용할 수 없습니다. 교류 타입은 교류 스위칭 전용이므로 직류 부하에는 F·G·H 타입을 사용합니다.
NCD Crydom SSR 중 강제 공기 냉각이 필요한 모델은 무엇입니까?
PRacc-25, PRacc-26, PRacc-28, PRacc-29가 해당합니다. 패널 설계 단계에서 송풍 경로를 확보하세요.
NCD 컨트롤러를 이미 구입했는데 SSR만 교체할 수 있습니까?
네, 가능합니다. PRacc-22~29는 단품으로 따로 구매할 수 있어 컨트롤러 구매 후에도 부하에 맞는 타입으로 바꿀 수 있습니다.
NCD Crydom SSR에 최소 부하 조건이 있습니까?
교류 타입은 0.06 A, PRacc-27은 0.02 A의 최소 부하가 필요하고 PRacc-28·29는 조건이 없습니다.
