NCD SSR 컨트롤러용 Crydom 솔리드 스테이트 릴레이(SSR, 반도체 릴레이) PRacc-22~PRacc-29는 접점 없이 히터·조명·모터·직류 부하를 개폐하는 컨트롤러 옵션입니다. 2 A~25 A 교류 부하용 5종과 3 A~20 A 직류 부하용 3종으로 구성됩니다.

교류 타입은 부하 성격에 따라 저항성 부하용 제로 크로스 켜기와 유도성 부하용 랜덤 턴온으로 나뉩니다. 직류 타입은 온 상태 전압 강하가 0.1 V(PRacc-28·29)와 1.5 V(PRacc-27)로 낮아 직류 부하를 직접 스위칭합니다. 컨트롤러를 구매할 때 타입을 고르거나 단품으로 추가해 구성을 바꿀 수 있으며, 이 SSR은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

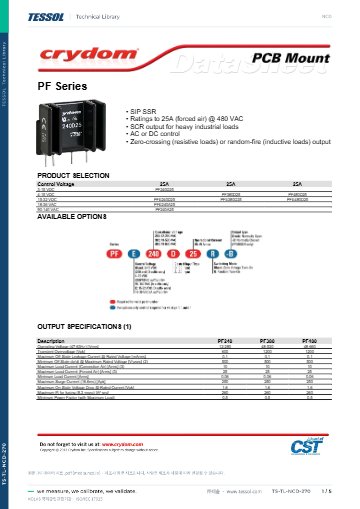

이 제품의 데이터시트, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

8종

교류 5종 · 직류 3종

2~25 A

교류 정격 전류 범위

3~20 A

직류 정격 전류 범위

-30~80 °C

동작 온도(PRacc-27은 -40 °C부터)

특징

부하 성격에 맞춘
SSR 타입 구성

핵심 특징현장에서 달라지는 점
제로 크로스 켜기PRacc-22·23·26은 저항성 교류 부하에 맞는 켜기 방식이어서 히터와 조명 회로의 구성이 단순해집니다.
랜덤 턴온PRacc-24·25는 유도성 교류 부하용이므로 모터처럼 코일 성분이 있는 부하에 알맞은 타입을 따로 고를 수 있습니다.
직류 전용 3종PRacc-27·28·29는 3 A·10 A·20 A 직류 부하를 스위칭하는 직류 전용 타입이어서, 교류 SSR로 직류를 개폐하는 오배선을 방지합니다.
내장 스너버PRacc-22는 스너버 회로를 내장해 별도 보호 회로 설계를 줄입니다.
상시 개방 SPST전 모델이 상시 개방 접점이어서 전원이 끊기면 부하도 꺼진 상태로 돌아갑니다.
컨트롤러 호환NCD SSR 컨트롤러(PR15-5 등)의 채널마다 타입을 지정해 장착하므로 한 패널에서 교류와 직류 부하를 함께 제어할 수 있습니다.

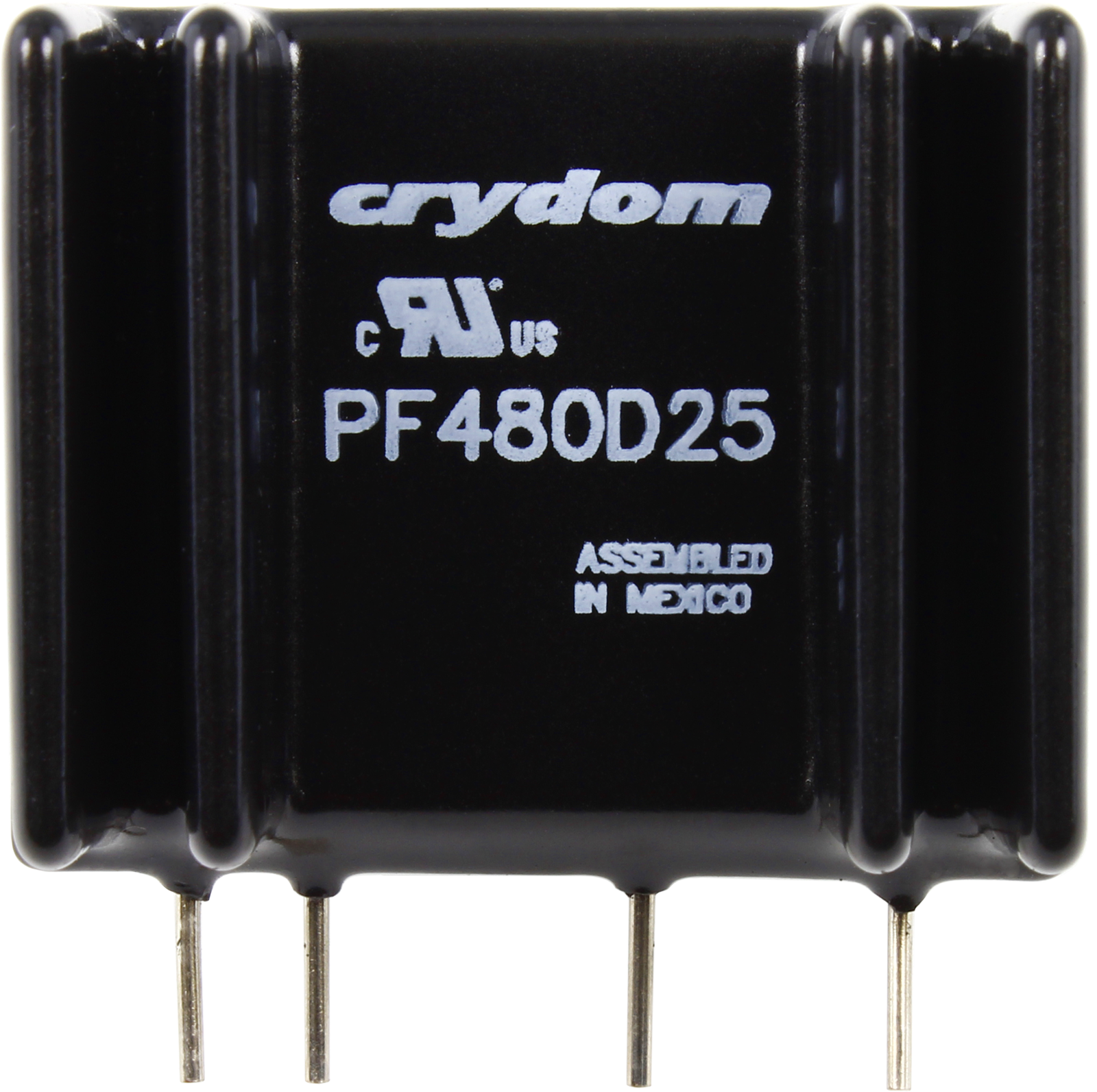

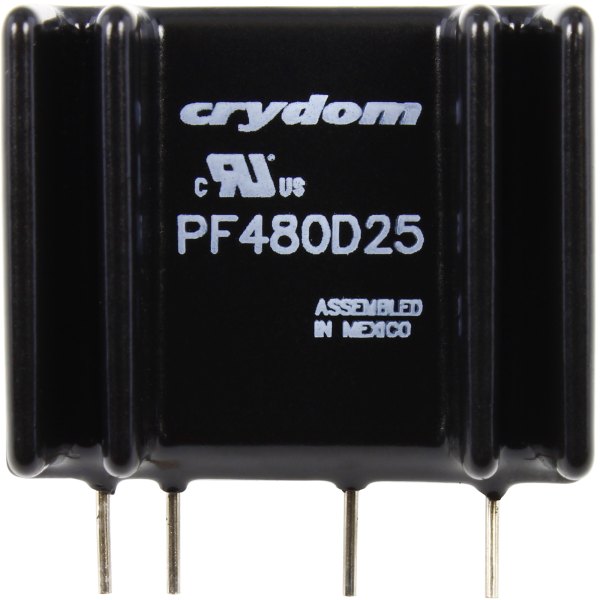

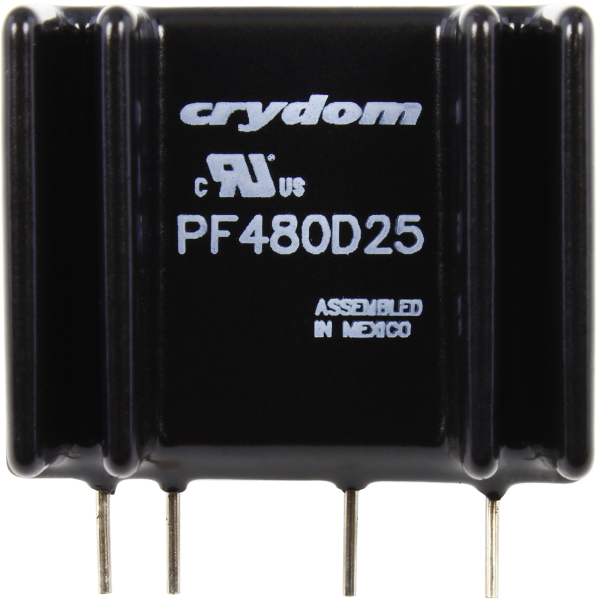

NCD PRacc-26 - 방열 구조의 검은색 솔리드 스테이트 릴레이 외형
방열 구조의 검은색 솔리드 스테이트 릴레이 외형

타입 선택

교류 부하와
직류 부하의 구분

교류 SSR은 교류 스위칭 전용이며 직류 부하에는 사용하지 않습니다. 저항성 부하는 제로 크로스 타입(A·B·E)이 맞고, 유도성 부하는 랜덤 턴온 타입(C·D)이 맞습니다. 직류 타입(F·G·H)은 저항성과 유도성 부하를 모두 대상으로 합니다.

PRacc-25와 PRacc-26의 차이

PRacc-25는 240 VAC 유도성 부하용 랜덤 턴온 타입이고 PRacc-26은 480 VAC 저항성 부하용 제로 크로스 타입입니다. 두 모델은 정격 전류가 25 A로 같으므로 부하 전압과 부하 성격으로 구분합니다.

설치 조건

최소 부하와
강제 공랭 조건

교류 타입 PRacc-22~26은 0.06 A의 최소 부하가 필요하고 PRacc-27은 0.02 A가 필요하며, 직류 타입 PRacc-28·29는 최소 부하 조건이 없습니다. 25 A 교류 모델 PRacc-25·26과 10 A·20 A 직류 모델 PRacc-28·29는 강제 공기 냉각 조건에서 사용합니다.

강제 공랭이 필요한 모델의 장착

냉각이 필요한 4개 모델은 컨트롤러 패널 안에서 송풍 경로를 먼저 확보한 뒤 장착하는 순서가 안전합니다. 교류 240 V와 480 V 회로의 배선은 전원을 차단한 상태에서 진행하며, 설치는 전기 작업 자격을 갖춘 담당자가 맡습니다.

사양

교류 5종과 직류 3종의
전체 사양

교류 5종은 정격과 켜기 방식, 직류 3종은 최소 부하와 전압 강하가 선택 기준이며, 아래 두 표와 공통 사양표에 8개 모델의 사양을 모두 수록했습니다.

교류 SSR 비교

항목PRacc-22PRacc-23PRacc-24PRacc-25PRacc-26
Crydom 품번D2W202FCX240D5CX240D5RPF240D25RPF480D25
타입ABCDE
정격2 A 240 VAC5 A 240 VAC5 A 240 VAC25 A 240 VAC25 A 480 VAC
켜기 방식제로 크로스제로 크로스랜덤 턴온랜덤 턴온제로 크로스
적용 부하저항성 부하저항성 부하유도성 부하유도성 부하저항성 부하
스위칭 대상교류 전용교류 전용교류 전용교류 전용교류 전용
접점 구성상시 개방 SPST상시 개방 SPST상시 개방 SPST상시 개방 SPST상시 개방 SPST
최소 부하0.06 A0.06 A0.06 A0.06 A0.06 A
동작 온도-30~80 °C-30~80 °C-30~80 °C-30~80 °C-30~80 °C
내장 스너버 회로내장해당 없음해당 없음해당 없음해당 없음
강제 공기 냉각해당 없음해당 없음해당 없음필요필요

직류 SSR 비교

항목PRacc-27PRacc-28PRacc-29
Crydom 품번MPDCD3CMX60D10CMX60D20
타입FHG
정격3 A 60 VDC10 A 60 VDC20 A 60 VDC
적용 부하저항성 또는 유도성 부하저항성 또는 유도성 부하저항성 또는 유도성 부하
스위칭 대상직류 전용직류 전용직류 전용
접점 구성상시 개방 SPST상시 개방 SPST상시 개방 SPST
최소 부하0.02 A없음없음
최대 온 상태 전압 강하1.5 V0.1 V0.1 V
동작 온도-40~80 °C-30~80 °C-30~80 °C
강제 공기 냉각해당 없음필요필요

시리즈 공통 사양

항목사양
접점 구성전 모델 상시 개방 SPST
대상 컨트롤러NCD 솔리드 스테이트 릴레이 컨트롤러(PR15-5 등)용 릴레이 옵션
타입 지정컨트롤러 구매 때 타입 A~H 중에서 선택
구성 변경컨트롤러를 채우지 않은 상태로 주문한 뒤 릴레이를 추가해 구성하거나 단품을 따로 구매
교류 모델PRacc-22 · 23 · 24 · 25 · 26 (교류 스위칭 전용, 최소 부하 0.06 A)
직류 모델PRacc-27 · 28 · 29 (직류 스위칭 전용)
강제 공기 냉각 필요 모델PRacc-25 · 26 · 28 · 29
동작 온도-30~80 °C (PRacc-27은 -40~80 °C)

활용 분야

히터부터 직류 부하까지
한 컨트롤러로 제어

  • 교류 저항성 부하 — 2 A·5 A·25 A급 히터와 조명 회로를 제로 크로스 타입으로 개폐합니다.
  • 교류 유도성 부하 — 5 A·25 A급 모터 등 유도성 부하를 랜덤 턴온 타입 C·D로 구동합니다.
  • 직류 부하 — 3 A·10 A·20 A 직류 부하를 타입 F·H·G로 스위칭합니다.
  • 혼합 부하 패널 — PR15-5에 타입을 달리 채워 교류와 직류 부하를 한 패널에서 제어합니다.
  • 운영 중 부품 교체 — 단품 SSR을 따로 구매해 컨트롤러의 릴레이만 바꿉니다.

선택 가이드

부하 조건에 맞는
SSR 타입 선택

이럴 때 (부하 조건)권장 모델선택 이유
2 A 교류 저항성 부하PRacc-22 (타입 A)스너버 회로를 내장한 제로 크로스 타입입니다.
5 A 교류 저항성 부하PRacc-23 (타입 B)5 A 240 VAC 제로 크로스 타입입니다.
5 A 교류 유도성 부하PRacc-24 (타입 C)랜덤 턴온 방식으로 유도성 부하에 맞습니다.
25 A 교류 유도성 부하PRacc-25 (타입 D)랜덤 턴온 방식이며 강제 공기 냉각이 필요합니다.
480 VAC 25 A 저항성 부하PRacc-26 (타입 E)480 VAC 정격 제로 크로스 타입이며 강제 공기 냉각이 필요합니다.
3 A 직류 부하PRacc-27 (타입 F)최소 부하 0.02 A, 온 상태 전압 강하 1.5 V입니다.
10 A 직류 부하PRacc-28 (타입 H)전압 강하 0.1 V이며 강제 공기 냉각이 필요합니다.
20 A 직류 부하PRacc-29 (타입 G)전압 강하 0.1 V이며 강제 공기 냉각이 필요합니다.

구성·옵션

구성품과 주문 방법

구분내용
구성품Crydom 솔리드 스테이트 릴레이 본체
옵션NCD 컨트롤러 구매 때 타입 A~H 선택
별매PRacc-22 ~ PRacc-29 단품 (컨트롤러와 따로 구매)
품번PRacc-22 · 23 · 24 · 25 · 26 · 27 · 28 · 29
