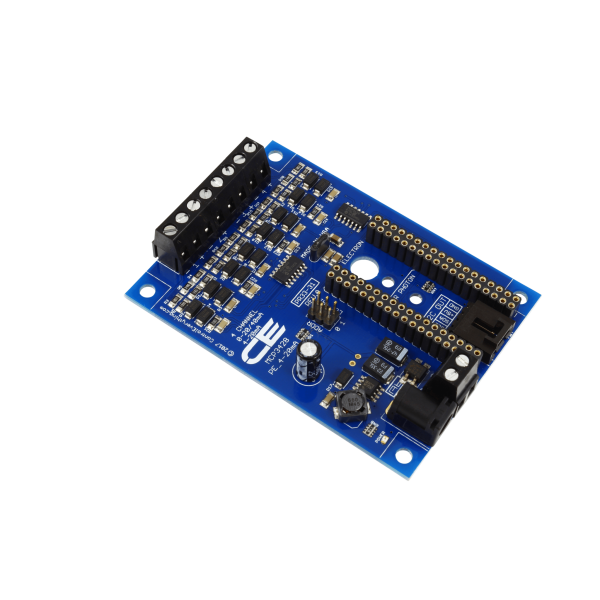

MCP3428 IoT 인터페이스가있는 4 채널 4-20mA 16 비트 전류 수신기

MCP3428 IoT 인터페이스가있는 4 채널 4-20mA 16 비트 전류 수신기

MODEL
PR33-31
브랜드
NCD
제품 자료
제품문의 구매하기

4-20 mA 센서 4개를
IoT 인터페이스로 연결

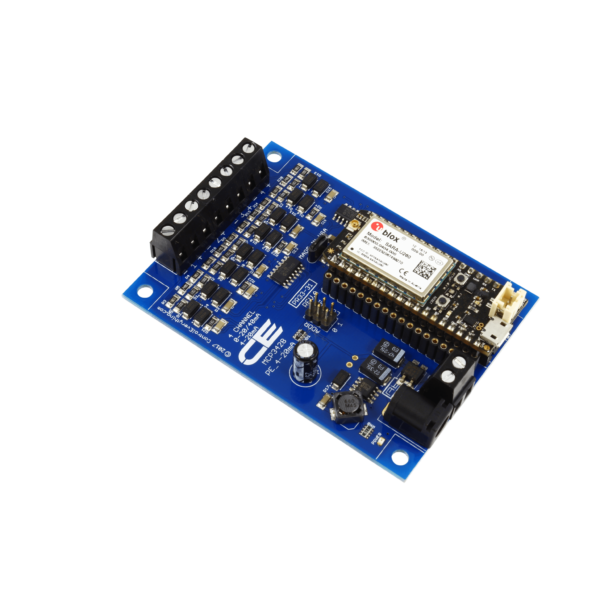

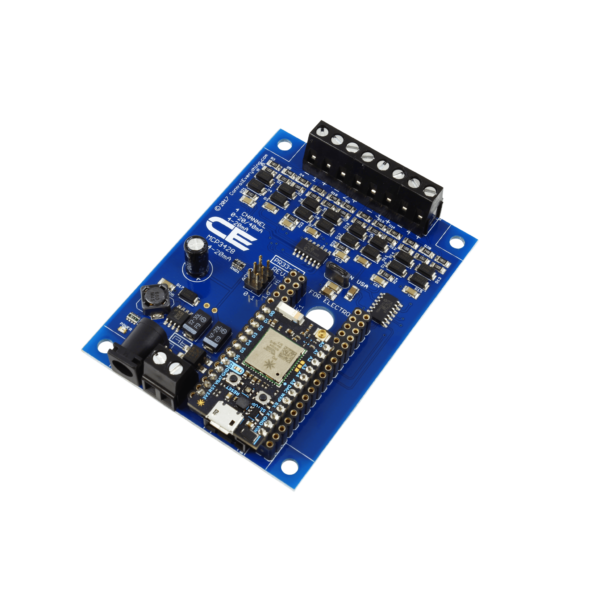

NCD PR33-31 4채널 4-20 mA 전류 수신기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-31은 MCP3428 16비트 ADC로 4개 채널의 4-20 mA, 0-20 mA, 0-40 mA 신호를 읽는 전류 수신기이며 NCD IoT 인터페이스를 갖추었습니다. 4-20 mA 표준 산업용 센서 4개를 연결하며, (주)테솔이 국내에 공식 공급합니다.

Wi-Fi, 셀룰러, USB, RS-485, 블루투스 등 연결 옵션을 제공하는 저가형 4채널 수신기입니다. 네 채널은 모두 차동 입력이며 온보드 증폭기가 신호를 조정합니다. 한 I2C 포트에 MCP3428을 최대 8개까지 연결할 수 있습니다.

4채널

4-20 mA 입력

16비트

MCP3428 ADC

IoT

NCD IoT 인터페이스

x1 ~ x8

프로그래머블 게인

사양

PR33-31 사양

항목내용
모델PR33-31
입력 채널4채널
ADCMCP3428 1개 (각 4채널, 16비트)
입력 범위4-20 mA, 0-20 mA, 0-40 mA
신호 조정온보드 증폭기
프로그래머블 게인x1, x2, x4, x8 (MCP3428)
샘플링 속도16비트에서 초당 15샘플, 12비트에서 초당 240샘플
16비트 원시 값4 mA 약 5813, 20 mA 약 29390
센서 전원4-20 mA 장치를 구동하는 외부 전원 필요
인터페이스NCD IoT 인터페이스
연결 옵션Wi-Fi, 셀룰러, USB, RS-485, 블루투스
입력 방식4채널 모두 차동 입력
연결 호스트Raspberry Pi, Arduino, Particle Photon 등 (어댑터 사용)

활용 분야

산업용 4-20 mA 센서 연동

  • 유량 센서, 온도 변환기, 플로트 센서 등 4-20 mA 표준 출력 센서의 신호 수집
  • Raspberry Pi, Arduino, Particle Photon에 연결해 현장 센서값 모니터링
  • 긴 배선 끝의 산업용 센서 신호를 16비트 값으로 기록

신호 설정

입력 신호별
게인 설정

입력 신호MCP3428 게인
0-40 mA게인 1
0-20 mA게인 2
4-20 mA게인 2
