4 채널 4-20mA 전류 루프 수신기 16 비트 ADS1115 I2C 미니 모듈

4 채널 4-20mA 전류 루프 수신기 16 비트 ADS1115 I2C 미니 모듈

MODEL
PR33-10
브랜드
NCD
제품 자료
제품문의 구매하기

4-20 mA 루프를
16비트 값으로 측정

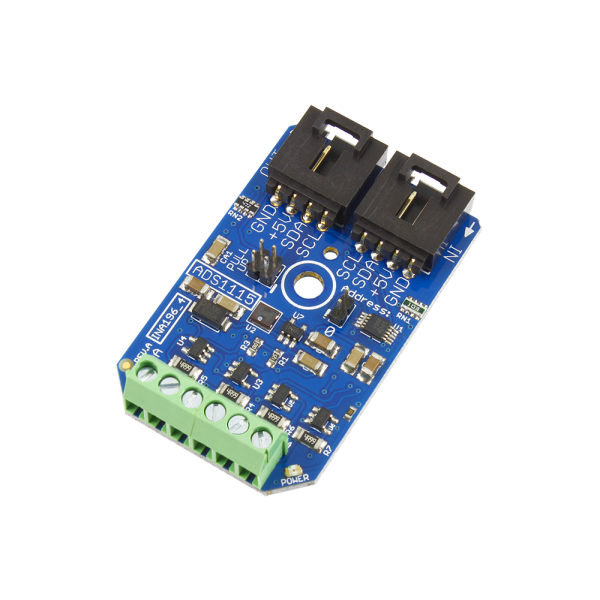

NCD PR33-10 4채널 4-20 mA 전류 루프 수신기

견적 받기

NCD 국내 정식 공급 파트너

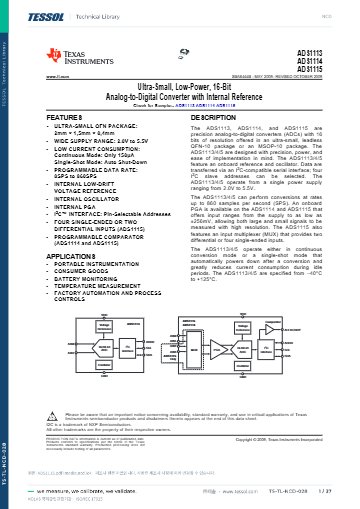

NCD PR33-10은 ADS1115 변환기로 4개 채널의 4-20 mA 전류 루프 신호를 16비트 값으로 읽는 I2C 미니 모듈입니다. 컨트롤러와 멀리 떨어진 산업용 센서를 감시하며, (주)테솔이 국내에 공식 공급합니다.

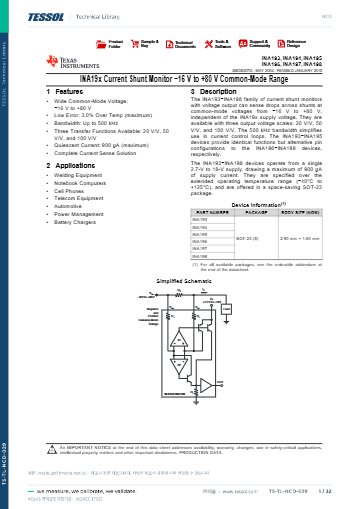

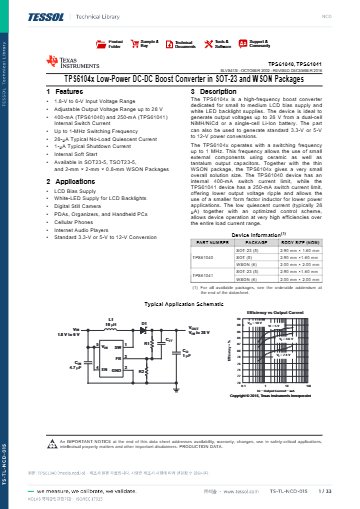

Texas Instruments INA196 전류 션트 모니터가 루프 전류를 감시하고, 5 V 입력을 16 V로 올리는 온보드 승압 회로가 INA196에 전원을 공급합니다. 모든 NCD 미니 모듈처럼 5 V로 동작합니다.

4채널

4-20 mA 루프 입력

16비트

ADS1115 분해능

16 V

INA196용 온보드 승압

5 V

미니 모듈 동작 전원

사양

PR33-10 사양

항목내용
모델PR33-10
입력 채널4채널
ADCADS1115, 16비트
전류 감시Texas Instruments INA196 전류 션트 모니터
입력 신호4-20 mA 전류 루프 (0-20 mA는 ADS1115 게인 2로 설정)
16비트 원시 값4 mA 약 6430, 20 mA 약 32154
온보드 전압5 V 입력을 16 V로 승압해 INA196에 전원 공급
동작 전원5 V

활용 분야

긴 배선의 센서 감시

  • 컨트롤러와 멀리 떨어진 산업용 센서의 4-20 mA 신호 수집
  • 4-20 mA 출력 계측기를 마이크로컨트롤러에 연동
  • 전류 루프 신호를 16비트 값으로 변환해 기록

신호 설정

원시 값에서
mA로 환산

항목내용
4 mA원시 값 약 6430
20 mA원시 값 약 32154
0-20 mA 신호ADS1115 게인을 2로 설정
