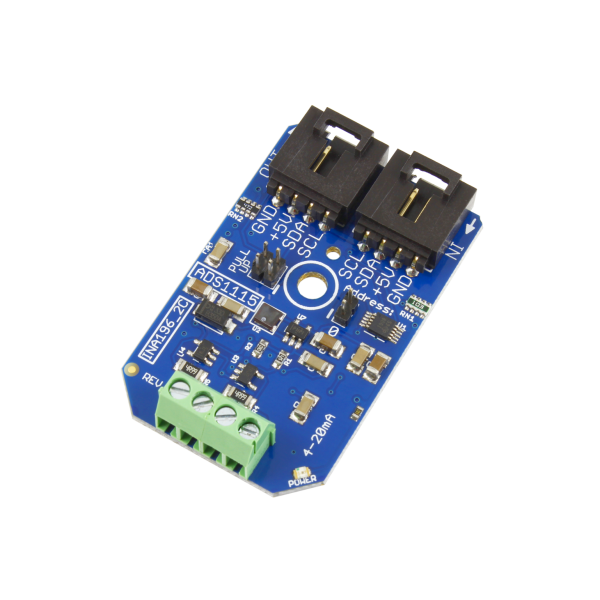

NCD PR33-8 2 채널 4-20mA 전류 루프 수신기 16 비트 ADS1115 I2C 미니 모듈

NCD PR33-8 2 채널 4-20mA 전류 루프 수신기 16 비트 ADS1115 I2C 미니 모듈

MODEL
PR33-8
브랜드
NCD
제품 자료
제품문의 구매하기

4-20 mA 센서 신호를
16비트로 읽는 전류 루프 수신기

NCD PR33-8 · PR33-9 4-20 mA 전류 루프 수신기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33-8과 PR33-9는 ADS1115 변환기로 4-20 mA 전류 루프를 16비트 값으로 읽는 2채널·3채널 전류 루프 수신기(4-20 mA Current Loop Receiver) I2C 미니 모듈로, 긴 배선 끝에 있는 산업용 센서와 계측기 신호를 감시합니다.

INA196 전류 션트 모니터가 루프 전류를 감시하고, 5 V 입력을 16 V로 올리는 온보드 승압 회로가 INA196에 전원을 공급하므로 호스트에는 5 VDC만 연결하면 됩니다. 이 수신기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

2채널 · 3채널

PR33-8과 PR33-9의 입력 수

16비트

ADS1115 변환 분해능

16 V

INA196용 온보드 승압 전압

5 VDC

4핀 I2C 미니 모듈 전원

특징

긴 배선의 전류 신호를
디지털 값으로 변환

핵심 특징현장에서 달라지는 점
ADS1115 16비트 변환루프 전류를 16비트 정수로 읽으므로 4 mA와 20 mA 사이의 작은 신호 변화도 호스트 프로그램에서 구분합니다.
INA196 션트 모니터루프 전류를 ADC가 읽을 수 있는 신호로 바꾸므로 호스트 프로그램은 정수 값을 전류 값으로 환산하는 계산만 맡습니다.
5 V에서 16 V 승압승압 회로가 보드 안에 있어 16 V 전원을 별도로 배선하지 않아도 5 VDC 한 계통으로 수신부를 구성할 수 있습니다.
게인 2 설정의 0-20 mA 입력4 mA에서 시작하는 센서뿐 아니라 0 mA부터 출력하는 신호도 같은 모듈로 수용합니다.
2채널·3채널 선택연결할 센서 수에 맞춰 모델을 고르므로 모듈 수가 불필요하게 늘지 않고 I2C 버스도 단순하게 유지됩니다.
nodeLynk 체인 연결4핀 5 V I2C 커넥터로 체인에 있는 릴레이·센서 같은 다른 I2C 장치와 한 버스에서 운용합니다.

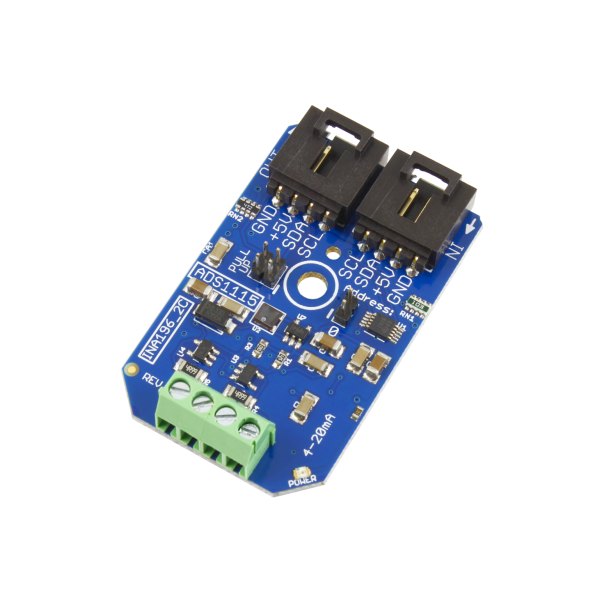

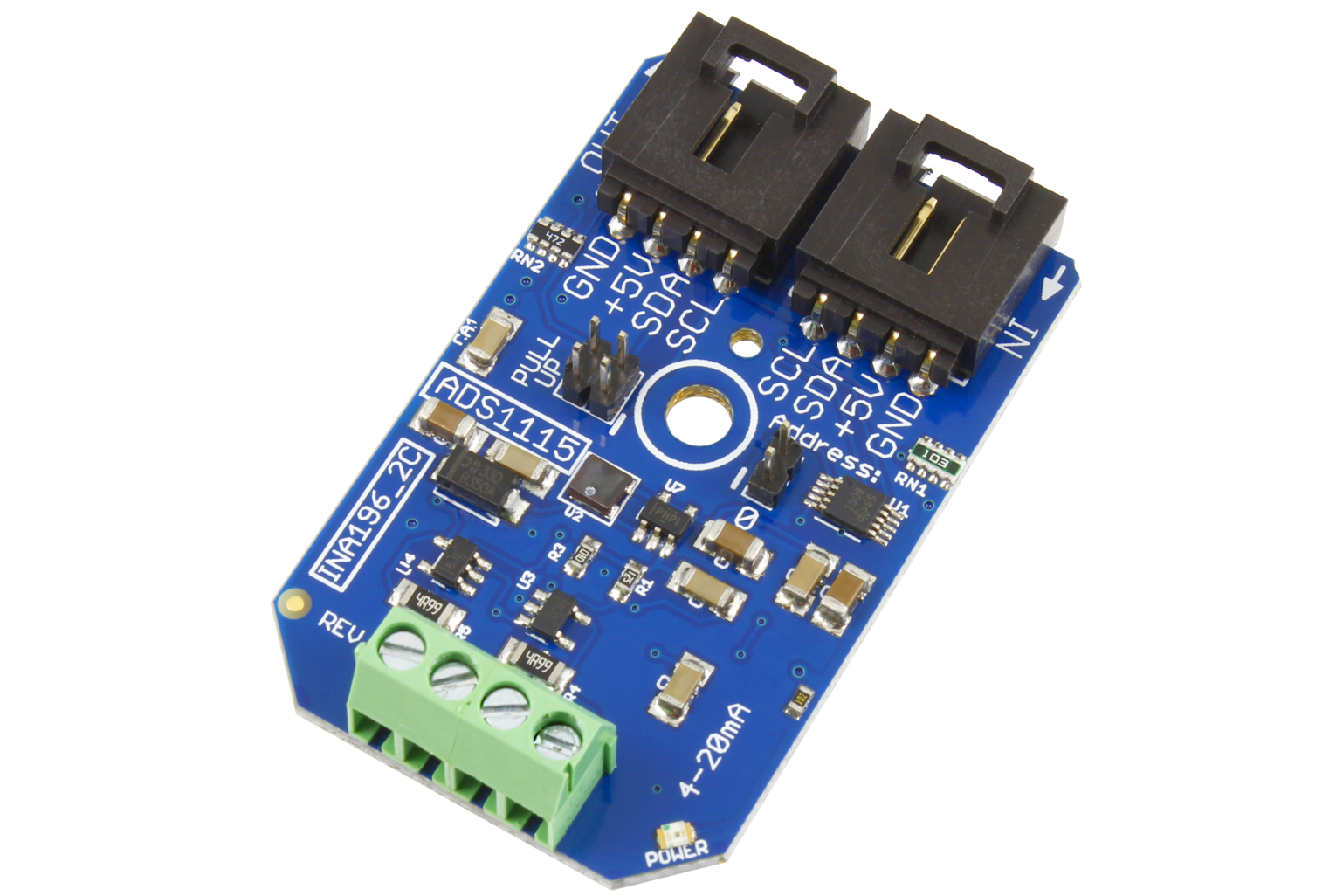

NCD PR33-8 - 커넥터와 단자대가 보이는 소형 전류 루프 모듈
커넥터와 단자대가 보이는 소형 전류 루프 모듈

신호 환산

원시 값에서
mA로 환산하는 법

4 mA 입력은 원시 값 약 6430, 20 mA 입력은 약 32154로 읽힙니다. 두 점을 기준으로 선형 환산식을 세우면 읽은 값을 곧바로 mA로 변환할 수 있습니다. 0-20 mA 신호는 게인을 2로 설정한 뒤 같은 방식으로 환산합니다.

  • 변환 구간 — 4-20 mA 사이의 원시 값 차이는 25,724 단계이므로 센서 출력 변화를 충분히 세밀하게 구분합니다.
  • 채널 배정 — PR33-8은 입력 2개, PR33-9는 입력 3개이며 채널별로 센서를 하나씩 연결합니다.

호스트 연결

쉴드와 라이브러리
선택 기준

호스트에 맞는 NCD 쉴드 선택

모듈은 4핀 I2C 미니 모듈 커넥터를 사용하므로 호스트에 맞는 NCD I2C 쉴드나 마스터 어댑터를 별도로 준비하세요. 포함된 3인치(76 mm) 4선 케이블로 납땜 없이 연결하며, Arduino용 라이브러리는 GitHub 커뮤니티 저장소에 공개되어 있어 프로그램 작성 시간이 줄어듭니다.

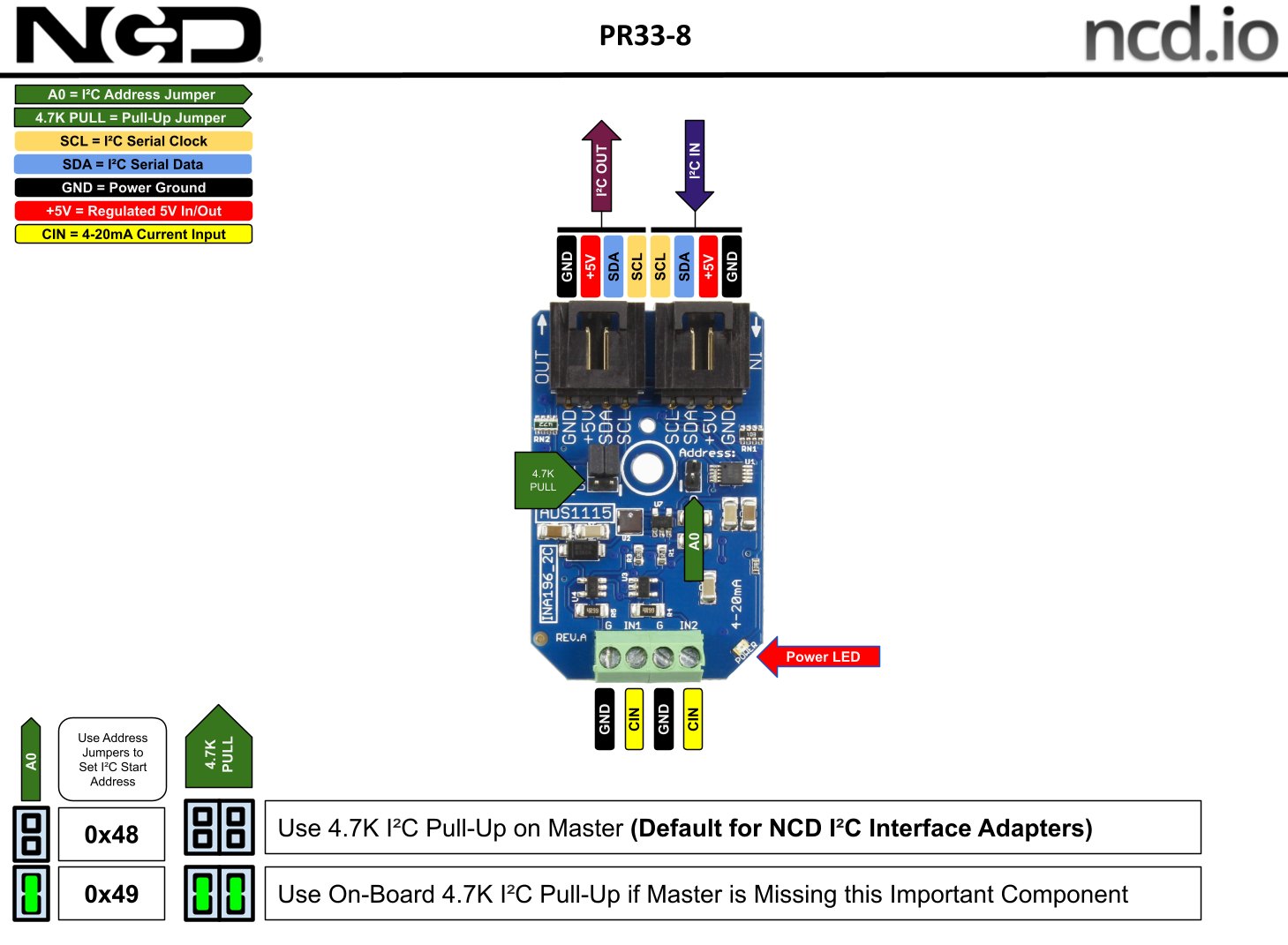

NCD PR33-8 - 2채널 전류 루프 수신기 모듈의 단자 구성도
2채널 전류 루프 수신기 모듈의 단자 구성도

사양

PR33 두 모델
비교 사양

항목PR33-8PR33-9
입력 채널2채널3채널
분해능16비트16비트
변환기 / 전류 감시ADS1115 / INA196ADS1115 / INA196
NCD 스토어 품번PR33-8PR33-9

시리즈 공통 사양

항목사양

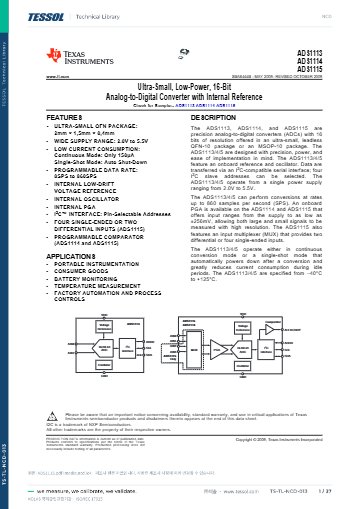

ADCADS1115, 16비트 아날로그-디지털 변환기

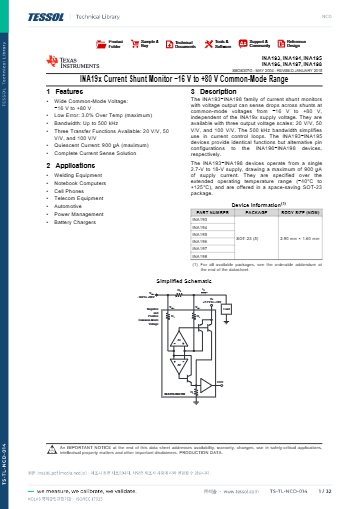

전류 감시INA196 전류 션트 모니터
입력 범위4-20 mA (게인 2 설정 시 0-20 mA)
4 mA 원시 값약 6430
20 mA 원시 값약 32154

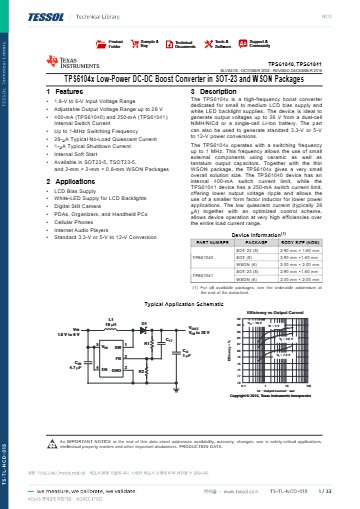

온보드 전압5 V 입력을 16 V로 승압해 INA196에 전원 공급
동작 전원5 VDC
인터페이스I2C, nodeLynk 4핀 5 V I2C 미니 모듈 커넥터
포함 케이블3인치(76 mm) 4선 I2C 케이블
호환 호스트(별매 쉴드·어댑터)Arduino Micro·Nano·Uno·Due, Banana Pi, BeagleBone, Bluz(전원 포함), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon·Electron, Onion Omega, PyCom WiPy·WiPy2·LoPy, Raspberry Pi·Pi 2/3·Pi Zero, USB-I2C 컨버터, BridgeX5 시리즈 컨트롤러
별매NCD I2C 쉴드 또는 마스터 어댑터

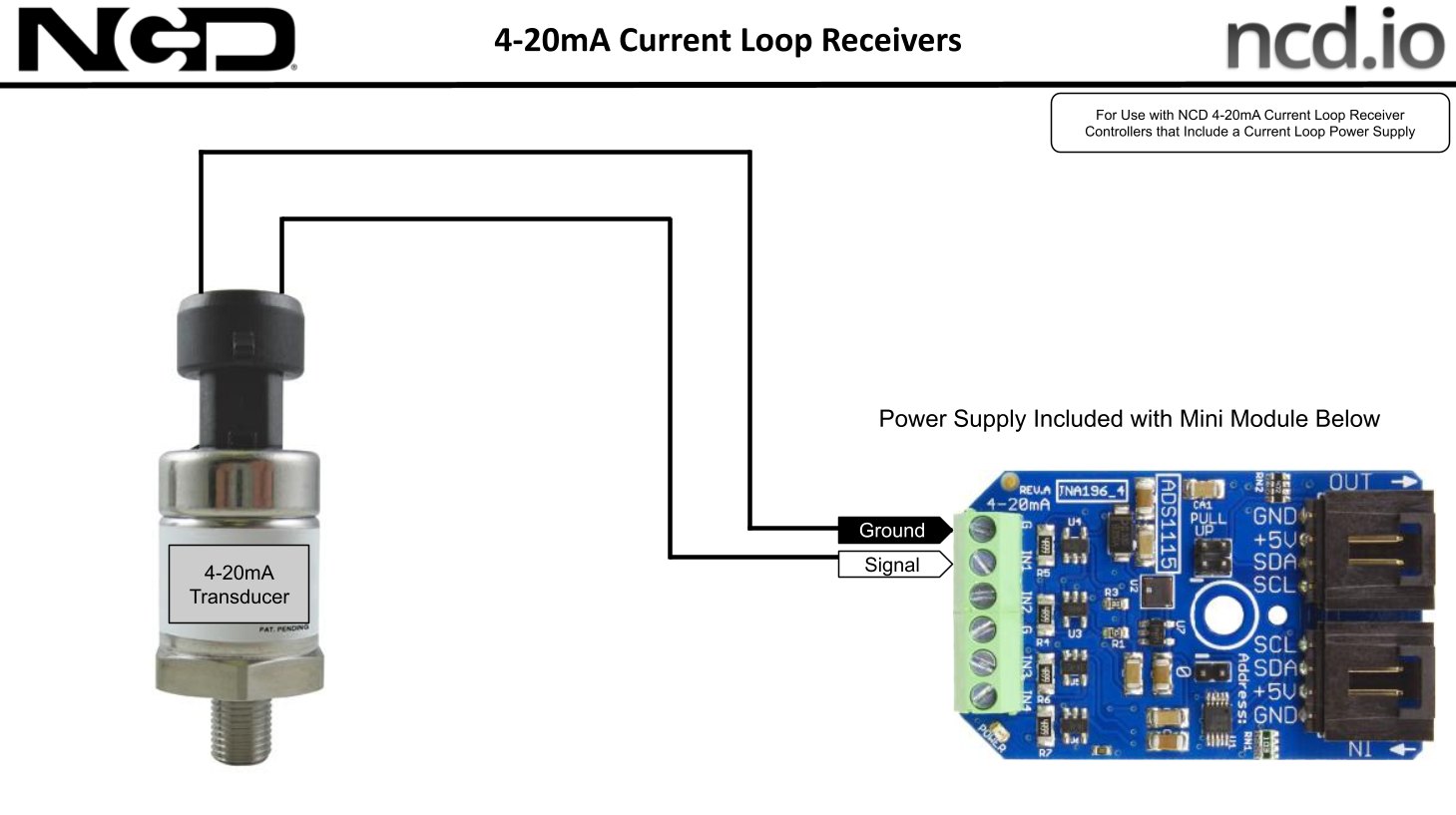

NCD PR33-8 - 4-20mA 트랜스듀서와 수신기 모듈의 배선 구성도
4-20mA 트랜스듀서와 수신기 모듈의 배선 구성도

활용 분야

4-20 mA 신호를
읽는 현장

  • 장거리 센서 감시 — 긴 배선 끝에 있는 산업용 센서의 전류 루프 신호를 디지털 값으로 받아 기록합니다.
  • 공정 계측기 연동 — 4-20 mA 출력을 내는 계측기를 Arduino나 Raspberry Pi 같은 호스트에서 읽습니다.
  • 전류 신호 기록 장치 — 전류 신호를 16비트 값으로 변환해 로깅하는 계측 장치의 입력부로 사용합니다.

선택 가이드

센서 수에 따른
PR33 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
4-20 mA 센서가 2개일 때PR33-8PR33-8의 2채널 입력이 센서 2개에 맞습니다.
4-20 mA 센서가 3개일 때PR33-93채널 입력이라 한 모듈에 센서 3개를 연결할 수 있습니다.
0-20 mA 신호를 읽을 때PR33-8 또는 PR33-9두 모델 모두 게인을 2로 설정하면 0-20 mA를 읽습니다.

구성·옵션

PR33 포함 구성과
별도 준비물

구분내용
본체PR33-8(2채널) 또는 PR33-9(3채널)
포함3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 또는 마스터 어댑터
