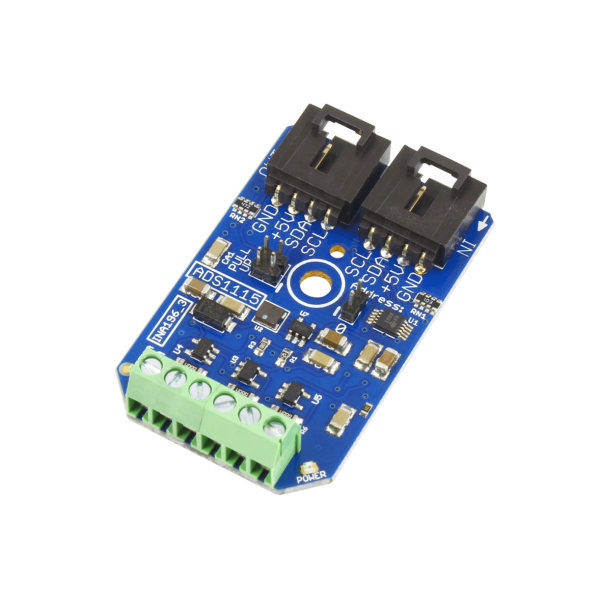

NCD PR33-9 3 채널 4-20mA 전류 루프 수신기 16 비트 ADS1115 I2C 미니 모듈

MODEL
PR33-9
브랜드
NCD

한 모듈로 센서 3개를⁣ 읽는 전류 루프 수신기

NCD PR33-9 3채널 4-20 mA 전류 루프 수신기⁣ 품번 : PR33-9⁣ 입력 채널 : 3채널⁣ 분해능 : 16비트 (ADS1115)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR33-9는 입력 3개를 갖춘 3채널 전류 루프 수신기(4-20 mA Current Loop Receiver) I2C 미니 모듈로, 센서 3개의 신호를 ADS1115 변환기로 16비트 값으로 읽습니다. 모듈 수를 늘리지 않고 한 버스에서 센서 수를 확보하려는 구성에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

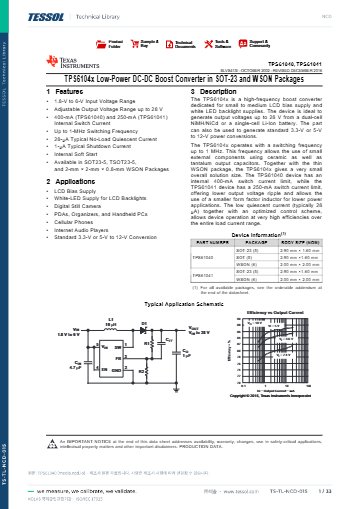

루프 전류는 INA196 전류 션트 모니터가 감시합니다. 이 칩에는 보드 안의 승압 회로가 5 V 입력을 16 V로 올려 전원을 공급하므로 별도 16 V 배선이 필요하지 않습니다.

3채널

4-20 mA 입력

16비트

ADS1115 분해능

32154

20 mA 입력 원시 값(약)

5 VDC

동작 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

2채널 · 3채널

PR33-8과 PR33-9의 입력 수

16비트

ADS1115 변환 분해능

16 V

INA196용 온보드 승압 전압

5 VDC

4핀 I2C 미니 모듈 전원

센서 수 기준

PR33-9의 3채널⁣ 입력 배정

PR33-9는 채널별로 센서를 하나씩 연결해 3개를 한 모듈에서 받습니다. 센서가 2개뿐이면 PR33-8이 맞습니다.

기능내용

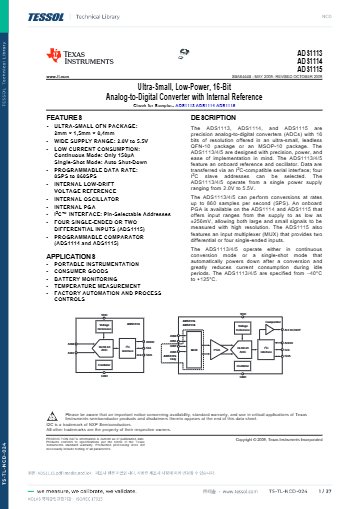

16비트 변환ADS1115가 루프 전류를 16비트 정수로 읽습니다.

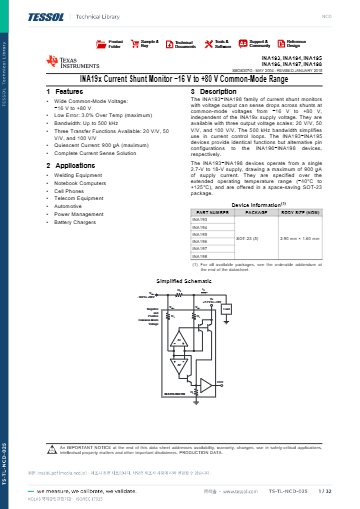

전류 감시INA196 션트 모니터가 루프 전류를 ADC 입력 신호로 바꿉니다.
0-20 mA 입력게인을 2로 설정하면 0 mA부터 출력하는 신호도 수용합니다.
체인 연결4핀 5 V I2C 커넥터(nodeLynk)로 다른 I2C 장치와 같은 버스를 사용합니다.

원시 값 기준점

4 mA 입력은 원시 값 약 6430, 20 mA 입력은 약 32154로 읽힙니다. 0-20 mA 신호는 게인 2 설정 후에 읽으세요.

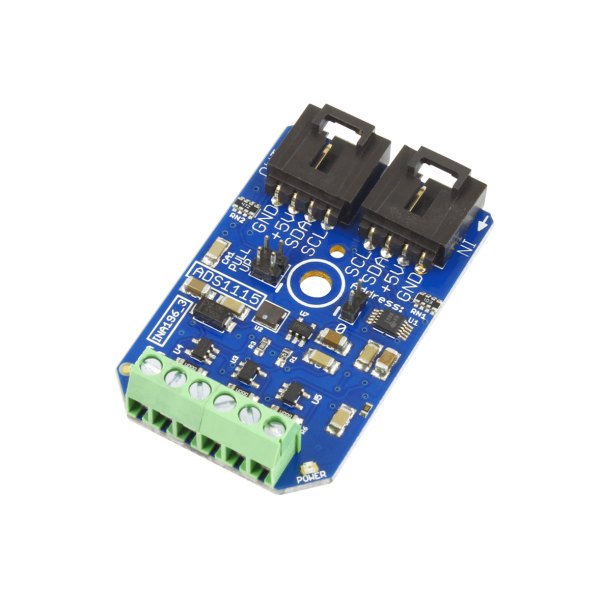

NCD PR33-9 - 녹색 단자대와 I2C 커넥터가 있는 전류 루프 수신 모듈
녹색 단자대와 I2C 커넥터가 있는 전류 루프 수신 모듈

사양

PR33-9⁣ 3채널 사양표

항목사양
품번PR33-9
입력 채널3채널
분해능16비트 (ADS1115)
전류 감시INA196 전류 션트 모니터
입력 범위4-20 mA (게인 2 설정 시 0-20 mA)
4 mA 원시 값약 6430
20 mA 원시 값약 32154
동작 전원5 VDC (5 V를 16 V로 승압해 INA196에 공급)
인터페이스I2C, nodeLynk 4핀 5 V I2C 미니 모듈 커넥터
별매호스트에 맞는 NCD I2C 쉴드 또는 마스터 어댑터

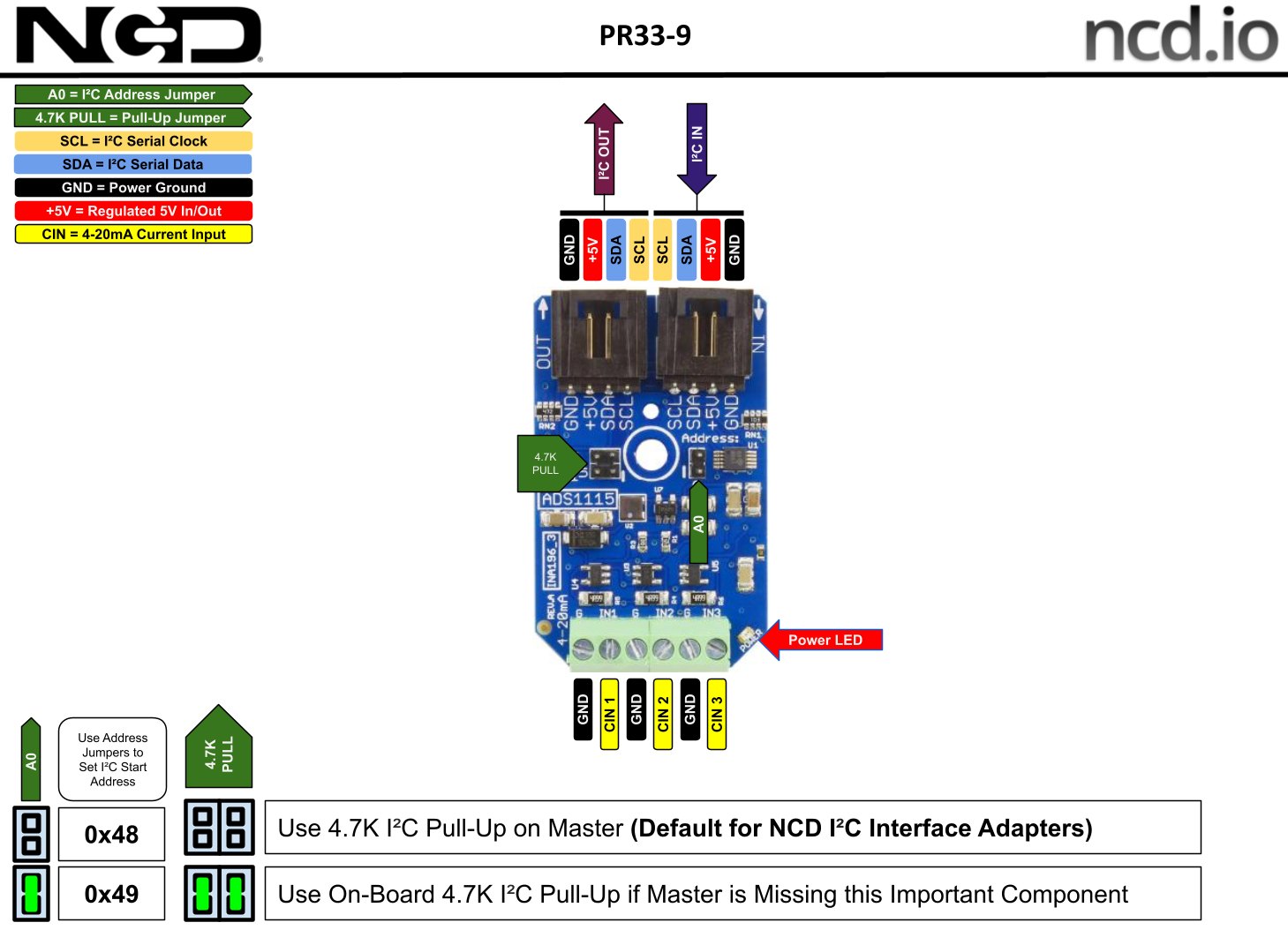

NCD PR33-9 - 3채널 전류 루프 수신기 모듈의 단자 구성도
3채널 전류 루프 수신기 모듈의 단자 구성도

활용 분야

PR33-9로 모으는⁣ 다점 전류 신호

  • 전류 신호 기록 장치 — 전류 신호를 16비트 값으로 변환해 로깅하는 계측 장치의 입력부로 사용합니다.
  • 장거리 센서 감시 — 긴 배선 끝에 있는 산업용 센서의 신호를 디지털 값으로 받습니다.

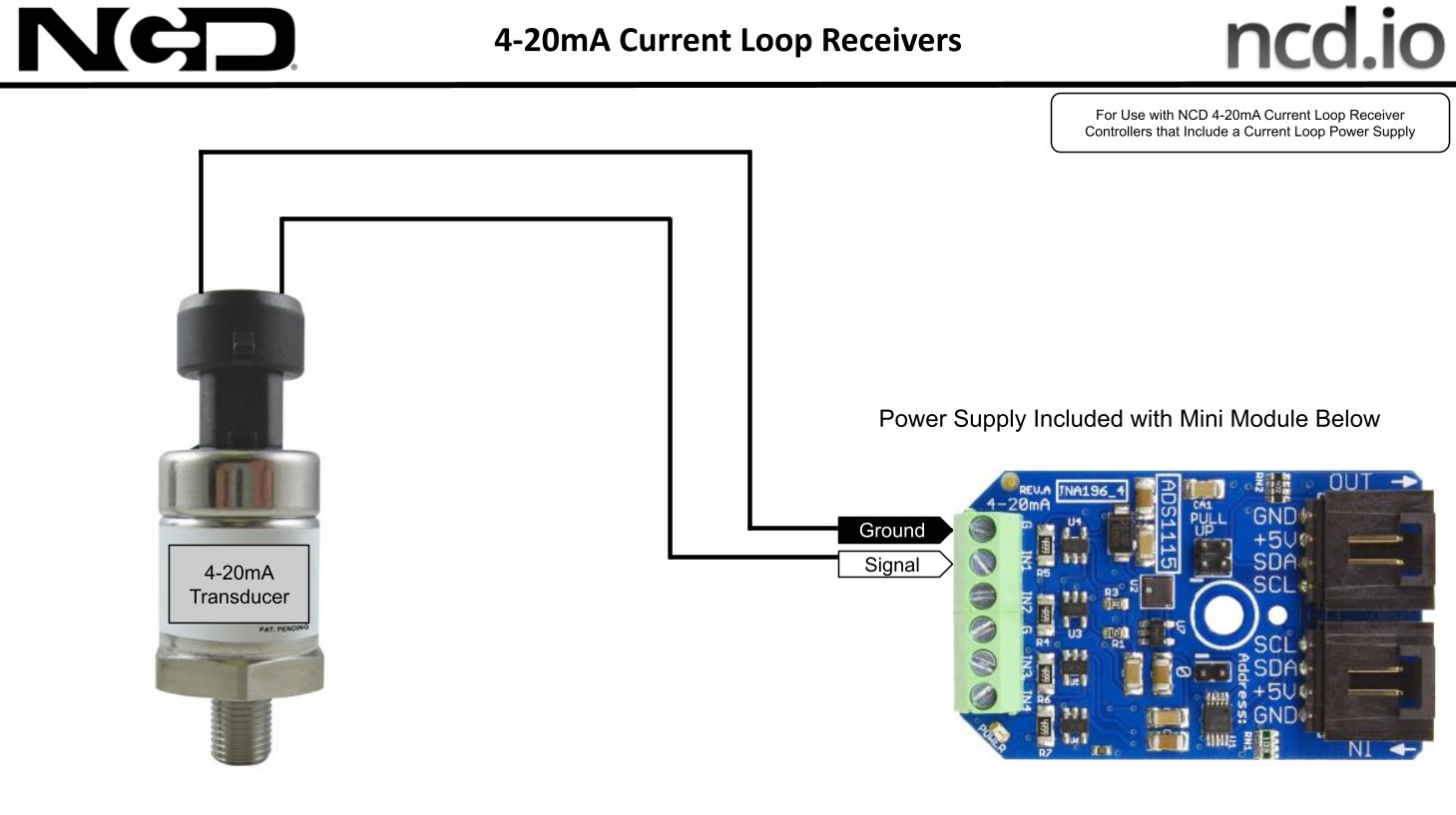

NCD PR33-9 - 4-20mA 트랜스듀서와 수신기 모듈의 배선 구성도
4-20mA 트랜스듀서와 수신기 모듈의 배선 구성도

제품 상세 이미지

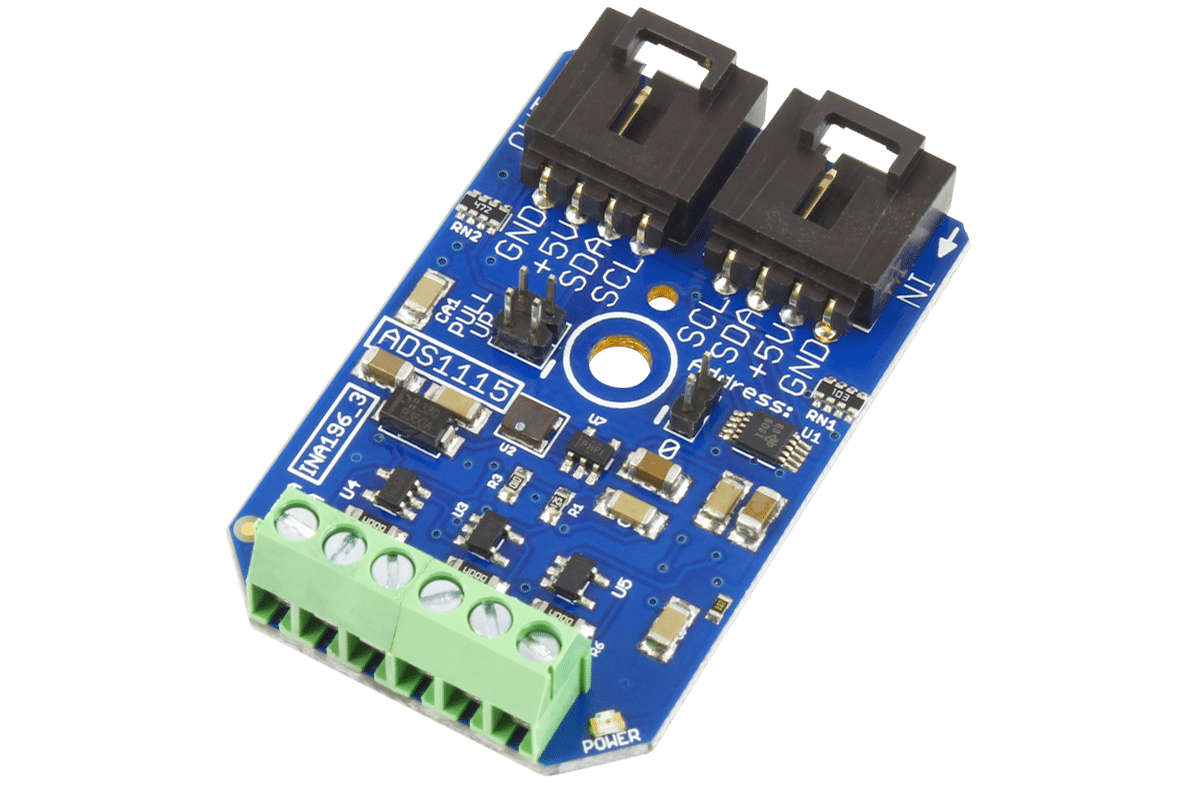

NCD PR33-9 상세 이미지 1
NCD PR33-9 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR33-9와⁣ 같은 계열 모델

  • PR33-8 — 입력이 2채널로, 센서 2개에 맞는 모델

관련 제품

PR33-9 외에 보는⁣ NCD 입출력 모듈
