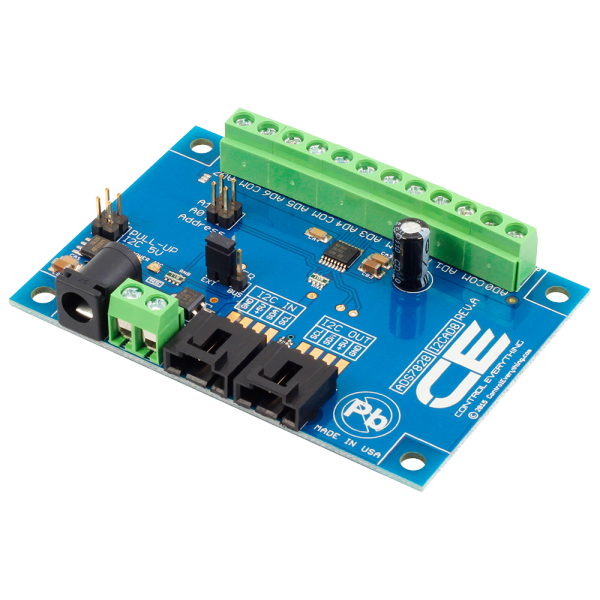

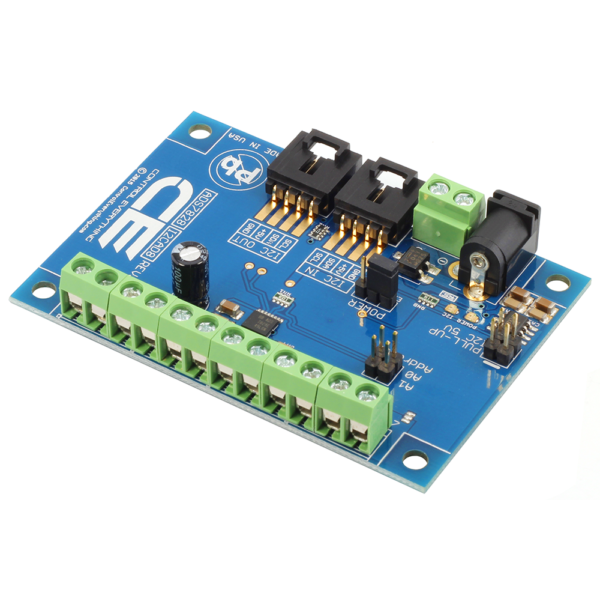

NCD PR2-4 ADS7828 I2C 인터페이스가있는 아날로그-디지털 컨버터 8 채널 12 비트

NCD PR2-4 ADS7828 I2C 인터페이스가있는 아날로그-디지털 컨버터 8 채널 12 비트

MODEL
PR2-4
브랜드
NCD
제품 자료
제품문의 구매하기

현장 센서를 납땜 없이
연결하는 8·16채널 ADC 보드

NCD ADS7828 ADC 8채널 · 16채널 PR2-4 · PR2-5

견적 받기

NCD 국내 정식 공급 파트너

NCD PR2-4(I2CAD8)와 PR2-5(I2CAD16)는 ADS7828을 사용한 12비트 ADC 보드(Multi-channel ADC Board)입니다. 8채널 멀티플렉서와 16채널 입력을 I2C로 읽고, 채널마다 나사 단자 커넥터가 있어 현장 센서를 납땜 없이 직접 연결합니다.

두 모델 모두 50kHz 샘플링 속도와 채널당 12비트 분해능을 갖췄으며, 샘플 앤 홀드 증폭기가 입력 신호를 일정 시간 고정해 변환 오차를 줄입니다. 한 I2C 포트에 PR2-4는 4개, PR2-5는 2개까지 연결해 입력 수를 늘릴 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

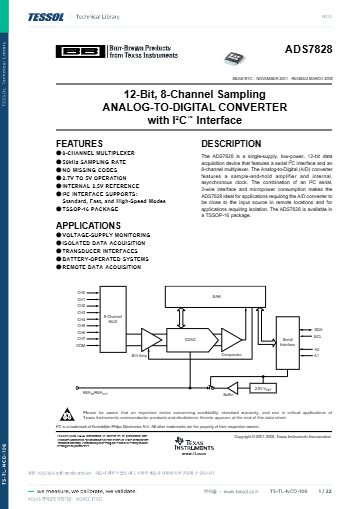

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

채널당 분해능

50kHz

두 모델 공통 샘플링 속도

8 · 16채널

PR2-4 · PR2-5 입력 수

0-5VDC

PR2-4 아날로그 입력 범위

특징

나사 단자와
12비트 멀티플렉싱

핵심 특징현장에서 달라지는 점
8채널·16채널 선택필요한 입력 수에 맞춰 모델을 고르므로 남는 채널 없이 구성합니다.
나사 단자 입력채널마다 나사 단자 커넥터가 있어 센서 선을 납땜 없이 체결하고 현장에서 교체할 수 있습니다.
샘플 앤 홀드 증폭기입력 신호를 일정 시간 고정한 뒤 변환하므로 빠르게 변하는 신호의 변환 오차가 줄어듭니다.
내부 비동기 회로클록 신호를 기다리지 않고 입력 변화에 곧바로 반응하므로 응답 지연이 짧습니다.
I2C 세 가지 속도 모드PR2-5는 표준·고속·초고속 모드를 지원해 호스트 성능에 맞춰 읽기 주기를 조정합니다.
통합 I2C 입출력 포트컨트롤러에 I2C 입력 포트와 출력 포트가 함께 있어 다른 모듈까지 버스를 이어 연결합니다.

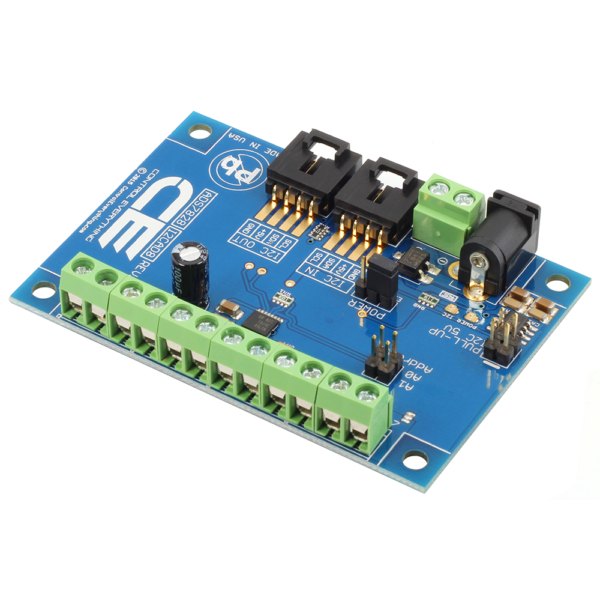

NCD PR2-4 - 단자대와 전원 잭이 있는 아날로그 입력 기판
단자대와 전원 잭이 있는 아날로그 입력 기판

채널 확장

한 포트로 읽는
채널 수 계산

PR2-4는 한 포트에 최대 4개, PR2-5는 2개까지 연결하므로 두 구성 모두 포트 하나로 32채널을 읽습니다. 입력이 8개 이하이면 PR2-4 한 장, 9~16개이면 PR2-5 한 장이 적합하고, 17개 이상이면 24채널 ADC를 사용하거나 보드를 추가합니다. 채널을 늘릴 때는 I2C 주소 충돌 여부를 먼저 점검합니다.

나사 단자 센서 배선

채널마다 나사 단자 커넥터가 있어 센서 출력선과 공통선을 단자에 직접 체결합니다. PR2-4의 입력 범위는 0-5VDC이므로 5V를 넘는 신호는 분압하거나 전압 입력 ADC를 따로 구성해야 합니다.

샘플링 해석

50kHz 샘플링과
호스트 읽기 속도

50kHz는 변환기가 아날로그 신호를 샘플링하는 속도이며, 호스트가 값을 읽어 가는 속도는 I2C 모드에 따라 달라집니다. 채널을 순서대로 읽으면 채널당 갱신 주기는 읽는 채널 수에 비례해 길어집니다. 빠르게 변하는 신호가 있으면 해당 채널만 자주 읽도록 호스트 코드를 구성합니다.

사용 방법

NCD PR2-4·PR2-5 ADS7828 ADC
호스트 연결과 예제 실행

PR2-4·PR2-5는 I2C 장치이므로 Arduino, Raspberry Pi, Particle Photon 등에 맞는 NCD I2C 쉴드나 어댑터로 연결하고, Windows PC에서는 USB to I2C 변환기를 사용합니다. ControlEverythingCommunity의 ADS7828 GitHub 저장소에 Arduino, C, Java, Python, Particle, Onion Omega용 예제가 있고, Node-RED용 ncd-red-ads7828 노드도 있습니다.

소프트웨어·도구하는 일
ADS7828 예제 코드 (GitHub)Arduino, C, Java, Python, Particle, Onion Omega Python에서 채널 값 읽기
ncd-red-ads7828 (Node-RED)Node-RED 화면에서 ADS7828 설정과 값 읽기(ncd-red-comm 사용)
NCD I2C 쉴드·어댑터호스트 보드와 I2C 케이블로 연결
USB to I2C ConverterWindows 8·10 PC에서 USB로 사용

처음 연결하는 순서

순서할 일
1호스트에 맞는 NCD I2C 쉴드나 어댑터를 장착하고, I2C 케이블로 ADC 보드를 연결합니다.
2센서 출력선과 공통선을 채널별 나사 단자에 체결하세요. PR2-4의 입력 범위는 0-5VDC입니다.
3Raspberry Pi에서는 I2C를 활성화하고, Python 예제를 쓰려면 smbus 라이브러리를 설치합니다.
4GitHub 예제를 내려받아 실행하고 채널 값이 입력 전압에 맞게 바뀌는지 확인하세요.
5Node-RED를 사용할 때는 node-red 폴더에서 ncd-red-ads7828를 설치하고 노드 설정 화면에서 값을 읽습니다.

예제 실행과 설치 명령 예시

명령하는 일
$> python ADS7828.pyRaspberry Pi에서 Python 예제 실행(smbus 필요)
$>gcc ADS7828.c -o ADS7828BeagleBone Black에서 C 예제 컴파일
$>./ADS7828컴파일한 C 예제 실행
npm install ncd-red-ads7828Node-RED용 ADS7828 노드 설치

$>는 터미널 프롬프트 표시입니다. 예제와 명령 형식은 저장소 버전에 따라 다를 수 있으니 내려받은 README를 함께 확인하세요.

5V를 넘는 신호는 PR2-4에 바로 넣지 말고 분압하거나 전압 입력 ADC를 따로 구성하세요. 보드를 여러 장 이을 때는 I2C 주소가 겹치지 않는지 먼저 확인합니다.

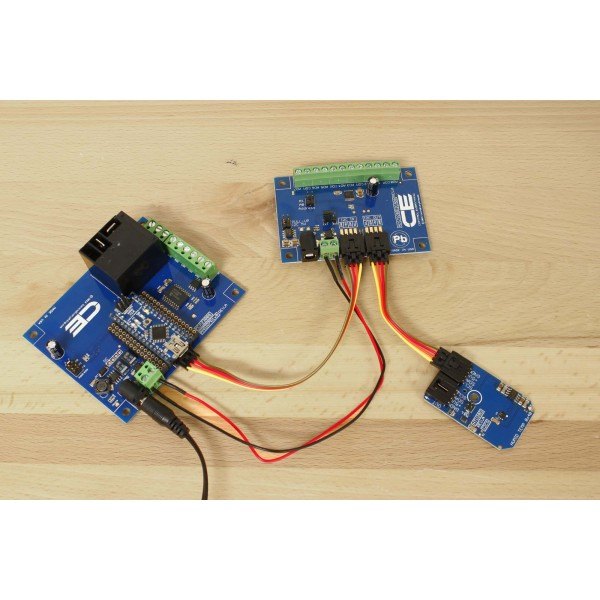

NCD PR2-4 - 컨트롤러 보드에 입력 기판을 케이블로 연결한 모습
컨트롤러 보드에 입력 기판을 케이블로 연결한 모습

사양

8채널·16채널
비교와 공통 사양

모델채널분해능샘플링 속도입력포트당 연결 수I2C 속도 모드
PR2-4 (I2CAD8)8채널 멀티플렉서12비트50kHz0-5VDC, 5V ADC 기준 전압최대 4개해당 없음
PR2-5 (I2CAD16)16채널채널당 12비트50kHz해당 없음2개표준 · 고속 · 초고속

시리즈 공통 사양

항목사양
샘플링 방식샘플 앤 홀드 증폭기 · 내부 비동기 회로
I2C 연결컨트롤러 통합 I2C 입력·출력 포트 (4핀)
입력 단자채널마다 나사 단자 커넥터
전원단일 전원, 저전력 설계 (PR2-4)
호스트 호환Arduino · Raspberry Pi · Onion · PyCom
USB 사용Windows 8 · 10 PC
PR2-4 동봉 케이블6인치(152 mm) 4선 I2C 케이블

활용 분야

채널이 많은
데이터 수집 현장

  • 원격 데이터 수집 — 떨어진 장소의 센서 출력을 한 보드에 모아 읽습니다.
  • 배터리 구동 시스템 — 단일 전원 저전력 설계라 배터리 장비의 입력 확장에 적합합니다.
  • 절연 데이터 수집 — 절연된 환경에서 신호를 읽는 계측 구성에 사용합니다.
  • 전압 공급 모니터링 — 전원 전압 변화를 채널별로 기록합니다.

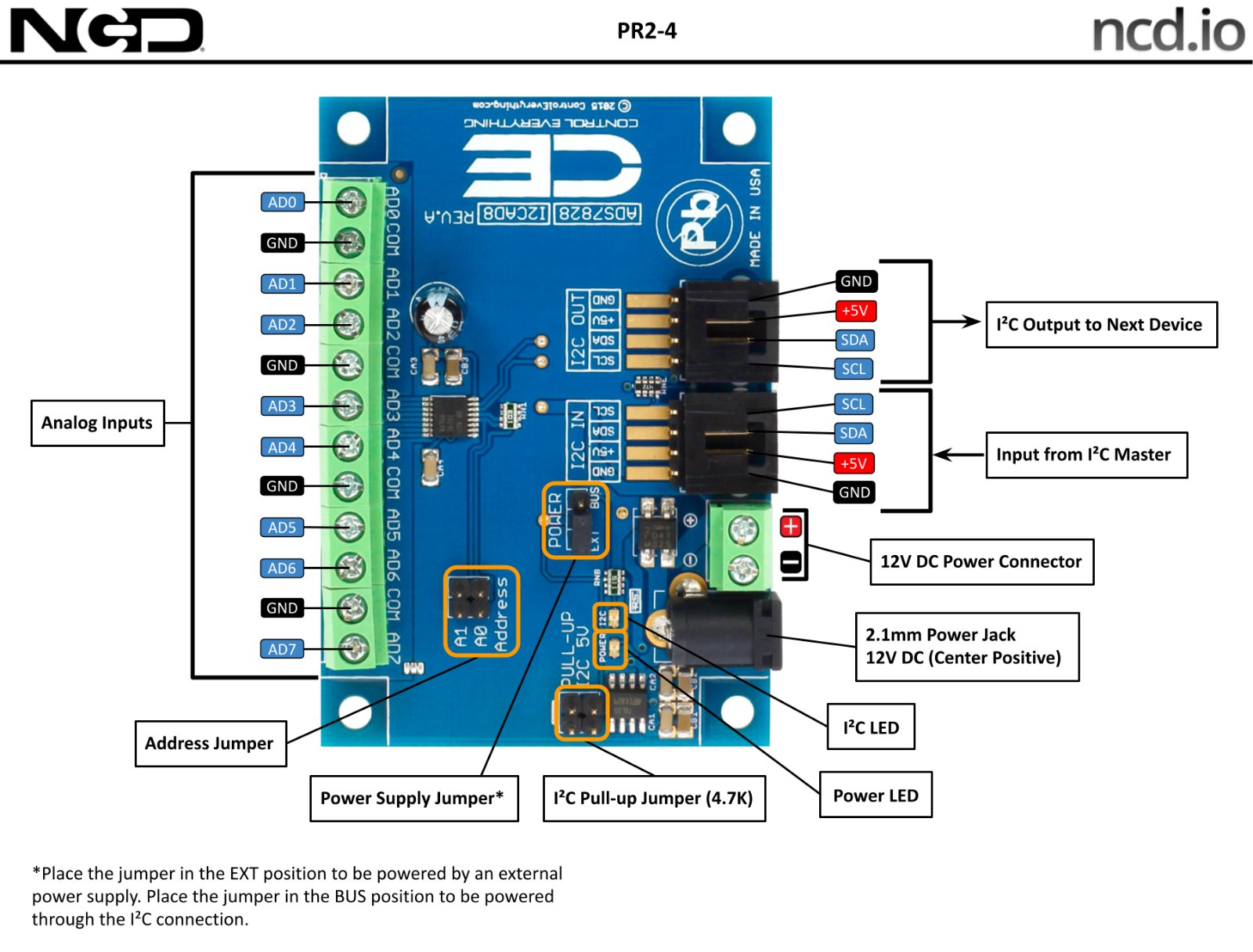

NCD PR2-4 - 8채널 ADC 기판의 입력 단자와 점퍼 위치 설명도
8채널 ADC 기판의 입력 단자와 점퍼 위치 설명도

선택 가이드

입력 수별
권장 모델

이럴 때 (입력 수)권장 모델선택 이유
입력이 8개 이하일 때PR2-4 (8채널)한 포트에 최대 4개까지 이을 수 있어 확장 여유가 큽니다.
입력이 9~16개일 때PR2-5 (16채널)채널당 12비트이며 I2C 세 가지 속도 모드를 지원합니다.
입력이 17개 이상일 때PR2-6 (24채널)24채널을 한 장에 담아 보드 수를 줄입니다.
16비트 정밀 측정이 필요할 때NCD ADS1100 · ADS1114 · ADS1115 모듈채널 수는 적지만 분해능이 16비트입니다.

구성·옵션

ADC 보드 구성과
호스트 어댑터

  • ADC 보드 1개 — PR2-4(8채널) 또는 PR2-5(16채널)를 선택합니다.
  • 호스트 보드용 I2C 쉴드·어댑터 — Arduino, Raspberry Pi 등에 맞춰 별도 구성합니다.
  • 품번 — PR2-4(I2CAD8), PR2-5(I2CAD16).

제품 상세 이미지

NCD PR2-4 상세 이미지 1

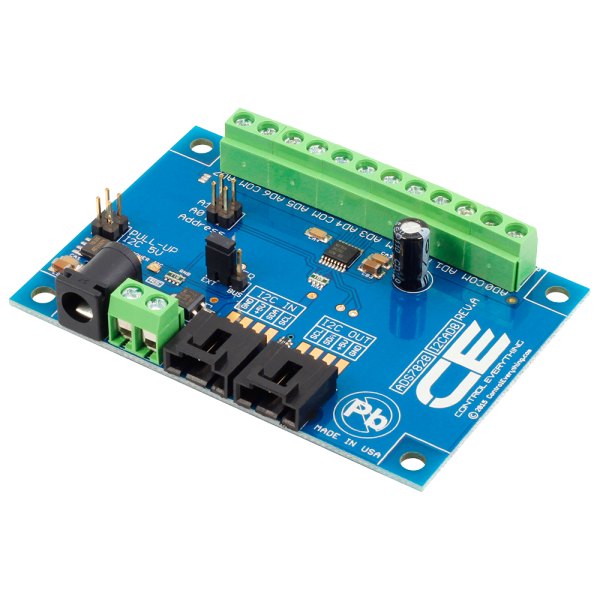

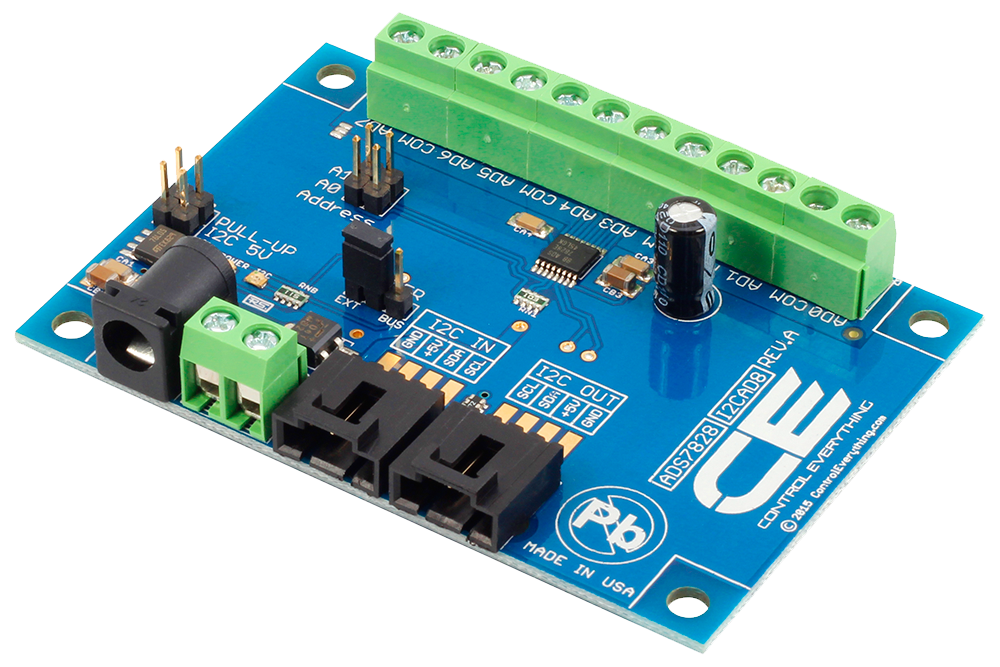

NCD PR2-4 - 긴 단자대와 전원 잭이 보이는 입력 기판 모습
