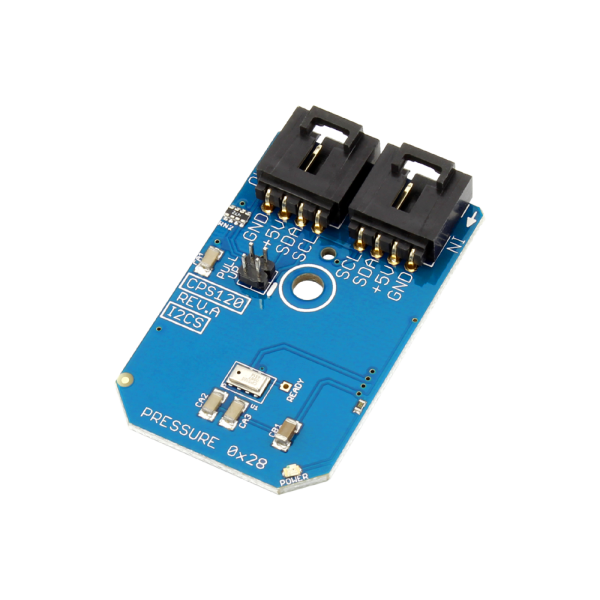

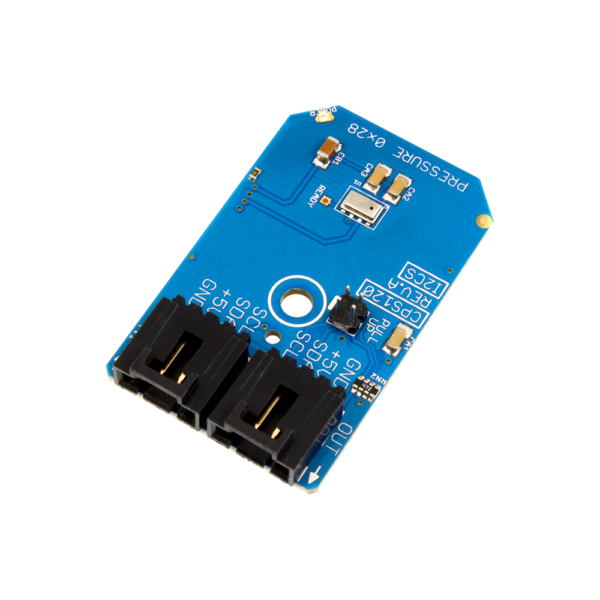

NCD PR3-21 CPS120 디지털 기압계 고도계 I2C 미니 모듈

NCD PR3-21 CPS120 디지털 기압계 고도계 I2C 미니 모듈

MODEL
PR3-21
브랜드
NCD
제품 자료
제품문의 구매하기

공장 보정된 기압과 온도를
I2C로 읽는 기압계 모듈

NCD PR3-21 · PR10-9 기압계 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR3-21과 PR10-9는 공장에서 보정한 기압과 온도를 I2C 디지털 값으로 출력하는 기압계(디지털 기압 센서, 고도계) 미니 모듈입니다. PR3-21(CPS120)은 5~120 kPa를 ±0.2 kPa 정확도로, PR10-9(LPS25HB)는 260~1260 hPa 절대 압력을 24비트로 측정합니다.

PR3-21은 슬립 모드 전류가 1 μA에 그쳐 배터리 장치에 적합합니다. PR10-9는 0.01 hPa RMS 고해상도 모드로 미세한 기압 변화를 구분합니다. 두 기압계 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

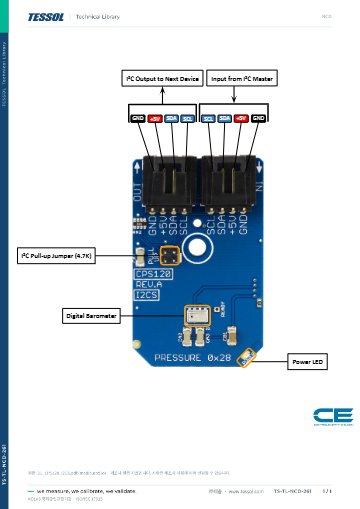

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

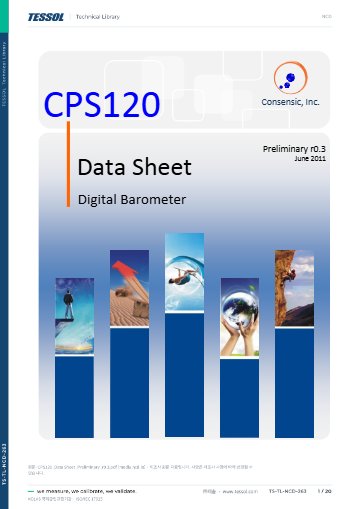

데이터시트와 도면

소프트웨어와 코드

5 ~ 120 kPa

PR3-21 보정 압력 범위

260 ~ 1260 hPa

PR10-9 절대 압력 범위

0.7 ms

PR3-21의 8비트 최단 샘플링 시간

0.01 hPa RMS

PR10-9 고해상도 모드 분해능

특징

보정된 기압을
디지털로 수신

핵심 특징현장에서 달라지는 점
공장 보정 출력보정된 압력과 온도 값을 바로 출력하므로 현장 교정 절차 없이 호스트에서 값을 사용합니다.
온도 보상온도 변화에 따른 압력 오차를 칩이 보상해 야외 관측에서도 값이 안정됩니다.
8·10·12·14비트 해상도 선택(PR3-21)필요한 정밀도와 응답 속도 사이에서 해상도를 선택해 전력과 처리 시간을 조정합니다.
슬립 모드 1 μA(PR3-21)측정 사이의 대기 전류가 작아 배터리 구동 장치의 운전 시간이 늘어납니다.
24비트 압력 출력(PR10-9)미세한 기압 변화까지 구분해 고도 변화를 세밀하게 계산합니다.
0.01 hPa RMS 고해상도 모드(PR10-9)기상 관측 장비에서 노이즈에 묻히는 작은 기압 변동을 기록합니다.

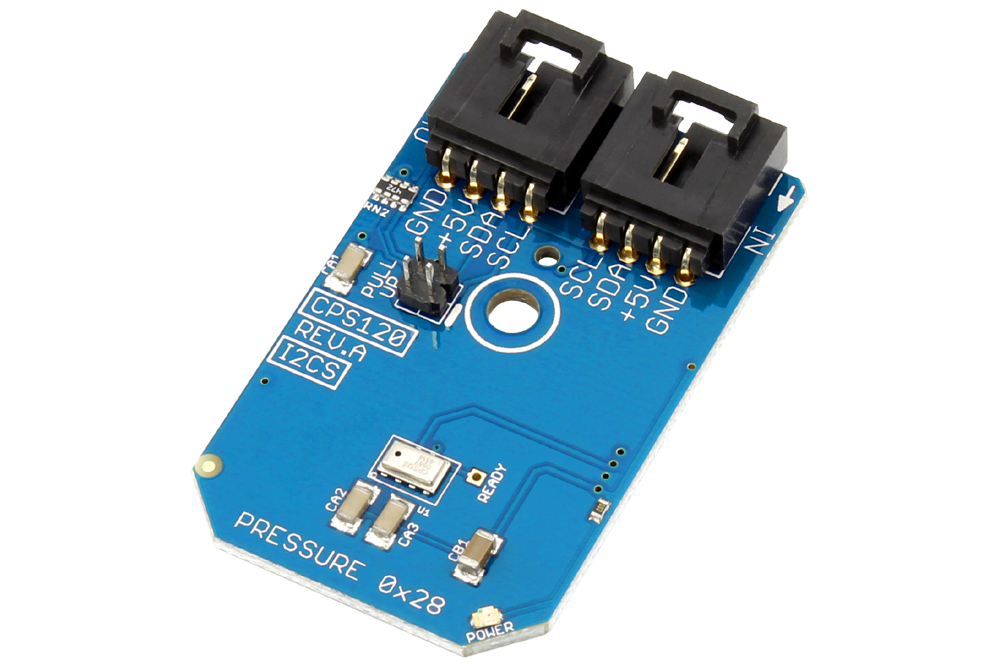

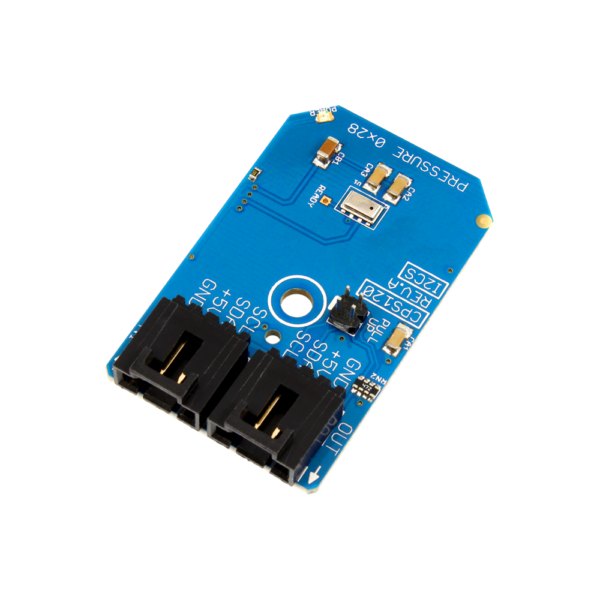

NCD PR3-21 - 기압 센서 소자와 I2C 커넥터가 보이는 미니 모듈
기압 센서 소자와 I2C 커넥터가 보이는 미니 모듈

운용 설계

샘플링 시간과
전력 계산 기준

PR3-21은 해상도에 따라 샘플링 시간이 0.7 ms(8비트), 1.6 ms(10비트), 5.0 ms(12비트), 18.5 ms(14비트)로 달라집니다. 배터리 장치는 필요한 정밀도를 만족하는 가장 낮은 해상도를 선택하고, 측정 사이에는 슬립 모드로 전환하세요.

기압으로 고도를 계산하려면 해수면 기준 기압을 보정값으로 입력해야 하며, 환산은 호스트에서 합니다. 기압 변화가 작은 실내 환경 기록은 PR10-9의 고해상도 모드가 변동을 더 잘 구분합니다.

기압으로 고도를 계산하는 구성

PR10-9가 출력하는 24비트 압력 값을 호스트가 해수면 기준 기압과 비교해 높이로 환산합니다. 향상된 GPS 같은 위치 보조 장치에서 수직 방향 보정 자료로 사용합니다.

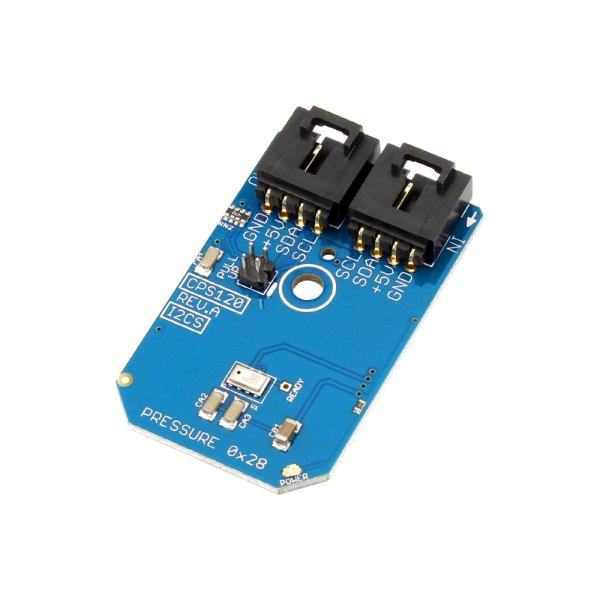

NCD PR3-21 - 커넥터가 위쪽에 있는 기압 센서 미니 모듈
커넥터가 위쪽에 있는 기압 센서 미니 모듈

사양

PR3-21·PR10-9 2개 모델
비교와 공통 사양

항목PR3-21PR10-9
칩CPS120LPS25HB
압력 범위5 ~ 120 kPa (공장 보정)260 ~ 1260 hPa 절대 압력
압력 정확도25 °C에서 ±0.2 kPa해당 없음
온도 정확도±1.0 °C해당 없음
온도 범위−40 ~ +125 °C−30 ~ +105 °C 동작 보증
분해능8 · 10 · 12 · 14비트 선택고해상도 모드 0.01 hPa RMS, 24비트 압력 출력
샘플링 속도0.7 ms (8비트) · 1.6 ms (10비트) · 5.0 ms (12비트) · 18.5 ms (14비트)해당 없음
슬립 모드 전류1 μA (25 °C)해당 없음
칩 공급 전압2.3 ~ 5.5V해당 없음
I2C 통신 속도100 · 400 kHz해당 없음
I2C 시작 주소0x280x5C
내부 ADC시그마-델타 방식해당 없음

시리즈 공통 사양

항목사양
통신 방식I2C
모듈 동작 전원5VDC
출력공장 보정, 온도 보상된 압력과 온도
풀업 저항온보드 4.7K 점퍼 선택
연결4핀 플러그, 납땜 없이 데이지 체인
케이블I2C 케이블 포함
폼 팩터I2C 미니 모듈

활용 분야

기압 측정이
필요한 장비

  • 기상 관측 장비 — 기압 값을 주기적으로 기록하는 관측 장치에 탑재합니다.
  • 고도 계산 — 기압 값으로 높이를 환산해 위치 정보를 보완합니다.
  • 위치 보조 — 향상된 GPS 같은 위치 장치에 기압 값을 추가합니다.
  • 배터리 장치 — 슬립 모드 전류가 낮은 PR3-21로 장기 구동 센서 노드를 구성합니다.
  • 실내 환경 기록 — 기압 변화를 기록해 주변 환경 변화를 추적합니다.

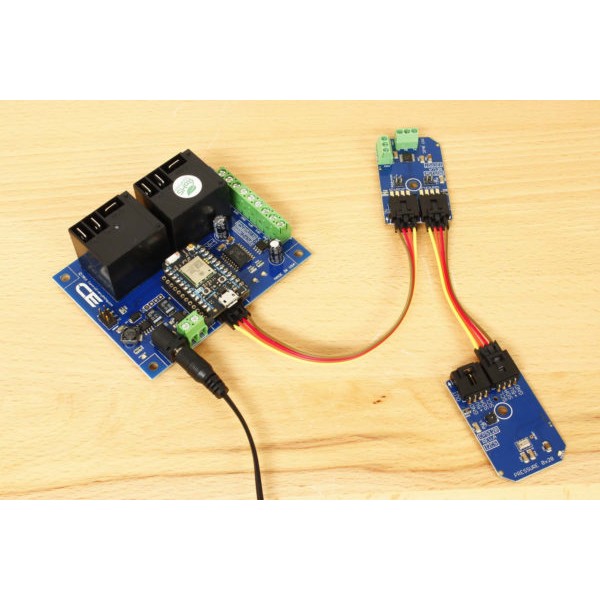

NCD PR3-21 - 릴레이 컨트롤러에 센서 모듈들을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈들을 케이블로 연결한 모습

선택 가이드

운용 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
배터리로 장시간 구동할 때PR3-21 (CPS120)슬립 모드 1 μA이며 해상도를 선택할 수 있습니다.
기상 장비나 위치 보조에 쓸 때PR10-9 (LPS25HB)24비트 압력 출력과 0.01 hPa RMS 고해상도 모드를 갖춥니다.

구성·옵션

PR3-21·PR10-9
구성품과 옵션

  • 품번 — PR3-21, PR10-9.
  • 구성품 — I2C 미니 모듈 본체와 I2C 케이블.
  • 옵션 — 풀업 저항 4.7K 점퍼 선택.
  • 별매 — 호스트 보드용 I2C 쉴드·마스터 어댑터.
