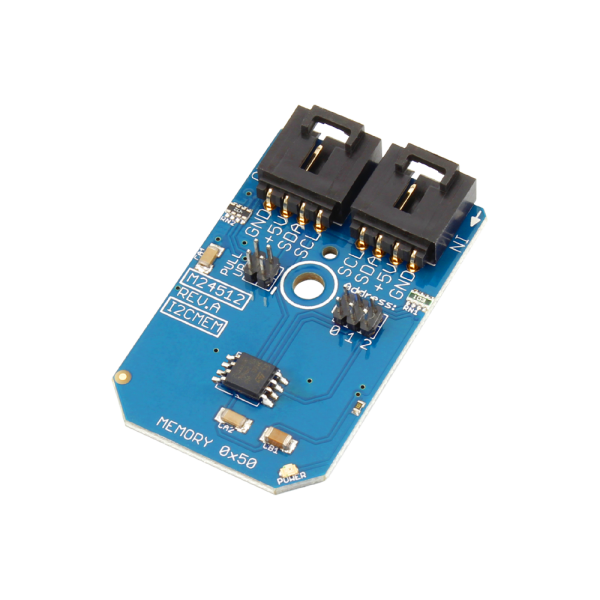

NCD PR3-17 M24512 512K 비트 직렬 EEPROM I2C 미니 모듈

NCD PR3-17 M24512 512K 비트 직렬 EEPROM I2C 미니 모듈

MODEL
PR3-17
브랜드
NCD
제품문의 구매하기

설정값과 보정값을
전원이 꺼져도 남기는 EEPROM

NCD PR3-17 M24512 I2C EEPROM 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR3-17은 M24512 직렬 EEPROM을 탑재한 512K 비트 I2C 미니 모듈입니다. 64K × 8비트 구성의 비휘발성 메모리를 최저 2.5V에서 구동하며, 설정값과 센서 로그를 컨트롤러 밖에 보관해야 하는 개발 현장에 적합합니다.

쓰기·지우기 주기가 최소 100,000회이고 데이터 보존이 최소 40년이므로 보정값처럼 자주 바뀌지 않는 데이터를 장기간 두기에 알맞습니다. 시작 주소 0x50으로 I2C 버스에 연결하며, (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

512K 비트

메모리 용량

최소 100,000회

쓰기·지우기 주기

최소 40년

전원 차단 후 데이터 보존

최저 2.5V

동작 전압

특징

읽기·쓰기와
연결 방식

핵심 특징현장에서 달라지는 점
무작위·순차 읽기필요한 주소만 골라 읽거나 연속 영역을 한 번에 읽으므로 로그 회수와 설정 조회를 같은 모듈로 처리합니다.
높은 쓰기 내구성쓰기·지우기 주기가 충분해 설정을 반복 갱신하는 장비에서도 메모리 수명 계획을 단순하게 세웁니다.
장기 데이터 보존전원이 꺼져도 기록이 유지되어 재부팅 후 보정값을 다시 입력할 필요가 없습니다.
납땜 없는 연결4핀 플러그로 I2C 버스에 데이지 체인으로 이어 배선 시간을 줄입니다.
풀업 저항 선택온보드 4.7K 점퍼로 풀업 저항을 선택하므로 자체 I2C 포트가 있는 보드에도 직접 연결합니다.
케이블 포함4선 I2C 케이블이 포함되어 있어 받은 즉시 마스터 어댑터에 연결합니다.

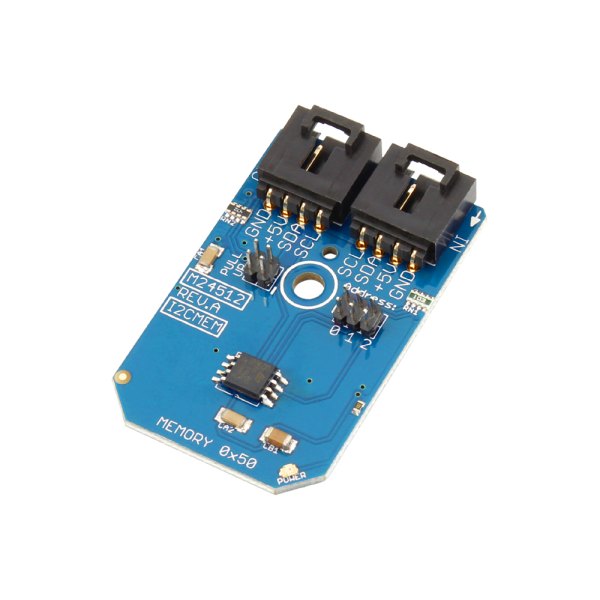

NCD PR3-17 - 메모리 칩과 커넥터 두 개가 실장된 하늘색 기판
메모리 칩과 커넥터 두 개가 실장된 하늘색 기판

메모리 구성

64K × 8비트
주소와 읽기 동작

M24512는 64K × 8비트로 구성된 직렬 EEPROM이며 I2C 버스 정의에 따라 장치 유형 식별자는 1010입니다. 시작 주소는 0x50이고, 체인에 이은 장치는 각각 다른 I2C 주소를 가져야 하므로 같은 버스의 다른 모듈과 주소가 겹치는지 먼저 확인합니다.

읽기는 무작위 방식과 순차 방식을 모두 지원합니다. 특정 설정값은 무작위 읽기로 바로 가져오고, 로그처럼 연속된 영역은 순차 읽기로 한 번에 회수하는 식으로 용도를 나눕니다.

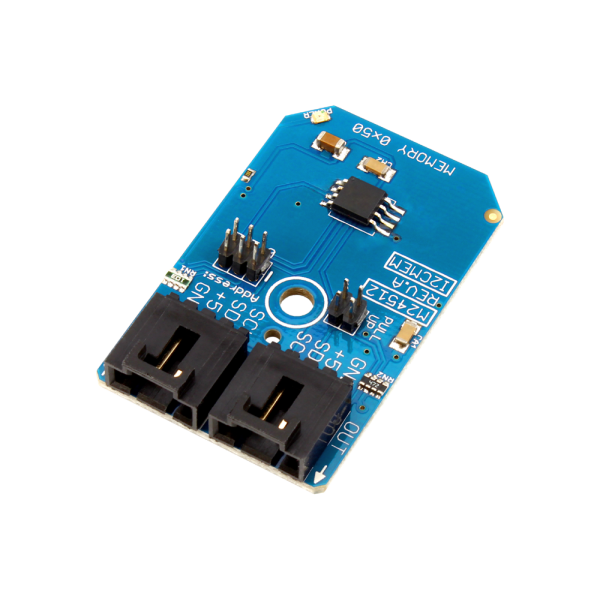

EEPROM 칩과 4핀 커넥터가 보이는 모듈

칩 한 개에 512K 비트를 저장하며, 4핀 커넥터로 I2C 버스에 연결합니다. 점퍼는 풀업 저항 선택에 사용합니다.

연결·전원

5VDC 전원과
풀업 저항 설정

모듈은 I2C 버스 커넥터로 공급되는 5VDC 전원으로 동작하도록 설계되었습니다. NCD 마스터 장치에는 풀업 저항이 포함되어 있으므로 그대로 연결하고, 자체 I2C 포트에 연결하는 경우에는 온보드 4.7K 점퍼로 풀업 저항을 선택합니다.

Arduino, Raspberry Pi, Particle 등 여러 보드는 NCD 마스터 어댑터를 거쳐 연결합니다. 마스터 어댑터는 모듈과 별도로 준비하는 필요 장비입니다.

마스터 어댑터에 연결한 EEPROM 모듈

마스터 어댑터의 I2C 출력에 4선 케이블로 모듈을 잇고, 같은 체인의 다른 센서 모듈과 버스를 공유합니다.

사양

M24512 EEPROM
모듈 사양

항목사양
품번PR3-17
메모리 칩M24512 직렬 EEPROM
용량512K 비트
구성64K × 8비트
쓰기·지우기100,000회 (최소)
데이터 보존40년 (최소)
읽기 모드무작위 및 순차 읽기
시작 주소0x50
장치 유형 식별자1010 (I2C 버스 정의)
최저 동작 전압2.5V
모듈 전원5VDC (I2C 버스 커넥터)
연결4핀 플러그 · 데이지 체인
풀업 저항온보드 4.7K 점퍼 선택 (자체 I2C 포트 연결 시)
케이블3인치(76mm) 4선 I2C 케이블 포함
필요 장비NCD 마스터 어댑터
관련 자료기계 도면 · 배선도 · 데이터 시트

활용 분야

설정과 로그를
보관하는 현장

  • 설정값 저장 — 센서 보정값과 장치 설정을 컨트롤러 밖에 보관합니다.
  • 데이터 로그 보관 — 측정 기록을 메모리에 쌓아 두고 나중에 읽어 옵니다.
  • 보드 메모리 확장 — Arduino, Raspberry Pi 같은 보드에 메모리를 더합니다.
  • I2C 버스 공유 — 하나의 버스를 다른 I2C 장치와 함께 사용합니다.

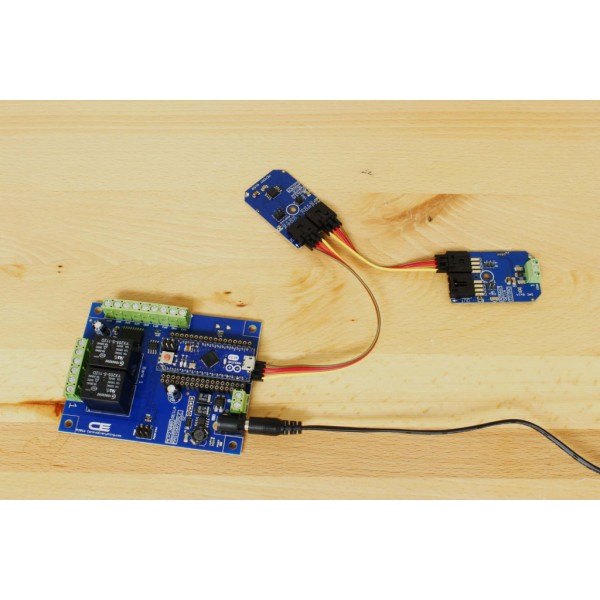

NCD PR3-17 - 컨트롤러 보드에 메모리 모듈 두 개를 케이블로 연결한 모습
컨트롤러 보드에 메모리 모듈 두 개를 케이블로 연결한 모습

구성·옵션

구성품과
필요 장비

항목내용
품번PR3-17
구성품M24512 I2C 미니 모듈 · 4선 I2C 케이블
필요 장비NCD 마스터 어댑터
관련 자료기계 도면 · 배선도 · 데이터 시트

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

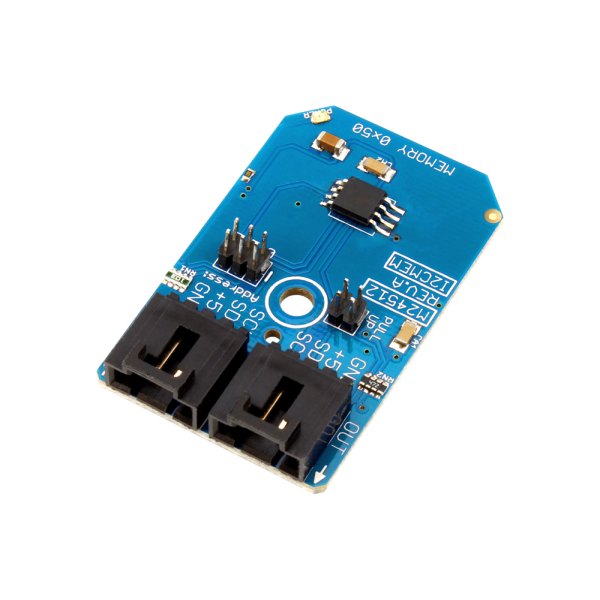

NCD PR3-17 - 기판 뒷면의 커넥터와 메모리 칩이 보이는 모습
기판 뒷면의 커넥터와 메모리 칩이 보이는 모습
