NCD PR19-18 I2C 연장 기-연장 케이블 어댑터 I2C 케이블 조이너

MODEL
PR19-18
브랜드
NCD
제품 자료

케이블 두 가닥을 이어⁣ I2C 거리를 늘립니다

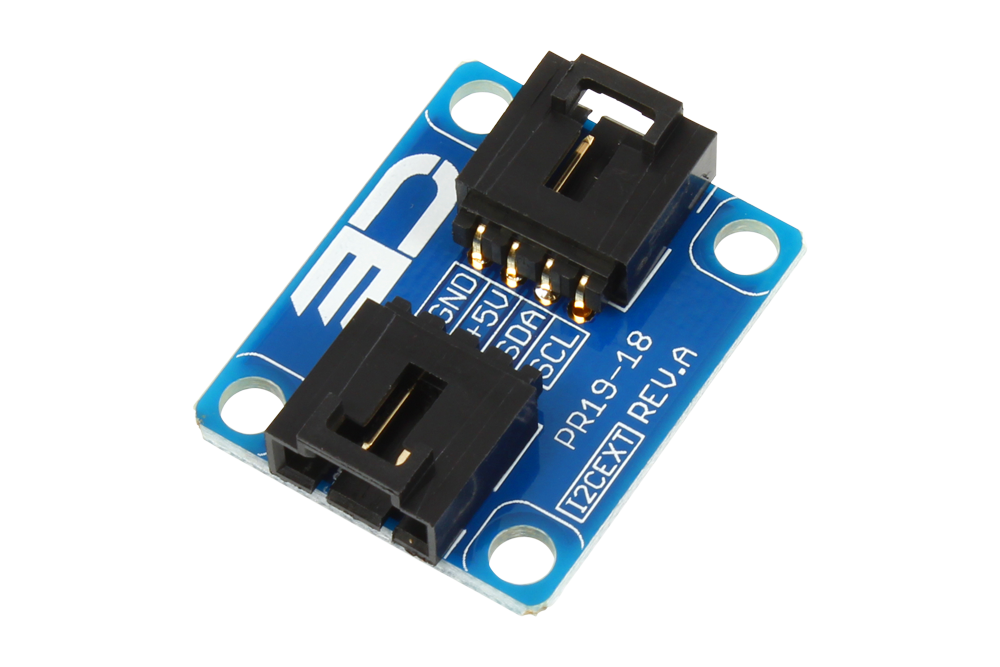

NCD PR19-18 I2C 케이블 연장 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR19-18은 I2C 케이블 두 가닥을 이어 배선 길이를 늘리는 I2C 케이블 연장 어댑터(I2C Extender, Cable Joiner)입니다. 케이블 잠금(lock)이 있는 4선 커넥터 두 개를 갖췄고, 어댑터를 여러 개 이어 붙여 더 멀리 보낼 수도 있습니다.

기판에는 장착 구멍 4개가 있어 나사로 패널이나 케이스에 고정합니다. (주)테솔이 국내에 공식 공급합니다.

2커넥터

4선 · 케이블 잠금

4개

장착 구멍·나사

로우 프로파일

기판 형태

체인 연결

어댑터 여러 개 연결

제품 자료

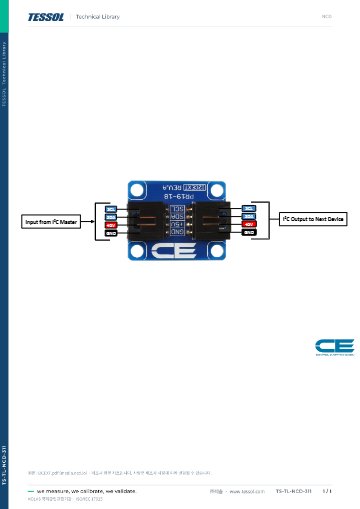

연결 도면과⁣ 자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

76 · 152 mm

미니 모듈과 nodeLynk 장치의 기본 길이

5V

I2C 신호와 전원 기준

4핀

nodeLynk I2C 커넥터

1 · 2 m

실험용으로 선택하는 긴 케이블

배선 길이

PR19-18로 거리를 늘릴 때⁣ 지켜야 할 조건

I2C는 케이블이 짧을수록 안정적입니다. 최대 거리는 장치마다 달라 정해진 값이 없으며, 통신 속도를 낮추면 더 긴 구간도 동작합니다.

통신이 불안정하면 I2C 풀업 점퍼를 설치해 외부 장치의 풀업 저항을 낮추세요. 100피트(feet)가 넘는 거리에서 문제없이 통신한 사례도 있지만, 이런 구간은 보통 차폐선을 사용하고 SCL·SDA 신호를 계측하며 노이즈를 관리해야 합니다.

어댑터로 이은 두 케이블

두 케이블의 커넥터를 어댑터 양쪽에 꽂고 잠금 장치로 고정합니다. 길이를 단계적으로 늘리며 통신을 확인하세요.

사양

PR19-18 구성

항목PR19-18
구분연장 어댑터(케이블 조이너)
커넥터4핀 I2C 포트 2개 · 케이블 잠금
장착장착 구멍 4개 · 장착 나사 4개 · 로우 프로파일
주요 기능케이블 두 가닥을 이어 길이 연장
신호·전원5V I2C 신호 · 5V DC 전원

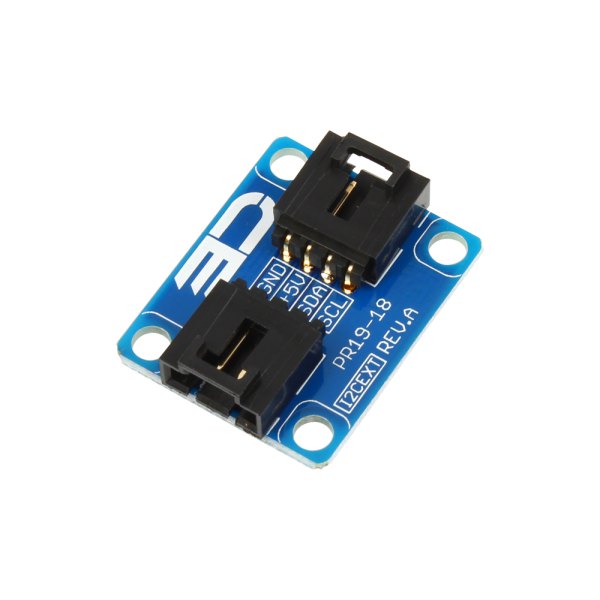

NCD PR19-18 - I2C 커넥터 두 개가 있는 케이블 조이너 기판
I2C 커넥터 두 개가 있는 케이블 조이너 기판

활용 분야

배선 거리가 멀어지는 구간

  • 장치 간 거리 연장 — 컨트롤러와 센서 사이 거리가 케이블 한 가닥보다 멀 때 이어 사용합니다.
  • 패널 고정 이음 — 장착 구멍으로 케이스 안에 이음 지점을 고정합니다.
  • 저속 통신 구간 — 클럭 속도를 낮춰 긴 배선을 시험합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR19-18과⁣ 같은 계열 모델

  • PR19-16 — 연장 없이 포트 연결을 뒤집는 크로스오버 어댑터
  • PR19-17 — 크로스오버에 데이지 체인용 패스스루를 더한 어댑터
  • PRacc-1 — 어댑터가 잇게 되는 nodeLynk 4색 I2C 케이블
  • PRacc-30 — 자체 기판에 nodeLynk 포트를 만들 때 사용하는 4핀 수 커넥터
