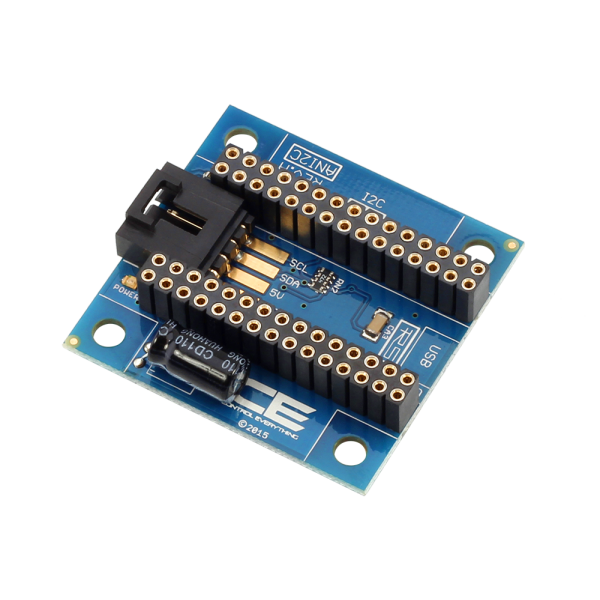

NCD PR1-17 Arduino Nano 용 I2C Shield

NCD PR1-17 Arduino Nano 용 I2C Shield

MODEL
PR1-17
브랜드
NCD
제품 자료
제품문의 구매하기

Arduino에 릴레이와 센서를
4핀으로 잇는 I2C 쉴드

NCD Arduino용 I2C 쉴드 4종

견적 받기

NCD 국내 정식 공급 파트너

NCD PR14-3, PR19-13, PR1-17, PR14-2는 Arduino Uno·Micro·Nano에 5V I2C 확장 포트(nodeLynk 마스터 어댑터)를 더하는 I2C 쉴드이며, 릴레이·센서·디지털 I/O 등 NCD I2C 장치 전체를 4핀 커넥터로 Arduino에 연결합니다.

Uno용 PR14-3과 Micro용 PR19-13은 4.7K 풀업 저항을 내장해 별도 부품 없이 I2C 마스터로 동작하고, 패스스루 설계라 다른 쉴드 사이에 끼워 핀 접근을 유지합니다. PR14-2는 키 포브 수신과 LED 표시, 부저, XBee 소켓을 더한 Uno용 통신 쉴드입니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

5V

I2C 확장 포트 전압

4.7K

내장 풀업 저항(Uno · Micro)

4핀

nodeLynk I2C 연결

3자리

PR14-2 LED 숫자 디스플레이

특징

보드별로 나뉜
쉴드 구성

핵심 특징현장에서 달라지는 점
5V I2C 확장4핀 플러그 하나로 NCD I2C 장치를 연결하므로 센서와 릴레이를 확장할 때 납땜이 줄어듭니다.
풀업 저항 내장Uno와 Micro 쉴드에 4.7K 풀업 저항이 들어 있어 외부 저항을 배선하지 않고 I2C 마스터를 구성할 수 있습니다.
패스스루 설계다른 쉴드 사이에 끼워 넣으므로 기존 쉴드 구성을 유지한 채 I2C를 추가합니다.
Nano 핀 접근 유지Nano용 쉴드는 USB 전원으로 동작하고 모든 Nano 핀을 그대로 사용할 수 있습니다.
통신형 PR14-2XBee 소켓, 프로그래밍 가능한 부저, 3자리 LED 숫자 디스플레이로 무선 입문 실습을 한 쉴드에서 구성할 수 있습니다.

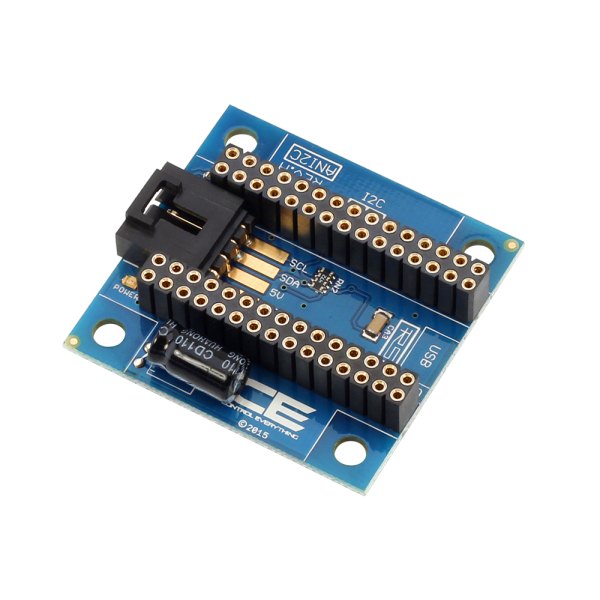

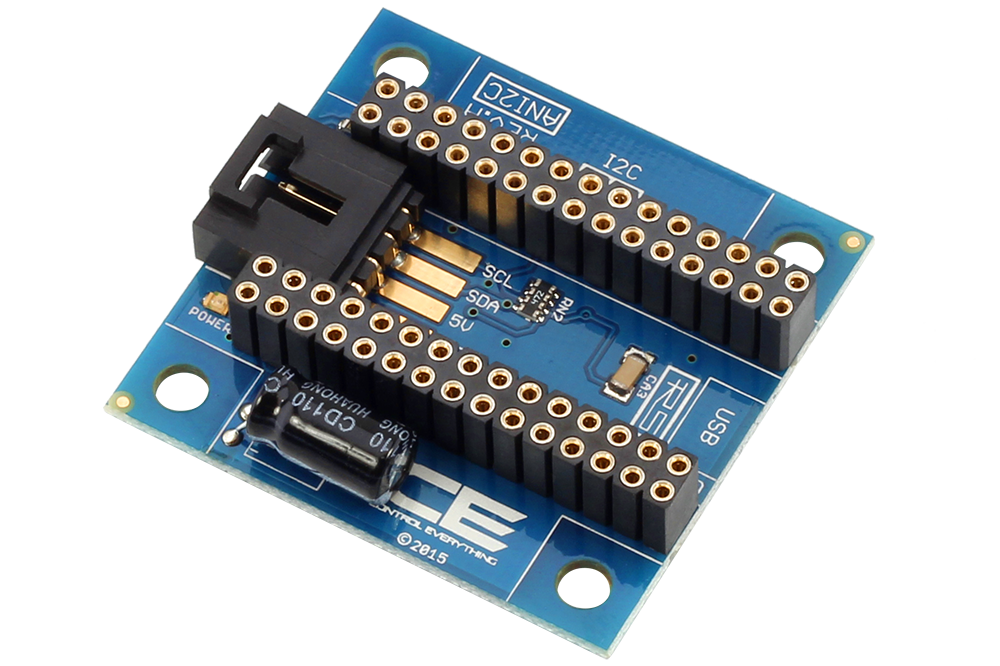

NCD PR1-17 - 소켓 헤더와 I2C 커넥터가 보이는 쉴드 기판
소켓 헤더와 I2C 커넥터가 보이는 쉴드 기판

nodeLynk 체인

마스터 어댑터와
체인 연결 구조

네 모델 모두 nodeLynk 마스터 어댑터이며, I2C 통신으로 연결된 nodeLynk 장치 체인과 통신합니다. 4핀 커넥터에 I2C 두 선과 5VDC 버스 전원이 함께 들어 있어 장치를 여러 대 이어도 전원 배선이 단순합니다.

여러 NCD 장치를 이은 계측 구성

쉴드의 I2C 포트에 센서, 릴레이 컨트롤러, 디지털 I/O 확장기를 체인으로 연결하면 Arduino의 핀을 차지하지 않고 계측 지점을 늘릴 수 있습니다. PR1-17 구성에는 6인치(152 mm) I2C 케이블을 함께 사용합니다.

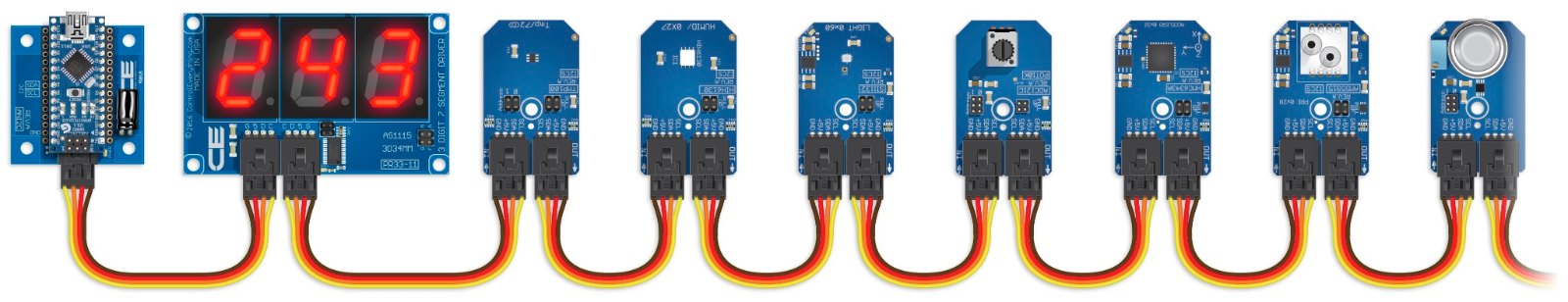

NCD PR1-17 - 제어 보드에 센서와 표시기를 연결한 구성도
제어 보드에 센서와 표시기를 연결한 구성도

PR14-2 통신형

PR14-2의 통신 기능

PR14-2 통신 쉴드의 구성

PR14-2는 I2C 확장 포트와 XBee 소켓, 프로그래밍 가능한 부저, I2C로 제어하는 3자리 16진수 LED 디스플레이, 12 V 100 mA 범용 오픈 콜렉터 출력, LICAL 디코더를 갖춘 키 포브 수신기를 한 쉴드에 모았습니다. 키 포브 페어링 버튼과 유효 수신 LED도 갖춥니다.

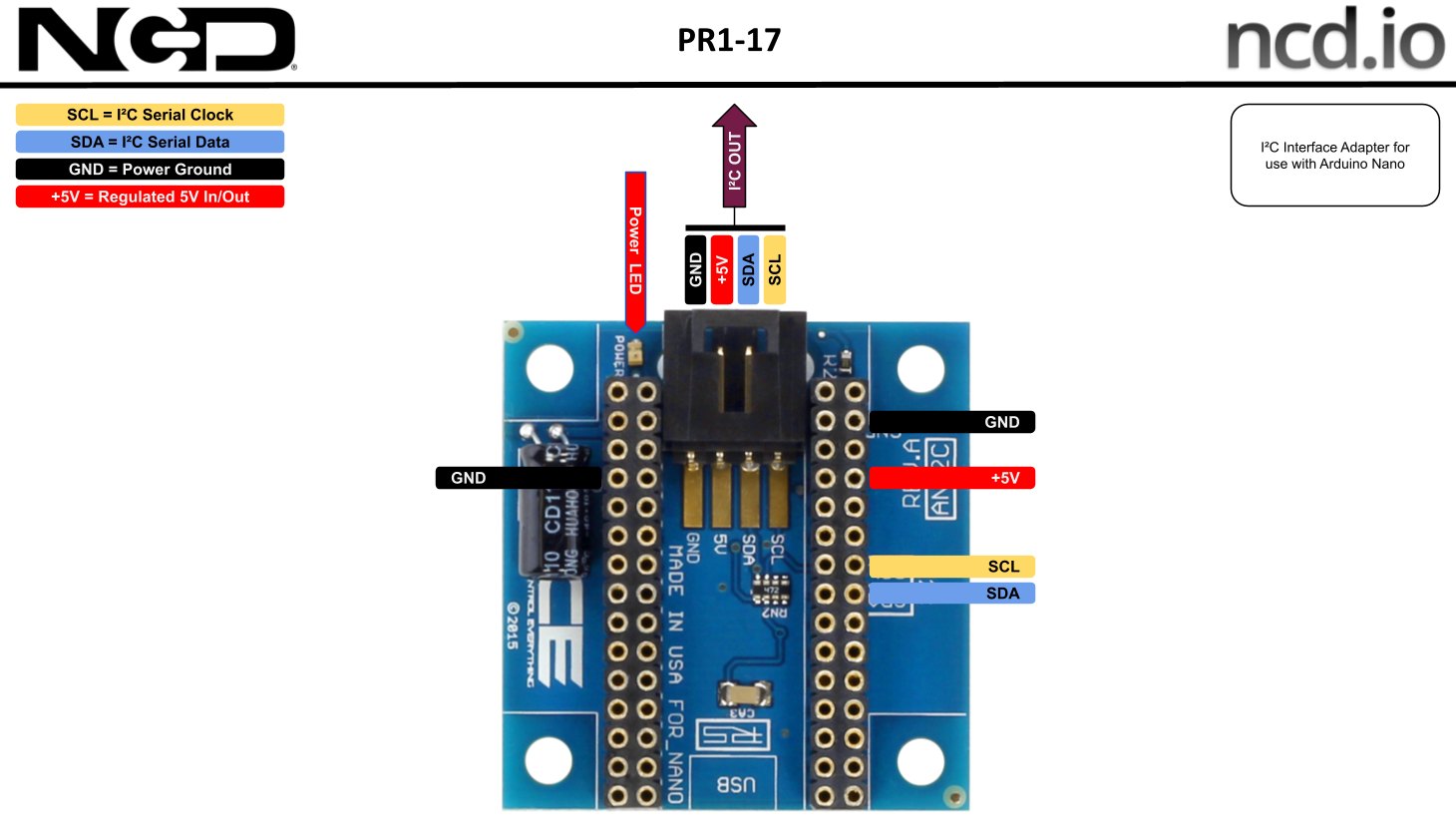

NCD PR1-17 - I2C 실드 기판의 연결 단자 위치 설명도
I2C 실드 기판의 연결 단자 위치 설명도

사양

4개 모델의 비교와
공통 사양

항목PR14-3PR19-13PR1-17PR14-2
대상 보드Arduino UnoArduino MicroArduino NanoArduino Uno
I2C 포트5V I2C 확장 포트5V I2C 포트 (외부 방향 커넥터)I2C 확장 포트I2C 확장 포트
풀업 저항4.7K 내장4.7K해당 없음해당 없음
다른 쉴드 사이 장착지원 (패스스루)해당 없음해당 없음해당 없음
오버레이 확장 호환해당 없음지원해당 없음해당 없음
전원보드 공급보드 공급USB 전원보드 공급
Nano 핀 접근해당 없음해당 없음모든 핀 접근 유지해당 없음
XBee 소켓미지원미지원미지원지원
LED 숫자 디스플레이미지원미지원미지원3자리 (I2C 제어 16진수)
부저미지원미지원미지원프로그래밍 가능
키 포브 수신미지원미지원미지원지원 (LICAL 디코더 · 페어링 버튼 · 수신 LED)
범용 출력해당 없음해당 없음해당 없음12 V 100 mA 오픈 콜렉터

시리즈 공통 사양

항목사양
인터페이스4핀 I2C (nodeLynk 규격)
버스 전원5VDC 통합 (nodeLynk 버스)
어댑터 유형nodeLynk 마스터 어댑터 (연결된 nodeLynk 장치 체인과 I2C 통신)
I2C 케이블6인치(152 mm) (PR1-17)
호환 보드Arduino Uno · Micro · Nano
호환 장치릴레이 컨트롤러 · 센서 · 미니 모듈 등 NCD I2C 장치 전체
설치 방식비침습 패스스루 설계

활용 분야

Arduino에서 시작하는
I2C 확장

  • 센서·릴레이 확장 — Arduino에 NCD I2C 장치를 4핀 커넥터로 추가합니다.
  • 계측 프로젝트 — 여러 NCD 장치를 체인으로 묶어 측정 지점을 늘립니다.
  • 키 포브 리모컨 수신 — Uno 보드에 PR14-2로 원격 입력을 추가합니다.
  • XBee 무선 입문 실습 — XBee 소켓에 모듈을 꽂아 무선 통신을 구성합니다.

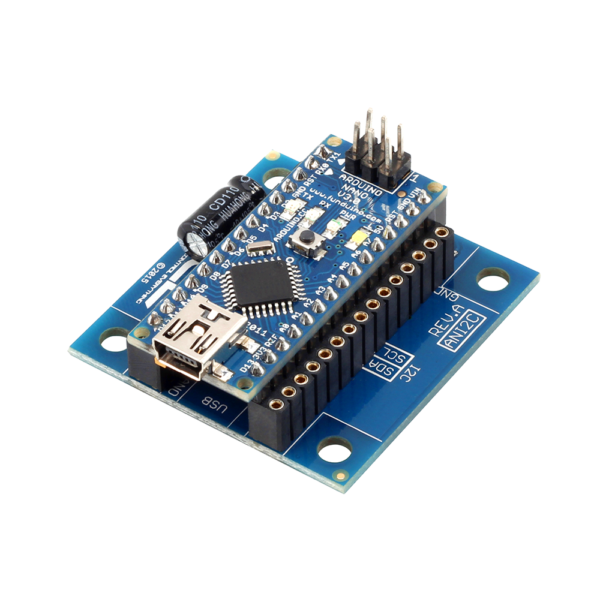

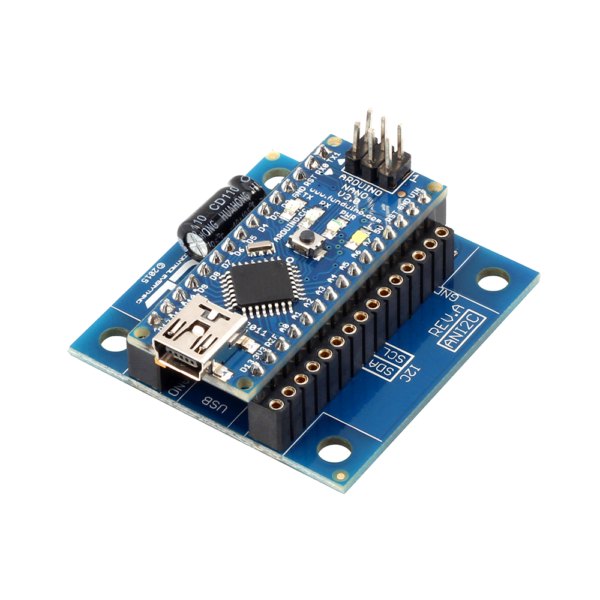

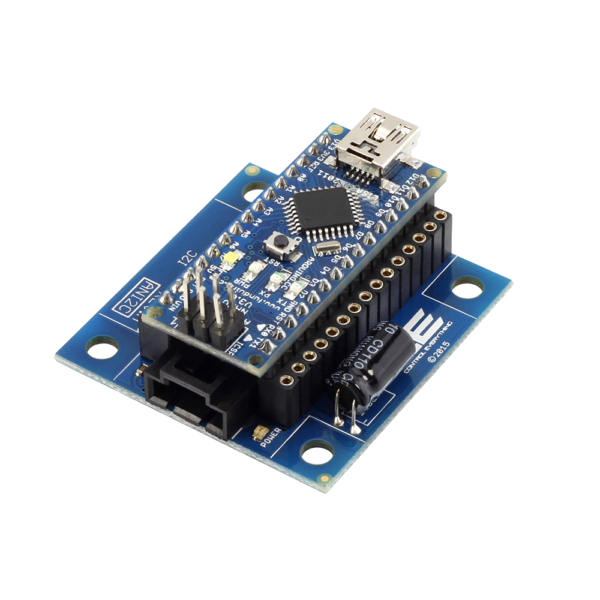

NCD PR1-17 - 차폐 기판에 아두이노 나노를 장착한 모습
차폐 기판에 아두이노 나노를 장착한 모습

선택 가이드

Arduino 보드별
쉴드 선택

이럴 때 (현장 조건)권장 모델선택 이유
Arduino Uno에 I2C를 추가할 때PR14-34.7K 풀업 내장, 다른 쉴드 사이에 끼우는 패스스루 설계입니다.
소형 Arduino Micro를 사용할 때PR19-13외부 방향 커넥터와 오버레이 확장을 지원합니다.
Arduino Nano를 사용할 때PR1-17USB 전원으로 동작하며 모든 Nano 핀 접근을 유지합니다.
리모컨 수신과 LED 표시가 필요할 때PR14-2XBee 소켓, 부저, 3자리 LED, 키 포브 수신을 갖춘 Uno용 통신 쉴드입니다.

구성·옵션

Arduino 쉴드 4종 구성

모델대상특징
PR14-3Arduino Uno5V I2C 확장 · 4.7K 풀업 내장 · 다른 쉴드 사이에 끼움
PR19-13Arduino Micro5V I2C 포트 · 4.7K 풀업 · 외부 방향 커넥터 · 오버레이 확장 호환
PR1-17Arduino NanoI2C 확장 포트 · USB 전원 · 모든 Nano 핀 접근 유지
PR14-2Arduino UnoI2C 확장 포트 · XBee 소켓 · 3자리 LED 숫자 디스플레이 · 프로그래밍 가능한 부저 · 키 포브 수신

제품 상세 이미지

NCD PR1-17 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

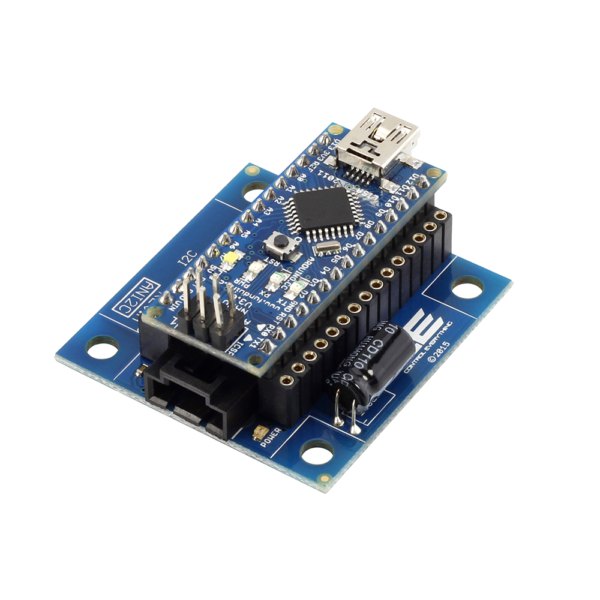

NCD PR1-17 - I2C 쉴드에 나노 보드를 결합한 상단 모습
