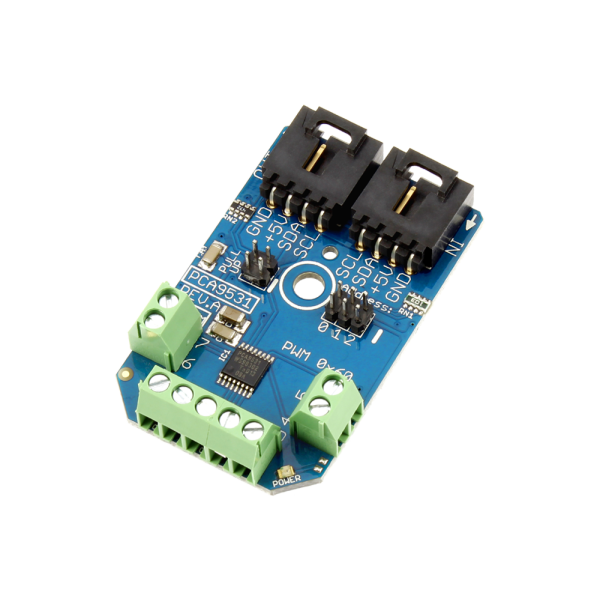

NCD PR12-19 PCA9531 2 채널 8 비트 PWM, 8 개 출력 및 GPIO I2C LED 조광기

NCD PR12-19 PCA9531 2 채널 8 비트 PWM, 8 개 출력 및 GPIO I2C LED 조광기

MODEL
PR12-19
브랜드
NCD
제품 자료
제품문의 구매하기

표시등과 백라이트 밝기를
256단계로 맞추는 LED 디머

NCD PR12-19 PCA9531 I2C LED 디머

견적 받기

NCD 국내 정식 공급 파트너

NCD PR12-19는 PCA9531 칩을 사용한 I2C LED 디머 미니 모듈입니다. 2채널 PWM을 256 밝기 단계로 조절하고 GPIO 8개를 PWM 또는 디지털 입출력으로 나눠 사용하며, RGB 색 혼합과 백라이트 디밍에 적합합니다.

PWM 프리스케일러와 두 가지 깜박임 속도는 프로그래밍으로 정하고, 하드웨어 주소 핀 3개로 시작 주소 0x60을 기준으로 한 버스에 8개까지 연결합니다. 큰 전류의 LED에는 별도 드라이버가 필요합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

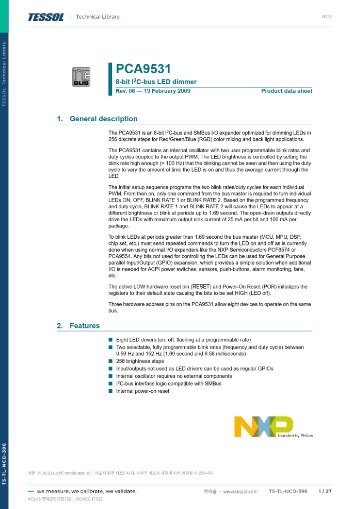

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

256단계

LED 밝기 조절

2채널

PWM 출력

GPIO 8개

PWM 또는 디지털 입출력

최대 8개

한 버스 연결 장치 수

특징

LED 디머의 PWM 디밍과
GPIO 입출력

핵심 특징현장에서 달라지는 점
단계별 디밍LED 밝기를 세밀하게 조절해 표시등과 백라이트의 눈부심을 낮춥니다.
RGB 색 혼합빨강·초록·파랑 LED를 섞어 상태별 색을 만듭니다.
프로그래밍 PWMPWM 프리스케일러와 깜박임 속도를 코드로 정해 용도별 점등 패턴을 구성합니다.
두 가지 깜박임서로 다른 깜박임 속도를 설정해 경고 수준을 구분합니다.
GPIO 겸용출력을 PWM과 디지털 입출력으로 나눠 사용하므로 한 모듈에서 밝기 제어와 단순 스위칭을 함께 처리합니다.
내장 발진기내부 발진기로 깜박임과 PWM 듀티 사이클을 만들어 외부 클럭이 필요하지 않습니다.

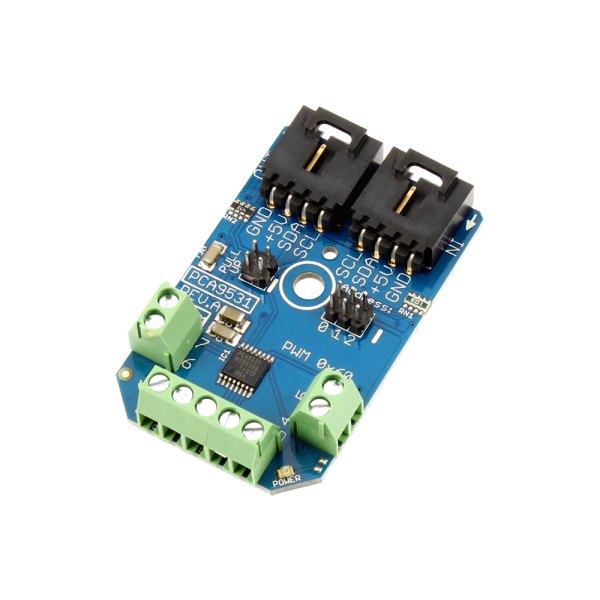

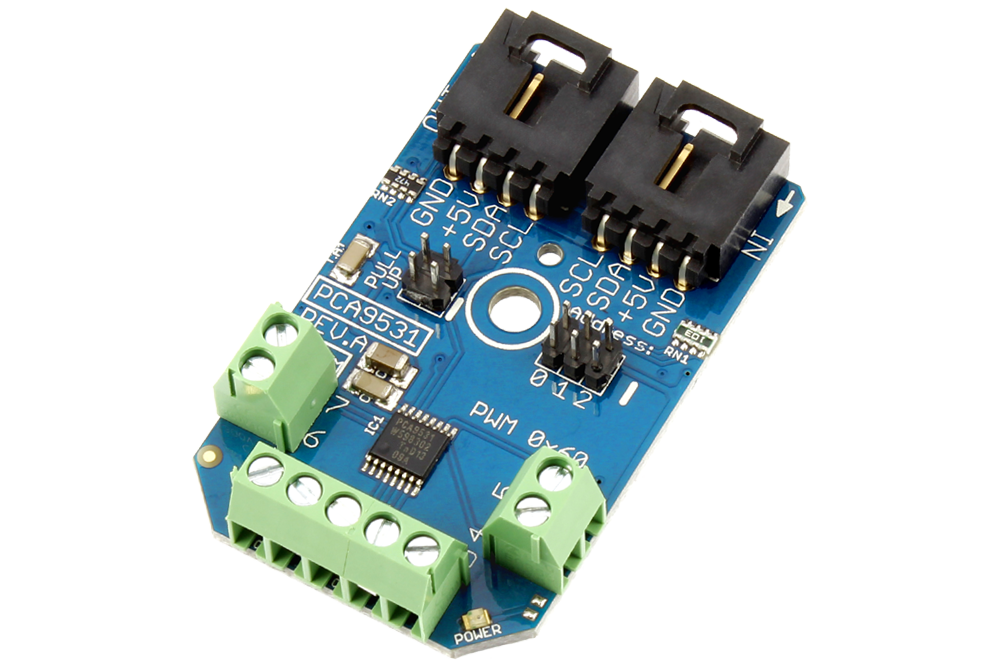

NCD PR12-19 - 단자대 두 개와 커넥터가 실장된 LED 조광기 기판
단자대 두 개와 커넥터가 실장된 LED 조광기 기판

주소·재설정

주소 핀 구성과
RESET 동작

하드웨어 주소 핀 3개로 주소를 고르며 시작 주소는 0x60입니다. 한 버스에 모듈을 8개까지 연결하므로 핀 조합이 겹치지 않게 설정합니다.

RESET 핀은 활성 LOW 방식이며 레지스터를 기본 상태로 되돌립니다. RESET이나 전원 켜기 직후의 기본 상태에서는 LED가 꺼져 있으므로 점등 전에 초기 설정을 보내야 합니다.

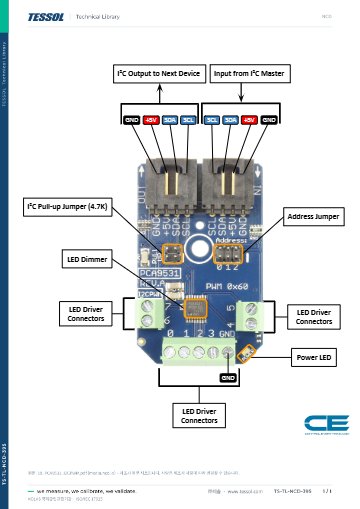

주소 핀과 RESET 핀 위치

주소 핀 3개와 RESET 핀이 기판 한쪽에 모여 있으므로 연결 전에 설정 상태를 확인합니다.

연결·전원

5VDC 전원과
풀업 저항 설정

모듈은 I2C 버스 커넥터의 5VDC 전원으로 동작하도록 설계되었습니다. 자체 I2C 포트에 연결하는 경우에는 온보드 4.7K 점퍼로 풀업 저항을 선택할 수 있습니다. I2C 케이블이 함께 들어 있어 USB to I2C 변환기나 BridgeX5 시리즈 컨트롤러에 바로 연결합니다.

변환기에 연결한 LED 디머

USB to I2C 변환기에 4선 케이블로 연결하고 출력 핀에 LED를 달아 밝기 변화를 확인합니다.

사양

PCA9531 디머
모듈 사양

항목사양
품번PR12-19
칩PCA9531
출력8개 GPIO · PWM 또는 디지털 입출력
PWM 분해능8비트 · 256 밝기 단계
PWM 채널2채널 (채널당 256단계)
깜박임 속도2가지 프로그래밍 가능
PWM 프리스케일러프로그래밍 가능
주소하드웨어 핀 3개 · 한 버스 8개 · 시작 0x60
재설정하드웨어 RESET 핀 (활성 LOW)
기본 상태RESET 또는 전원 켜기 시 LED 꺼짐
전원5VDC 설계 (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택 (자체 I2C 포트 연결 시)
케이블I2C 케이블 포함
연결 장비USB to I2C 변환기 · BridgeX5 시리즈 컨트롤러

활용 분야

밝기 제어가
필요한 용도

  • RGB LED 색 연출 — 빨강·초록·파랑을 섞어 색을 만듭니다.
  • 백라이트 밝기 조절 — 패널과 표시부의 밝기를 단계별로 조절합니다.
  • 상태 표시 밝기 — 장비 표시등의 밝기를 낮추거나 높입니다.
  • 깜박임 경고 — 두 가지 깜박임 속도로 상태를 구분합니다.

선택 가이드

목적별 권장 모듈

이럴 때 (용도)권장 모델선택 이유
작은 LED를 단계별로 조절할 때PR12-19 (PCA9531)2채널 PWM과 GPIO 8개를 갖춥니다.
큰 전류의 LED를 구동할 때PCA9685 FET 드라이버/디머별도 드라이버 모듈을 검토합니다.
디밍 없이 GPIO만 필요할 때PCA9536 (GPIO 4개)단순 입출력 확장용 미니 모듈입니다.

구성·옵션

구성품과
연결 장비

항목내용
품번PR12-19
구성품PCA9531 LED 디머 미니 모듈 · I2C 케이블 포함
시작 주소0x60 (하드웨어 핀 3개로 최대 8개)
연결 장비USB to I2C 변환기 · BridgeX5 시리즈 컨트롤러
