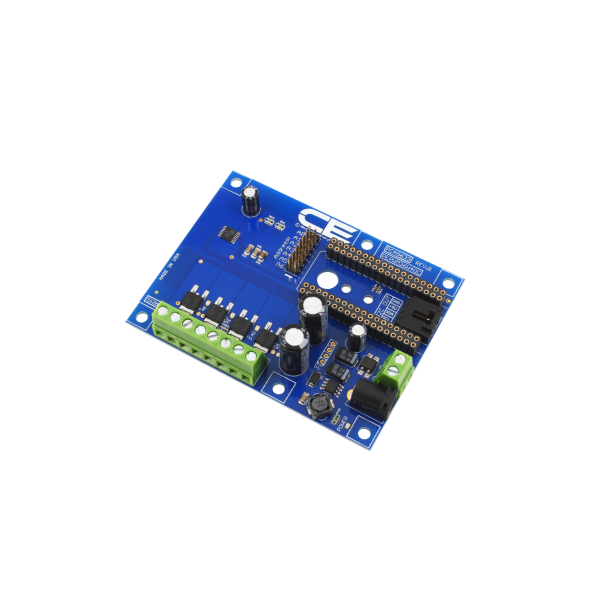

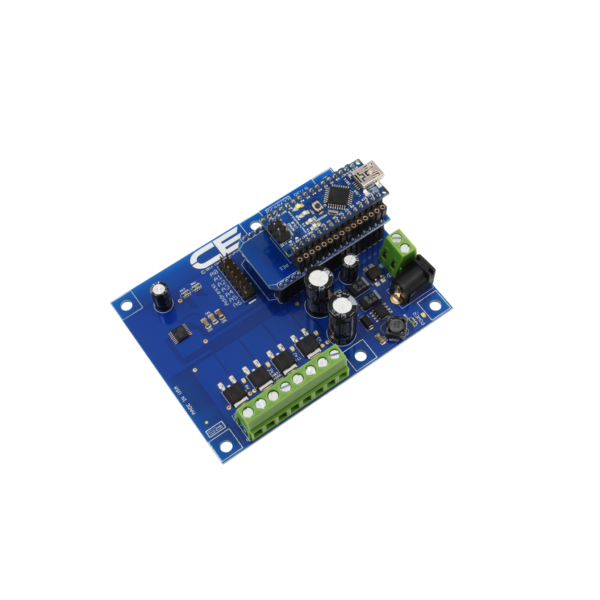

NCD PR22-8 IoT 인터페이스가있는 4 채널 8W 오픈 콜렉터 8 비트 PCA9633 PWM FET 드라이버

NCD PR22-8 IoT 인터페이스가있는 4 채널 8W 오픈 콜렉터 8 비트 PCA9633 PWM FET 드라이버

MODEL
PR22-8
브랜드
NCD
제품 자료
제품문의 구매하기

직류 조명 네 구역의 밝기를
따로 조절하는 PWM 드라이버

NCD PR22-7 · PR22-8 4채널 PWM FET 드라이버

견적 받기

NCD 국내 정식 공급 파트너

NCD PR22-7과 PR22-8은 PCA9633 칩이 구동하는 4채널 PWM FET 드라이버(8비트 LED 조광기)로, 채널마다 독립된 8비트 PWM 신호를 만들어 백열등과 고출력 LED 같은 직류 조명 부하의 밝기를 연속 조절합니다.

출력 FET인 BUK98150-55A는 최대 55 VDC, 5.5 A를 제어하고 8 W 열 방출 기준이어서 저전압 직류 조명에 맞습니다. 한 I2C 포트에는 최대 62개 장치를 연결할 수 있으며, 이 드라이버는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

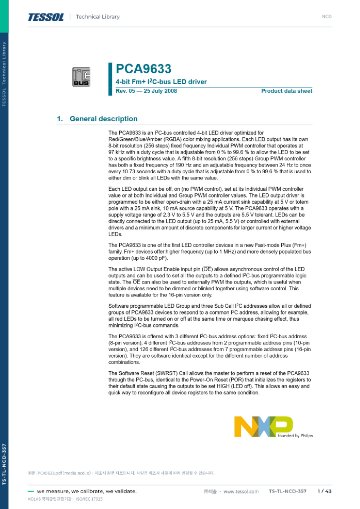

데이터시트와 도면

소프트웨어와 코드

8비트

채널당 256단계 PWM

4채널

출력별 독립 밝기

55 VDC · 5.5 A

FET 제어 범위

62개

I2C 포트당 최대 장치 수

특징

조광 단계를
잘게 나누는 구성

핵심 특징현장에서 달라지는 점
8비트 PWM채널당 256단계로 밝기를 나누므로 육안으로 단계가 보이지 않을 만큼 부드럽게 조광합니다.
4채널 독립 제어출력마다 밝기를 따로 조정해 구역별 조명을 한 보드로 운영합니다.
BUK98150-55A FET최대 55 VDC, 5.5 A를 제어해 고출력 LED 스트립까지 직접 구동합니다.
오픈 콜렉터 출력공통 접지만 맞추면 부하마다 다른 전압을 사용할 수 있습니다.
I2C 확장과 센서 추가같은 버스에 외부 센서나 컨트롤러를 추가해 조광과 계측을 하나의 버스에서 처리합니다.
IoT 모듈 연결(PR22-8)Particle Photon, Electron, Bluz 모듈을 꽂아 원격 조광을 구성합니다.

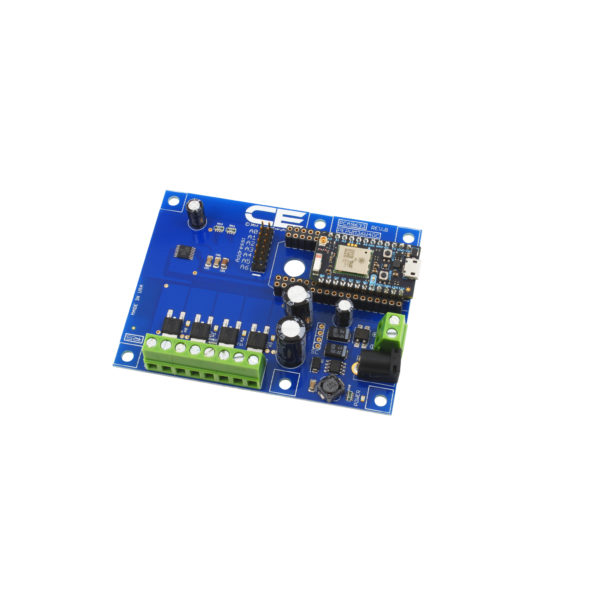

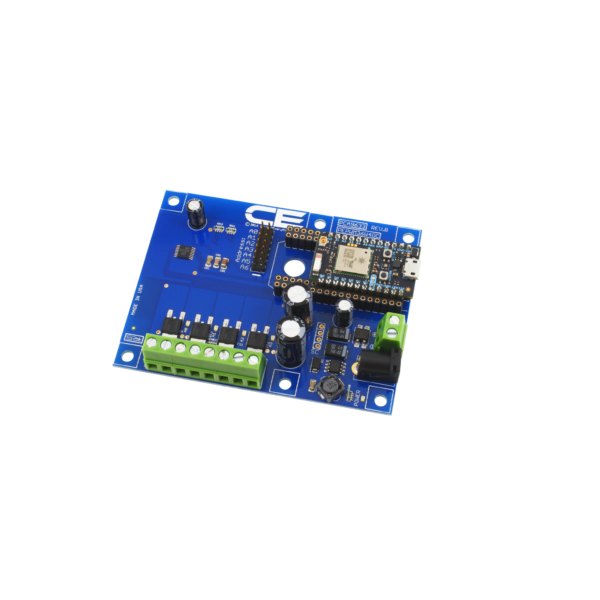

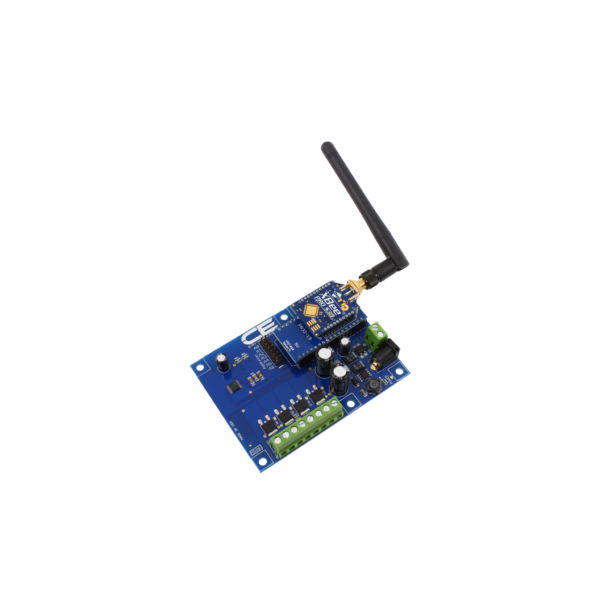

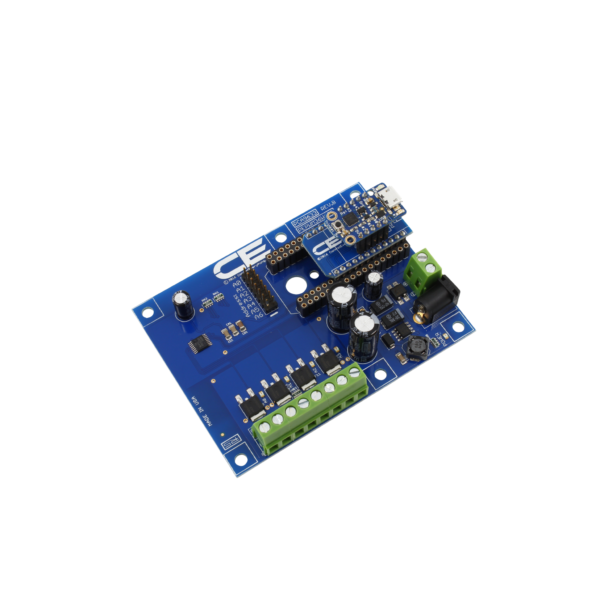

NCD PR22-8 - 무선 모듈과 녹색 단자대가 있는 FET 드라이버 기판
무선 모듈과 녹색 단자대가 있는 FET 드라이버 기판

부하 조건

직류 부하 한정과
전원 구성

PWM 조광은 저항성 직류 부하를 대상으로 하며 교류 전원 응용에는 사용하지 않습니다. 동작에는 외부 12 VDC 전원 공급 장치가 필요하고, PR22-7에는 I2C 확장 케이블이 동봉됩니다.

고출력 LED 조명 밝기 제어

LED 스트립이나 백열등을 출력 단자에 연결하고 PWM 값을 0에서 255 사이로 지정해 밝기를 조절합니다. 부하마다 서로 다른 전압을 사용하는 구성이라면 공통 접지 연결을 먼저 확인하세요.

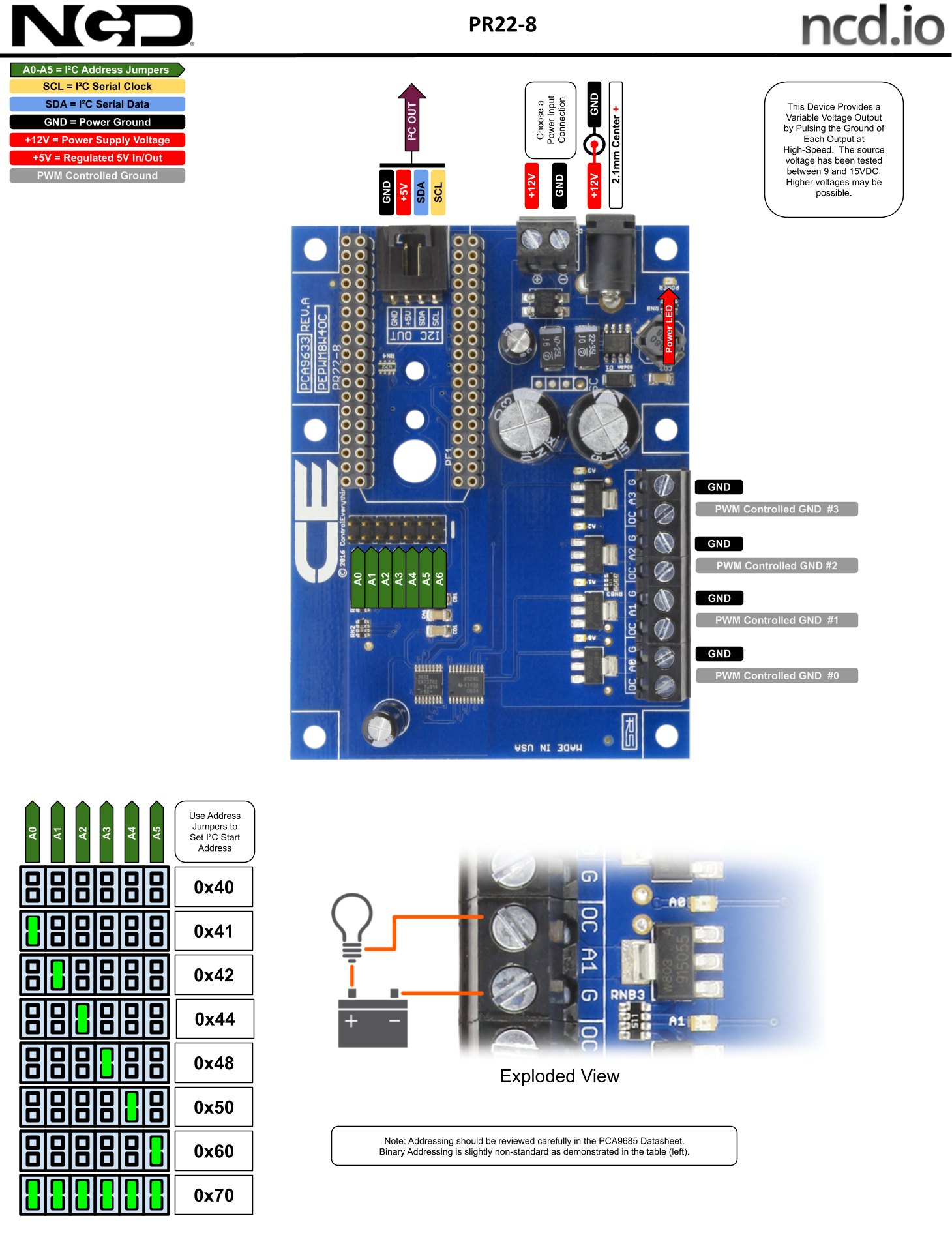

NCD PR22-8 - 4채널 PWM 드라이버의 단자 연결 구성도
4채널 PWM 드라이버의 단자 연결 구성도

플랫폼

I2C형과 IoT형의
호환 플랫폼

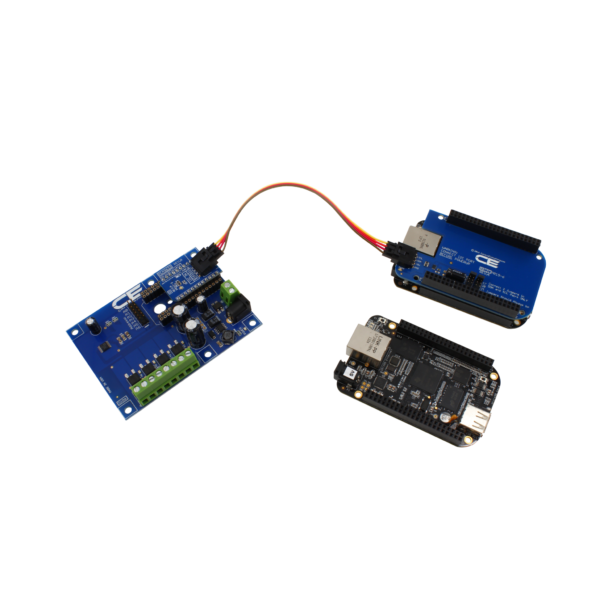

PR22-7은 Raspberry Pi, Arduino, BeagleBone 같은 I2C 호스트에 연결하고 PR22-8은 Particle Photon, Electron, Bluz 통신 모듈을 꽂아 사용합니다. 채널이 더 필요하면 8채널 PCA9634 페이지를, 12비트 해상도는 PCA9685 페이지를 검토하세요.

사양

I2C형과 IoT형
전체 사양

항목PR22-7PR22-8
인터페이스I2CIoT
출력4채널 오픈 콜렉터 · 8 W FET4채널 오픈 콜렉터 · 8 W FET
PWM8비트 (채널당 256단계)8비트 (채널당 256단계)
정격55 VDC · 5.5 A55 VDC · 5.5 A
I2C 확장포트당 최대 62개포트당 최대 62개
전원외부 12 VDC 공급외부 12 VDC 공급
호환 플랫폼Raspberry Pi · Arduino · BeagleBone 등Particle Photon · Electron · Bluz 등
부하저항성 DC 부하 · AC 사용 불가저항성 DC 부하 · AC 사용 불가
제품 코드16226949931624625888
포함 구성I2C 확장 케이블해당 없음

시리즈 공통 사양

항목사양
PWM 칩PCA9633
출력 소자BUK98150-55A N채널 FET
채널당 열 방출8 W
확장 포트I2C 확장 포트(센서·컨트롤러 추가용)

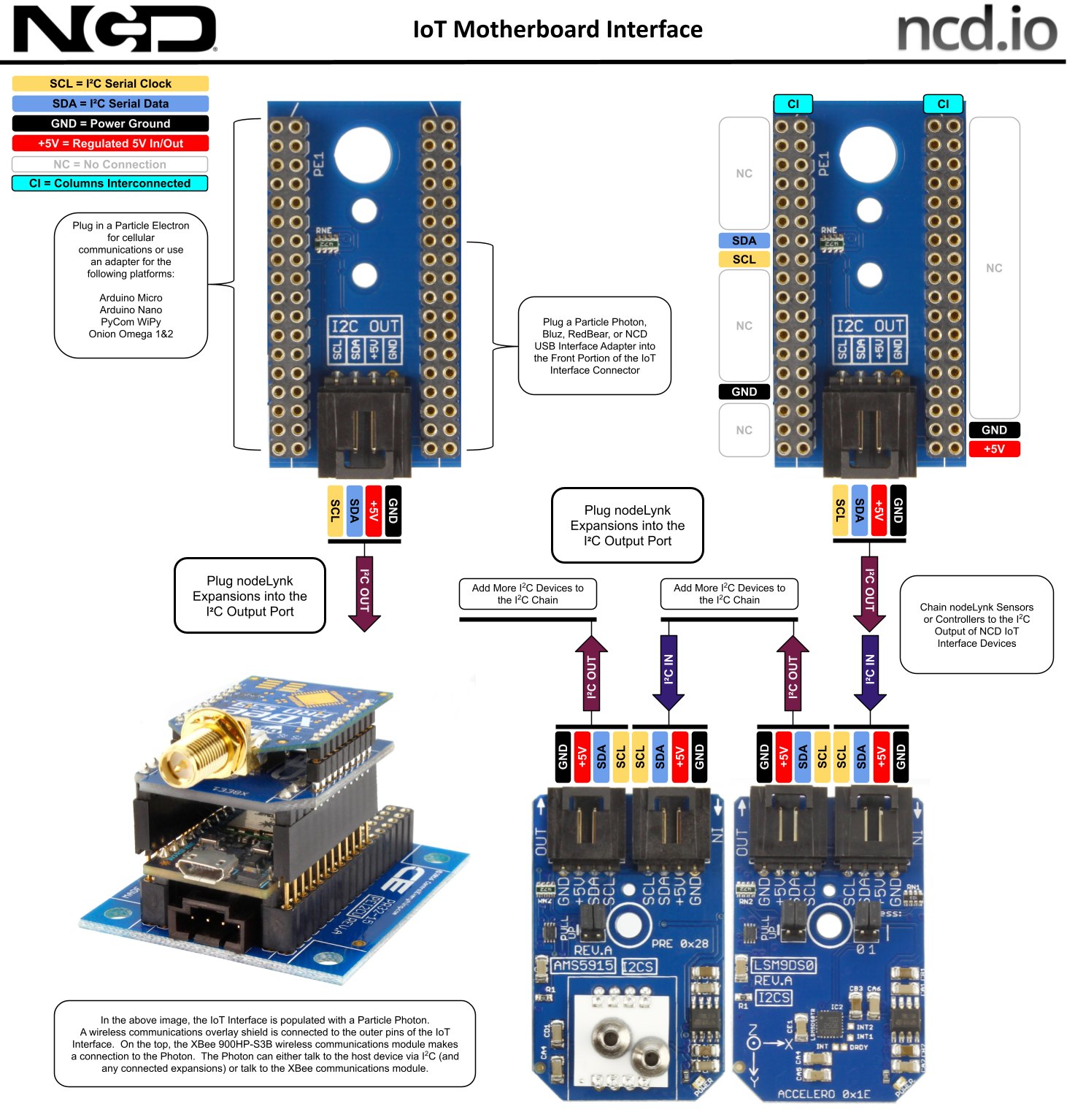

NCD PR22-8 - IoT 마더보드와 I2C 모듈의 연결 구성도
IoT 마더보드와 I2C 모듈의 연결 구성도

활용 분야

조광이 필요한
직류 조명 현장

  • 조명 시설 — 백열등과 고출력 LED의 밝기를 조절합니다.
  • 무대·간판 조명 — 저전압 직류 조명의 밝기 단계를 조절합니다.
  • 소형 DC 모터 — 가벼운 유도성 부하를 구동합니다.
  • IoT 원격 조명 — PR22-8에 통신 모듈을 장착해 원격으로 밝기를 바꿉니다.
  • 센서 확장 — I2C 버스에 센서와 컨트롤러를 추가로 연결합니다.

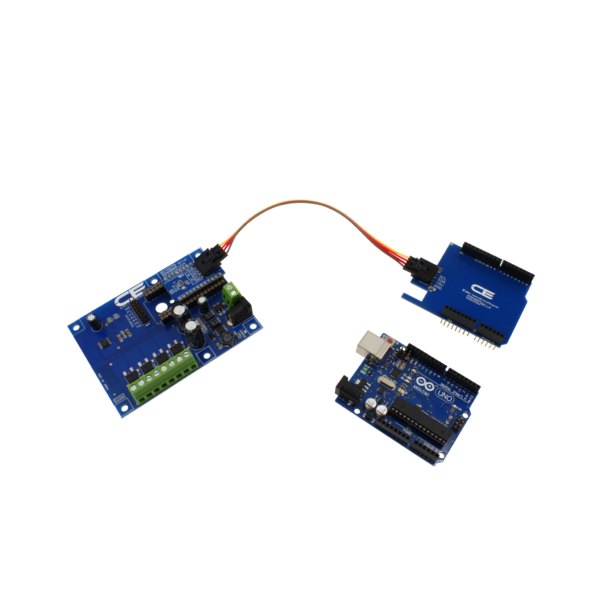

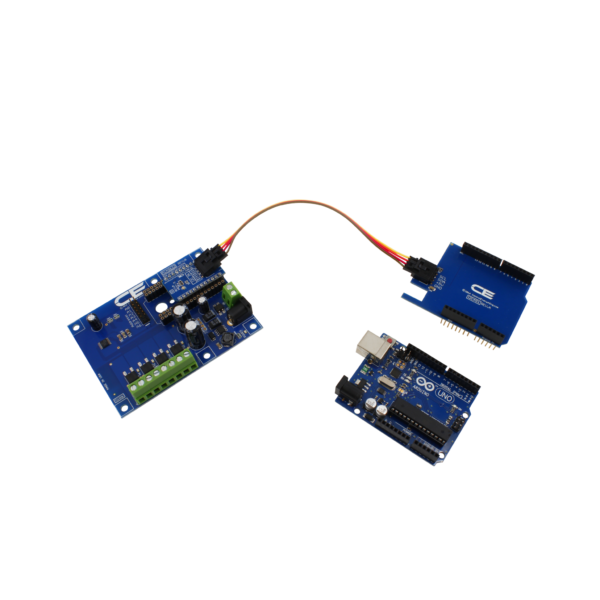

NCD PR22-8 - FET 드라이버 기판을 아두이노 우노와 쉴드에 연결한 모습
FET 드라이버 기판을 아두이노 우노와 쉴드에 연결한 모습

선택 가이드

인터페이스와 채널별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
I2C 마이크로컨트롤러로 제어할 때PR22-7 (I2C)호스트에 I2C 직결이며 확장 케이블이 동봉됩니다.
Particle Photon·Electron·Bluz로 원격 제어할 때PR22-8 (IoT)통신 모듈을 꽂는 IoT 소켓을 갖춥니다.
8채널이 필요할 때PCA9634 (PR21-7 · PR21-8)같은 8비트 PWM의 8채널 모델입니다.
16채널이거나 12비트 밝기가 필요할 때PCA9685 페이지12비트 4096단계 해상도입니다.

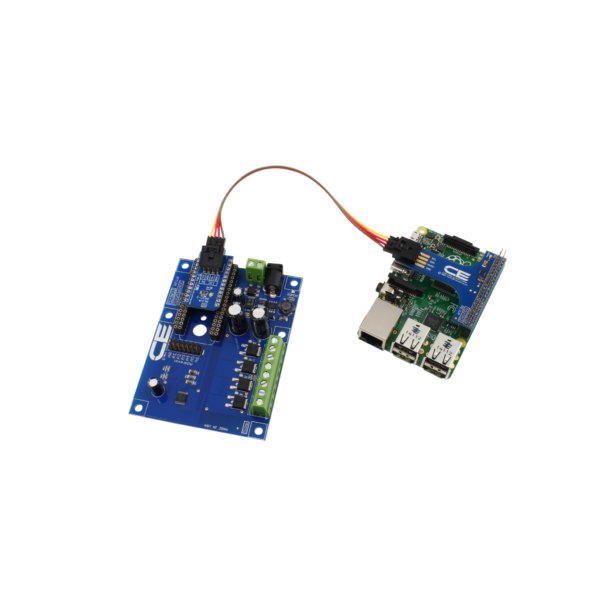

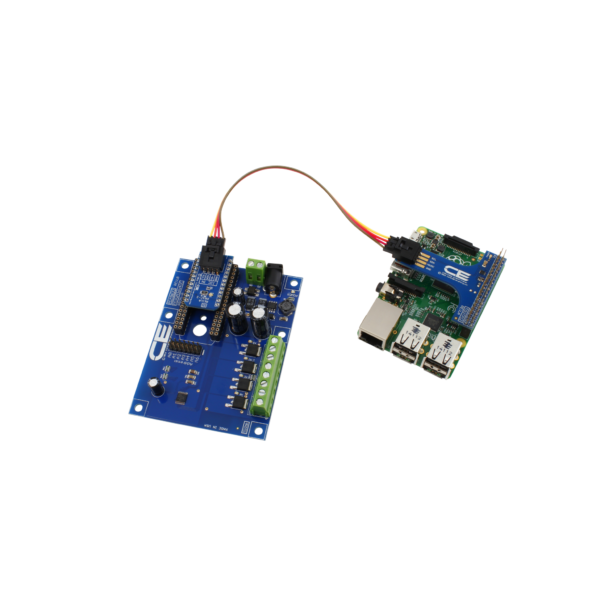

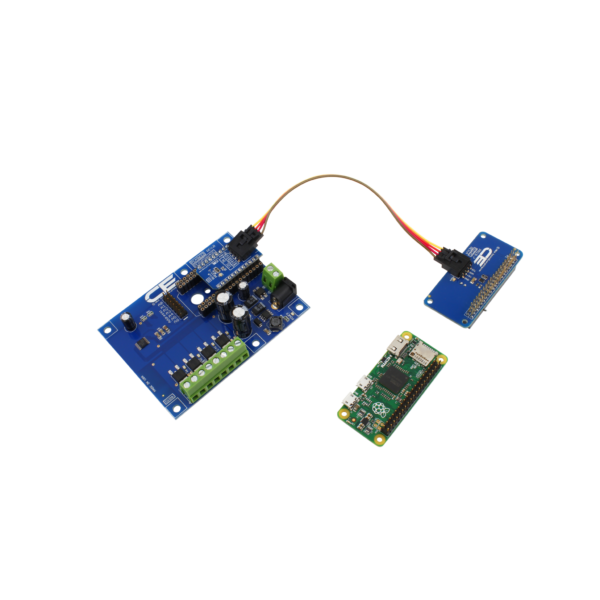

NCD PR22-8 - FET 드라이버 기판을 라즈베리 파이와 케이블로 연결한 모습
FET 드라이버 기판을 라즈베리 파이와 케이블로 연결한 모습

구성·옵션

구성품과
옵션

구분내용
구성품드라이버 보드 · PR22-7은 I2C 확장 케이블 포함
옵션PR22-7 I2C형 · PR22-8 IoT형
별매호환 어댑터·쉴드
품번PR22-7 · PR22-8

제품 상세 이미지

NCD PR22-8 상세 이미지 1
NCD PR22-8 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

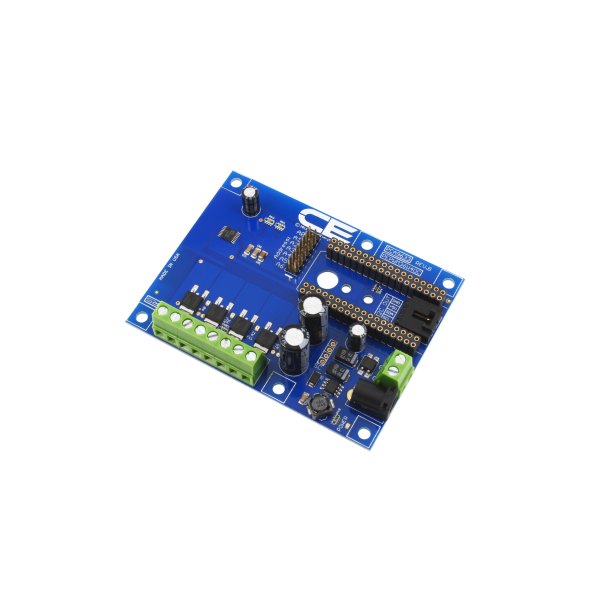

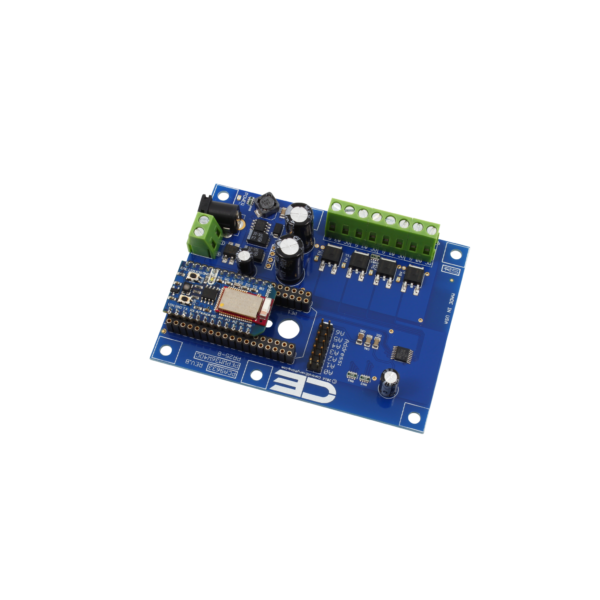

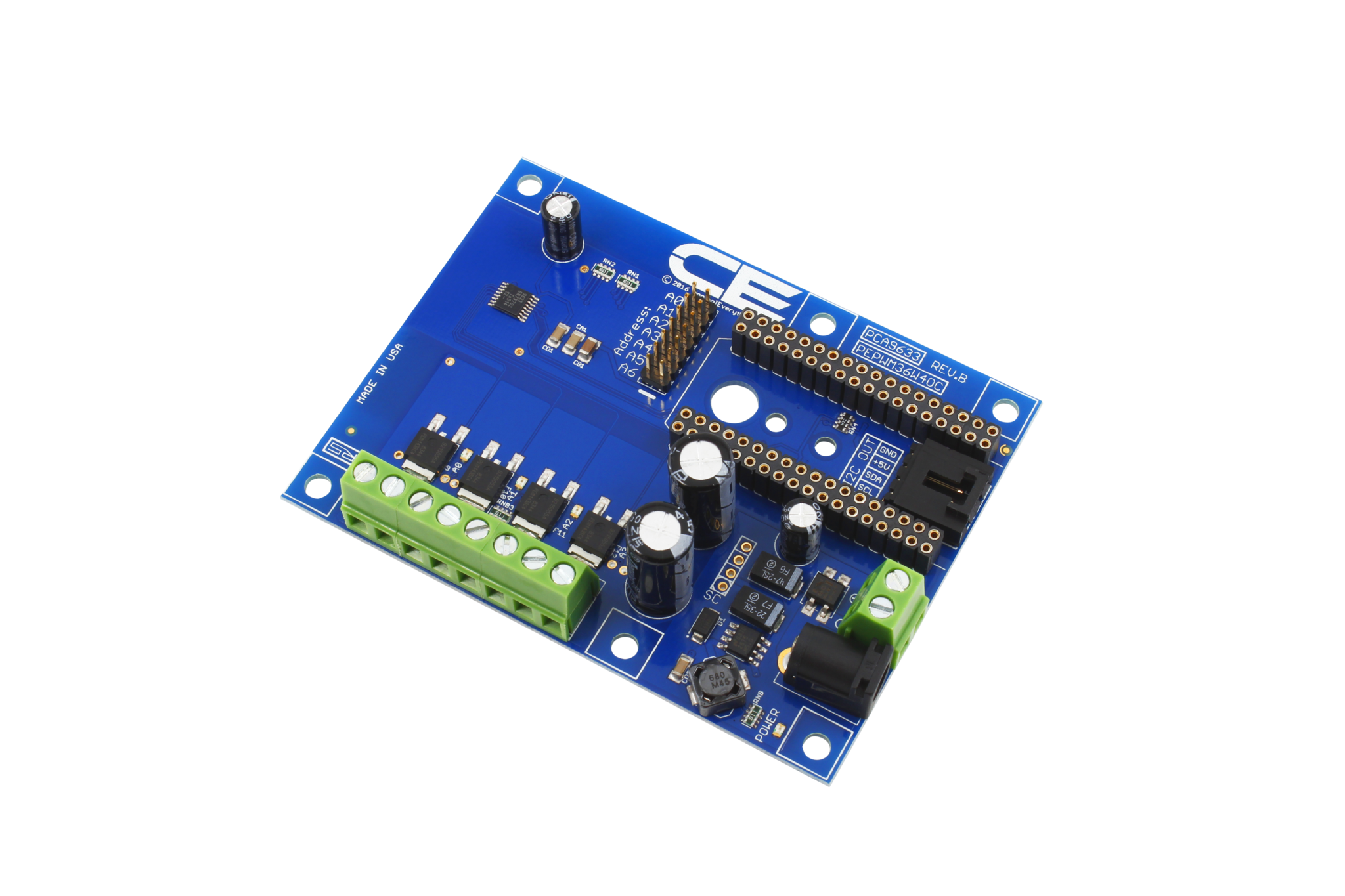

NCD PR22-8 - 소켓 헤더와 단자대가 보이는 드라이버 기판 모습
