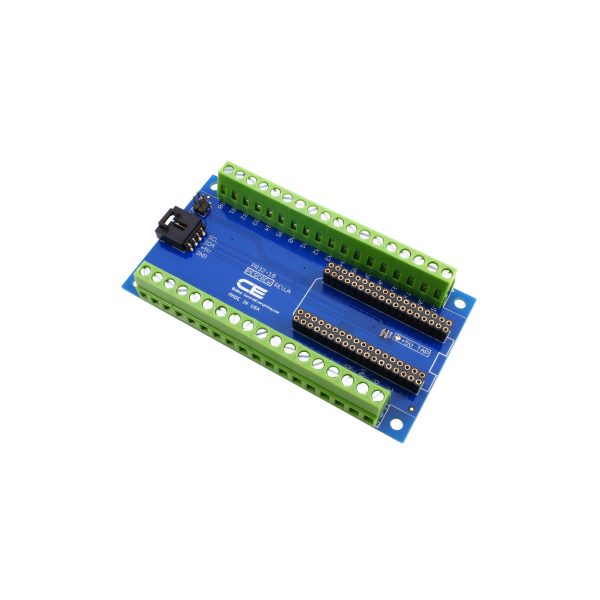

NCD PR32-18 입자 광자 또는 입자 전자 용 나사 단자 브레이크 아웃 보드

NCD PR32-18 입자 광자 또는 입자 전자 용 나사 단자 브레이크 아웃 보드

MODEL
PR32-18
브랜드
NCD
제품문의 구매하기

호스트 GPIO를 납땜 없이
나사 단자로 꺼내는 확장 보드

NCD 스크류 터미널 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD 스크류 터미널 브레이크아웃 보드(PR19-12, PR32-18, PR32-5, PR32-10)는 Particle Photon, Electron, Onion Omega, Raspberry Pi의 GPIO를 나사 단자로 꺼내는 확장 보드(GPIO 브레이크아웃)입니다. 통합 I2C 포트를 갖춰 NCD I2C 제품군까지 연결합니다.

배선은 나사로 체결하기 때문에 납땜이 필요 없습니다. 릴레이·FET·센서 같은 I2C 장치도 한 보드에 연결할 수 있으며, PR32-5는 USB로 Omega에 전원을 공급하고 PR32-10은 레벨 시프트된 5V I2C 포트를 갖춥니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

4종

Photon · Electron · Omega · Pi용 모델

나사 단자

납땜 없이 배선하는 GPIO 인출부

I2C

NCD I2C 제품군을 잇는 통합 포트

USB

PR32-5의 Omega 전원 공급과 프로그래밍

특징

GPIO 나사 단자와
I2C 포트 구성

핵심 특징현장에서 달라지는 점
나사 단자GPIO를 나사 단자로 꺼내므로 점퍼 와이어 없이 배선을 단단히 체결합니다.
I2C 확장 포트통합 I2C 포트에 NCD I2C 장치를 바로 연결해 확장합니다.
5V I2C 포트PR32-10은 레벨 시프트된 5V I2C 포트를 갖춰 Raspberry Pi의 신호 레벨을 변환합니다.
릴레이·FET 제어릴레이와 FET를 I2C 장치로 제어하므로 호스트의 GPIO 수와 관계없이 부하를 늘릴 수 있습니다.
USB 전원·프로그래밍PR32-5는 USB 케이블 하나로 Omega에 전원을 공급하고 프로그램을 업로드합니다.
키 포브 확장 호환PR19-12, PR32-18, PR32-5는 키 포브 수신기 확장과 호환되어 리모컨 입력을 추가합니다.

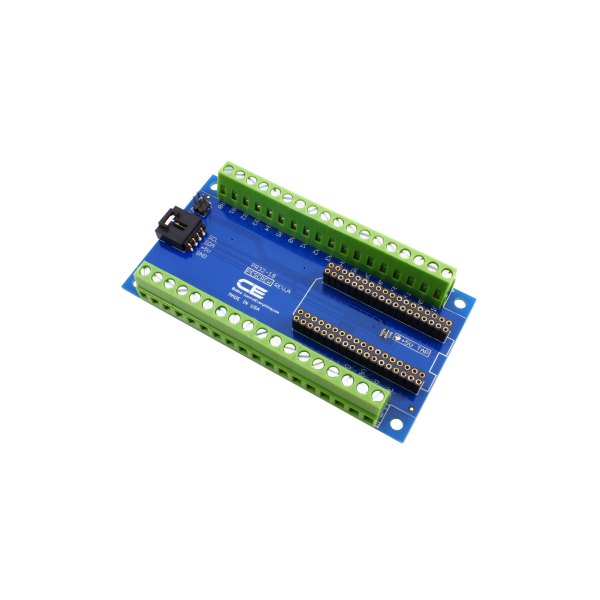

NCD PR32-18 - 녹색 나사 단자대와 소켓이 있는 브레이크아웃 보드
녹색 나사 단자대와 소켓이 있는 브레이크아웃 보드

배선 방법

나사 체결과
I2C 확장의 순서

호스트 보드를 브레이크아웃에 장착한 뒤 센서와 스위치, 릴레이 입력선을 나사 단자에 체결합니다. 이후 I2C 장치는 통합 I2C 포트에서 nodeLynk 마스터 어댑터를 거쳐 체인으로 연결합니다.

나사 단자 배선

배선은 전원을 끈 상태에서 단자 번호 인쇄를 확인하며 체결합니다. 체결 후에는 선을 가볍게 당겨 풀림이 없는지 점검하세요.

I2C 장치 체인

통합 I2C 포트에 릴레이 컨트롤러나 센서를 연결하고, 다음 장치는 체인으로 이어서 연결합니다. 4-20mA, 0-10V ADC와 DAC 장치도 같은 방식으로 연결합니다.

사양

호스트 보드별
4종 사양 비교

항목PR19-12PR32-18PR32-5PR32-10
대상 보드Particle PhotonParticle Photon · ElectronOnion Omega 2 · Omega 1Raspberry Pi Zero · 2 · 3 · 4
GPIO 나사 단자있음있음있음있음
I2C 포트통합 포트통합 포트통합 포트레벨 시프트된 5V 포트
USB 전원·프로그래밍해당 없음해당 없음지원해당 없음
키 포브 확장호환호환호환 (오버레이 쉴드)해당 없음

시리즈 공통 사양

항목사양
통신 인터페이스I2C (NCD I2C 제품군 연결)
접속 방식GPIO 나사 단자 체결, 납땜 불필요
장치 확장nodeLynk 마스터 어댑터로 I2C 장치 체인 구성
연결 가능 장치릴레이 · FET · 센서 · 에너지 모니터링 · 4-20mA, 0-10V ADC 및 DAC
호스트 보드별도 준비 (Photon, Electron, Omega, Raspberry Pi)

활용 분야

GPIO와 I2C를
함께 활용하는 현장

  • 센서 수집 — I2C 센서를 연결해 값을 읽습니다.
  • 릴레이 제어 — 릴레이 컨트롤러로 장치를 켜고 끕니다.
  • 에너지 모니터링 — 에너지 모니터링 장치를 통합 I2C 포트에 연결합니다.
  • 신호 확장 — 4-20mA, 0-10V ADC와 DAC 장치를 연결합니다.

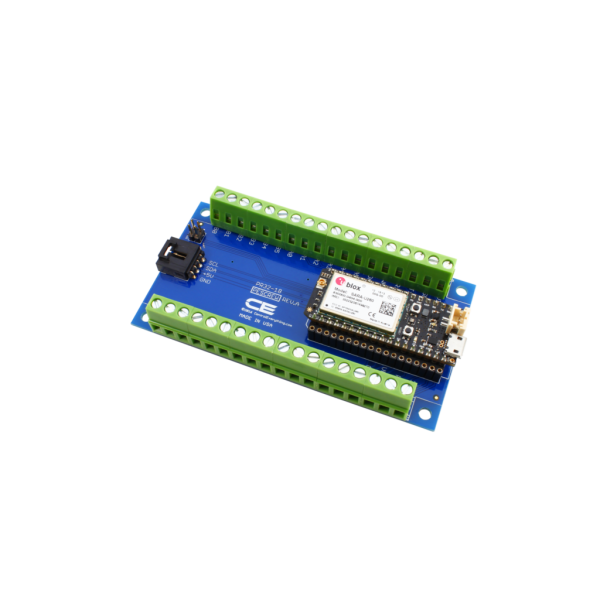

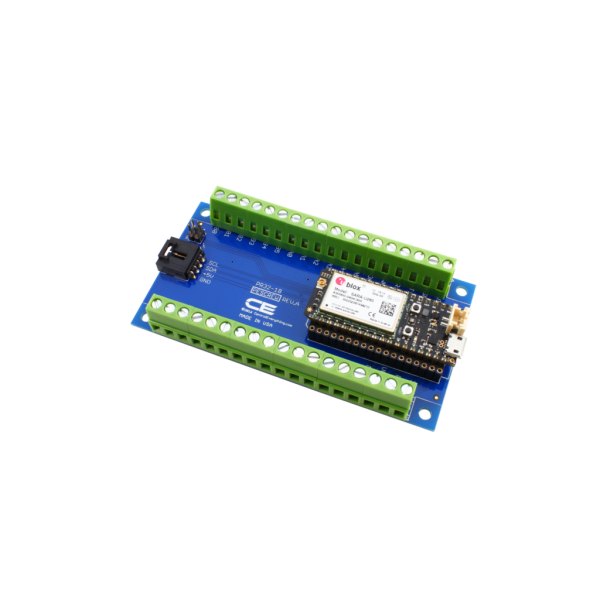

NCD PR32-18 - 녹색 단자대 보드에 무선 모듈을 장착한 모습
녹색 단자대 보드에 무선 모듈을 장착한 모습

선택 가이드

호스트 보드별
브레이크아웃 선택

이럴 때 (현장 조건)권장 모델선택 근거
Photon 전용 보드PR19-12Photon의 GPIO를 나사 단자로 인출합니다.
Photon 또는 ElectronPR32-18Photon과 Electron, 두 Particle 보드를 지원합니다.
USB로 Omega 전원 공급PR32-5USB 전원·프로그래밍과 키 포브 오버레이 호환을 갖춥니다.
Pi Zero · 2 · 3 · 4에 5V I2C 추가PR32-10레벨 시프트된 5V I2C 포트를 갖춥니다.

구성·옵션

품번과
별도 준비 품목

구성내용
품번PR19-12 · PR32-18 · PR32-5 · PR32-10
호스트 보드Photon, Electron, Omega, Raspberry Pi는 따로 준비
연결 장치NCD I2C 장치는 따로 선택

제품 상세 이미지

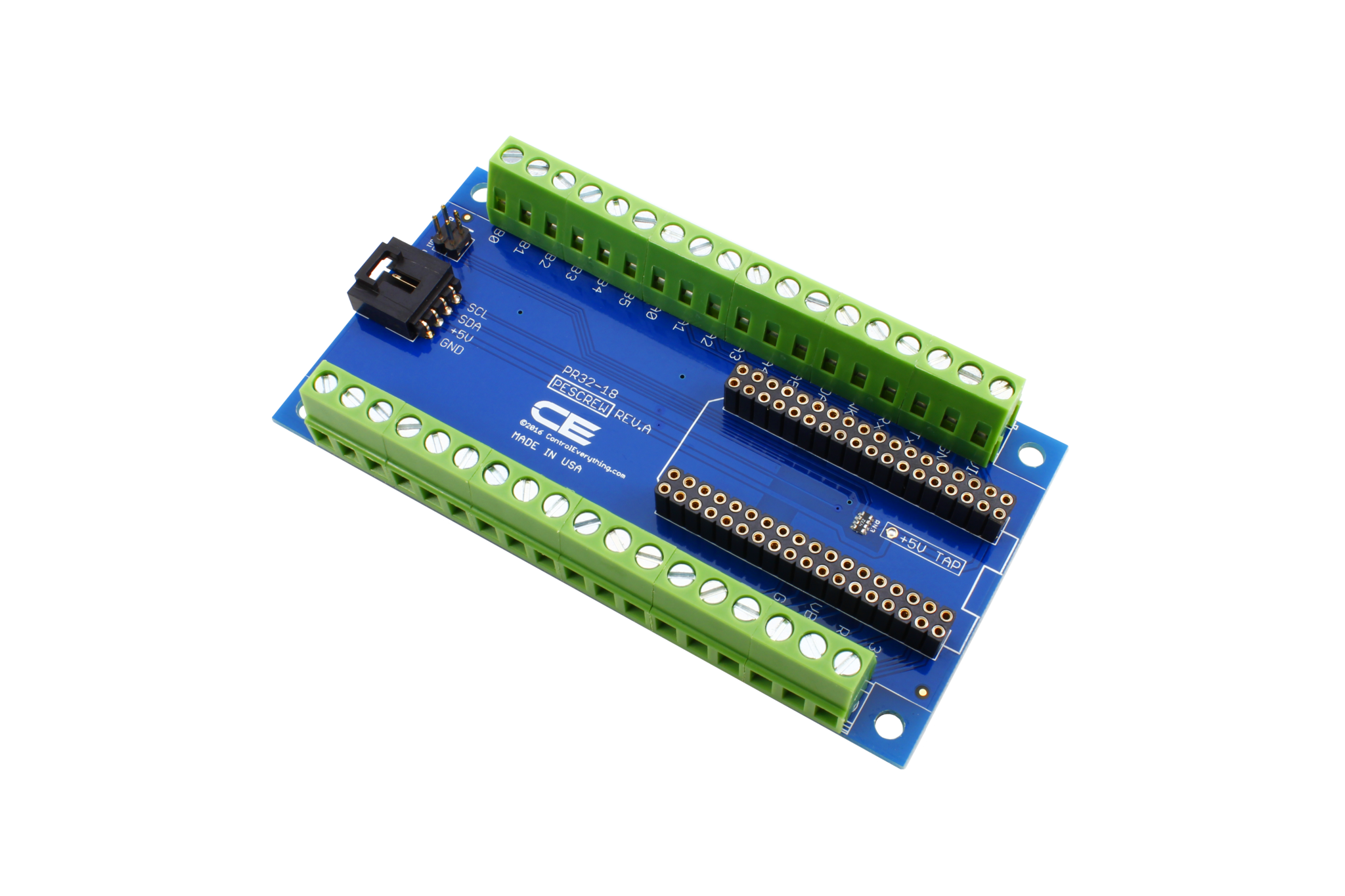

NCD PR32-18 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

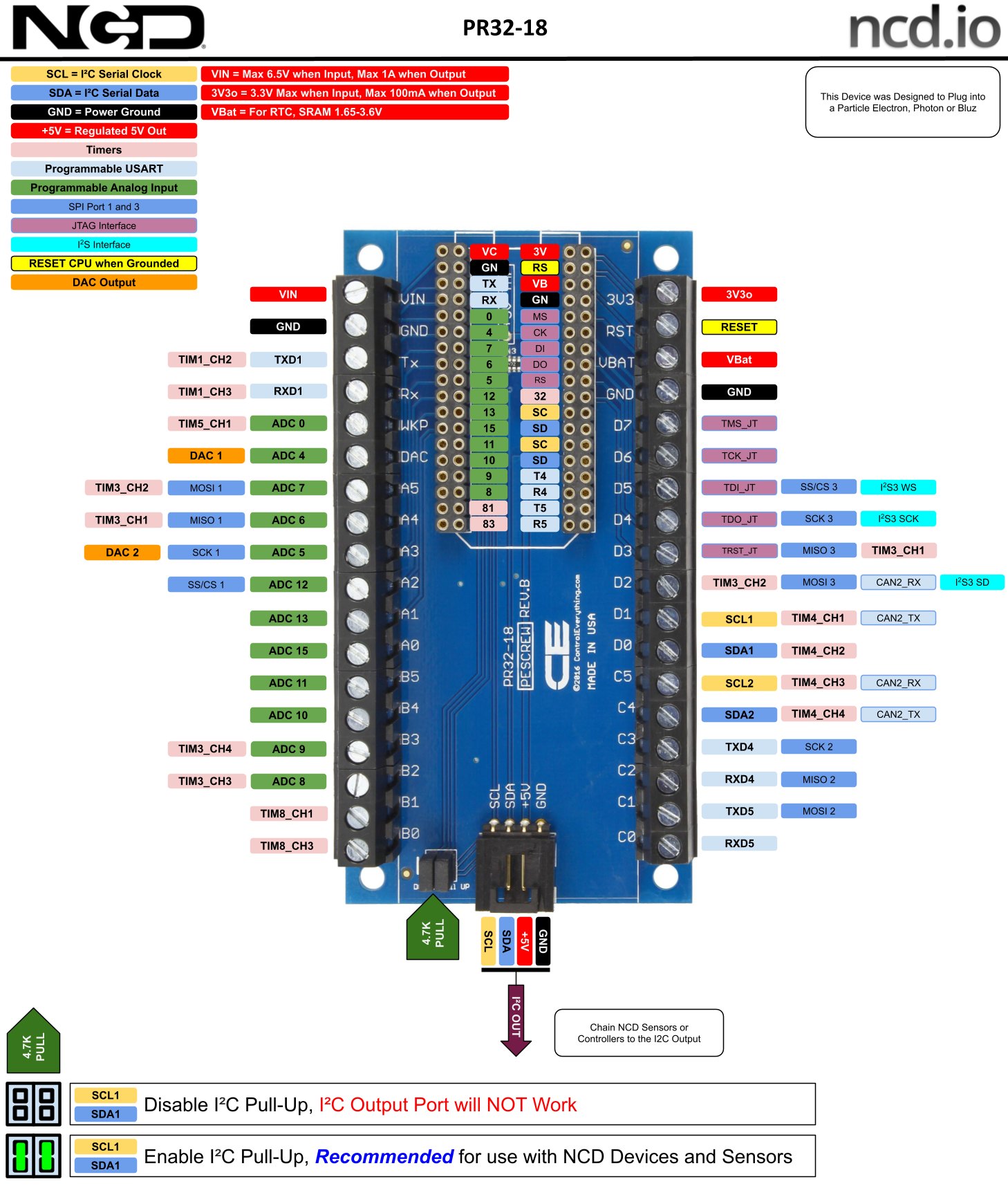

NCD PR32-18 - 브레이크아웃 기판의 GPIO 핀과 단자 위치 설명도
브레이크아웃 기판의 GPIO 핀과 단자 위치 설명도
