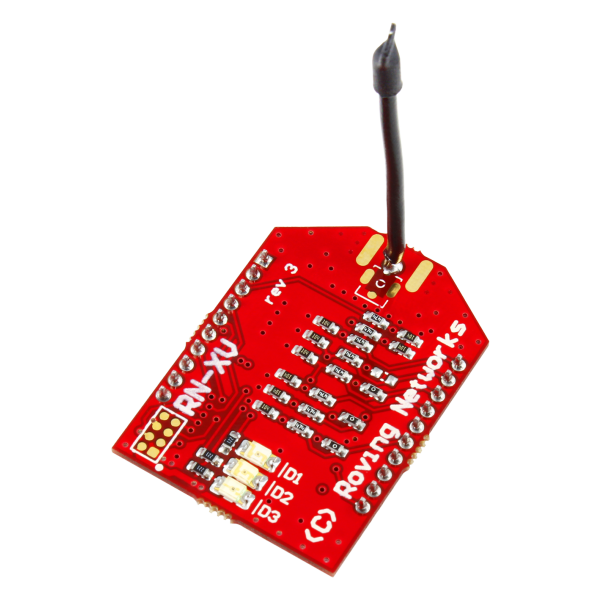

NCD WI-FI_INT_ANTENNA 내부 안테나가있는 Wi-Fi 통신 모듈

MODEL: WI-FI_INT_ANTENNA
브랜드: NCD

제품문의 구매하기

NCD 컨트롤러 소켓에 꽂아
Wi-Fi를 더하는 통신 모듈

NCD WI-FI_INT_ANTENNA · WI-FI_EXT_ANTENNA

견적 받기

NCD 국내 정식 공급 파트너

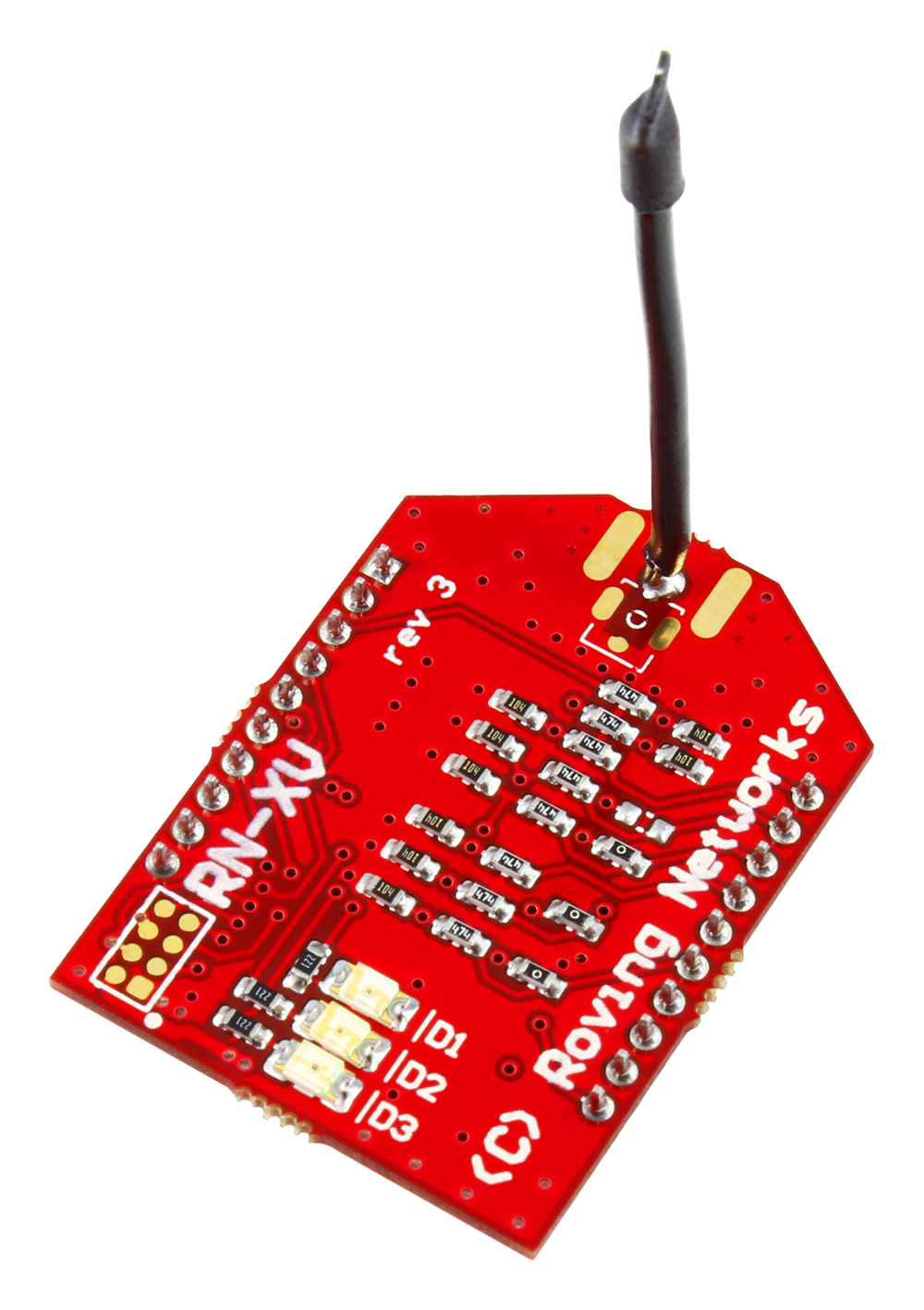

NCD WI-FI_INT_ANTENNA · WI-FI_EXT_ANTENNA는 NCD 산업용 컨트롤러 소켓에 꽂아 IEEE 802.11 b/g Wi-Fi 네트워크에 연결하는 통신 모듈입니다. 내장 안테나와 외장 안테나 모델 중 설치 환경에 맞춰 고릅니다.

소켓 모듈 형태여서 컨트롤러에 꽂기만 하면 Wi-Fi가 추가되며, 스마트폰과 태블릿, PC와 TCP/IP 투명 직렬 통신으로 데이터를 주고받습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

WiFi 통신 모듈 빠른 시작 가이드

802.11 b/g

무선 규격

320피트

통신 범위

WPA2-AES

보안 방식 (WEP · WPA-TKIP 포함)

2가지

설정 방식 (UART · 무선)

특징

소켓에 꽂아
Wi-Fi 추가

핵심 특징	현장에서 달라지는 점
TCP/IP 투명 직렬 통신	직렬 데이터를 TCP/IP로 그대로 주고받으므로 기존 직렬 제어 프로그램을 유지합니다.
소켓 설치	소켓 모듈 풋프린트여서 컨트롤러 소켓에 꽂아 사용하며 배선 작업이 줄어듭니다.
무선 설정	UART 또는 무선 Telnet으로 설정을 바꿀 수 있어 설치 후에도 장비를 열지 않고 조정합니다.
무선 펌웨어 업그레이드	FTP로 펌웨어를 무선으로 올리므로 현장 방문 없이 갱신합니다.
보안 방식 지원	WEP, WPA-TKIP, WPA2-AES를 지원해 사내 무선망의 보안 정책에 맞는 방식을 선택합니다.
안테나 선택	외장형은 금속 함체에, 내장형은 컴팩트한 설치에 알맞습니다.

설정과 관리

UART와 무선
설정 방법

설정은 UART 직접 연결이나 무선 Telnet으로 진행합니다. 설치 후에는 FTP로 펌웨어를 무선 업그레이드하므로 함체를 열지 않고 관리할 수 있습니다.

금속 함체에는 외장 안테나

WI-FI_EXT_ANTENNA는 외장 안테나가 함께 들어 있어 안테나를 금속 함체 밖에 둘 수 있습니다. WI-FI_INT_ANTENNA는 내장 안테나로 설치 공간을 줄이며, 빠른 시작 안내서가 함께 들어 있습니다.

사용 방법

NCD Wi-Fi 통신 모듈
Base Station 설정과 접속 시험

WI-FI_INT_ANTENNA · WI-FI_EXT_ANTENNA는 ZIGMO 어댑터에 꽂아 PC에 연결한 뒤 NCD Base Station 소프트웨어의 WiFi Setup 화면에서 무선 네트워크를 설정합니다. 설정한 모듈을 컨트롤러에 꽂으면 Base Station이 IP 주소와 포트 2101로 컨트롤러에 접속합니다.

소프트웨어·도구	하는 일
NCD Base Station	Windows 8/10용 설정 소프트웨어. WiFi Setup으로 SSID·암호·포트 설정, Network 연결로 동작 시험
ZIGMO 어댑터	모듈을 USB로 PC에 연결해 설정
FTDI FT232RL 드라이버	어댑터를 COM 포트로 인식

처음 연결하는 순서

순서	할 일
1	컨트롤러에서 Wi-Fi 모듈을 빼서 ZIGMO 어댑터에 꽂고 PC의 USB 포트에 연결하세요.
2	ncd.io/start에서 Base Station을 내려받아 설치하고, COM 포트를 고른 뒤 통신 속도를 115.2K로 지정합니다.
3	MORE를 눌러 확장 옵션을 열고 WiFi Setup에서 SSID, 암호, 장치 이름, 포트 번호(기본 2101), DHCP 또는 고정 IP를 입력하세요.
4	Save WiFly를 눌러 저장하고 화면에 표시되는 IP 주소를 기록합니다.
5	모듈을 릴레이 보드에 다시 꽂고 전원을 넣으면, 라우터에 연결된 뒤 모듈 LED가 천천히 깜박입니다.
6	Base Station의 Select Connection에서 Network를 고르고 IP 주소와 포트 2101을 입력해 메뉴가 열리는지 확인하세요.

COM 포트가 나타나지 않으면 어댑터의 USB LED가 켜져 있는지 보고, 꺼져 있으면 FTDI FT232RL 드라이버를 설치하세요. 설정을 잘못 저장하면 모듈을 다시 어댑터에 꽂아 설정해야 합니다.

사양

Wi-Fi 2개 모델
비교 사양

항목	WI-FI_INT_ANTENNA	WI-FI_EXT_ANTENNA
안테나	내장형 (컴팩트 설치)	외장형 (금속 함체용)
무선 규격	IEEE 802.11 b/g	IEEE 802.11 b/g
통신 범위	320피트	320피트
구성품	빠른 시작 안내서	외부 안테나

시리즈 공통 사양

항목	사양
무선 규격	IEEE 802.11 b/g · 통신 범위 320피트
칩셋	RN171 WiFly 인터페이스 프로세서
설정	UART 또는 무선 (Telnet)
펌웨어	무선 업그레이드 (FTP)
보안	WEP · WPA-TKIP · WPA2-AES
통신 방식	TCP/IP 투명 직렬 통신
호환 컨트롤러	ProXR · ProXR Lite · Fusion · Taralist 외 소켓형 NCD 장치

활용 분야

무선 LAN에
연결하는 현장

스마트폰 설정 — 무선 Telnet으로 장치 설정 값을 바꿉니다.
사무실 네트워크 연결 — 무선 LAN에 NCD 컨트롤러를 연결합니다.
금속 함체 설비 — 외장 안테나로 안테나를 함체 밖에 둡니다.
가정 네트워크 제어 — 가정 무선망에 소형 NCD 장치를 연결합니다.

선택 가이드

설치 환경별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
금속 함체 안에 설치할 때	WI-FI_EXT_ANTENNA	외장 안테나로 안테나를 함체 밖에 둡니다.
컴팩트하게 설치할 때	WI-FI_INT_ANTENNA	내장 안테나라 설치 공간이 작습니다.
블루투스로 PC나 모바일과 연결할 때	ZBT_INT · ZBT-EXT	Wi-Fi 네트워크 대신 가까운 장치와 직렬로 연결합니다.
이더넷 케이블로 묶을 때	ETHERNET · LANX-F · ETHERNET_AES	유선 TCP/IP 네트워크에 연결합니다.

구성·옵션

모델별 구성품과
안테나

구성품	옵션	별매	품번
모듈 본체 · 빠른 시작 안내서	내장 안테나	해당 없음	WI-FI_INT_ANTENNA
모듈 본체 · 외부 안테나	외장 안테나	해당 없음	WI-FI_EXT_ANTENNA

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

WiFi 통신 모듈 — Bluetooth·USB·MQTT

Wi-Fi 통신 모듈과
함께 보는 NCD 모듈

어떤 컨트롤러에 사용합니까?
ProXR, ProXR Lite, Fusion, Taralist 등 소켓형 NCD 컨트롤러에 꽂아 사용합니다.
NCD Wi-Fi 통신 모듈은 어떤 보안을 지원합니까?
WEP, WPA-TKIP, WPA2-AES 보안 방식을 지원합니다.
Wi-Fi 통신 모듈은 설정을 어떻게 합니까?
UART 또는 무선 Telnet으로 설정하고, 펌웨어는 FTP로 무선 업그레이드합니다.
외장 안테나와 내장 안테나는 무엇이 다릅니까?
외장 안테나는 금속 함체 설치에, 내장 안테나는 더 컴팩트한 설치에 알맞습니다.
