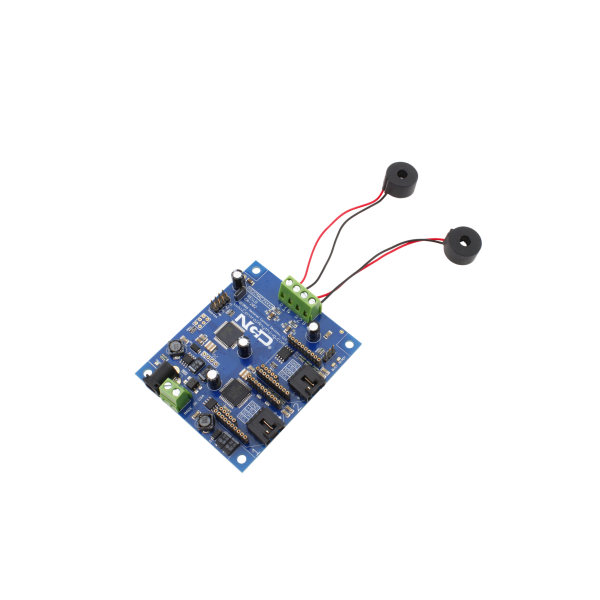

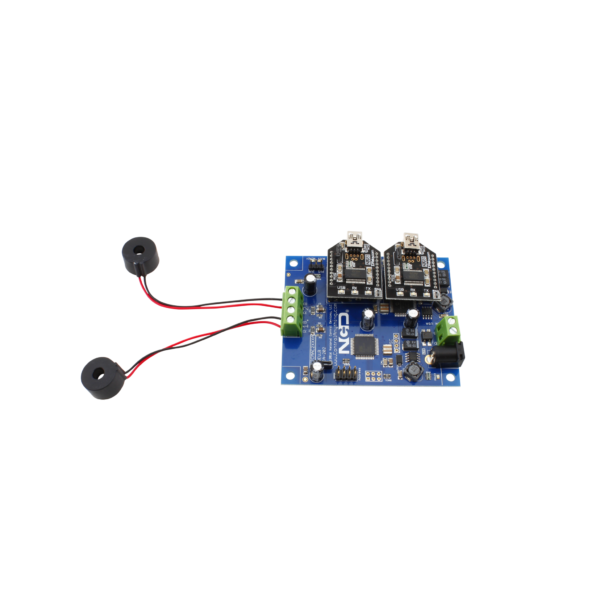

NCD XB2CMAC2XXXA_DLCT27CL20-20-amp 산업용 전류 모니터 2 채널 5-20 최대 암페어 유선 솔리드 코어 듀얼 인터페이스

NCD XB2CMAC2XXXA_DLCT27CL20-20-amp 산업용 전류 모니터 2 채널 5-20 최대 암페어 유선 솔리드 코어 듀얼 인터페이스

MODEL
XB2CMAC2XXXA_DLCT27CL20-20-amp
브랜드
NCD
제품문의 구매하기

분전반의 설비별 전류를
CT로 수집하는 유선 전류 모니터

NCD XB2CMAC 산업용 유선 CT 전류 모니터

견적 받기

NCD 국내 정식 공급 파트너

NCD XB2CMAC은 솔리드 코어 또는 분할 코어 CT 센서로 AC 부하 전류를 측정하는 1·2채널 산업용 유선 전류 모니터(듀얼 인터페이스 에너지 모니터링 컨트롤러)입니다. 분전반의 설비별 전류 사용량을 이더넷·Wi-Fi·Bluetooth·USB·RS-232 중 선택한 통신으로 수집합니다.

올바르게 보정하면 저항성 부하에서 최대 오류율이 2 %에 그치고, 출하 시 98 % 정확도로 사전 보정되어 설치 직후 바로 측정을 시작합니다. 통신 포트가 2개여서 두 방식을 함께 사용하며, 이 모니터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

2 %

저항성 부하 최대 오류율

2포트

통신 인터페이스 선택

1.5 m

센서 연결 케이블 길이

98 %

출하 전 사전 보정 정확도

특징

센서 방식과 통신을
고르는 전류 모니터

핵심 특징현장에서 달라지는 점

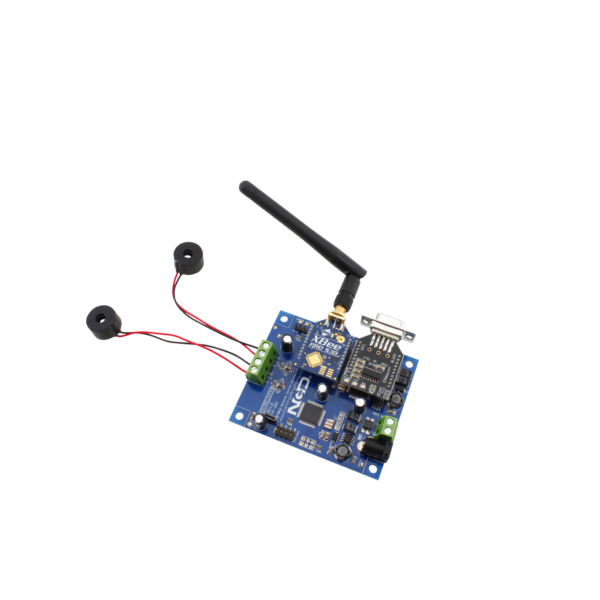

듀얼 인터페이스통신 포트 2개로 유선과 무선을 함께 사용하므로 로컬 확인과 원격 수집을 동시에 구성합니다.
솔리드 코어 센서전선을 감싸는 방식으로 신규 배선 단계에서 설치하며 센서 값이 안정적입니다.
분할 코어 센서센서를 열어 기존 배선에 끼우므로 전선을 분리하지 않고 기존 설비에 추가로 설치합니다.
사전 보정출하 시 98 % 정확도로 보정되어 현장 보정 작업 없이 측정을 시작합니다.
I2C 확장 포트온보드 I2C 포트 2개로 센서와 릴레이 보드를 추가해 감시 항목을 늘립니다.

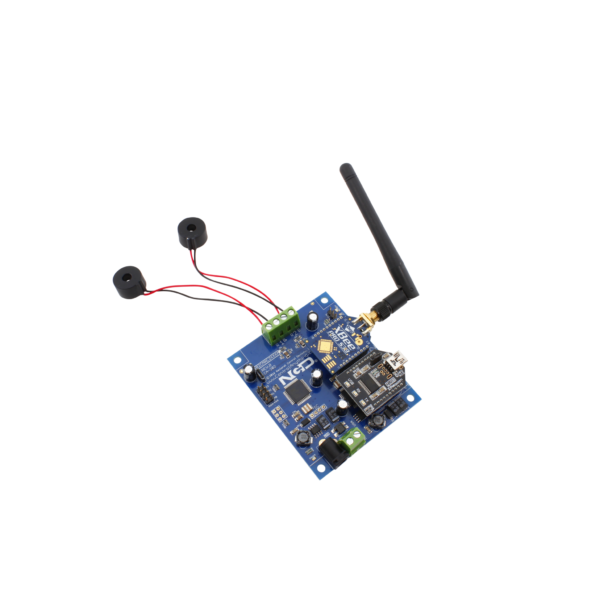

Digi XBee 연동일부 Digi XBee 모듈과 호환되어 장거리 무선 수집으로 확장합니다.

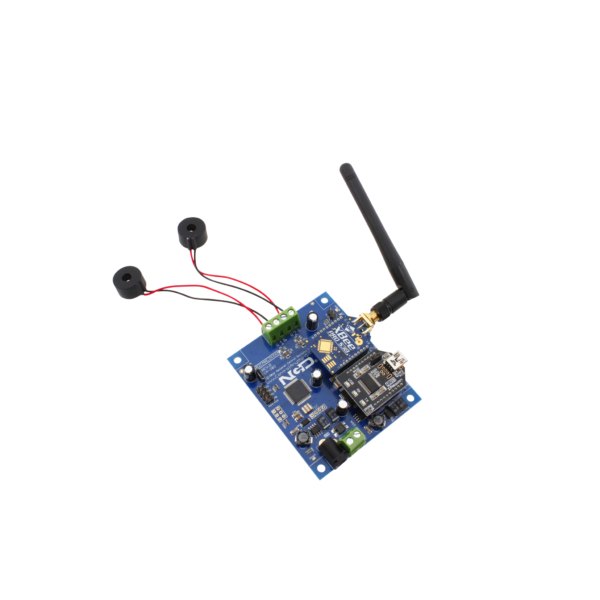

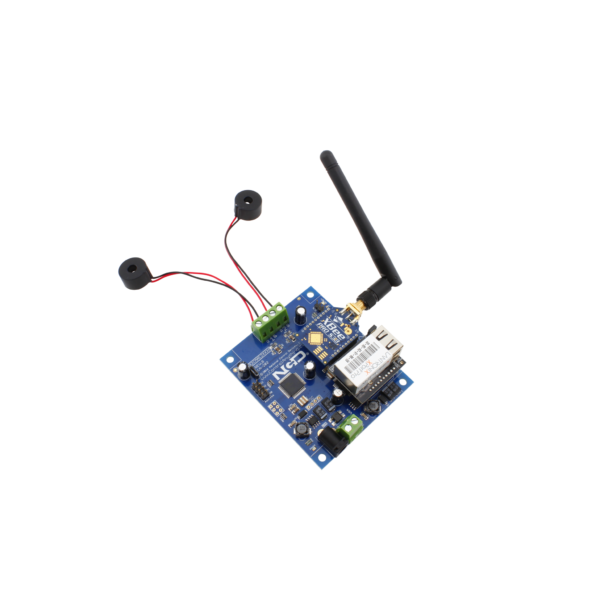

NCD XB2CMAC2XXXA_DLCT27CL20-20-amp - 안테나와 링 센서 2개가 연결된 모니터 기판
안테나와 링 센서 2개가 연결된 모니터 기판

센서 선택

솔리드·분할 코어와
전류 범위 결정

신규 배선 회로는 전선을 관통시키는 솔리드 코어(DLCT27CL20), 이미 운전 중인 회로는 열어서 끼우는 분할 코어(OPCTL16AL, SCT013 계열)를 선택합니다. 측정 회로의 최대 전류에 맞는 범위를 주문할 때 고르고, 컨트롤러와 센서의 짝이 맞지 않으면 컨트롤러가 손상될 수 있으므로 모델 표의 조합을 지키세요.

기존 배선에 끼우는 분할 코어

분할 코어 센서는 코어를 열어 전선에 끼운 뒤 닫으면 설치가 끝납니다. 가동 중인 모터 회로나 분전반 기존 배선을 정지 없이 모니터링하려는 개조 현장에서 활용합니다.

측정 정확도

보정 조건과
부하 특성

최대 오류율 2 %는 저항성 부하에서 올바르게 보정했을 때의 값입니다. 유도성 부하는 보정값을 미세 조정해 정확도를 높일 수 있으며, 컨트롤러는 채널마다 1.5초씩 값을 읽으므로 채널 수가 늘어나면 갱신 주기도 길어집니다.

AC 전용 장치여서 DC 부하에서는 작동하지 않습니다.

사양

5개 모델 비교와
공통 사양

항목XB2CMAC1XXXA_DLCT27CL20XB2CMAC2XXXA_DLCT27CL20XB2CMAC1XXXA_OPCTL16ALXB2CMAC2XXXA_OPCTL16ALXB2CMAC2XXXA_OPCTL38AL
입력 채널1채널2채널1채널2채널2채널
센서 형태솔리드 코어솔리드 코어분할 코어분할 코어분할 코어
센서 전류 범위5 · 10 · 15 · 20 A5 · 10 · 15 · 20 A10~100 A (최대)10~100 A (최대)100~600 A (최대)
센서 최소 부하240 mA240 mA1 A1 A1 A
센서 연결2선2선2선 또는 3.5 mm 잭(SCT013)2선 또는 3.5 mm 잭(SCT013)2선 또는 3.5 mm 잭(SCT013)

시리즈 공통 사양

항목사양
측정 방식AC 전용 · DC 부하에서는 작동하지 않음
최대 오류율저항성 부하 2 % (올바르게 보정했을 때) · 유도성 부하는 보정으로 정확도 향상
출하 상태98 % 정확도로 사전 보정
센서 케이블센서와 컨트롤러 사이 1.5 m
채널 평가 시간채널당 1.5초
통신 포트2개 · 이더넷, Wi-Fi, Bluetooth, USB, RS-232 중 선택
무선 연동일부 Digi XBee 모듈과 호환
I2C 확장 포트온보드 2개
소프트웨어NCD 베이스 스테이션 소프트웨어 (무료)
센서 선택측정 부하의 최대 전류에 맞는 범위를 주문 시 선택

활용 분야

전류 데이터가
필요한 현장

  • 에너지 관리 — 설비별 전류를 측정해 사용량을 구분합니다.
  • 모터·펌프 감시 — 전류 변화로 설비 상태를 점검합니다.
  • 분전반 모니터링 — 여러 회로의 전류를 한 곳에서 수집합니다.
  • 원격 데이터 수집 — 이더넷이나 무선으로 측정값을 PC와 서버에 전송합니다.
  • 기존 설비 개조 — 분할 코어 센서로 기존 배선에 설치합니다.

선택 가이드

회로 조건별
권장 모델

이럴 때권장 모델선택 이유
신규 배선 회로 1채널을 측정할 때XB2CMAC1XXXA_DLCT27CL20솔리드 코어 센서로 5~20 A 범위를 다룹니다.
신규 배선 회로 2채널을 측정할 때XB2CMAC2XXXA_DLCT27CL20같은 센서 범위에서 입력 채널이 2개입니다.
기존 배선 1채널을 측정할 때XB2CMAC1XXXA_OPCTL16AL분할 코어 센서로 10~100 A 범위를 다룹니다.
기존 배선 2채널을 측정할 때XB2CMAC2XXXA_OPCTL16AL분할 코어 10~100 A 범위에 입력 채널이 2개입니다.
100 A 이상 회로를 측정할 때XB2CMAC2XXXA_OPCTL38AL분할 코어 100~600 A 범위를 다룹니다.

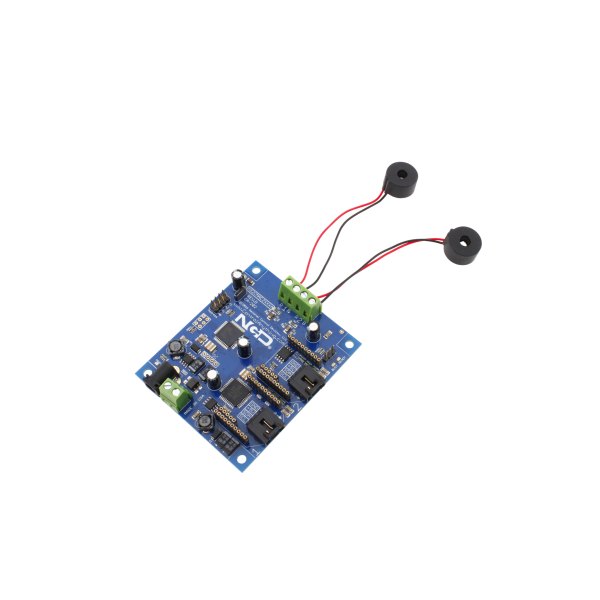

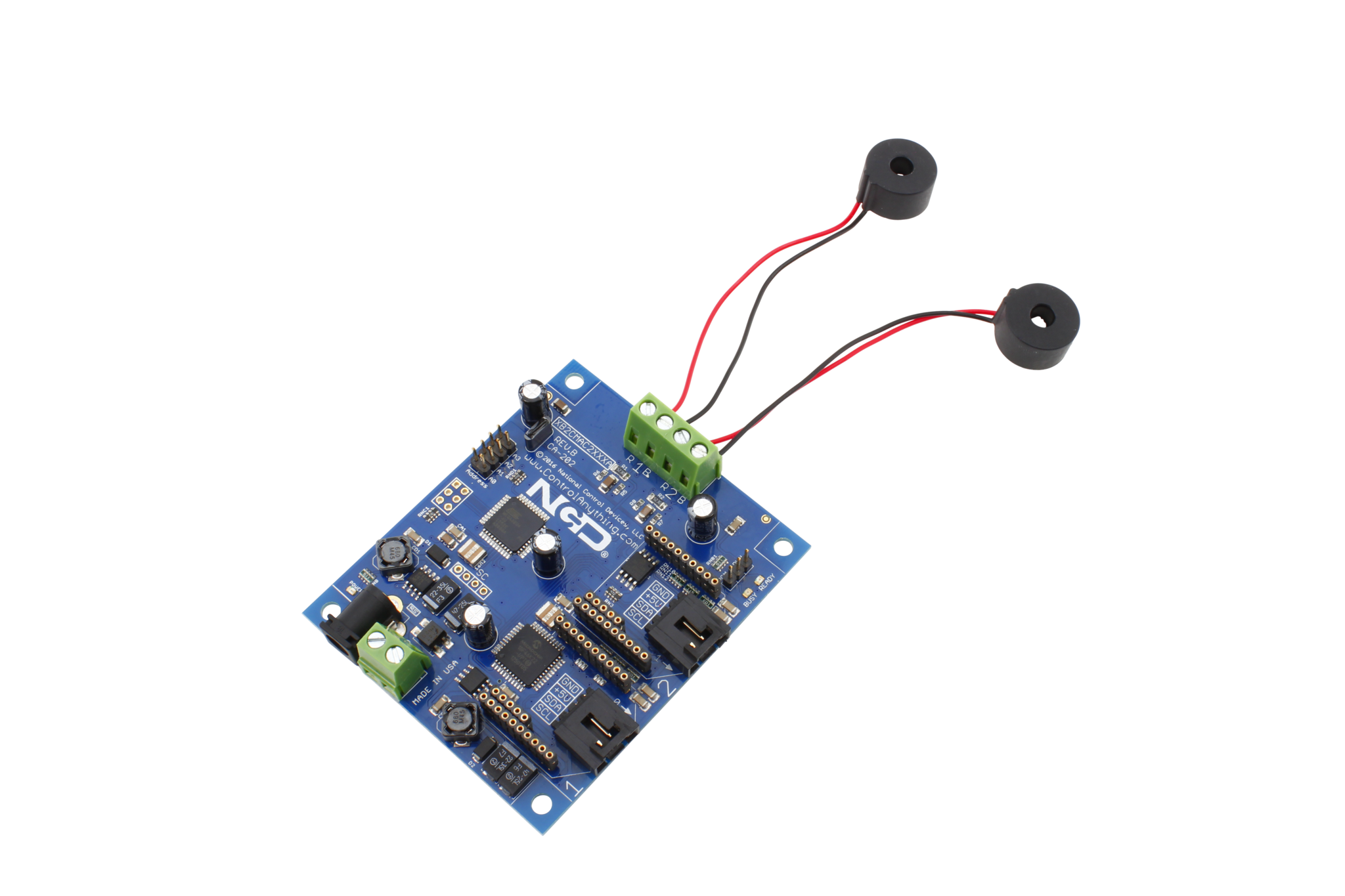

NCD XB2CMAC2XXXA_DLCT27CL20-20-amp - 링 센서 2개가 연결된 모니터 기판
링 센서 2개가 연결된 모니터 기판

구성·옵션

구성과
소프트웨어

  • 구성 — 컨트롤러와 CT 전류 센서.
  • 센서 범위 — 모델 표의 범위 중 주문 시 선택.
  • 소프트웨어 — NCD 베이스 스테이션 소프트웨어(무료).
