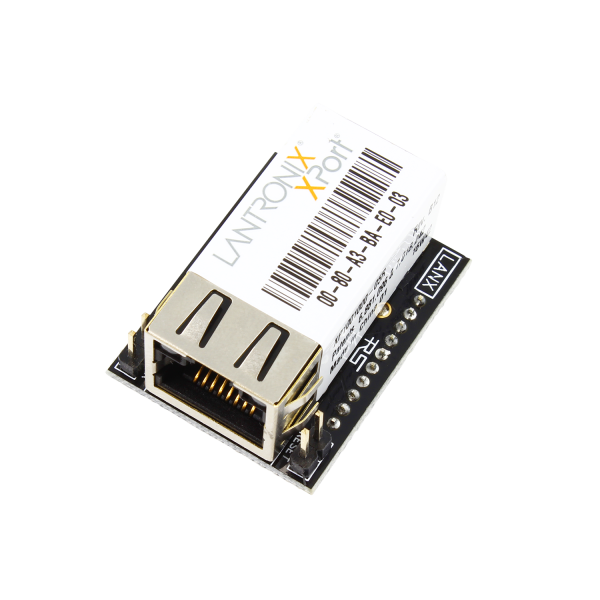

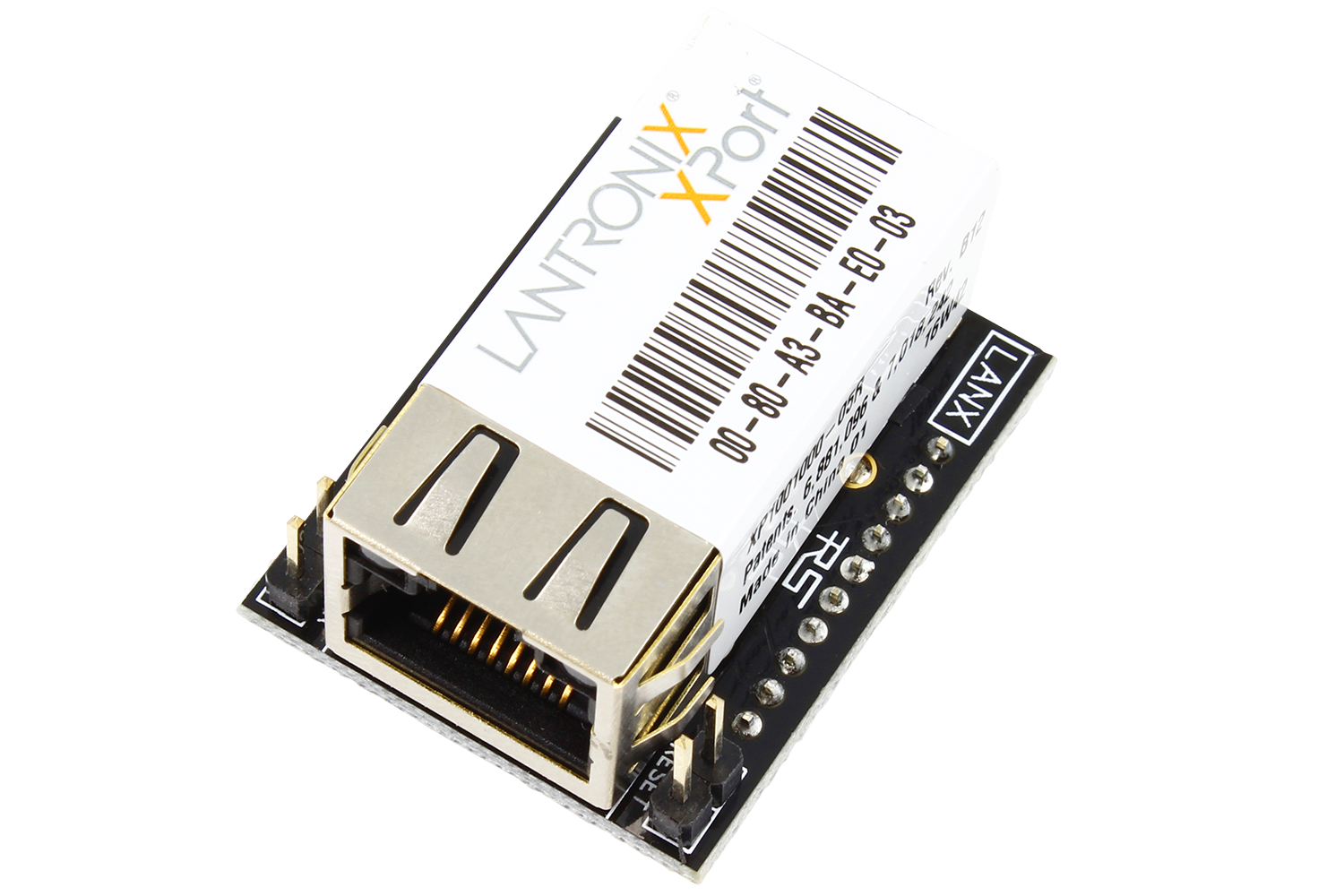

NCD LANX-F 이더넷 통신 모듈 Lantronix XPort (Fusion 버전)

NCD LANX-F 이더넷 통신 모듈 Lantronix XPort (Fusion 버전)

MODEL
LANX-F
브랜드
NCD
제품문의 구매하기

NCD 컨트롤러를 라우터에 이어
네트워크에서 쓰는 이더넷 모듈

NCD ETHERNET · LANX-F · ETHERNET_AES

견적 받기

NCD 국내 정식 공급 파트너

NCD ETHERNET · LANX-F · ETHERNET_AES는 Lantronix XPort 이더넷-직렬 변환기를 바탕으로 NCD 산업용 컨트롤러를 TCP/IP 네트워크에 연결하는 통신 모듈입니다. 기본형과 Fusion 버전, 암호화형 중에서 고릅니다.

컨트롤러를 CAT-5 케이블로 라우터에 연결하면 IP 주소를 받아 네트워크에서 바로 사용합니다. TCP/IP 데이터를 장치가 읽는 바이트로 바꿔 전달하며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

TCP/IP

이더넷 네트워크 연결

3종

기본형 · Fusion · 암호화형

AES

128 · 192 · 256비트 (ETHERNET_AES)

CAT-5

라우터 연결 케이블

특징

컨트롤러를
LAN에 직접 연결

핵심 특징현장에서 달라지는 점
자동 IP 할당라우터에 연결하면 라우터가 IP 주소를 할당하므로 네트워크에 곧바로 참여합니다.
웹 페이지 설정모듈에 들어 있는 웹 페이지에서 기본 설정을 마치므로 별도 설정 프로그램이 필요하지 않습니다.
베이스 스테이션 검색네트워크에 연결된 NCD 장치를 베이스 스테이션으로 찾아 위치를 파악합니다.
암호 보호 Telnet암호로 보호한 Telnet으로 장치에 접속하므로 무단 접속을 줄입니다.
CFB 모드 AES 암호화ETHERNET_AES는 CFB 모드 AES 암호화로 네트워크 구간의 데이터를 보호합니다.
Fusion 보드 대응LANX-F는 Fusion 시리즈 보드에 맞춘 핀 구성을 사용합니다.

모델 선택

ProXR 계열과
Fusion의 차이

LANX-F는 Fusion 시리즈 보드용으로, ProXR, ProXR Lite, Taralist, Reactor와는 핀 구성이 다릅니다. 보드 계열이 맞지 않으면 장착되지 않으므로 사용하는 컨트롤러부터 확인하세요.

라우터 연결과 전원

모듈은 표준 CAT-5 케이블로 라우터에 연결하고, 보드 자체가 12 V 전원을 공급합니다. NCD 산업용 장치에 사용하도록 설계된 모듈이어서 NCD 제품군 밖의 용도에는 맞지 않습니다.

보안

암호화가 필요하면
AES 모델

ETHERNET_AES는 AES 128, 192, 256비트 키를 CFB 모드로 사용해 데이터를 암호화합니다. 네트워크 구간의 데이터 보호가 필요한 설비에는 이 모델을, 일반 LAN 연결이면 기본형을 선택하세요.

사용 방법

NCD XPort 이더넷 모듈
IP 확인과 포트 2101 설정

XPort 이더넷 모듈은 NCD Base Station으로 네트워크에서 찾고, 모듈에 내장된 웹 설정 페이지에서 IP와 직렬 속도, 수신 포트를 정합니다. 가상 COM 포트가 필요하면 Lantronix Secure CPR Manager를 사용합니다.

소프트웨어·도구하는 일
NCD Base StationDiscovered Network Devices에서 모듈 검색, 포트 2101로 컨트롤러 제어
모듈 웹 설정 페이지Network(고정 IP), Serial Settings(통신 속도), Connection(Local Port) 설정
Lantronix Secure CPR Manager모듈을 가리키는 가상 COM 포트 생성

처음 연결하는 순서

순서할 일
1모듈을 장착한 컨트롤러를 DHCP가 켜진 라우터에 연결하고 12VDC 안정화 전원을 넣으세요.
2Windows PC에서 ncd.io/start의 Base Station을 실행하면 Discovered Network Devices에 모듈이 나타나며, 여러 대라면 모듈에 적힌 MAC 주소로 구분하세요.
3브라우저에 모듈 IP를 입력해 설정 페이지를 열고, 사용자 이름과 비밀번호 입력 창은 기본값이 없으므로 그대로 Enter를 누릅니다.
4Serial Settings에서 통신 속도를 9600에서 115200으로 바꾸고, Connection의 Local Port를 2101로 지정하세요.
5고정 IP가 필요하면 Network에서 주소를 입력하고 OK와 Apply Settings를 누른 뒤 전원을 다시 넣습니다.
6Base Station에서 포트 2101로 접속해 컨트롤러가 응답하는지 확인하세요.

Base Station의 장치 검색은 UDP 포트 13000 브로드캐스트를 사용하므로 PC 방화벽에서 막혀 있지 않은지 확인하세요. 공장 설정으로 되돌리려면 전원을 끈 상태에서 CLEAR 커넥터에 점퍼를 꽂고 전원을 넣어 약 10초 기다린 뒤(모듈의 주황색 LED가 깜박입니다), 전원을 끄고 점퍼를 빼고 다시 전원을 넣으세요.

사양

이더넷 3개 모델
비교 사양

항목ETHERNETLANX-FETHERNET_AES
구분기본형Fusion 버전암호화형
대응 보드NCD 장치에 맞게 사전 구성Fusion 시리즈 보드용NCD 장치에 맞게 사전 구성
암호화해당 없음해당 없음AES 128 · 192 · 256비트 (CFB 모드)
인터페이스Ethernet (TCP/IP)Ethernet (TCP/IP)Ethernet (TCP/IP)

시리즈 공통 사양

항목사양
인터페이스Ethernet (TCP/IP)
연결 방식CAT-5 케이블로 라우터 연결
설정 방식모듈 내장 웹 페이지 · 베이스 스테이션 검색 · 암호 보호 Telnet
보드 전원12 V (보드에서 공급)
기반 변환기Lantronix XPort 이더넷-직렬 변환기
호환 컨트롤러ProXR · ProXR Lite · Fusion · Reactor · Taralist · Pulsar 시리즈

활용 분야

유선 LAN으로
제어하는 현장

  • 원격 릴레이 제어 — 이더넷 네트워크에서 NCD 장치의 릴레이를 제어합니다.
  • 센서 데이터 전송 — 측정값을 TCP/IP 네트워크로 상위 시스템에 전송합니다.
  • 보안 네트워크 연결 — ETHERNET_AES로 데이터를 암호화해 전송합니다.
  • 유선 LAN 구성 — 같은 네트워크 안의 NCD 장치를 함께 구성합니다.

선택 가이드

보드와 보안별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
일반 이더넷 연결이면 충분할 때ETHERNET기본형으로 NCD 장치에 맞게 사전 구성되어 있습니다.
데이터를 암호화해야 할 때ETHERNET_AESCFB 모드 AES 암호화를 사용합니다.
Fusion 시리즈 보드를 쓸 때LANX-FFusion 시리즈 보드에 맞춘 핀 구성입니다.
무선으로 묶고 싶을 때WI-FI_INT_ANTENNA · WI-FI_EXT_ANTENNA유선 이더넷 대신 Wi-Fi 네트워크로 연결합니다.

구성·옵션

모델별 구분과
대응 보드

구성품옵션별매품번
모듈 본체기본형해당 없음ETHERNET
모듈 본체Fusion 시리즈 보드용해당 없음LANX-F
모듈 본체AES 암호화해당 없음ETHERNET_AES

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

관련 제품

XPort와 함께 보는
NCD 통신 모듈
