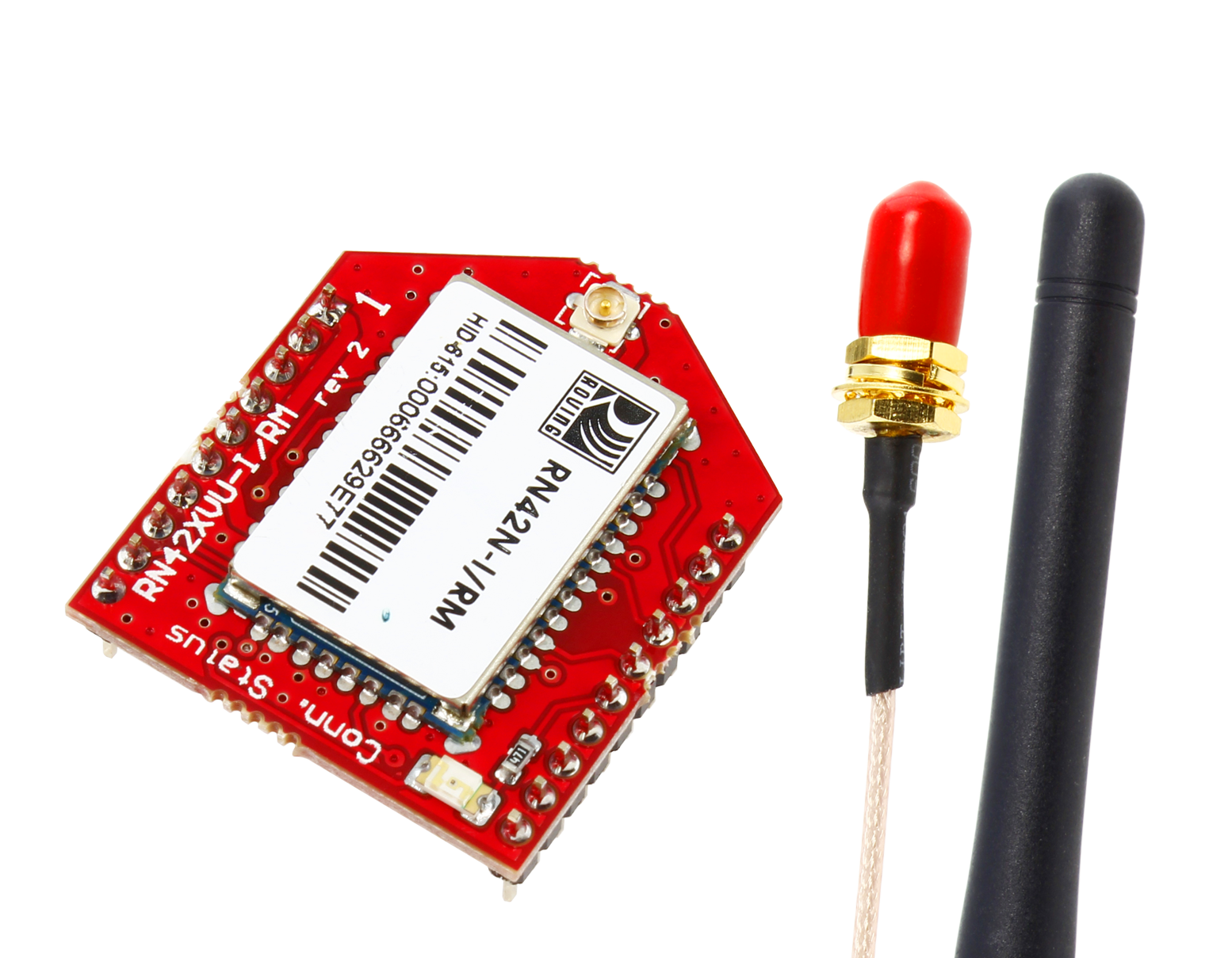

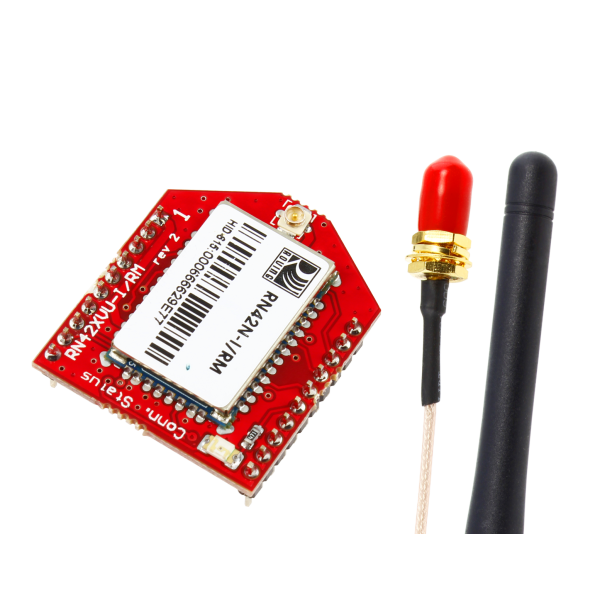

NCD ZBT-EXT Bluetooth 통신 모듈 장거리 (외부 안테나 포함)

NCD ZBT-EXT Bluetooth 통신 모듈 장거리 (외부 안테나 포함)

MODEL
ZBT-EXT
브랜드
NCD
제품문의 구매하기

NCD 컨트롤러를 PC·모바일과
케이블 없이 잇는 블루투스 모듈

NCD ZBT_INT · ZBT-EXT 블루투스 통신 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD ZBT_INT · ZBT-EXT는 NCD 산업용 컨트롤러에 꽂아 PC와 모바일 기기를 2.4 GHz 블루투스 직렬 통신으로 연결하는 모듈입니다. 내장 안테나와 외장 안테나 모델 중 설치 환경에 맞춰 고릅니다.

모듈은 PC나 모바일 기기에서 가상 COM 포트로 열려 케이블 없이 직렬 데이터를 주고받습니다. 두 모델 모두 직선 시야 320피트 범위를 확보하며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

2.4 GHz

블루투스 주파수 대역

320피트

직선 시야 통신 범위

가상 COM

PC · 모바일 연결 방식

2가지

내장 · 외장 안테나 모델

특징

케이블 없이
직렬 통신 연결

핵심 특징현장에서 달라지는 점
가상 COM 포트PC나 모바일 기기에서 시리얼 포트처럼 열리므로 기존 계측 프로그램을 그대로 사용합니다.
320피트 직선 시야2.4 GHz 대역에서 직선 시야 320피트 범위를 확보해 작업자가 장비 가까이에서 값을 확인합니다.
내장·외장 안테나함체 안에 두는 내장형과 안테나 위치를 따로 잡는 외장형 중 설치 환경에 맞춰 고릅니다.
플러그형 구조표면 실장 보드 인터페이스에 맞춰 꽂아 사용하므로 배선 작업이 필요하지 않습니다.
NCD 장치 사전 구성NCD 산업용 장치에 맞게 미리 설정되어 있어 별도 초기 설정 부담이 줄어듭니다.
운영체제 지원Windows, Android, Linux에서 블루투스 가상 COM 포트 드라이버를 지원하는 환경에 연결합니다.

설치 환경

금속 함체에서는
외장 안테나

금속 함체 안에 설치하거나 안테나 위치를 따로 잡아야 하면 ZBT-EXT가 알맞습니다. 5″ 피그테일에 외장 안테나를 나사로 체결하므로 안테나만 함체 밖으로 빼서 설치합니다.

외장 안테나 모델의 설치 방식

ZBT-EXT는 5″ 피그테일 끝의 나사 체결부에 안테나를 연결합니다. 통신 범위는 내장형과 같은 직선 시야 320피트이므로, 두 모델의 차이는 안테나 위치를 정할 수 있는지에 있습니다.

연결 대상

iOS 기기는
권장하지 않습니다

Windows, Android, Linux 기기에서 사용하는 것을 전제로 하며, Apple iOS 기기는 권장하지 않습니다. 네트워크로 여러 장치를 묶어야 한다면 Wi-Fi 또는 이더넷 모듈을 선택 가이드에서 비교하세요.

사용 방법

ZBT 블루투스 모듈
페어링과 가상 COM 포트 연결

ZBT 블루투스 모듈은 PC나 스마트폰과 페어링한 뒤 블루투스 가상 COM 포트로 열고, NCD Base Station에서 115.2K 속도로 컨트롤러에 접속합니다. 모듈은 NCD 장치용으로 미리 설정되어 있습니다.

소프트웨어·도구하는 일
NCD Base Station블루투스 가상 COM 포트를 115.2K로 열어 컨트롤러 제어
운영체제 블루투스 설정모듈 MyDevice 검색과 페어링, 가상 COM 포트 생성

처음 연결하는 순서

순서할 일
1모듈을 NCD 장치의 통신 소켓에 꽂으세요. 전원 3.3 VDC는 소켓에서 공급됩니다.
2PC나 스마트폰의 블루투스 설정에서 MyDevice를 찾아 기본 페어링 코드 1234로 페어링합니다.
3ncd.io/start에서 Base Station을 내려받아 설치하세요.
4Base Station에서 블루투스 가상 COM 포트를 고르고 통신 속도를 115.2K로 지정해 접속합니다.

ZBT-EXT의 외장 안테나는 금속 함체 밖에 안테나를 두기 위한 것으로 통신 거리를 늘리지는 않습니다. 장치 이름과 페어링 코드는 별매 프로그래밍 액세서리로 바꿀 수 있습니다.

사양

ZBT 2개 모델
비교 사양

항목ZBT_INTZBT-EXT
안테나내장외장 · 5″ 피그테일에 나사 체결
통신 범위320피트 (직선 시야)320피트 (직선 시야)
주파수2.4 GHz 블루투스2.4 GHz 블루투스
PC · 모바일 연결가상 COM 포트가상 COM 포트
구성품해당 없음외부 안테나 · 블루투스 빠른 시작 가이드

시리즈 공통 사양

항목사양
주파수2.4 GHz
칩셋RN42XV 블루투스 인터페이스 프로세서
인터페이스블루투스 직렬 변환 (가상 COM 포트)
호환 운영체제Windows · Android · Linux (iOS 기기 권장하지 않음)
호환 컨트롤러ProXR · ProXR Lite · Fusion · Reactor · Taralist · Pulsar 시리즈
사전 구성NCD 장치용으로 사전 구성

활용 분야

무선 직렬 연결이
필요한 현장

  • 원격 장비 상태 확인 — 떨어진 NCD 장치의 데이터를 PC나 모바일로 받습니다.
  • 현장 점검 단말 — 작업자의 모바일 기기에서 장치 값을 확인합니다.
  • PC 계측 프로그램 — 가상 COM 포트로 열어 데이터를 기록합니다.
  • 금속 함체 설비 — 외장 안테나 모델로 안테나를 함체 밖에 둡니다.

선택 가이드

설치 환경별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
안테나를 함체 안에 두고 쓸 때ZBT_INT내장 안테나로 별도 안테나 설치가 필요하지 않습니다.
금속 함체 안에 설치할 때ZBT-EXT피그테일과 외장 안테나로 안테나 위치를 따로 잡습니다.
Wi-Fi 네트워크로 연결할 때WI-FI_INT_ANTENNA · WI-FI_EXT_ANTENNA블루투스는 가까운 장치와 직렬 연결에, Wi-Fi는 네트워크 연결에 맞습니다.
Apple iOS 기기와 연결할 때해당 없음iOS 기기는 권장하지 않으며 Windows · Android · Linux에서 사용합니다.

구성·옵션

모델별 구성품과
안테나

구성품옵션별매품번
모듈 본체내장 안테나해당 없음ZBT_INT
모듈 본체 · 외부 안테나 · 블루투스 빠른 시작 가이드외장 안테나 · 5″ 피그테일해당 없음ZBT-EXT
