양압과 음압을 한 모듈로
읽는 양방향 차압 센서

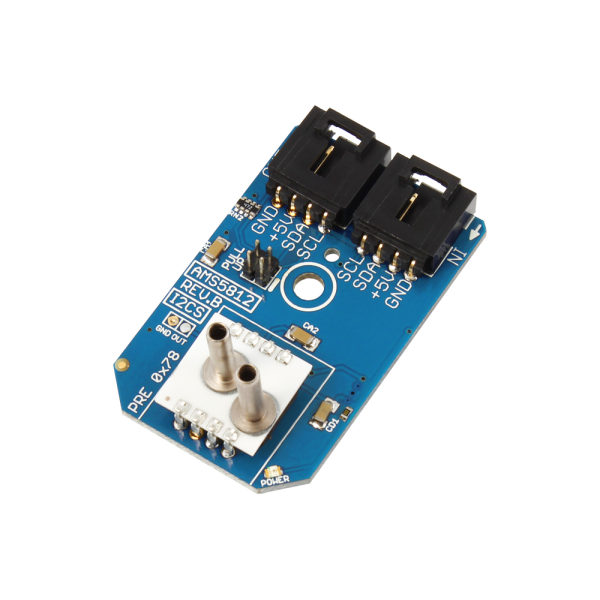

NCD AMS5812 DB형 양방향 차압 압력 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD AMS5812 DB형은 0을 가운데 두고 양압과 음압을 모두 읽는 양방향 차압 압력 센서 I2C 미니 모듈(Bidirectional Differential Pressure Sensor)로, ±5.17 mbar부터 ±1034 mbar까지 8개 범위로 압력 방향이 바뀌는 환경을 측정합니다.

증폭과 온도 보상을 모듈 안에서 처리하고 -25 ~ +85 °C에서 보정하므로 환기 덕트와 HVAC처럼 압력 부호가 바뀌는 구간의 값을 호스트에서 바로 읽습니다. 이 양방향 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

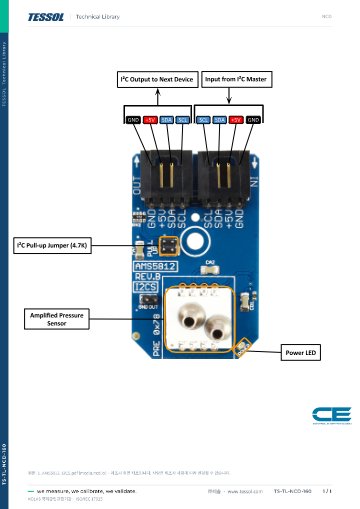

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

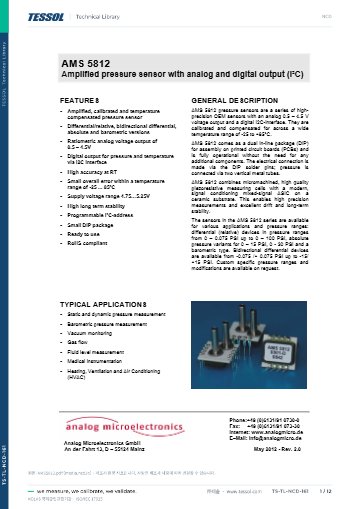

데이터시트와 도면

소프트웨어와 코드

8종

양방향 DB형 모델

±5.17 mbar

가장 작은 측정 범위

±1034 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

특징

양방향 압력을
한 모듈로 측정

핵심 특징현장에서 달라지는 점
0 기준 양방향 측정양압과 음압을 한 모듈이 읽으므로 방향별로 센서를 따로 두지 않고 압력 부호 변화를 추적합니다.
증폭·보정·온도 보상신호 처리가 모듈 안에서 끝나 호스트가 디지털 압력 값만 읽습니다.
-25 ~ +85 °C 보정 범위설치 온도가 달라져도 보상된 값을 읽어 계절별 재보정 부담이 줄어듭니다.
상온 고정밀과 장기 안정성장기 가동하는 감시 장비의 점검 주기를 늘립니다.
4핀 플러그 연결납땜 없이 I2C 버스에 연결해 시험 구성을 빠르게 바꿉니다.
프로그래밍 가능한 I2C 주소한 버스에 여러 대를 연결할 때 주소를 지정해 구분합니다.

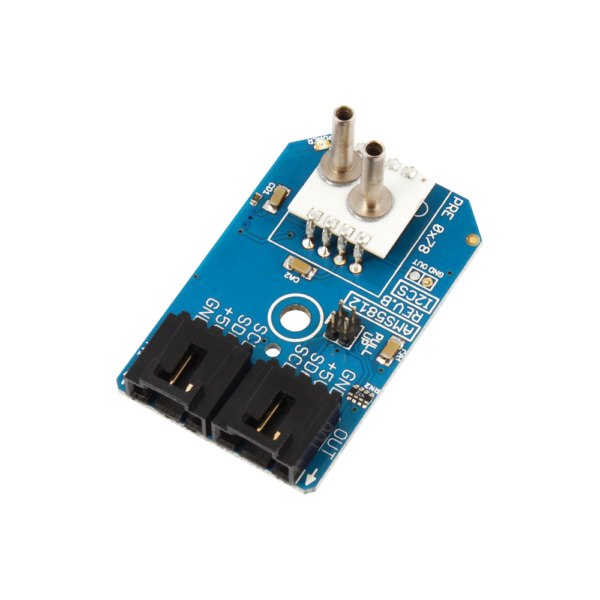

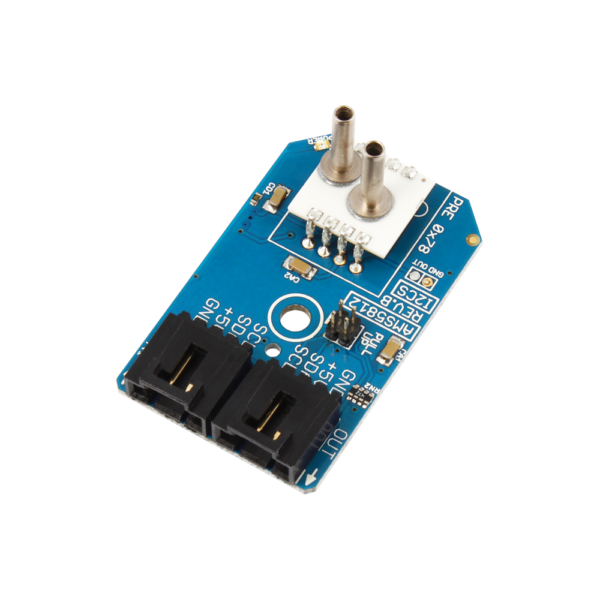

NCD PR3B-19 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

압력 방향

양압과 음압이
오가는 구간 측정

환기 덕트나 가스 흐름 방향이 바뀌는 배관은 압력이 0을 기준으로 +와 -를 오갑니다. DB형은 이 두 구간을 하나의 출력 범위로 읽으므로 방향이 바뀌는 순간의 압력 값까지 끊김 없이 기록합니다.

압력 포트

DB형 포트의
매체와 튜브 연결

양방향 포트에 연결하는 매체

덕트 한쪽은 양압, 반대쪽은 음압이 걸리는 배치에서도 호스는 같은 수직 금속 튜브 2개에 연결합니다. 포트 1에는 청정 건조 가스만 흘리고, 액체를 다룬다면 포트 2의 비부식성 매체 조건을 확인하세요.

사양

DB형 8개 모델
양방향 범위 사양

항목부품번호압력 범위 (mbar)압력 범위 (PSI)종류
PR3B-3AMS5812-0000-D-B-5.17 to +5.17 mbar-0.075 to +0.075 PSI양방향 차압
PR3B-8-1AMS5812-0001-D-B-10.34 to +10.34 mbar-0.150 to +0.150 PSI양방향 차압
PR3B-8AMS5812-0003-D-B-20.68 to +20.68 mbar-0.30 to +0.30 PSI양방향 차압
PR3B-9AMS5812-0008-D-B-55.16 to +55.16 mbar-0.80 to +0.80 PSI양방향 차압
PR3B-10AMS5812-0015-D-B-103.4 to +103.4 mbar-1.50 to +1.50 PSI양방향 차압
PR3B-17AMS5812-0030-D-B-206.8 to +206.8 mbar-3 to +3 PSI양방향 차압
PR3B-18AMS5812-0050-D-B-344.7 to +344.7 mbar-5 to +5 PSI양방향 차압
PR3B-19AMS5812-0150-D-B-1034 to +1034 mbar-15 to +15 PSI양방향 차압

시리즈 공통 사양

항목사양
출력디지털 I2C
신호 처리증폭 · 보정 · 온도 보상
보정 · 보상 온도-25 ~ +85 °C
정확도상온 고정밀 · 장기 안정성 (수치 미공개)
동작 전원5 VDC
인터페이스4핀 I2C 미니 모듈 커넥터
I2C 주소프로그래밍 가능
압력 연결수직 금속 튜브 2개
압력 포트 사용 매체포트 1은 깨끗하고 건조한 가스에 사용하며 알칼리성이나 산성 액체는 센서를 손상시킵니다. 포트 2는 실리콘, 파이렉스, RTV 실리콘 고무에 비부식성인 유체와 가스에 사용합니다.
포함 케이블3인치(76 mm) 4선 I2C 케이블
풀업 저항온보드 4.7K 점퍼 선택형
호환 호스트(별매 쉴드·어댑터)Arduino Micro·Nano·Uno·Due, Banana Pi, BeagleBone, Bluz(전원 포함), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon·Electron, Onion Omega, PyCom WiPy·WiPy2·LoPy, Raspberry Pi·Pi 2/3·Pi Zero, USB-I2C 컨버터, BridgeX5 시리즈 컨트롤러

활용 분야

양방향 압력을
읽는 현장

  • 환기 덕트 — 압력이 +와 -로 바뀌는 덕트 구간을 감시합니다.
  • HVAC — 공조 설비의 양방향 압력을 읽습니다.
  • 가스 흐름 — 흐름 방향이 바뀌는 지점의 압력을 읽습니다.
  • 진공 감시 — 기준 대비 압력 변화를 감시합니다.

선택 가이드

압력 방향에 맞는
형식 선택

이럴 때 (측정 조건)권장 형식선택 이유
한 방향 압력만 읽을 때D형0에서 한 방향 차압만 읽습니다.
양압과 음압을 함께 읽을 때DB형(이 페이지)0을 가운데 두고 양방향 범위를 읽습니다.
진공 기준 절대압을 읽을 때A형진공을 0으로 보는 절대압을 읽습니다.

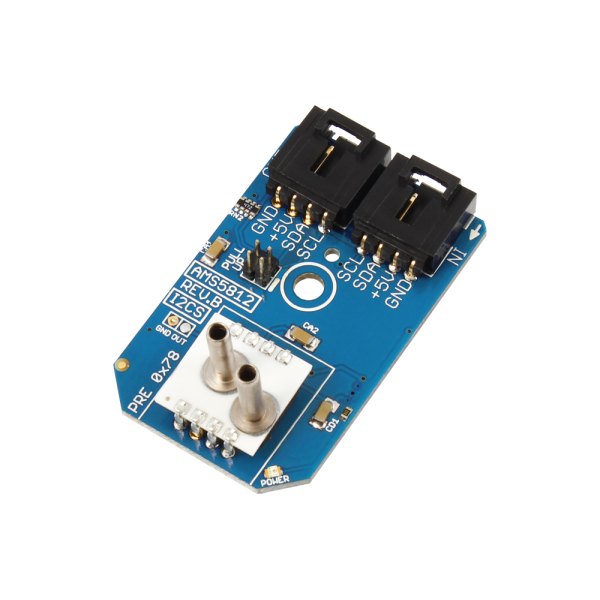

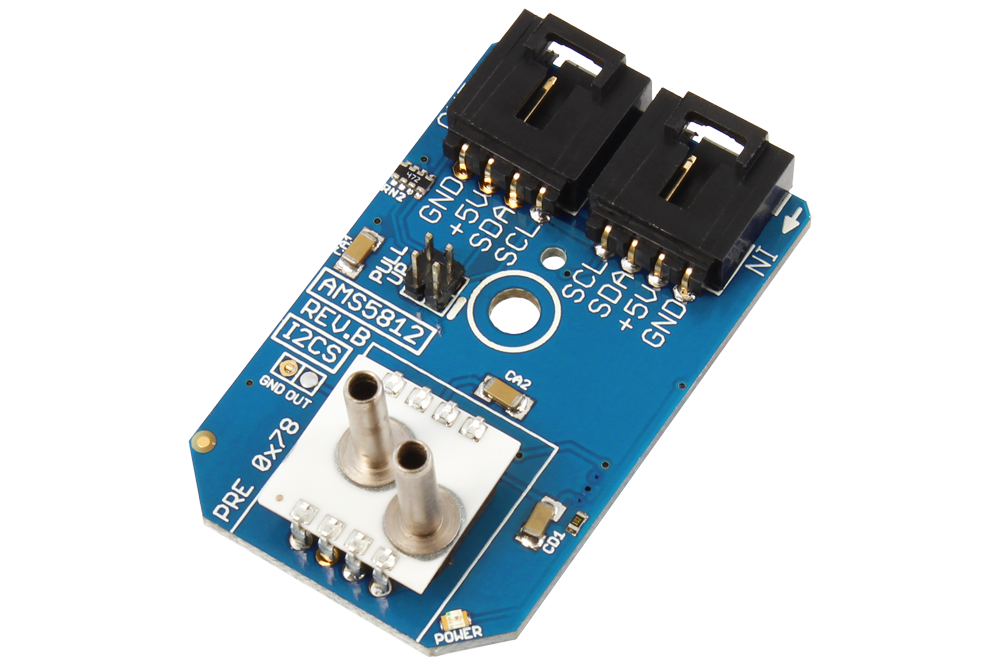

NCD PR3B-19 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

구성·옵션

DB형 포함 구성과
별매 품목

구분내용
포함 구성3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 · 어댑터
옵션양방향 범위 8종
NCD 스토어 품번PR3B-3 · 8-1 · 8 · 9 · 10 · 17 · 18 · 19
