±20.68 mbar⁣ 저압 양방향 센서

NCD PR3B-8 AMS5812-0003-D-B 양방향 차압 압력 센서⁣ 품번 : PR3B-8⁣ 센서 칩 : AMS5812-0003-D-B⁣ 출력 : 디지털 I2C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-8은 -0.30 ~ +0.30 PSI(-20.68 ~ +20.68 mbar) 범위를 증폭·온도 보상해 I2C로 출력하는 양방향 차압 센서 미니 모듈(Bidirectional Differential Pressure Sensor)입니다. 센서 칩은 AMS5812-0003-D-B이며 DB형 저압 등급의 첫 모델입니다. (주)테솔이 국내에 공식 공급합니다.

두 포트 사이에 걸 수 있는 파열 압력은 0.5 bar(7 PSI) 이상입니다. 저압 등급이라 25 °C 정확도는 ±1.0 %FSO, 전체 온도 구간 오차는 ±1.5 %FSO입니다.

±20.68

mbar 양방향 차압

±0.30

PSI

±1.0 %FSO

25 °C 정확도

>0.5 bar

파열 압력

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

8종

양방향 DB형 모델

±5.17 mbar

가장 작은 측정 범위

±1034 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

압력 포트

PR3B-8의 압력 연결부⁣ 금속 튜브

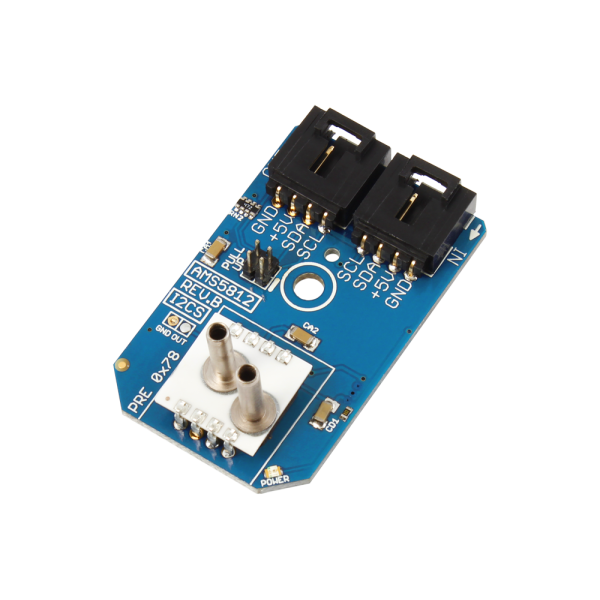

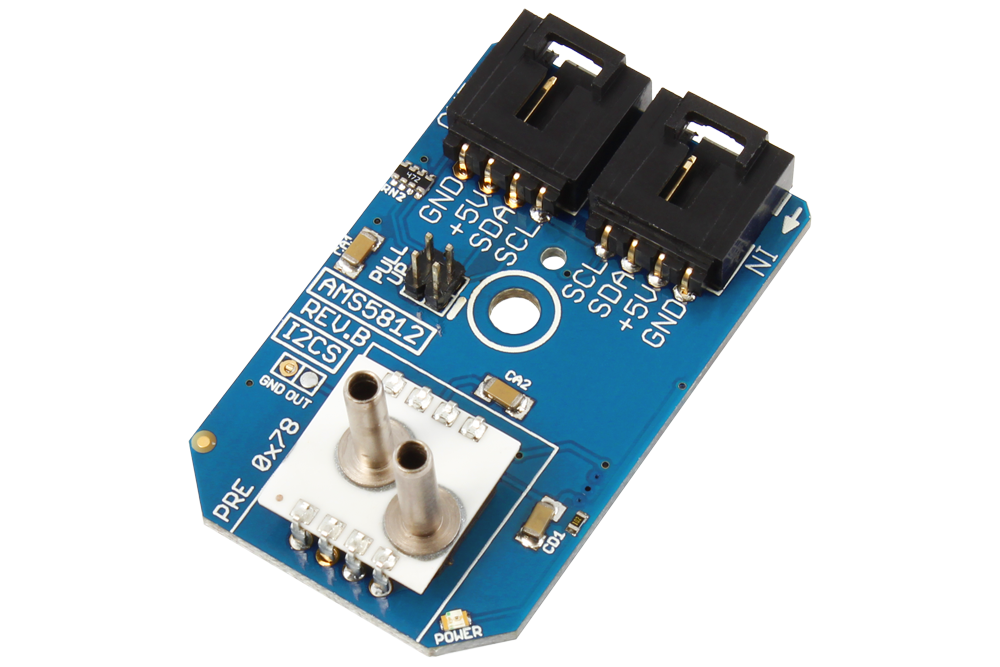

NCD PR3B-8 AMS5812-0003-DB 증폭 저압 센서 -20.68 ~ +20.68 mbar -0.30 ~ +0.30 PSI I²C 미니 모듈 제품 사진

PR3B-8 튜브 배치와 매체

PR3B-8의 압력 연결부는 수직 금속 튜브 2개입니다. 포트 1에 산성·알칼리성 액체가 닿으면 센서가 손상되므로 건조한 가스 라인에 연결하세요.

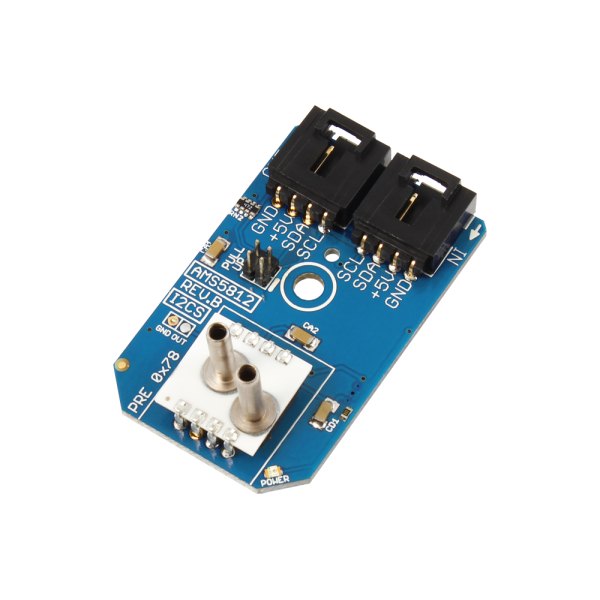

NCD PR3B-8 - 압력 포트와 I2C 커넥터가 있는 저압 센서 기판
압력 포트와 I2C 커넥터가 있는 저압 센서 기판

과압 한계

PR3B-8 파열 압력⁣ 0.5 bar 기준

파열 압력은 한쪽 포트에 다른 포트 대비 걸 수 있는 최대 압력입니다. PR3B-8은 이 값이 0.5 bar(7 PSI) 이상이고, 정상 측정 범위는 -20.68 ~ +20.68 mbar입니다.

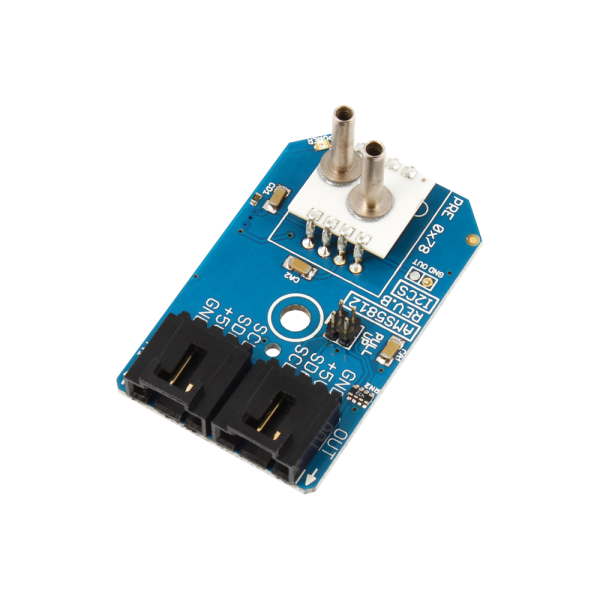

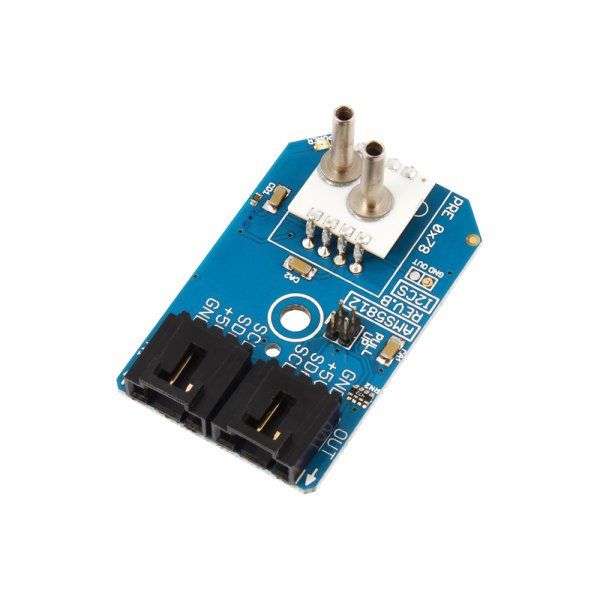

NCD PR3B-8 - 반대 방향에서 본 압력 포트와 커넥터 모습
반대 방향에서 본 압력 포트와 커넥터 모습

활용 분야

PR3B-8이 들어가는⁣ 유체 레벨·HVAC 설비

  • 유체 레벨 — 비부식성 유체의 레벨 측정
  • HVAC — 덕트와 공조기의 압력 감시
  • 의료 기기 — 장비 내부 압력 측정

사양

PR3B-8 사양과⁣ -0.30 ~ +0.30 PSI 표기

항목사양
품번PR3B-8
센서 칩AMS5812-0003-D-B
압력 범위-20.68 ~ +20.68 mbar (-0.30 ~ +0.30 PSI)
측정 방식양방향 차압 (포트 1·2 어느 쪽이 높아도 측정)
출력디지털 I2C
센서 칩 출력아날로그 0.5 ~ 4.5 V (영점 2.5 V)
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
I2C 주소0x78 (두 번째 주소 설정 가능)
풀업 저항4.7K 점퍼
전원5 VDC
정확도 (25 °C)±1.0 %FSO (저압 등급)
장기 안정성<0.5 %FSO/년
파열 압력0.5 bar(7 PSI) 이상
보정 온도-25 ~ +85 °C
전체 오차±1.5 %FSO (-25 ~ +85 °C)
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-8과⁣ 같은 계열 모델

  • PR3B-3 — AMS5812-0000-D-B, -5.17 ~ +5.17 mbar(-0.075 ~ +0.075 PSI) 양방향 차압
  • PR3B-8-1 — AMS5812-0001-D-B, -10.34 ~ +10.34 mbar(-0.150 ~ +0.150 PSI) 양방향 차압
  • PR3B-9 — AMS5812-0008-D-B, -55.16 ~ +55.16 mbar(-0.80 ~ +0.80 PSI) 양방향 차압
  • PR3B-10 — AMS5812-0015-D-B, -103.4 ~ +103.4 mbar(-1.50 ~ +1.50 PSI) 양방향 차압
  • PR3B-17 — AMS5812-0030-D-B, -206.8 ~ +206.8 mbar(-3 ~ +3 PSI) 양방향 차압
  • PR3B-18 — AMS5812-0050-D-B, -344.7 ~ +344.7 mbar(-5 ~ +5 PSI) 양방향 차압
  • PR3B-19 — AMS5812-0150-D-B, -1034 ~ +1034 mbar(-15 ~ +15 PSI) 양방향 차압
