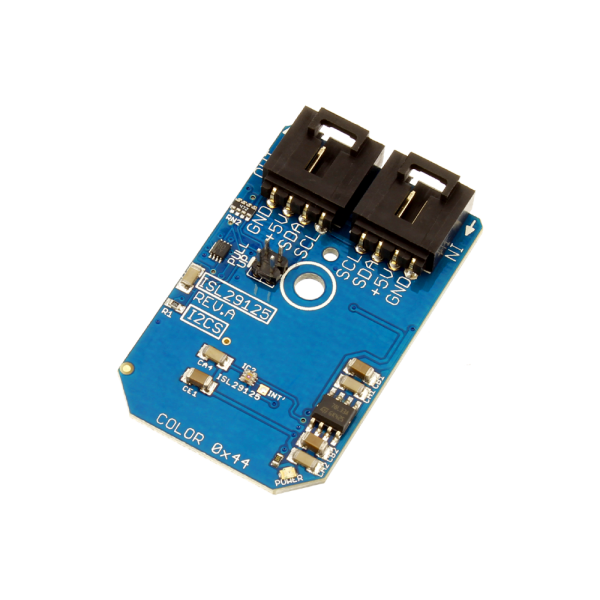

NCD PR7-21 ISL29125 IR 차단 필터가있는 디지털 적색 녹색 청색 광 센서 I2C 미니 모듈

NCD PR7-21 ISL29125 IR 차단 필터가있는 디지털 적색 녹색 청색 광 센서 I2C 미니 모듈

MODEL
PR7-21
브랜드
NCD
제품 자료
제품문의 구매하기

광원의 색과 조도를
읽는 컬러 센서 4종

NCD 컬러 라이트 센서 I2C 미니 모듈 4종

견적 받기

NCD 국내 정식 공급 파트너

NCD 컬러 라이트 센서 모듈은 TCS34903FN, TCS3472, TCS3414, ISL29125를 5VDC I2C 미니 모듈로 만든 4종 시리즈(RGB 색 센서, 컬러-디지털 변환기)입니다. 광원의 색과 조도를 디지털 값으로 읽어 백라이트 색 관리와 조명 색온도 측정에 활용합니다.

IR 값을 함께 읽거나 IR 차단 필터를 적용해 광원 종류를 구분하며, 칩별로 감도와 이득, 인터럽트 기능이 달라 현장 조건에 맞는 모델을 고를 수 있습니다. 이 미니 모듈 시리즈는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

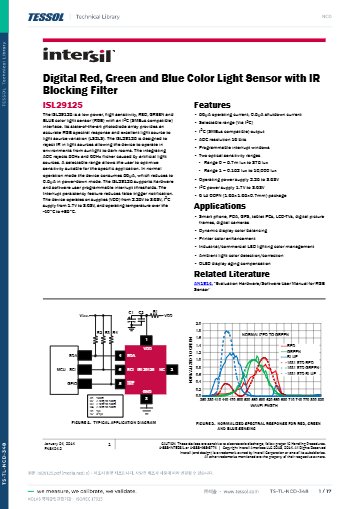

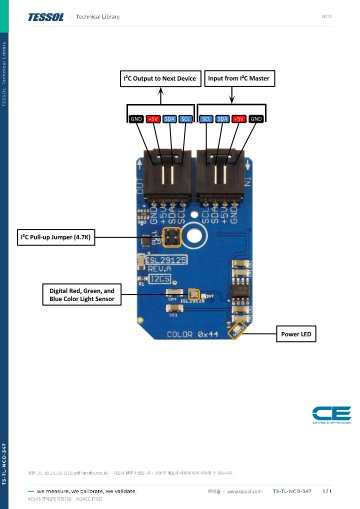

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

3,800,000:1

TCS3472 다이내믹 레인지

1,000,000:1

TCS34903FN · TCS3414 다이내믹 레인지

56 µA

ISL29125 정상 동작 전류

400 kbit/s

TCS3472 · TCS3414 통신 속도

특징

색 검출 칩별
기능 차이

핵심 특징현장에서 달라지는 점
RGB와 IR 동시 측정TCS34903FN은 RGBC와 IR을 함께 읽으므로 광원의 종류와 색 성분을 한 번에 판단할 수 있습니다.
IR 차단 필터TCS3472와 ISL29125는 IR을 걸러 색을 읽어 햇빛과 실내 조명이 섞인 환경에서도 색 값이 안정됩니다.
어두운 유리 뒤 동작TCS3472는 감도가 높아 어두운 유리 뒤에 설치해도 동작하므로 외장 디자인의 제약을 줄입니다.
AC 깜박임 제거TCS3414는 내부 필터가, ISL29125는 적분형 ADC가 조명 깜박임을 걸러 측정값 요동을 줄입니다.
인터럽트 기능설정한 임계값을 넘으면 인터럽트 신호를 출력하므로 호스트가 계속 값을 읽지 않아도 색 변화를 감지할 수 있습니다.
인터럽트 지속 기능조건이 일정 횟수 이어질 때만 알림을 내 순간 노이즈로 인한 잘못된 알림을 줄입니다.

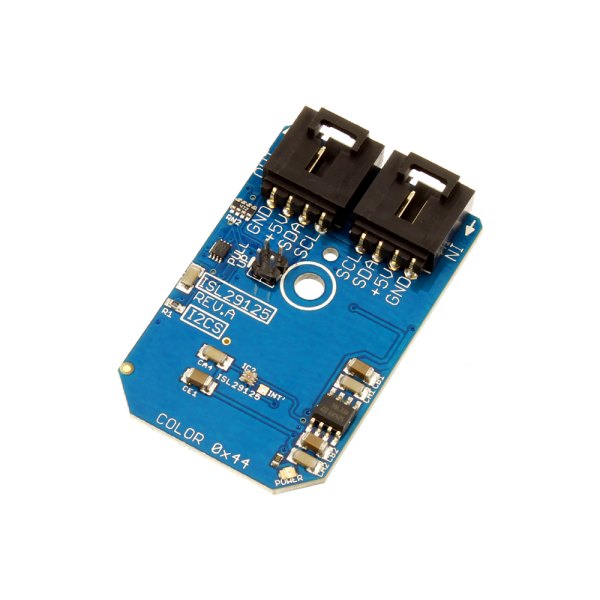

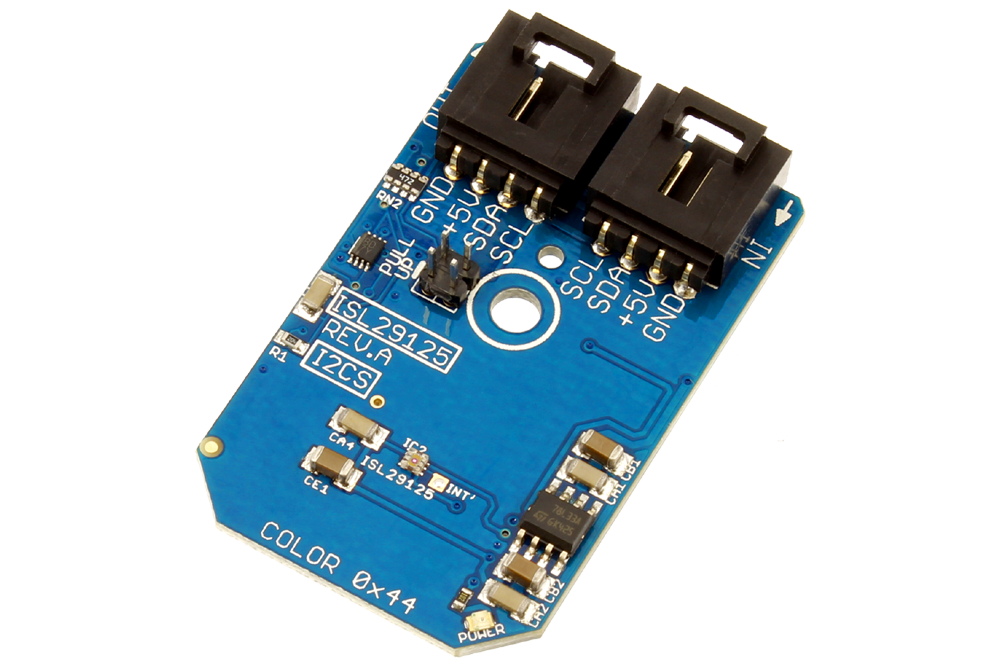

NCD PR7-21 - 색상 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
색상 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

칩 선택

검출 방식과
감도 선택 기준

TCS3472는 RGB와 클리어 채널을 나눠 읽고 3,800,000:1의 다이내믹 레인지를 가지며, TCS34903FN은 원형 분할 RGBC 포토다이오드로 높은 감도를 얻습니다. ISL29125는 범위 0이 5.7m lux ~ 375 lux, 범위 1이 0.152 lux ~ 10,000 lux로 나뉘어 밝기에 따라 범위를 전환합니다.

RGB LED 백라이트의 색 일관성 관리

백라이트 앞에 센서를 두고 RGB 값을 피드백하면 LED의 밝기와 색 편차를 보정해 디스플레이 색 영역을 일정하게 맞출 수 있습니다. 조명의 색온도와 조도를 함께 측정하는 용도도 같은 구성으로 처리할 수 있습니다.

버스 구성

I2C 주소와
소비 전류

시작 주소는 TCS34903FN과 TCS3414가 0x39, TCS3472가 0x29, ISL29125가 0x44입니다. TCS34903FN과 TCS3414는 주소가 같아 한 버스에서 겹치므로 둘을 함께 쓰려면 버스를 나누세요. ISL29125는 정상 동작 때 56 µA를 소비하고 파워다운 모드에서는 0.5 µA로 내려갑니다.

사양

4종 모델의
컬러 센서 사양

항목PR9-25PR7-24PR7-22PR7-21
센서 부품TCS34903FNTCS3472TCS3414ISL29125
검출RGBC + IRRGB + 클리어16비트 디지털 컬러RGB
I2C 시작 주소0x390x290x390x44

모델별 세부 사양

항목사양
PR9-25 TCS34903FN 포토다이오드원형 분할 RGBC
PR9-25 TCS34903FN 다이내믹 레인지1,000,000:1
PR9-25 TCS34903FN 감도고감도
PR7-24 TCS3472 필터IR 차단 필터
PR7-24 TCS3472 다이내믹 레인지3,800,000:1
PR7-24 TCS3472 통신 속도최대 400 kbit/s (I2C Fast Mode)
PR7-24 TCS3472 설치 조건어두운 유리 뒤 동작
PR7-24 TCS3472 규격RoHS 준수
PR7-22 TCS3414 이득 · 적분 시간프로그래머블
PR7-22 TCS3414 다이내믹 레인지1,000,000:1
PR7-22 TCS3414 인터럽트사용자 임계값 설정
PR7-22 TCS3414 조명 깜박임내부 필터로 AC 깜박임 제거
PR7-22 TCS3414 출력 · 통신16비트 디지털 출력 · 400 kHz
PR7-22 TCS3414 규격RoHS 준수
PR7-21 ISL29125 ADC16비트
PR7-21 ISL29125 필터IR 차단 필터 · 50 / 60 Hz 깜박임 제거
PR7-21 ISL29125 범위 05.7m lux ~ 375 lux
PR7-21 ISL29125 범위 10.152 lux ~ 10,000 lux
PR7-21 ISL29125 인터럽트프로그래머블 인터럽트 윈도우
PR7-21 ISL29125 소비 전류정상 동작 56 µA · 파워다운 0.5 µA

시리즈 공통 사양

항목사양
동작 전원5 VDC
커넥터4핀 I2C 미니 모듈 커넥터
폼팩터I2C 미니 모듈
포함 케이블3인치(76 mm) I2C 케이블
호스트 연결NCD I2C 쉴드 · 어댑터(별매)

활용 분야

색과 조도를
측정하는 현장

  • RGB LED 백라이트 제어 — 백라이트의 색과 밝기를 일정하게 유지합니다.
  • 디스플레이 색 보정 — 백라이트 강도와 색 영역을 측정값으로 맞춥니다.
  • 조명 색온도 측정 — 광원의 색온도와 조도를 함께 읽습니다.
  • 산업 공정 · 의료 진단 장비 — 색 상태를 판독하는 장비에 적용합니다.

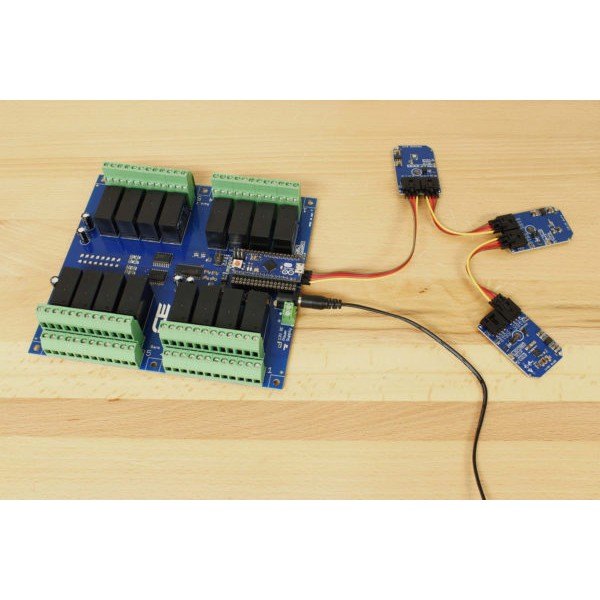

NCD PR7-21 - 다채널 릴레이 보드에 센서 모듈 세 개를 연결한 모습
다채널 릴레이 보드에 센서 모듈 세 개를 연결한 모습

선택 가이드

현장 조건에 맞는
컬러 센서 선택

이럴 때 (현장 조건)권장 모델선택 이유
색과 조도를 함께 보고 IR도 읽을 때PR9-25RGBC + IR을 함께 읽고 다이내믹 레인지가 1,000,000:1입니다.
어두운 곳에서 고감도가 필요할 때PR7-243,800,000:1의 다이내믹 레인지에 어두운 유리 뒤에서도 동작합니다.
이득과 적분 시간을 직접 정할 때PR7-22프로그래머블 이득과 AC 깜박임 필터, 인터럽트 임계값을 갖춥니다.
햇빛과 실내 조명이 섞인 환경에서 소비 전류를 낮출 때PR7-21IR 차단 필터에 파워다운 모드 0.5 µA를 갖춥니다.

구성·옵션

구성품과
별도 준비물

항목내용
품번PR9-25(TCS34903FN) · PR7-24(TCS3472) · PR7-22(TCS3414) · PR7-21(ISL29125)
구성품I2C 미니 모듈 · 3인치(76 mm) 4선 I2C 케이블
옵션모델 4종 중 선택
별도 준비물호스트 보드에 맞는 NCD I2C 쉴드 또는 어댑터

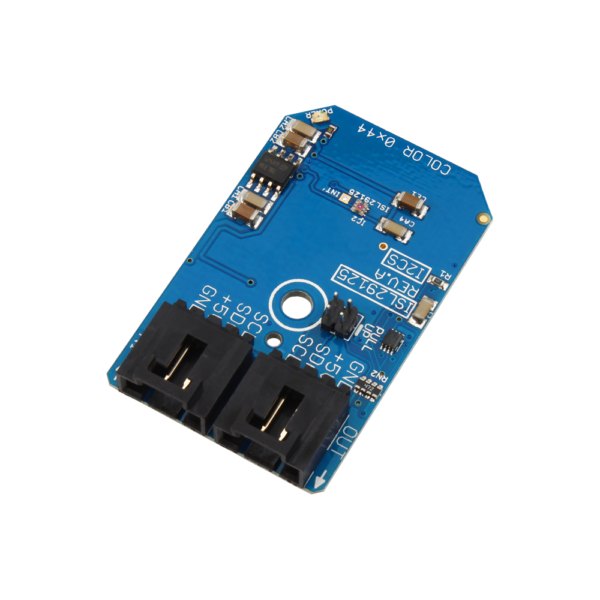

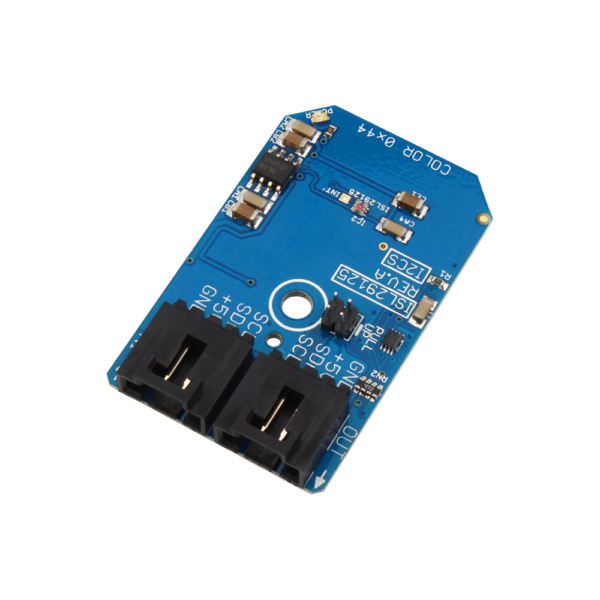

NCD PR7-21 - 기판 뒷면의 커넥터와 색상 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 색상 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

컬러 센서와 함께 보는
광 센서 모듈
