NCD PR46-15 1채널 0-10V DAC I2C 디지털-아날로그 변환기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR46-15는 I2C 명령으로 받은 12비트 값을 0-10V 전압으로 출력하는 1채널 DAC 모듈(0-10V 디지털-아날로그 변환기)입니다. MCP4725가 만든 0-5V를 온보드 전원 부스트와 레일 투 레일 연산 증폭기가 0-10V로 올려 밸브, 조명, 교정 장비를 전압으로 제어합니다.

12비트 분해능이 4,096단계의 전압을 만들고 출력 정확도는 0-10V 전 구간에서 ±1%입니다. 최대 3.4 Mbps의 고속 I2C를 지원해 설정값을 빠르게 갱신합니다. 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

4,096단계

12비트 출력 분해능

0-10V

증폭해 출력하는 전압

±1%

0-10V 구간 출력 정확도

3.4 Mbps

최대 I2C 통신 속도

특징

5 V 신호를
10 V로 올려 출력

핵심 특징현장에서 달라지는 점
12비트 출력4,096단계로 전압을 나누므로 밸브 개도나 조광 밝기를 세밀하게 조정합니다.
0-10V 증폭DAC의 0-5V를 증폭해 산업용 0-10V 입력에 별도 증폭 회로 없이 연결할 수 있습니다.
온보드 전원 부스트5 VDC 전원만 공급해도 10V 출력에 필요한 전압을 보드 안에서 만듭니다.
레일 투 레일 증폭출력이 0 V와 최대 전압 끝까지 도달하므로 전 범위를 제어에 사용합니다.
3가지 I2C 속도 모드100 kbps, 400 kbps, 3.4 Mbps 모드 중 호스트에 맞는 속도를 선택할 수 있습니다.
주소 점퍼점퍼로 I2C 주소를 바꿔 DAC 두 개를 같은 버스에 연결할 수 있습니다.

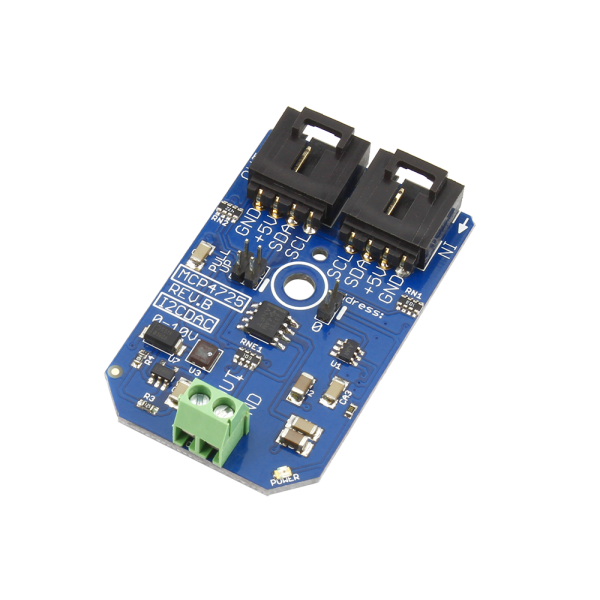

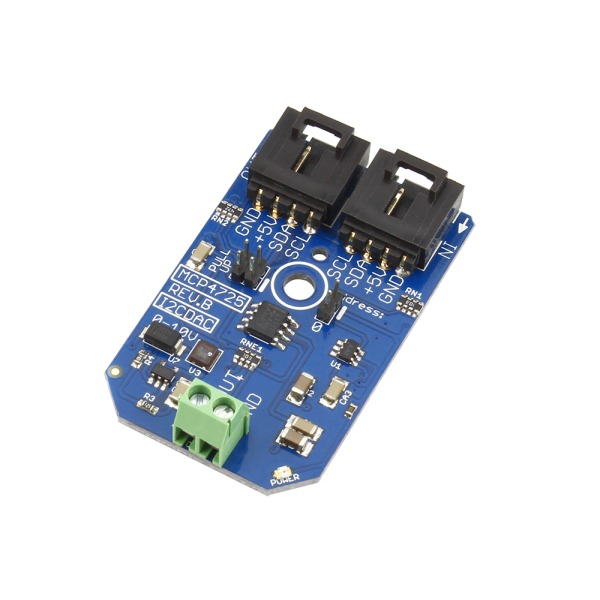

NCD PR46-15 - I2C 커넥터와 출력 단자대가 있는 DAC 변환기 기판
I2C 커넥터와 출력 단자대가 있는 DAC 변환기 기판

출력 계산

출력 단계와
설정값 계산

12비트 DAC의 출력은 설정값 0~4095를 전체 0-10V에 나눈 값입니다. 한 단계가 약 2.44 mV에 해당하므로 5 V를 만들려면 설정값을 2048로 지정합니다. 정확도 ±1%는 최대 출력 기준 약 100 mV 범위의 편차를 뜻하므로 정밀한 전압이 필요하면 멀티미터로 출력을 확인하세요.

버스 하나에 DAC 두 개 연결

주소 점퍼를 바꾸면 같은 I2C 버스에서 DAC 컨트롤러 두 개를 구분해 제어하므로 밸브와 조명처럼 출력이 둘 필요한 설비를 호스트 한 대로 운용할 수 있습니다. 통신 속도는 호스트가 지원하는 모드에 맞춰 선택하세요.

사양

PR46-15
전체 기술 사양

항목사양
NCD 모델PR46-15
채널1채널 0-10V 출력
DACMCP4725, 12비트
출력 단계4,096단계 (12비트)
출력 정확도0-10V 구간 ±1%
출력단온보드 전원 부스트, 레일 투 레일 연산 증폭기 (DAC 0-5V를 0-10V로 증폭)
통신 속도최대 3.4 Mbps
I2C 모드100 kbps, 400 kbps, 3.4 Mbps
주소 설정주소 점퍼로 변경, 두 대가 같은 버스 공유
전원 · 연결5 VDC, 4핀 I2C 미니 모듈 커넥터 (입력과 출력)
구성품0-10V DAC 미니 모듈, I2C 케이블 (76 mm)

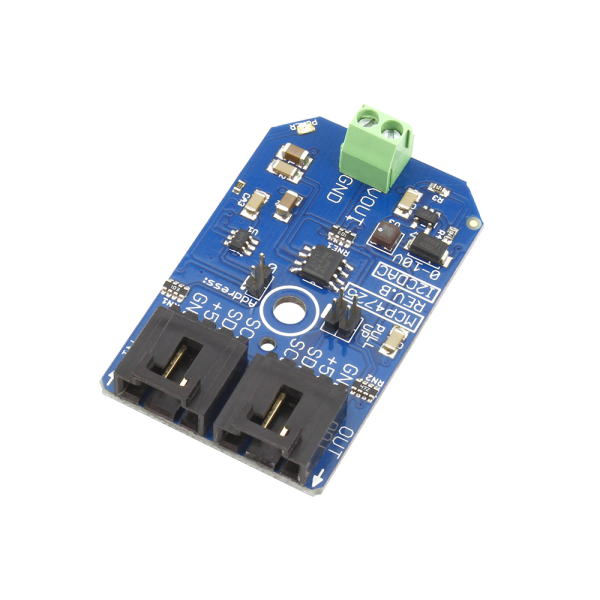

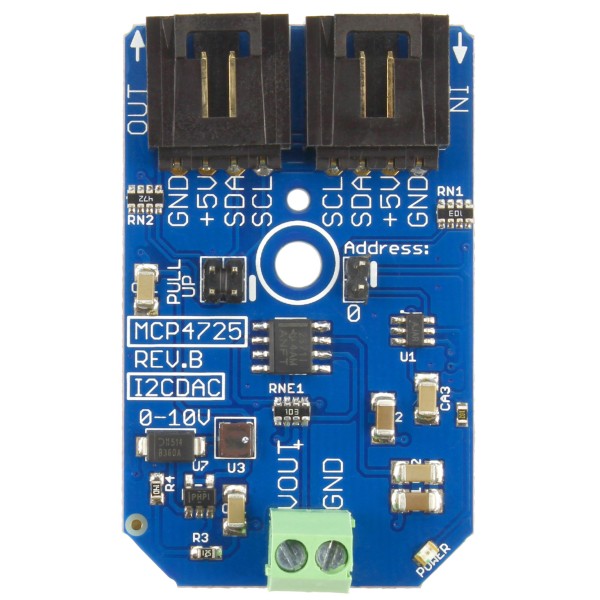

NCD PR46-15 - 칩과 출력 단자 표기가 보이는 DAC 기판 윗면
칩과 출력 단자 표기가 보이는 DAC 기판 윗면

활용 분야

전압 신호로 제어하는
현장

  • 센서 교정 장비 — 기준 전압을 출력해 아날로그 입력 장치의 응답을 시험합니다.
  • 밸브 컨트롤러 — 0-10V 개도 신호로 밸브 열림 정도를 조절합니다.
  • 스프링클러·조명 — 0-10V 조광 입력을 가진 기구의 밝기를 제어합니다.
  • 데이터 수집 장비 — 시험 설비에 아날로그 출력을 추가합니다.

선택 가이드

PR46-15가 맞는
사용 조건

전압으로 제어하는 장비에는 이 모듈이 맞습니다. 전압을 읽어 들이는 용도라면 ADC 입력 모듈을, 전류 루프 출력이 필요하면 4-20 mA 송신기를 선택하세요.

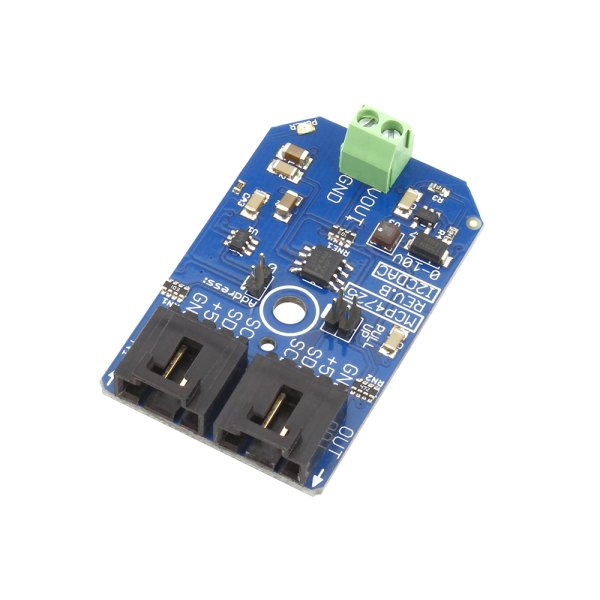

NCD PR46-15 - 반대 방향에서 본 DAC 변환기 기판 모습
반대 방향에서 본 DAC 변환기 기판 모습

구성·옵션

구성품과
별도 준비 품목

  • 구성품 — 0-10V DAC 미니 모듈과 I2C 케이블.
  • 별도 준비 — NCD 호스트용 I2C 쉴드 또는 어댑터.

제품 상세 이미지

NCD PR46-15 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

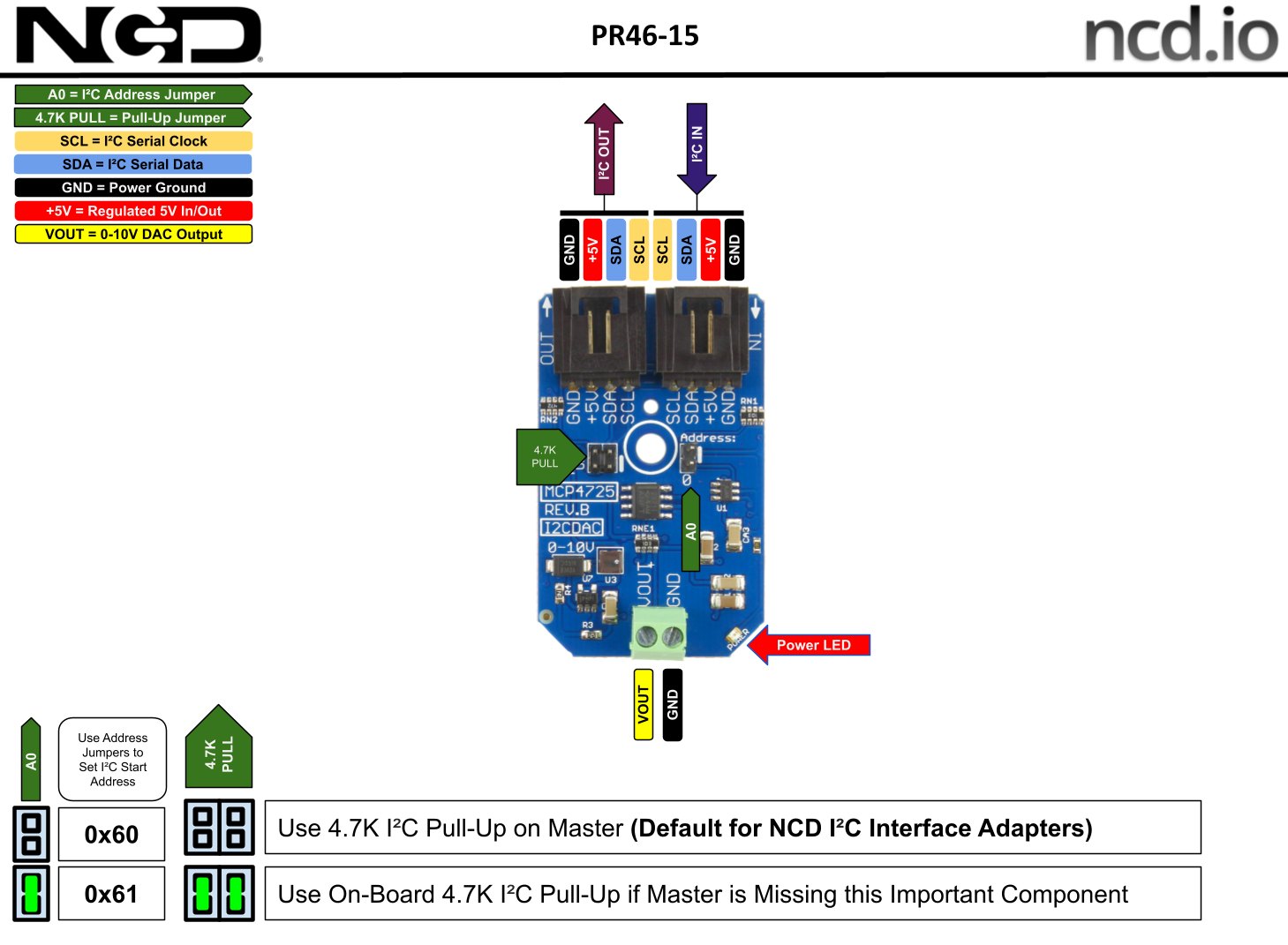

NCD PR46-15 - DAC 변환기 기판의 I2C 주소와 단자 위치 설명도
