NCD PR9-4 AT24HC02C 256바이트 EEPROM I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR9-4는 AT24HC02C 칩을 얹은 256바이트 EEPROM I2C 미니 모듈(직렬 비휘발성 메모리)입니다. 전기적으로 지우고 다시 기록하는 2048비트 메모리에 설정값과 보정 계수를 저장하므로 전원이 꺼져도 값이 남아야 하는 센서·제어 장치에 적합합니다.

쓰기 100만 회의 신뢰성을 갖추고 양방향 데이터 전송 프로토콜로 읽고 기록하며, 한 I2C 버스에 최대 8개까지 계단식으로 연결할 수 있습니다. 4핀 플러그를 꽂아 사용하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

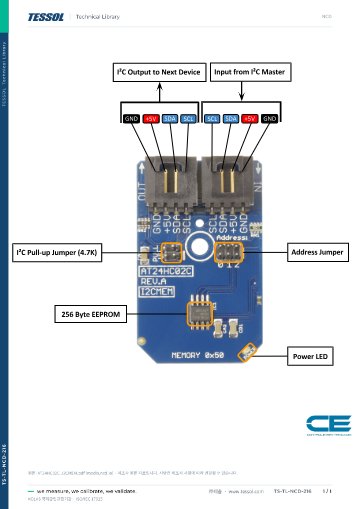

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

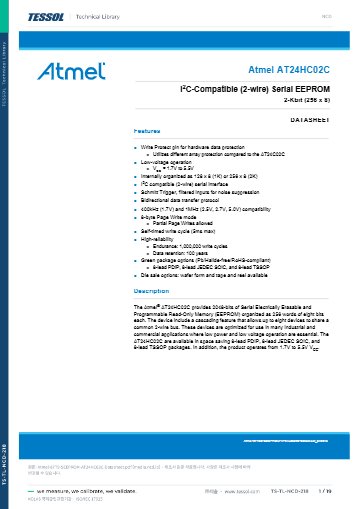

데이터시트와 도면

소프트웨어와 코드

256바이트

2048비트 메모리 용량

100만 회

쓰기 주기 신뢰성

0x50

I2C 시작 주소

5 VDC

I2C 버스 전원

특징

작지만 수명이 긴
비휘발성 메모리

핵심 특징현장에서 달라지는 점
I2C 양방향 통신양방향 데이터 전송 프로토콜로 읽고 기록하므로 기존 I2C 버스에 배선만 추가해 메모리를 늘릴 수 있습니다.
256바이트 용량2048비트를 8비트 단위 256워드로 나눠 설정값과 계수 같은 작은 데이터를 담습니다.
쓰기 100만 회쓰기 주기 100만 회의 신뢰성으로 설정 변경이 잦은 장치에서도 수명 여유를 확보합니다.
계단식 확장한 I2C 버스에 최대 8개 장치를 함께 연결해 용량을 단계적으로 늘릴 수 있습니다.
납땜 없는 연결4핀 플러그를 I2C 버스에 바로 꽂아 사용하므로 시제품 단계의 배선 작업 시간이 줄어듭니다.
풀업 저항 선택자체 I2C 포트에서는 온보드 4.7K 점퍼로 풀업 저항을 선택할 수 있습니다.

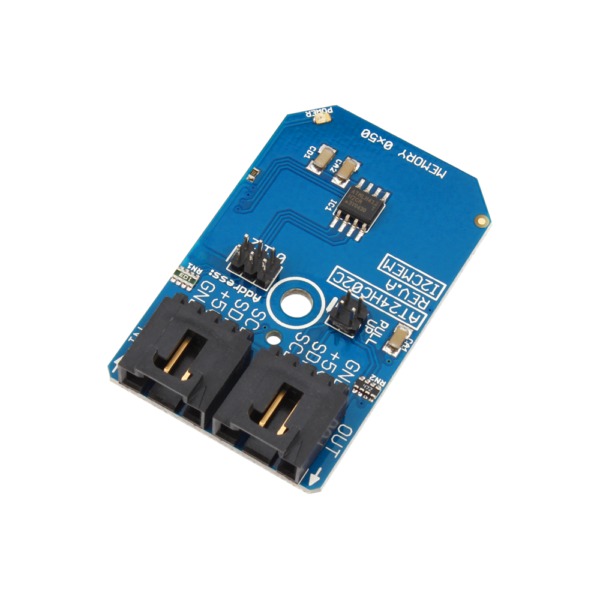

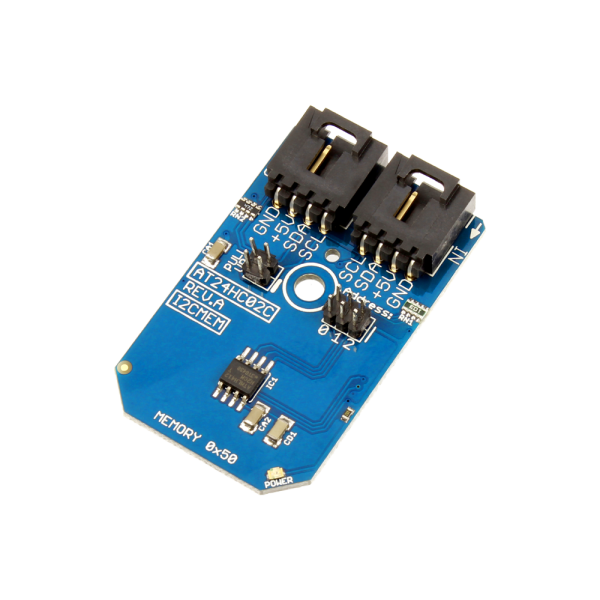

NCD PR9-4 - I2C 커넥터와 메모리 칩이 보이는 미니 모듈
I2C 커넥터와 메모리 칩이 보이는 미니 모듈

용량·수명

용량 배분과
쓰기 횟수 관리

모듈 하나는 256바이트이므로 최대 8개를 연결하면 총 2,048바이트가 됩니다. 쓰기 횟수는 100만 회로 정해져 있어 설정값처럼 가끔 바꾸는 데이터에는 여유가 크지만, 로그처럼 계속 갱신하는 용도는 같은 주소에 반복해서 기록하지 않도록 기록 위치를 순환시키세요.

기록 위치를 순환시키는 방식

계수나 일련번호는 한 번 기록한 뒤 읽기만 하면 수명이 사실상 문제가 되지 않습니다. 반복 갱신이 필요한 값은 여러 주소에 번갈아 기록해 특정 주소에 쓰기가 몰리지 않게 합니다.

연결 구성

시작 주소와
보드별 쉴드

기본 I2C 시작 주소는 0x50입니다. 호스트 보드에 따라 쉴드가 달라지며 Arduino Uno에는 Arduino Uno I2C Shield, Raspberry Pi 2·3에는 I²C 인터페이스 어댑터, ESP8266에는 Adafruit Huzzah ESP8266 I2C Shield, Particle Photon에는 Photon WiFi I2C Shield를 사용합니다.

사양

AT24HC02C 모듈
메모리·전원 사양

항목사양
NCD 모델PR9-4
칩AT24HC02C
메모리 종류직렬 비휘발성 EEPROM (전기적 소거·기록)
I2C 시작 주소0x50
용량256바이트 (2048비트, 8비트 단위 256워드)
구성256×8 (2K)
프로토콜양방향 데이터 전송
쓰기 횟수1,000,000회
전원 · 연결5 VDC · 4핀 I2C 미니 모듈 커넥터
버스 공유계단식 최대 8개 장치
풀업 저항온보드 4.7K 점퍼 선택
구성품I2C 미니 모듈 · 76 mm 4선 I2C 케이블
호환 호스트 (NCD 쉴드·어댑터)Arduino Micro · Nano · Uno · Due, Banana Pi, BeagleBone, Bluz, C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon · Electron, Onion Omega, PyCom WiPy · WiPy2 · LoPy, Raspberry Pi · Pi 2/3 · Pi Zero, USB-I2C 변환기, BridgeX5

활용 분야

작은 데이터를 보존하는
현장

  • 설정값 보관 — 전원이 꺼져도 남겨야 하는 설정을 저장합니다.
  • 보정 계수 저장 — 센서 보정 값을 넣어 두고 부팅할 때 다시 읽습니다.
  • 모듈 정보 기록 — 일련번호처럼 작은 정보를 장치와 함께 보관합니다.

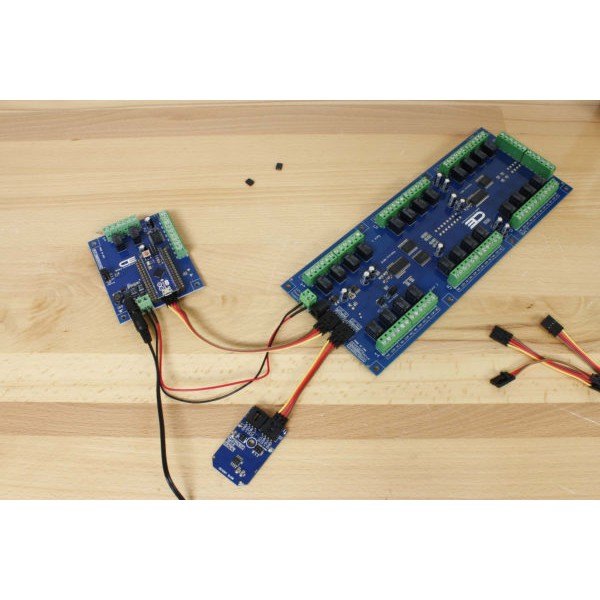

NCD PR9-4 - 릴레이 보드와 컨트롤러에 메모리 모듈을 연결한 모습
릴레이 보드와 컨트롤러에 메모리 모듈을 연결한 모습

선택 가이드

호스트 보드에 맞는
NCD I2C 쉴드

이럴 때 (연결할 보드)필요한 쉴드선택 이유
Arduino Uno에 연결할 때Arduino Uno I2C Shield쉴드에 4핀 I2C 포트가 있어 케이블로 바로 연결합니다.
Raspberry Pi 2·3에 연결할 때Raspberry Pi 2/3 I²C 인터페이스 어댑터핀 헤더에 꽂아 4핀 포트로 변환합니다.
ESP8266을 호스트로 쓸 때Adafruit Huzzah ESP8266 I2C ShieldHuzzah 보드에 맞춘 쉴드와 통합 USB를 사용합니다.
Particle Photon에 연결할 때Particle Photon WiFi I2C ShieldPhoton 보드에 맞춘 I2C 쉴드입니다.

구성·옵션

구성품과
별매 품목

  • 구성품 — I2C 미니 모듈, 76 mm I2C 케이블.
  • 별매 — 호스트에 맞는 NCD I2C 쉴드.
  • 품번 — PR9-4 (AT24HC02C).

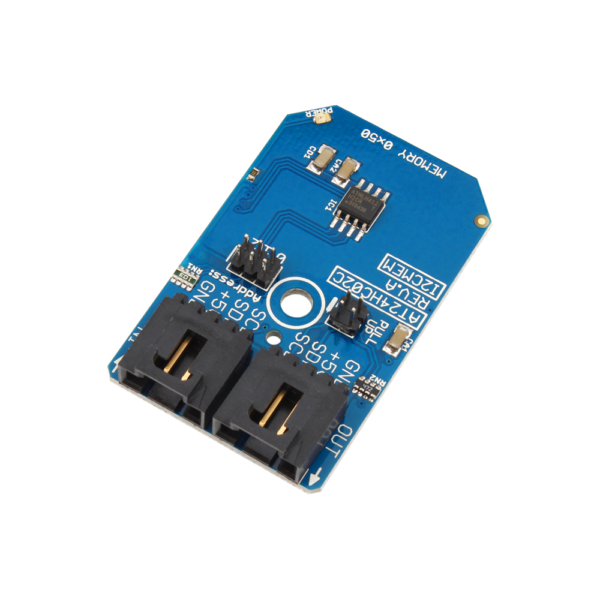

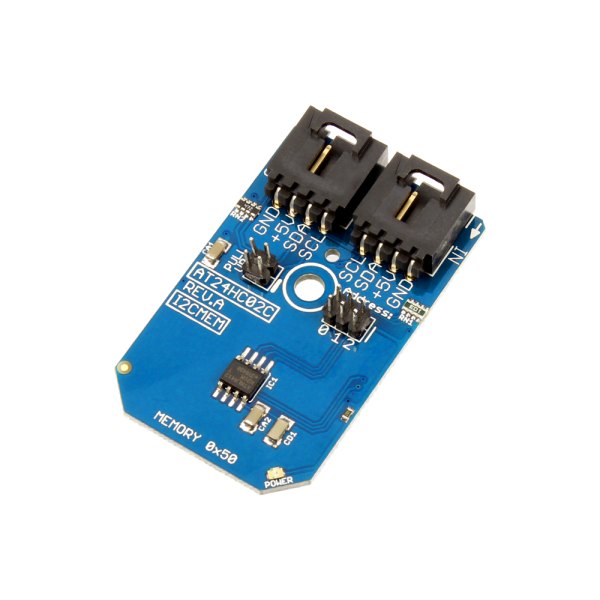

NCD PR9-4 - 커넥터가 위쪽에 있는 메모리 미니 모듈
