NCD PR49-22 입자 광자 및 전자 용 이더넷 오버레이 실드 (베타)

MODEL: PR49-22
브랜드: NCD

제품문의 구매하기

Photon·Electron에
유선 이더넷을 더하는 쉴드

NCD PR49-22 Particle Photon · Electron 이더넷 오버레이 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR49-22는 Particle Photon과 Electron에 W5500 이더넷 칩으로 유선 이더넷을 더하는 오버레이 쉴드(Particle 이더넷 쉴드)입니다. NCD IoT 마더보드에 직접 장착해 DHCP로 IP를 받고 TCP 또는 UDP 소켓으로 데이터를 주고받으며, 현재 베타 버전입니다.

TCP 클라이언트와 서버 두 역할을 모두 지원하고 연장 핀이 외부 연결을 NCD 장치까지 이어 주므로 무선 환경이 불안정한 설비에서 유선 경로를 확보합니다. 하드웨어 구현 계층을 먼저 공개한 베타이므로 Particle 클라우드 통신은 아직 지원하지 않습니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

Wiznet W5500 Particle 샘플 코드 (GitHub)

DHCP

IP 주소 자동 할당

TCP · UDP

소켓 통신 방식

W5500

탑재한 이더넷 칩

4종

올려 쓰는 Particle 계열 보드

특징

무선 대신
유선 경로 확보

핵심 특징	현장에서 달라지는 점
DHCP 연결	네트워크에서 IP 주소를 자동으로 받으므로 설치 현장의 주소 설정 작업이 줄어듭니다.
TCP·UDP 소켓	서버 프로그램의 프로토콜에 맞춰 TCP 또는 UDP로 센서 값을 주고받습니다.
클라이언트·서버 겸용	장치가 먼저 접속하는 방식과 접속을 기다리는 방식 중 현장 네트워크 구성에 맞는 것을 선택할 수 있습니다.
NCD IoT 마더보드 직결	마더보드에 그대로 장착되도록 설계되어 별도 배선 없이 이더넷을 추가합니다.
연장 핀	외부 연결 핀이 NCD 장치까지 확장되어 쉴드를 얹은 뒤에도 주변 장치를 그대로 연결합니다.
GitHub 샘플 코드	NCD GitHub 라이브러리의 작동 코드로 첫 통신 시험을 바로 시작합니다.

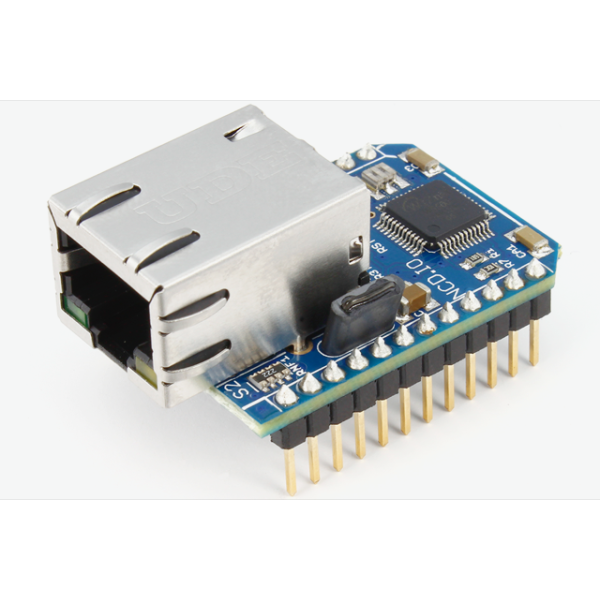

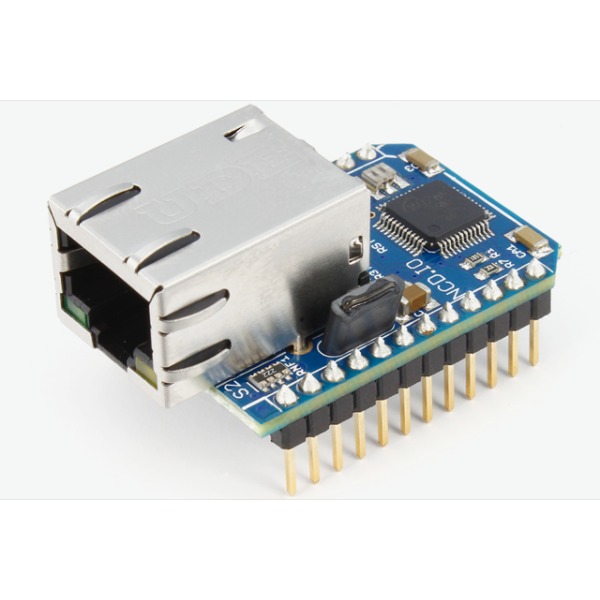

이더넷 포트와 칩이 보이는 이더넷 오버레이 실드

베타 범위

지원 범위와
미지원 항목

이 쉴드는 베타이며 하드웨어 구현 계층을 먼저 공개합니다. DHCP, TCP/IP, TCP 클라이언트·서버, UDP 소켓은 지원하지만 Particle 클라우드 통신은 지원하지 않으므로 클라우드 연동이 필요한 설계에는 적용하지 마세요. PoE도 현재 지원하지 않아 전원은 마더보드에서 받습니다.

소켓 통신으로 서버에 직접 연결

Particle 클라우드를 거치지 않고 자체 TCP 서버에 센서 값을 보내는 구성에 적합합니다. 서버 주소와 포트를 코드에 지정하고, 연결이 끊기면 재접속을 시도하는 로직을 샘플 코드에서 가져와 사용할 수 있습니다.

사용 방법

PR49-22 Particle 이더넷 쉴드
NCD_Ethernet_Overlay 라이브러리 사용

PR49-22는 Particle 커뮤니티 라이브러리 NCD_Ethernet_Overlay로 프로그래밍합니다. 이 라이브러리는 Wiznet의 W5500 라이브러리를 바탕으로 만들어졌으며, 이더넷으로 Particle 클라우드와 통신하는 기능은 지원하지 않습니다.

소프트웨어·도구	하는 일
NCD_Ethernet_Overlay (Particle 라이브러리)	W5500 기반 DHCP·TCP·UDP 소켓 통신
GitHub ControlEverythingCom/Wiznet-W5500-Particle	라이브러리 소스와 examples/usage 예제
Particle CLI	예제 컴파일과 장치 업로드

처음 연결하는 순서

순서	할 일
1	쉴드를 NCD IoT 마더보드에 장착하고 Particle Photon 또는 Electron을 꽂으세요.
2	Particle 개발 환경에서 커뮤니티 라이브러리 NCD_Ethernet_Overlay를 프로젝트에 추가합니다.
3	GitHub 저장소의 examples/usage 예제를 particle compile examples/usage 명령으로 컴파일하세요.
4	예제를 장치에 올린 뒤 서버 주소와 포트를 코드에 지정해 DHCP 접속과 TCP 소켓 통신을 시험합니다.

라이브러리는 이더넷으로 Particle 클라우드와 통신하지 않으므로 자체 TCP 서버와의 소켓 통신으로 구성하세요. PoE도 지원하지 않아 전원은 마더보드에서 받습니다.

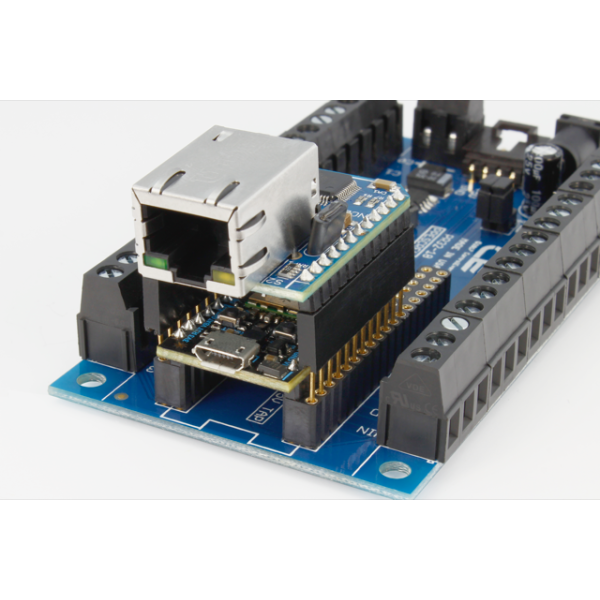

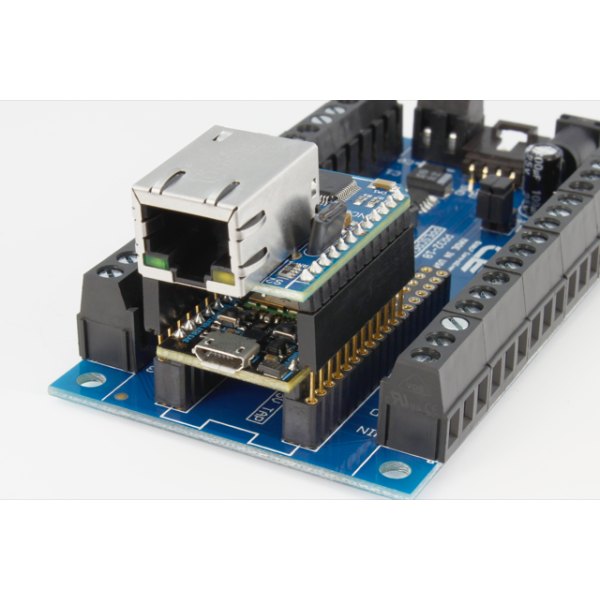

단자대 기판 위에 이더넷 실드를 장착한 모습

사양

PR49-22
전체 기술 사양

항목	사양
호스트	Particle Photon, Electron (RedBear Duo, Bluz 보드에도 장착)
이더넷 칩	W5500
통신	DHCP, TCP/IP, TCP 클라이언트·서버
소켓	TCP, UDP
구성	하드웨어 구현 계층 (베타)
Particle 클라우드 통신	미지원
PoE	미지원
설치	NCD IoT 마더보드에 직접 장착
확장	연장 핀 포함
소프트웨어	NCD GitHub 라이브러리 샘플 코드
구성품	오버레이 쉴드, 연장 핀

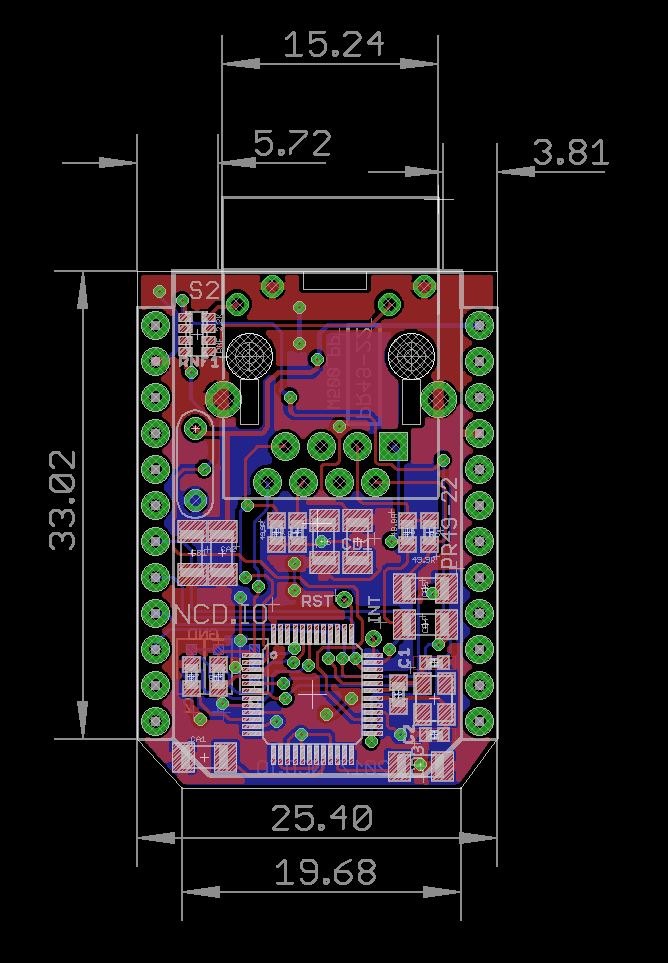

기판의 외형과 장착 홀 치수 도면

활용 분야

유선 연결이
필요한 현장

센서 값 서버 수집 — 현장 센서 값을 TCP 서버로 모아 모니터링합니다.
이더넷 클라이언트 — Particle 보드를 이더넷 클라이언트로 사용해 데이터를 수집합니다.
NCD IoT 장치 LAN 연결 — 유선 LAN으로 NCD IoT 장치를 제어합니다.
베타 검증 — 베타 단계의 유선 연결 구성을 시험하고 검증합니다.

선택 가이드

연결 대상에 맞는
이더넷 장치 선택

Particle 보드에 이더넷을 더하려면 이 쉴드를 선택합니다. Particle 보드가 아닌 NCD IoT 장치를 이더넷에 올리려면 PR49-28 이더넷 인터페이스 어댑터를 선택합니다.

구성·옵션

구성품과
호환 보드

구성품 — 오버레이 쉴드와 연장 핀.
호환 보드 — Particle Photon, Electron, RedBear Duo, Bluz.

제품 상세 이미지

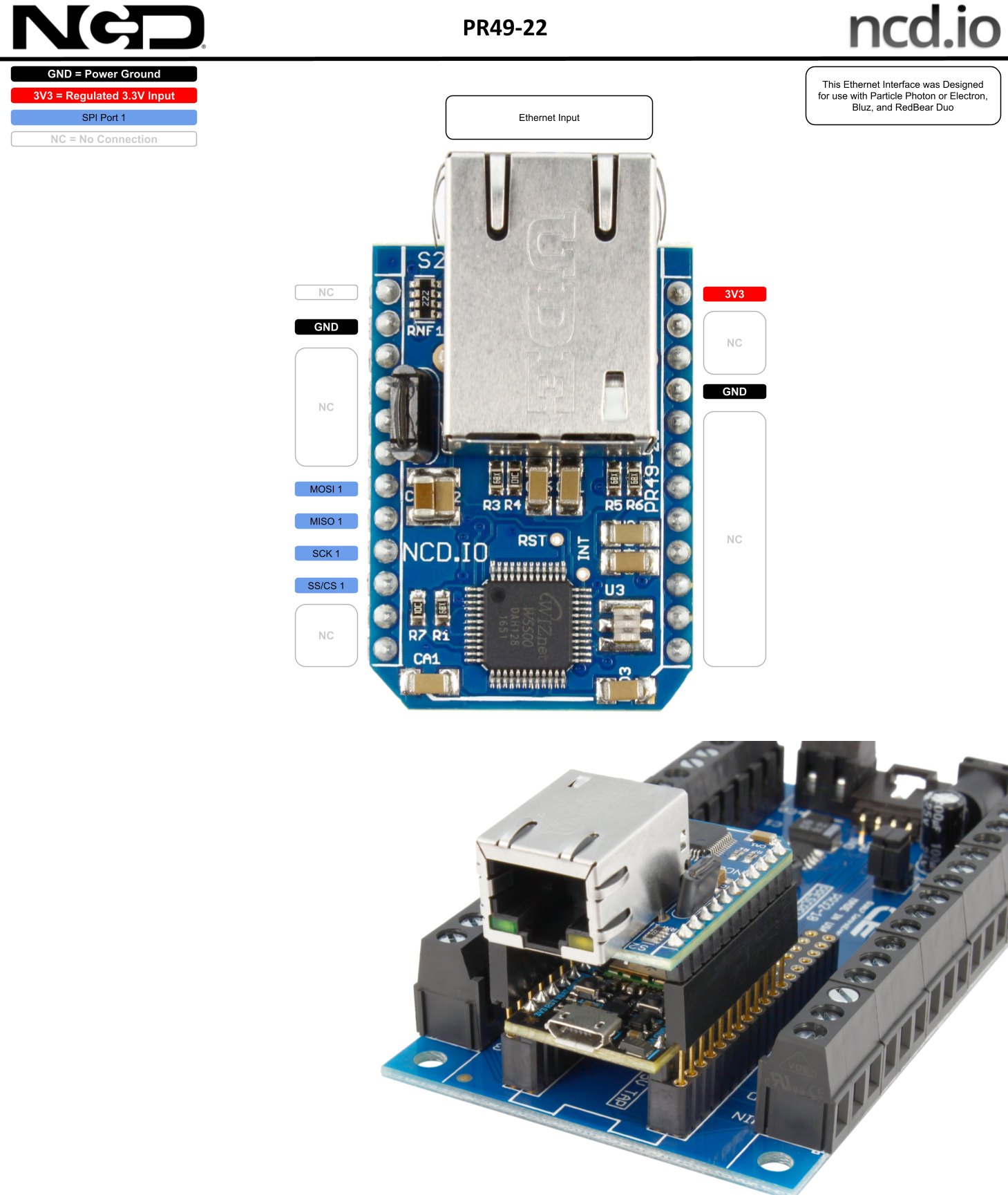

이더넷 실드 기판의 연결부와 장착 모습

PR49-22와 함께 보는
이더넷 연결 장치

PR49-22는 Particle 클라우드와 통신할 수 있습니까?
아니요, 베타 버전이라 Particle 클라우드 통신은 아직 지원하지 않습니다. 자체 TCP 서버와의 소켓 통신으로 설계하세요.
PR49-22 샘플 코드가 있습니까?
네, NCD GitHub 라이브러리에 샘플 코드가 있습니다. DHCP 접속과 소켓 통신 예제부터 시작하세요.
PR49-22는 PoE로 전원을 받을 수 있습니까?
아니요, 현재는 PoE를 지원하지 않습니다. 전원은 NCD IoT 마더보드에서 공급합니다.
PR49-22는 TCP 클라이언트와 서버 중 어느 방식입니까?
둘 다 지원합니다. 장치가 서버에 접속하는 구성과 서버로서 접속을 받는 구성 중 현장에 맞게 선택할 수 있습니다.
PR49-22는 어떤 보드에 장착할 수 있습니까?
Particle Photon, Electron, RedBear Duo, Bluz 보드에 장착할 수 있습니다. NCD IoT 마더보드가 함께 필요합니다.
