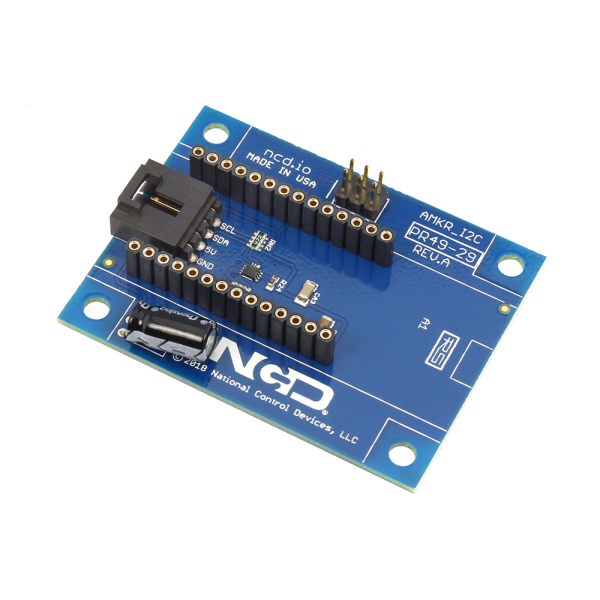

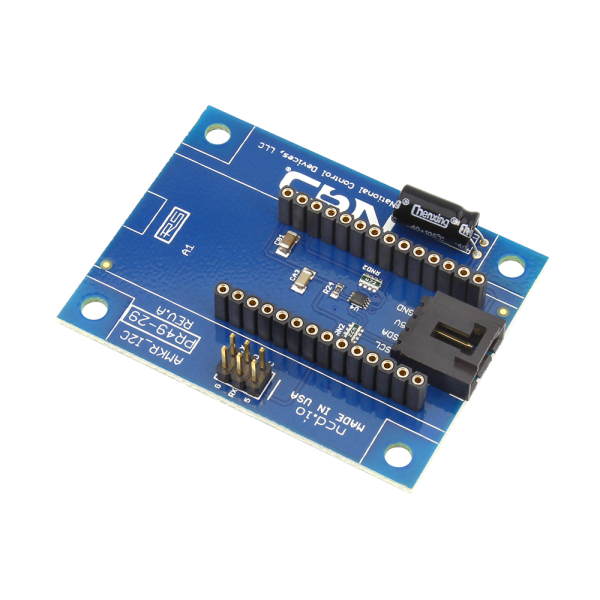

NCD PR49-29 Arduino MKR1000 및 MKR 모듈 용 AMKR I2C 실드

NCD PR49-29 Arduino MKR1000 및 MKR 모듈 용 AMKR I2C 실드

MODEL
PR49-29
브랜드
NCD
제품문의 구매하기

MKR 보드의 I2C 신호를
5 V로 바꿔 주는 쉴드

NCD PR49-29 AMKR I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR49-29는 Arduino MKR1000 WiFi를 포함한 MKR 보드 5종에 온보드 레벨 시프터로 3.3 V를 5 V로 바꾼 I2C 출력 포트를 더하는 AMKR I2C 쉴드(Arduino MKR I2C 쉴드)입니다. NCD I2C 센서와 컨트롤러를 MKR 보드에 바로 연결합니다.

바깥쪽을 향한 비침습 커넥터를 사용하므로 보드 핀 배치를 건드리지 않고 외부 장치를 연결할 수 있으며, I2C 장치도 제한 없이 늘릴 수 있습니다. 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

+5 V

레벨 시프트된 I2C 포트

3.3 → 5 V

온보드 레벨 시프터 변환

MKR 5종

호환하는 Arduino MKR 보드

무제한

I2C 장치 확장 수

특징

전압을 변환해
NCD 센서를 연결

핵심 특징현장에서 달라지는 점
온보드 레벨 시프터3.3 V 신호를 5 V I2C로 바꾸므로 5 V 기준의 NCD 장치를 별도 변환 부품 없이 연결합니다.
+5 V I2C 포트외부 센서와 컨트롤러용 I2C 출력 포트가 생겨 MKR 보드의 활용 범위가 넓어집니다.
바깥 향 비침습 커넥터보드 핀을 가리지 않고 바깥쪽으로 장치를 연결하므로 쉴드 아래의 다른 신호선 접근을 유지합니다.
Wi-Fi to I2CMKR1000 WiFi와 조합해 Wi-Fi로 I2C 장치를 읽고 제어하는 구성을 만듭니다.
셀룰러 to I2CMKR GSM 1400과 조합해 유선망이 없는 현장의 I2C 센서 값을 셀룰러로 전송합니다.
LoRa to I2CMKR WAN 1300과 조합해 넓은 현장의 I2C 장치를 LoRa로 연결합니다.

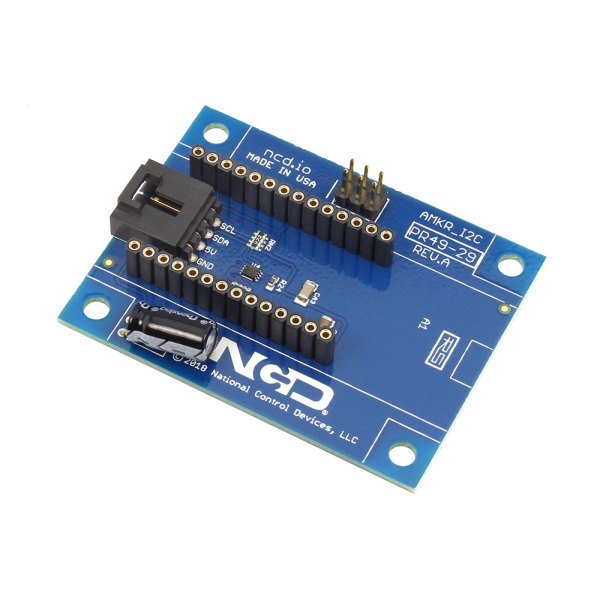

NCD PR49-29 - I2C 커넥터와 핀 소켓이 있는 MKR 실드 기판 모습
I2C 커넥터와 핀 소켓이 있는 MKR 실드 기판 모습

통신 구성

MKR 보드별
통신 구성 선택

쉴드 자체는 통신 기능이 없고 올려 둔 MKR 보드의 통신 방식이 그대로 I2C 장치의 전송 경로가 됩니다. 사용 장소의 네트워크 조건을 먼저 정한 뒤 보드를 고르세요.

MKR 보드별 전송 경로

Wi-Fi 구역이면 MKR1000 WiFi, 유선망이 없는 야외면 MKR GSM 1400, 넓은 부지의 저전력 전송이면 MKR WAN 1300을 선택합니다. 어느 보드든 I2C 장치마다 주소가 서로 달라야 하므로 같은 계열 센서를 여러 개 사용할 때 주소 설정을 먼저 점검합니다.

사양

AMKR I2C 쉴드
상세 사양

항목사양
호환 보드MKR1000 WiFi, MKR ZERO, MKR GSM 1400, MKR WAN 1300, MKR FOX 1200
I2C 출력레벨 시프트된 +5 V 포트
레벨 시프터3.3 V → 5 V 온보드
커넥터바깥으로 향한 비침습 커넥터
I2C 장치 확장제한 없이 추가 (장치마다 I2C 주소 상이)
통신 구성MKR1000 WiFi: Wi-Fi to I2C, MKR GSM 1400: 셀룰러 to I2C, MKR WAN 1300: LoRa to I2C
구성품AMKR I2C 쉴드, I2C 케이블 (152 mm)

활용 분야

MKR 기반 원격
센싱 현장

  • Wi-Fi 원격 센싱 — MKR1000 WiFi로 사무실과 공장 내부의 센서 값을 수집합니다.
  • 셀룰러 구간 센서 — MKR GSM 1400으로 유선망이 없는 위치의 I2C 센서를 연결합니다.
  • LoRa 현장 장치 — MKR WAN 1300으로 넓은 부지의 I2C 장치를 묶습니다.
  • 릴레이·디지털 I/O 확장 — 릴레이 컨트롤러와 입출력 모듈을 I2C로 연결합니다.
  • 환경 센서 — 조도, 가스, 온습도 센서를 한 포트에 연결해 운용합니다.

선택 가이드

통신 방식에 맞는
MKR 보드 구성

이럴 때 (현장 조건)권장 보드선택 이유
Wi-Fi 환경에서 I2C 장치를 연결할 때MKR1000 WiFiMKR1000 WiFi와 조합해 Wi-Fi to I2C 구성을 만듭니다.
유선망 없이 셀룰러로 전송할 때MKR GSM 1400MKR GSM 1400과 조합해 셀룰러 to I2C 구성을 만듭니다.
넓은 부지에서 저전력으로 전송할 때MKR WAN 1300MKR WAN 1300과 조합해 LoRa to I2C 구성을 만듭니다.
일반 MKR 보드로 I2C만 확장할 때MKR ZERO · MKR FOX 1200쉴드가 호환되는 나머지 MKR 보드입니다.

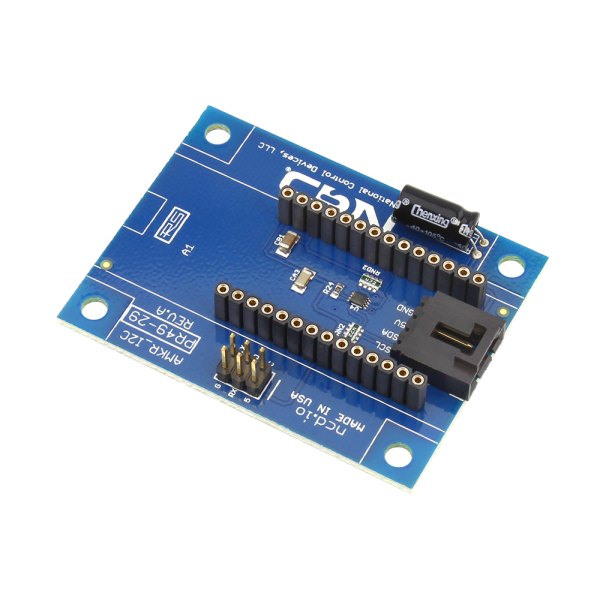

NCD PR49-29 - 반대 방향에서 본 MKR 실드 기판과 핀 배열 모습
반대 방향에서 본 MKR 실드 기판과 핀 배열 모습

구성·옵션

구성품과
별도 준비 품목

  • 구성품 — AMKR I2C 쉴드와 I2C 케이블.
  • 별도 준비 — Arduino MKR 보드(MKR1000 WiFi 등)와 연결할 NCD I2C 장치.

제품 상세 이미지

NCD PR49-29 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

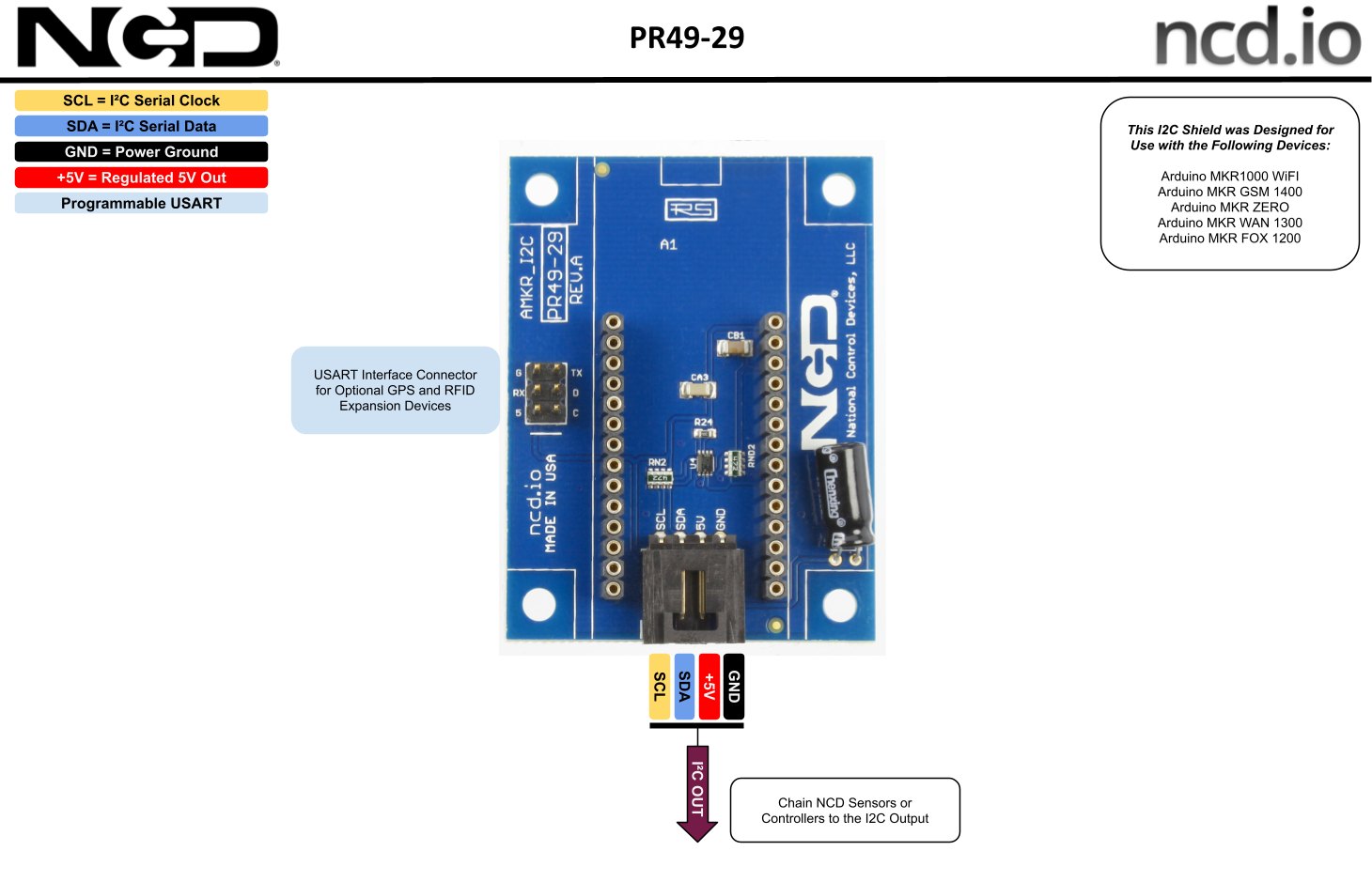

NCD PR49-29 - I2C 실드 기판의 연결 단자 위치 설명도
I2C 실드 기판의 연결 단자 위치 설명도
