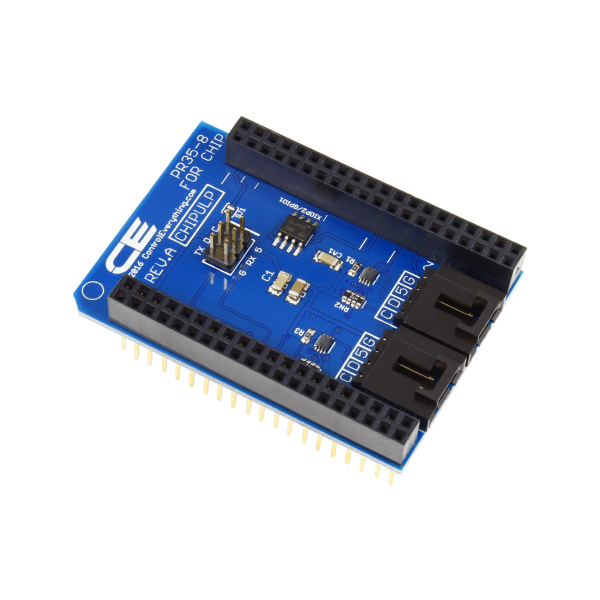

NCD PR35-21 듀얼 I2C 인터페이스 포트가있는 CHIP 용 I2C 쉴드

NCD PR35-21 듀얼 I2C 인터페이스 포트가있는 CHIP 용 I2C 쉴드

MODEL
PR35-21
브랜드
NCD
제품문의 구매하기

C.H.I.P.에
I2C 포트 2개를 더하는 쉴드

NCD PR35-21 C.H.I.P. 듀얼 I2C 쉴드

견적 받기

NCD 국내 정식 공급 파트너

NCD PR35-21은 C.H.I.P.와 Pocket C.H.I.P.에 I2C 포트 2개를 추가하는 듀얼 I2C 쉴드(C.H.I.P. I2C Shield)입니다. 온보드 전원 제어 회로가 포트 전원을 켜고 끄므로 배터리 구동 장치의 센서와 컨트롤러 연결을 단순하게 구성합니다.

포트 전원은 XIOP2 / GPIO01 핀으로 제어하므로 센서를 사용하지 않는 구간에는 전원을 차단해 소비 전력을 줄입니다. 쉴드 위쪽 CHIP 소켓에는 다른 쉴드를 다시 장착할 수 있으며, 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

2개

센서와 컨트롤러용 I2C 포트

XIOP2

포트 전원 제어 핀

2종

C.H.I.P.와 Pocket C.H.I.P.

소켓 적층

위쪽 CHIP 소켓으로 쉴드 추가

특징

포트 전원까지
제어하는 쉴드

핵심 특징현장에서 달라지는 점
I2C 포트 2개센서와 컨트롤러를 두 포트에 나눠 연결하므로 C.H.I.P. 한 대에서 장치 구성을 확장합니다.
온보드 포트 전원 제어XIOP2 / GPIO01로 포트 전원을 켜고 끄므로 대기 중인 센서의 전력 소비를 줄입니다.
배터리 장치 적합필요한 시점에만 센서에 전원을 공급하므로 배터리 구동 시간을 늘리는 설계에 알맞습니다.
nodeLynk 마스터 어댑터체인에 연결한 릴레이, 센서, PWM 드라이버, 4-20 mA ADC를 I2C로 제어합니다.
CHIP 소켓 적층쉴드 위쪽의 CHIP 소켓으로 다른 쉴드를 장착해 기능을 더합니다.
케이블 연결포함된 I2C 케이블로 납땜 없이 센서 모듈을 연결합니다.

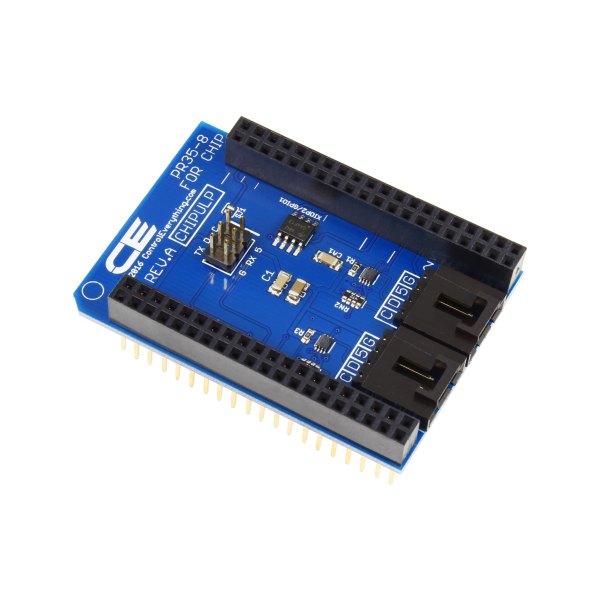

NCD PR35-21 - 이중 I2C 포트가 보이는 파란색 쉴드 기판
이중 I2C 포트가 보이는 파란색 쉴드 기판

전원 관리

미사용 포트 전원을
차단하는 방법

포트 전원은 XIOP2 / GPIO01 핀으로 제어하며, XIOP2 / GPIO1을 Low로 설정하면 I2C 포트 전원이 꺼집니다. 측정 주기가 긴 배터리 장치는 측정 직전에 핀을 올려 센서를 깨우고 측정 후 다시 내리는 순서로 프로그램을 작성하세요.

체인 구성

nodeLynk 체인에
장치 추가

I2C 체인으로 장치 확장

이 쉴드는 nodeLynk 마스터 어댑터 역할을 겸하므로 릴레이, 센서, PWM 드라이버, 4-20 mA ADC를 체인으로 이어 하나의 I2C 버스에서 제어합니다. 포트가 2개라서 센서 계열과 제어 계열을 나눠 연결하는 구성도 만들 수 있습니다.

사양

C.H.I.P. 듀얼
I2C 쉴드 사양

항목사양
모델PR35-21
호스트C.H.I.P., Pocket C.H.I.P.
I2C 포트2개
전원 제어온보드 I2C 전원 제어 회로
전원 제어 핀XIOP2 / GPIO01
포트 전원 차단XIOP2 / GPIO1을 Low로 설정
적층위쪽 CHIP 소켓으로 다른 쉴드 호환
nodeLynk마스터 어댑터(릴레이·센서·PWM 드라이버·4-20 mA ADC 체인 제어)
포함 구성I2C 케이블
별매C.H.I.P. 보드

활용 분야

C.H.I.P. 기반
장치 확장 현장

  • 배터리 센서 장치 — C.H.I.P.나 Pocket C.H.I.P.로 만든 장치에 센서를 연결하고 미사용 시 포트 전원을 차단합니다.
  • nodeLynk 체인 제어 — 릴레이, 센서, PWM 드라이버를 체인으로 이어 하나의 마스터에서 제어합니다.
  • 저전력 측정 장치 — 측정 주기 사이에 I2C 포트 전원을 꺼서 소비 전력을 낮춥니다.

선택 가이드

호스트 보드별
쉴드 선택

이럴 때 (호스트)권장 모델선택 이유
C.H.I.P. 또는 Pocket C.H.I.P.를 사용할 때PR35-21호스트 전용 쉴드로 I2C 포트 2개와 전원 제어를 갖춥니다.
Onion Omega Dock을 사용할 때PR35-18Omega Dock 전용 I2C 쉴드입니다.
Particle Electron을 사용할 때PR35-20Electron 전용 I2C 쉴드입니다.

구성·옵션

PR35-21 포함 구성과
별매 품목

구분내용
본체PR35-21 듀얼 I2C 쉴드
포함I2C 케이블
별매C.H.I.P. 보드
