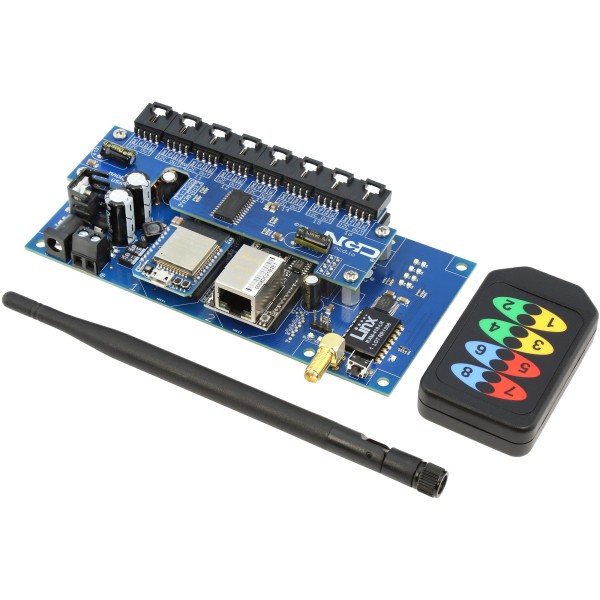

NCD PR54-19_PR54-12 듀얼 직렬-16 포트 I2C를 지원하는 KeyFob I2C 컨버터

컴퓨터 없이 리모컨 버튼으로
I2C 매크로를 실행하는 변환기

NCD PR54-19 · PR54-19_PR54-12 키 포브 I2C 변환기

견적 받기

NCD 국내 정식 공급 파트너

NCD PR54-19와 PR54-19_PR54-12는 듀얼 시리얼 하드웨어 I2C 변환기에 8버튼 키 포브 수신기와 매크로 트리거 기능을 더한 키 포브 I2C 변환기(KeyFob I2C Converter)입니다. nodeLynk I2C 포트 8개 또는 16개를 갖추고, 컴퓨터 없이 리모컨 버튼으로 I2C 매크로를 실행합니다.

버튼 하나에 매크로를 최대 2개까지 연결하고 키 포브는 암호화 방식으로 최대 40개 등록하므로 작업자별 리모컨을 나눠 운용합니다. 하드웨어 I2C 최대 700 kHz를 지원하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• AnyI2C 빠른 시작 가이드
• nodeLynk 소개

소프트웨어와 코드

• Alpha Station 소프트웨어 — 설정·시험·학습용

특징

리모컨으로 실행하는
매크로 트리거

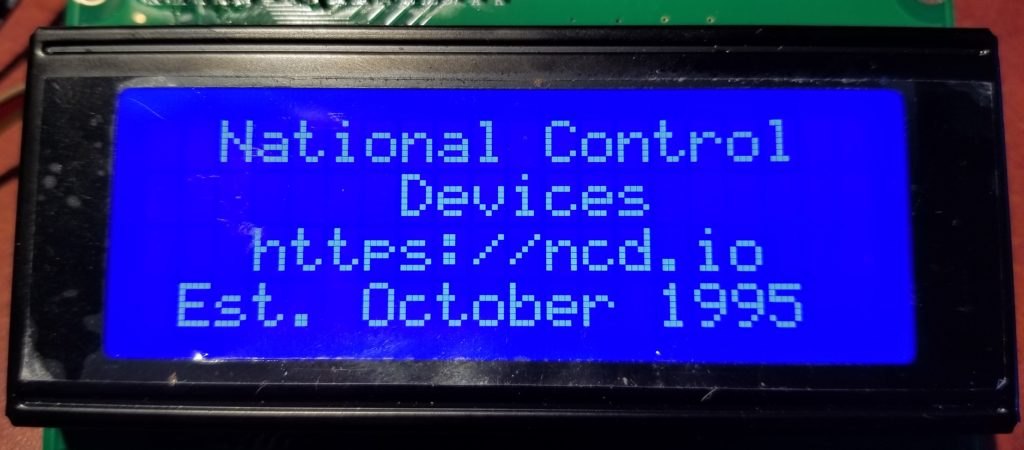

LCD 디스플레이에 문구가 표시된 모습

매크로 설계

키 포브 등록과
매크로 배분 방법

8버튼 키 포브를 사용하면 버튼마다 매크로를 최대 2개 연결할 수 있어 한 리모컨에 최대 16개 동작을 배정할 수 있습니다. 키 포브는 최대 40개까지 등록되고 모든 키 포브가 같은 기능을 사용하므로, 작업자별 권한을 나누려면 리모컨 배포 범위로 관리하세요.

매크로는 컴퓨터에서도 실행할 수 있습니다. PC와 연동할 때는 Alpha Station 프레임워크로 프로그램에서 제어하고, 현장에서는 리모컨으로 같은 매크로를 호출합니다.

통신 구성

통신 모듈과
소프트웨어 선택

통신 모듈 2개를 선택해 PC 두 대와 동시에 통신할 수 있습니다. 지원 방식은 이더넷, Wi-Fi TCP/IP, Wi-Fi MQTT, Bluetooth, RS-485, RS-232이며 장거리 무선 업그레이드 옵션이 있습니다. USB 모듈은 PC에 가상 COM 포트로 잡혀 115.2 kBaud로 통신합니다.

제어 소프트웨어는 AnyI2C와 Alpha Station이 호환되고, 명령은 ProXR Enterprise 세트를 사용합니다.

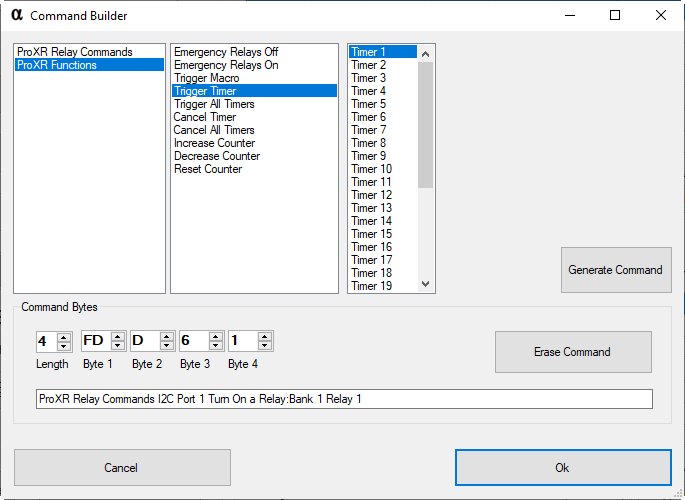

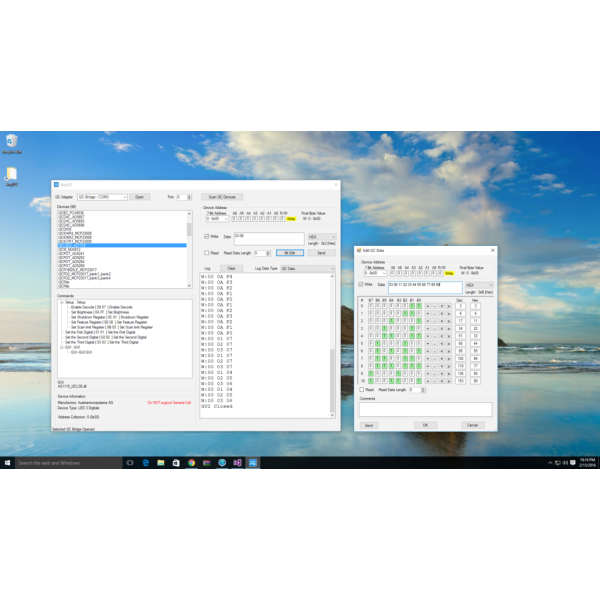

I2C 명령을 만드는 PC 프로그램 화면

사용 방법

PR54-19 키 포브 변환기
PC 연결과 I2C 명령 예시

PR54-19 계열은 PC에서 Alpha Station으로 변환기 설정을 바꾸고 AnyI2C로 I2C 장치와 통신합니다. 명령은 헤더 AA로 시작하는 원시 바이트 프레임으로 보내며, 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다.

처음 연결하는 순서

Serial to I2C 명령 예시

쓰기 후 읽기·버스 스캔·정지·재부팅 명령은 펌웨어 V6 이상에서 동작합니다. 포트 전환 명령은 이 예시에 없으니 설치한 버전의 문서를 함께 확인하세요.

PuTTY나 HyperTerminal 같은 문자 터미널은 원시 바이트를 그대로 보내지 못하므로 Comm Operator나 AnyI2C로 시험하세요.

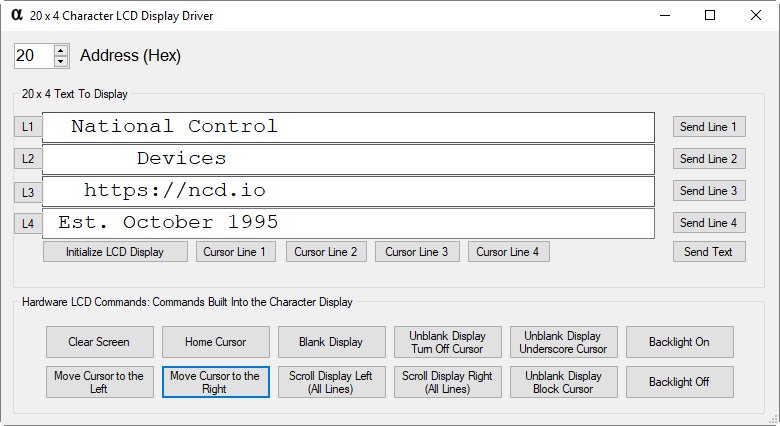

LCD 디스플레이 제어용 PC 프로그램 화면

사양

8포트·16포트
모델 비교 사양

시리즈 공통 사양

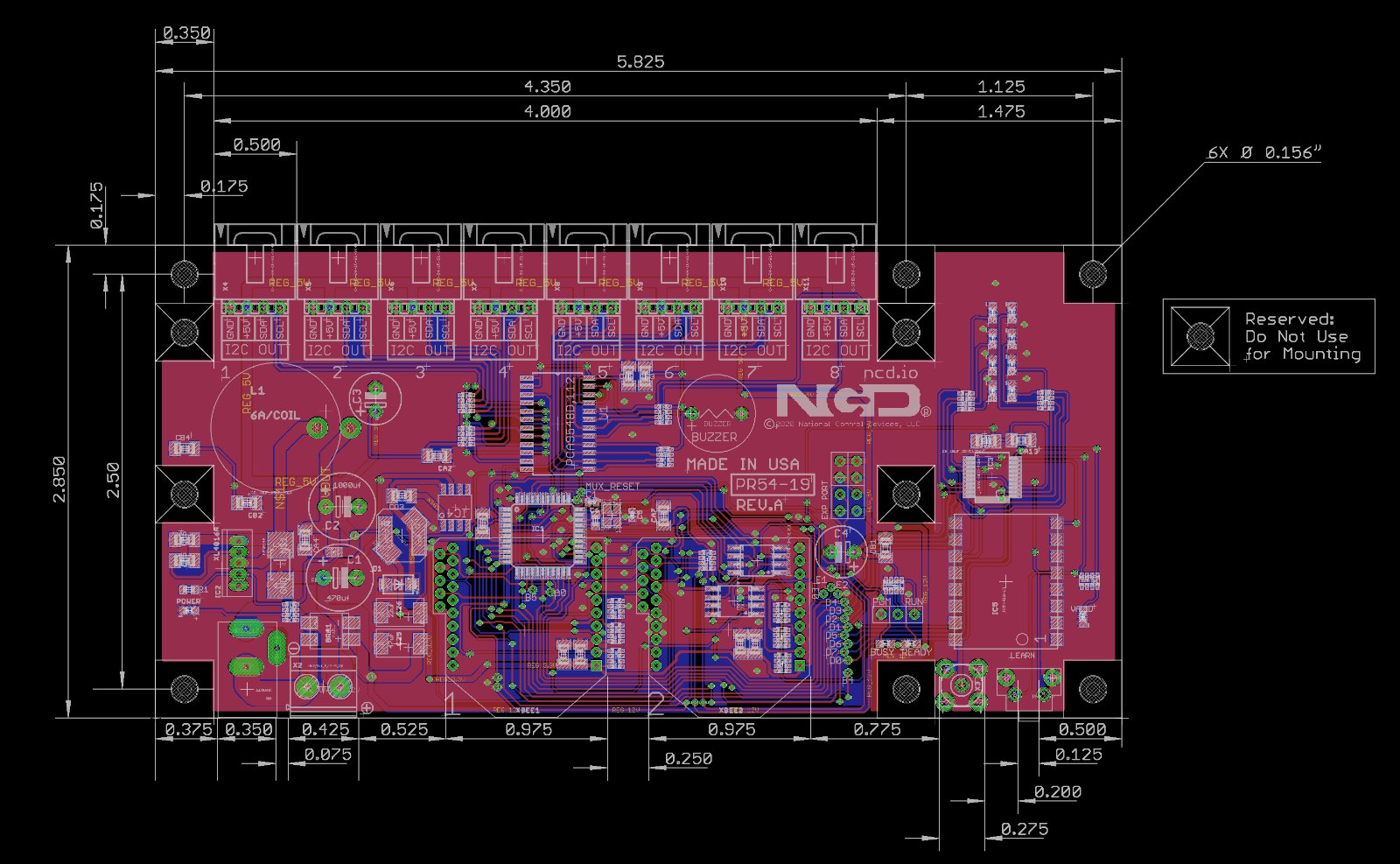

회로 기판의 외형과 장착 홀 치수 도면

활용 분야

리모컨 제어가 필요한
현장

• 현장 원격 조작 — 떨어진 자리에서 릴레이, 펌프, 조명을 켜고 끕니다.
• 센서 모니터링 — 온습도, 가스, 열전대 센서를 포트마다 연결해 값을 수집합니다.
• 장치 자동화 — 매크로로 여러 I2C 명령을 한 번에 실행합니다.
• PC 연동 — Alpha Station 프레임워크로 PC 프로그램에서 제어합니다.

선택 가이드

연결 장치 수에 맞는
모델 선택

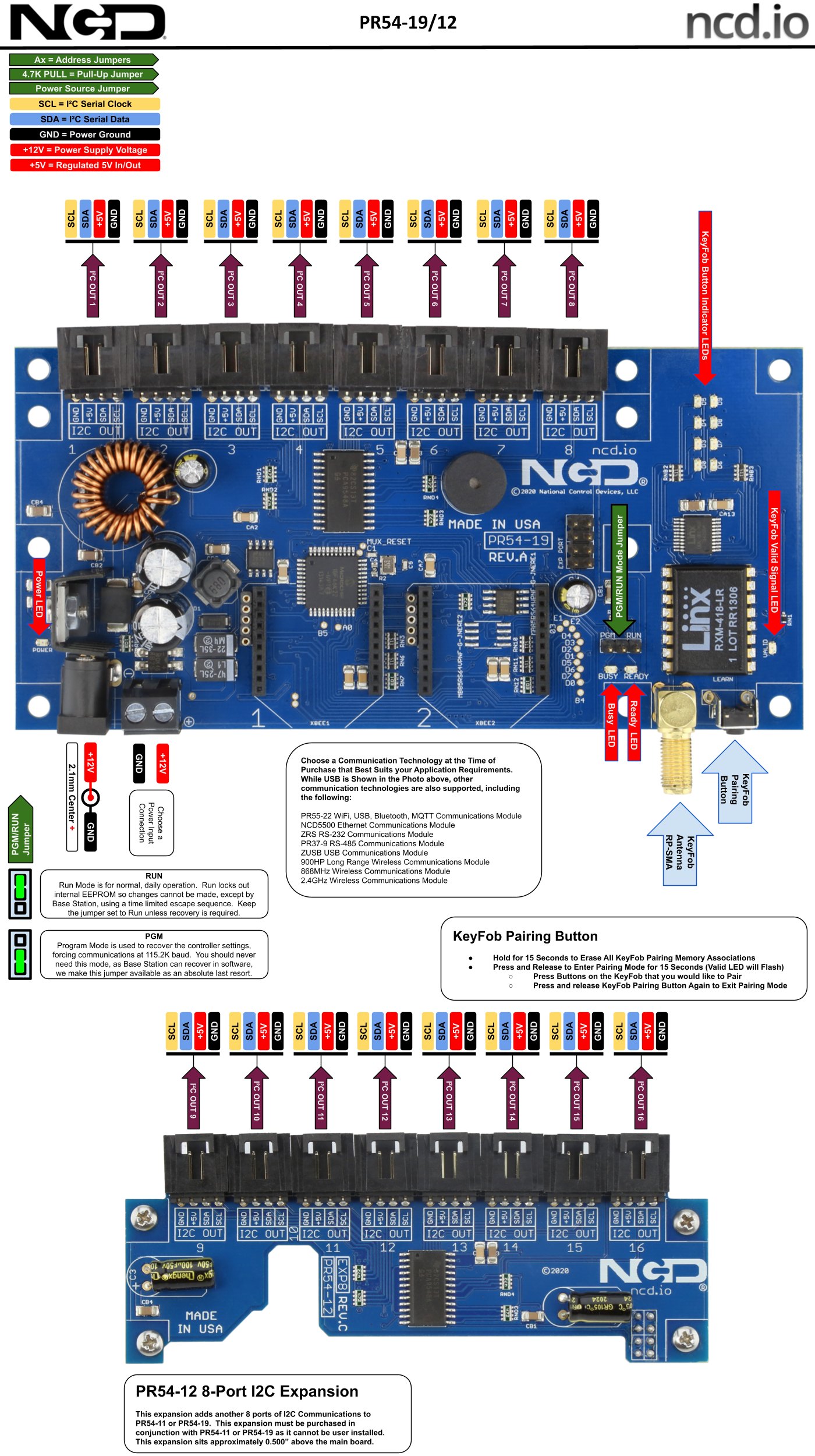

컨버터 기판의 단자와 연결 부위 설명도

구성·옵션

포트 구성과
리모컨·통신 모듈

제품 상세 이미지

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

• ZIGMO — 무선 모듈 설정·문제 해결용 모뎀
• 900HP-S3B 장거리 무선 메시 모뎀 — USB 인터페이스

호환 보드와 어댑터 (NCD 스토어)

• NCD I2C 인터페이스 어댑터 전체
• nodeLynk I2C 확장 장치 전체
• Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
• Particle·Feather용 스크류 터미널
• Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
• Particle·Feather용 I2C 쉴드
• Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
• WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
• Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
• Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
• Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
• Particle·Feather용 배터리 I2C 쉴드
• Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
• Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
• Arduino Nano용 I2C 쉴드
• Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
• Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
• Arduino Uno용 I2C 쉴드
• BeagleBone용 I2C 쉴드 — 외향 I2C 포트
• Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
• Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
• Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
• 크로스 플랫폼 I2C 슬레이브 장치
• NCD IoT 인터페이스 장치 전체
• Arduino Micro용 I2C 쉴드 — I2C 확장 포트
• Arduino Uno용 I2C 확장 포트 쉴드
• Arduino Due용 듀얼 I2C 쉴드
• CHIP용 I2C 쉴드
• NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
• Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
• Particle Photon용 I2C 어댑터
• Particle Electron용 I2C 어댑터
• Onion Omega용 I2C 어댑터
• Pycom WiPy·LoPy용 I2C 어댑터
• Raspberry Pi용 I2C 어댑터
• Raspberry Pi 2·3용 I2C 어댑터
• Raspberry Pi Zero용 I2C 어댑터
• USB-I2C 변환기 — 가상 COM 포트, FT230XS
• BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터

확장 컨트롤러와 센서 (NCD 스토어)

• NCD 릴레이 컨트롤러 전체

참고 사이트

• Digi — 제조사 사이트
