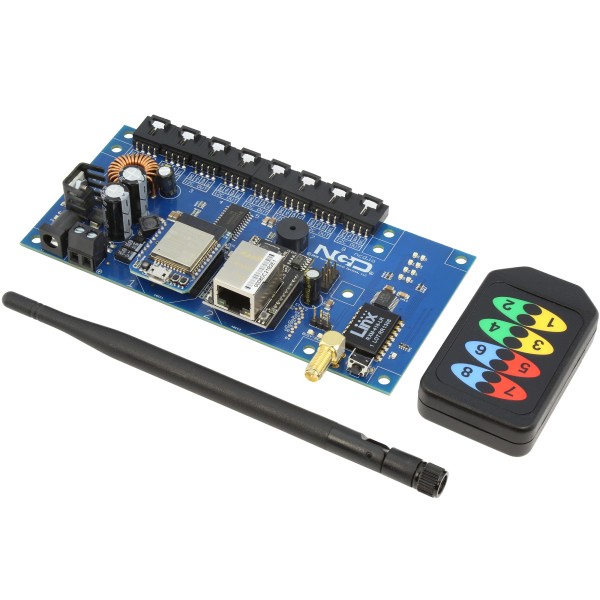

NCD PR54-19와 PR54-19_PR54-12는 듀얼 시리얼 하드웨어 I2C 변환기에 8버튼 키 포브 수신기와 매크로 트리거 기능을 더한 키 포브 I2C 변환기(KeyFob I2C Converter)입니다. nodeLynk I2C 포트 8개 또는 16개를 갖추고, 컴퓨터 없이 리모컨 버튼으로 I2C 매크로를 실행합니다.
버튼 하나에 매크로를 최대 2개까지 연결하고 키 포브는 암호화 방식으로 최대 40개 등록하므로 작업자별 리모컨을 나눠 운용합니다. 하드웨어 I2C 최대 700 kHz를 지원하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와
소프트웨어
이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
소프트웨어와 코드
특징
리모컨으로 실행하는
매크로 트리거
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 키 포브 매크로 실행 | 컴퓨터를 켜지 않아도 리모컨 버튼으로 매크로를 실행해 현장에서 곧바로 장치를 조작합니다. |
| 암호화 페어링 | 키 포브를 최대 40개까지 암호화 방식으로 등록하므로 허가받은 리모컨만 매크로를 실행합니다. |
| 버튼당 매크로 2개 | 버튼 하나로 매크로를 2개 실행해 8버튼 기준 최대 16개 동작을 리모컨 한 개에 담습니다. |
| 릴레이 타이머와 카운터 | 릴레이 타이머, 카운터, 매크로를 조합해 시간 기반 동작을 변환기 안에서 처리합니다. |
| 하드웨어 I2C와 빠른 스캔 | 포트당 최대 700 kHz로 통신하고 포트마다 연결된 장치를 1초 이내에 찾습니다. |
| 비휘발성 FRAM | 배터리 백업 없이 설정을 보관하므로 전원을 껐다 켜도 매크로 구성이 유지됩니다. |

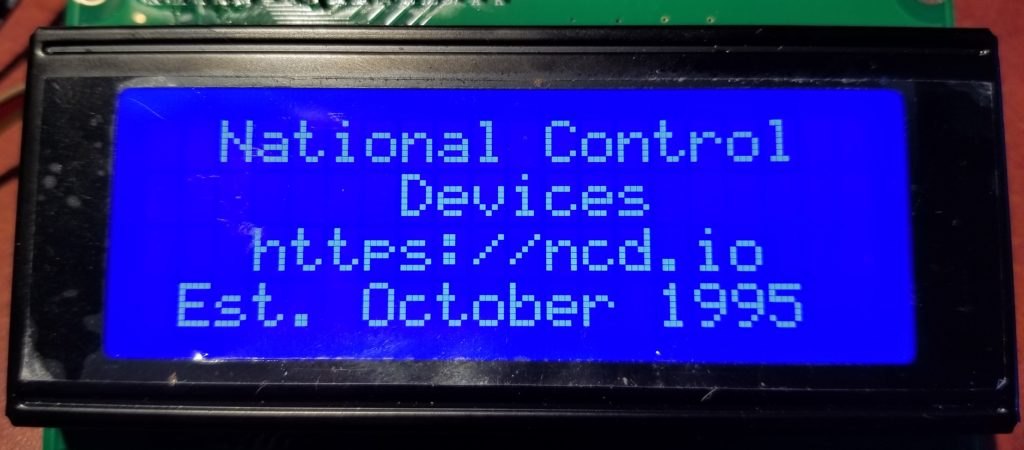

LCD 디스플레이에 문구가 표시된 모습
매크로 설계
키 포브 등록과
매크로 배분 방법
8버튼 키 포브를 사용하면 버튼마다 매크로를 최대 2개 연결할 수 있어 한 리모컨에 최대 16개 동작을 배정할 수 있습니다. 키 포브는 최대 40개까지 등록되고 모든 키 포브가 같은 기능을 사용하므로, 작업자별 권한을 나누려면 리모컨 배포 범위로 관리하세요.
매크로는 컴퓨터에서도 실행할 수 있습니다. PC와 연동할 때는 Alpha Station 프레임워크로 프로그램에서 제어하고, 현장에서는 리모컨으로 같은 매크로를 호출합니다.
키 포브로 호출하는 릴레이 매크로
펌프와 조명 같은 부하를 릴레이로 제어하는 현장에서는 매크로 하나에 여러 I2C 명령을 묶어 버튼 한 번으로 실행할 수 있습니다. 릴레이 제어는 최대 1,024개까지 다루므로 대규모 릴레이 뱅크도 한 변환기로 호출할 수 있습니다.
통신 구성
통신 모듈과
소프트웨어 선택
통신 모듈 2개를 선택해 PC 두 대와 동시에 통신할 수 있습니다. 지원 방식은 이더넷, Wi-Fi TCP/IP, Wi-Fi MQTT, Bluetooth, RS-485, RS-232이며 장거리 무선 업그레이드 옵션이 있습니다. USB 모듈은 PC에 가상 COM 포트로 잡혀 115.2 kBaud로 통신합니다.
제어 소프트웨어는 AnyI2C와 Alpha Station이 호환되고, 명령은 ProXR Enterprise 세트를 사용합니다.

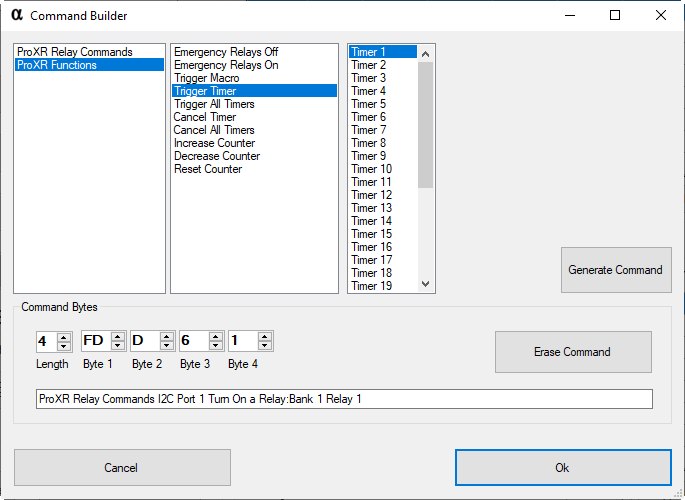

I2C 명령을 만드는 PC 프로그램 화면
사용 방법
PR54-19 키 포브 변환기
PC 연결과 I2C 명령 예시
PR54-19 계열은 PC에서 Alpha Station으로 변환기 설정을 바꾸고 AnyI2C로 I2C 장치와 통신합니다. 명령은 헤더 AA로 시작하는 원시 바이트 프레임으로 보내며, 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Alpha Station | 변환기 설정(V5 이상 펌웨어), I2C 버스 속도 선택 |
| AnyI2C | I2C 장치 읽기·쓰기 시험 |
| Comm Operator | 원시 바이트 명령을 직접 보내는 시험용 터미널(NCD Board 설정) |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | USB 통신 모듈을 PC에 연결하면 가상 COM 포트로 잡히며 115.2 kBaud로 통신합니다. |
| 2 | ncd.io/alpha에서 Alpha Station을 내려받아 해당 COM 포트를 열고 변환기 설정과 I2C 버스 속도를 확인하세요. |
| 3 | nodeLynk I2C 포트에 NCD I2C 장치를 연결합니다. |
| 4 | 버스 스캔 명령을 보내 연결된 장치 주소가 응답으로 돌아오는지 확인하세요. |
| 5 | 읽기·쓰기 명령을 보내고 성공 응답 AA 01 55 00이나 데이터 응답을 확인합니다. |
Serial to I2C 명령 예시
| 명령 | 하는 일 |
|---|---|
| AA 04 BE 41 03 00 B0 | 주소 0x41 장치에 03 00 두 바이트 쓰기 |
| AA 03 BF 41 01 AE | 주소 0x41 장치에서 1바이트 읽기 |
| AA 02 C1 00 6D | I2C 버스 스캔(V6 이상) |
| AA 03 FE 21 BC 88 | 변환기 소프트 재부팅(V6 이상) |
쓰기 후 읽기·버스 스캔·정지·재부팅 명령은 펌웨어 V6 이상에서 동작합니다. 포트 전환 명령은 이 예시에 없으니 설치한 버전의 문서를 함께 확인하세요.
PuTTY나 HyperTerminal 같은 문자 터미널은 원시 바이트를 그대로 보내지 못하므로 Comm Operator나 AnyI2C로 시험하세요.

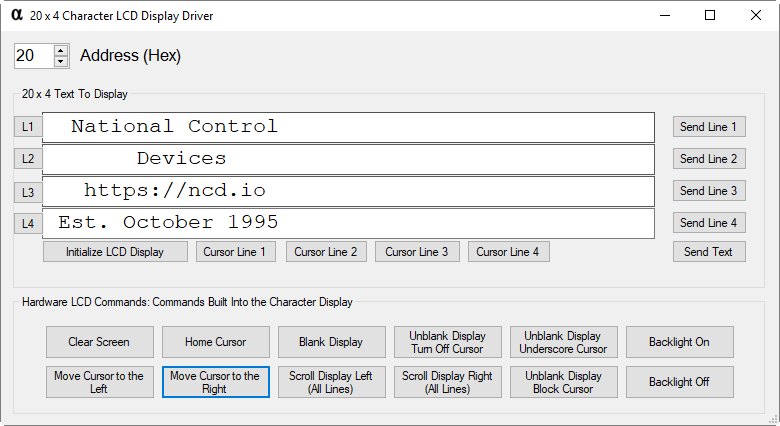

LCD 디스플레이 제어용 PC 프로그램 화면
사양
8포트·16포트
모델 비교 사양
| 항목 | PR54-19 | PR54-19_PR54-12 |
|---|---|---|
| I2C 포트 | 8포트 nodeLynk 5 V I2C | 16포트 nodeLynk 5 V I2C |
| 전원 공유 | 2 A를 8포트가 공유 | 2 A를 16포트가 공유 |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 키 포브 | 수신기 내장, 매크로 트리거(8버튼 키 포브 지원) |
| 키 포브 페어링 | 최대 40개, 암호화 방식 |
| 버튼당 매크로 | 최대 2개 (8버튼 기준 최대 16개) |
| 릴레이 제어 | 최대 1,024개 |
| 통신 인터페이스 | 듀얼 포트, 통신 모듈 2개 선택, PC 2대와 동시 통신 |
| 통신 확장 | 이더넷 · Wi-Fi TCP/IP · Wi-Fi MQTT · Bluetooth · RS-485 · RS-232 · 장거리 무선(업그레이드 옵션) |
| I2C 방식 / 속도 | 하드웨어 I2C / 최대 700 kHz |
| 명령 | I2C 버스 스캔 · 읽기 · 쓰기 · 쓰기 후 읽기 · 포트 전환 |
| 명령 세트 | ProXR Enterprise 통합 |
| 메모리 | 비휘발성 FRAM(배터리 백업 불필요) |
| USB 통신 | 가상 COM 포트, 115.2 kBaud |
| I2C 버스 스캔 시간 | 포트당 1초 이내 |
| 제어 소프트웨어 | AnyI2C · Alpha Station 호환 |

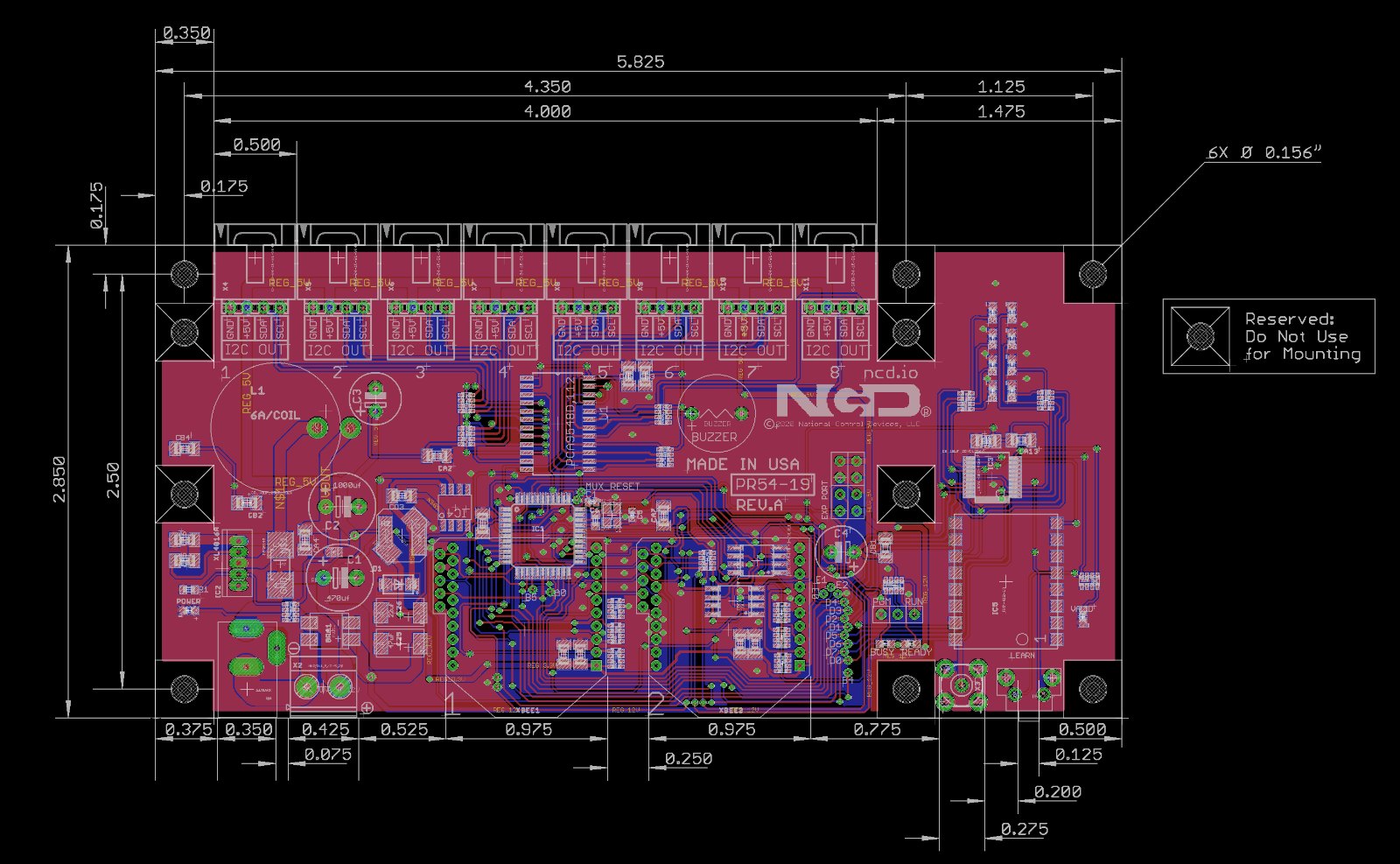

회로 기판의 외형과 장착 홀 치수 도면
활용 분야
리모컨 제어가 필요한
현장
- 현장 원격 조작 — 떨어진 자리에서 릴레이, 펌프, 조명을 켜고 끕니다.
- 센서 모니터링 — 온습도, 가스, 열전대 센서를 포트마다 연결해 값을 수집합니다.
- 장치 자동화 — 매크로로 여러 I2C 명령을 한 번에 실행합니다.
- PC 연동 — Alpha Station 프레임워크로 PC 프로그램에서 제어합니다.
선택 가이드
연결 장치 수에 맞는
모델 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 연결할 I2C 장치가 8개 이하일 때 | PR54-19 | 8포트 구성이며 2 A 전원을 8포트가 나눠 사용합니다. |
| 연결할 I2C 장치가 9~16개일 때 | PR54-19_PR54-12 | 16포트 구성이며 2 A 전원을 16포트가 나눠 사용합니다. |
| 리모컨 없이 PC 제어만 필요할 때 | PR54-11 계열 | 키 포브 수신기가 없는 듀얼 시리얼 I2C 변환기입니다. |

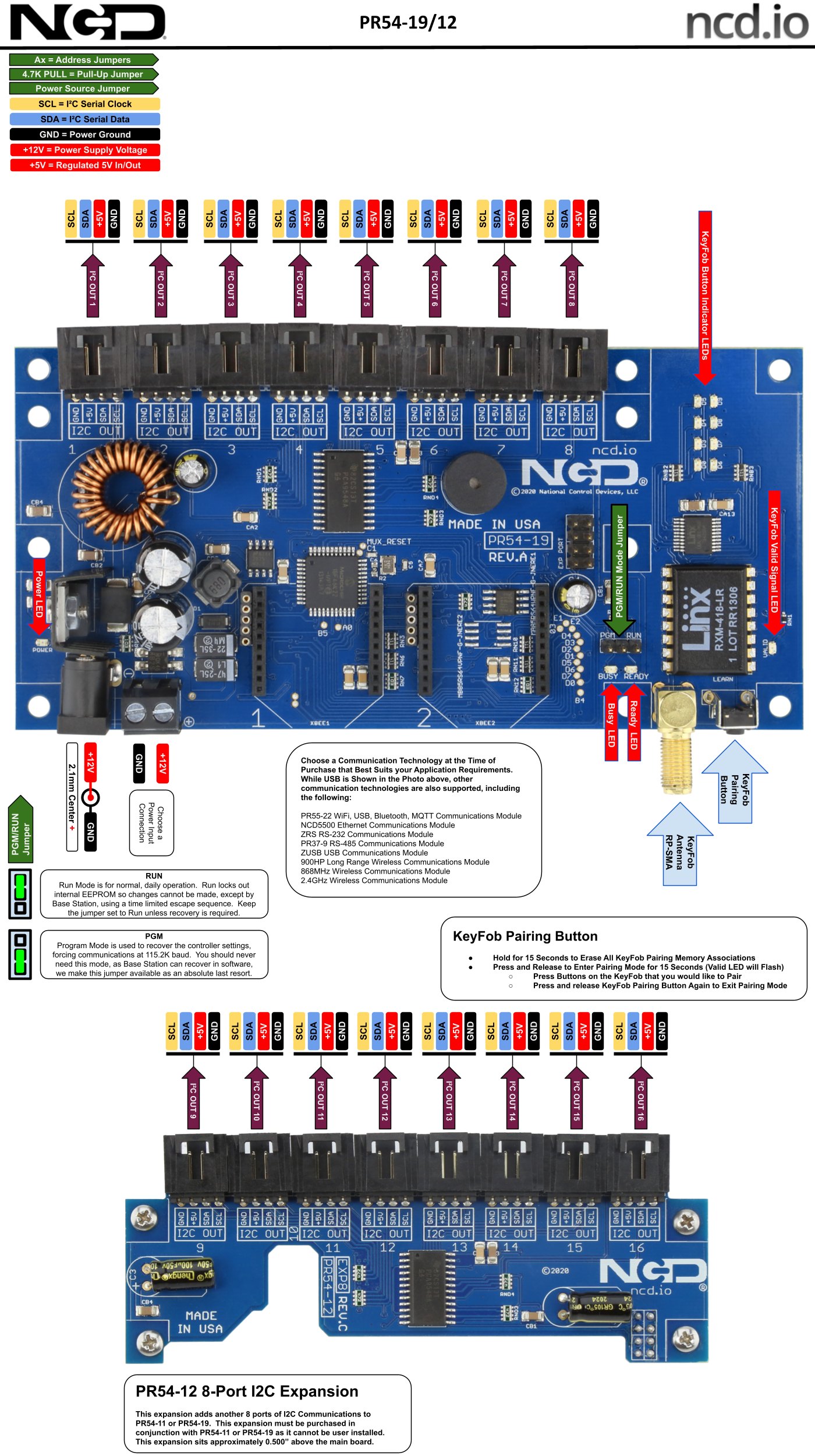

컨버터 기판의 단자와 연결 부위 설명도
구성·옵션
포트 구성과
리모컨·통신 모듈
| 항목 | 내용 |
|---|---|
| 품번 | PR54-19(8포트) · PR54-19_PR54-12(16포트) |
| I2C 포트 | nodeLynk 5 V 8개 또는 16개 |
| 전원 공유 | 2 A, 전 포트 공유 |
| 리모컨 | 8버튼 키 포브 지원 |
| 통신 모듈 | 2개 선택(본체에 별도 구성) |
| 소프트웨어 | AnyI2C · Alpha Station 호환 |
제품 상세 이미지
함께 쓰는 장치
함께 쓰는 장치와
참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
게이트웨이와 모뎀 (NCD 스토어)
호환 보드와 어댑터 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
참고 사이트
관련 제품
PR54-19와 함께 보는
I2C 변환기
- NCD PR54-11 · PR54-11_PR54-12 듀얼 시리얼-하드웨어 I2C 변환기 (8포트 · 16포트)
- NCD PR49-35 이더넷 · Wi-Fi to I2C 변환기 (NCD5500 · PR55-22 모듈)
- NCD PR49-4 USB-RS-485 시리얼 통신 변환기 (FT232RL · SN65HVD12D)
PR54-19 본체에 키 포브 리모컨이 포함됩니까?
포함 여부는 주문 구성에 따라 달라지므로 발주 때 키 포브 수량을 함께 지정하세요. 본체는 8버튼 키 포브를 지원합니다.
일반 PR54-11 변환기와 무엇이 다릅니까?
키 포브 수신기와 매크로 트리거 기능이 더해진 점이 다릅니다. 나머지 I2C 포트와 통신 구성은 PR54-11 계열과 같습니다.
PR54-19에 키 포브를 몇 개까지 등록할 수 있습니까?
최대 40개까지 등록할 수 있습니다. 모든 키 포브가 같은 기능을 사용합니다.
PR54-19는 컴퓨터 없이도 매크로를 실행할 수 있습니까?
네, 리모컨 버튼으로 실행합니다. PC에서도 같은 매크로를 호출할 수 있습니다.
PR54-19에 여러 I2C 장치를 함께 연결할 수 있습니까?
네, nodeLynk 4핀 I2C 케이블로 체인처럼 이어 연결할 수 있습니다. 각 장치는 서로 다른 I2C 주소를 가져야 합니다.
