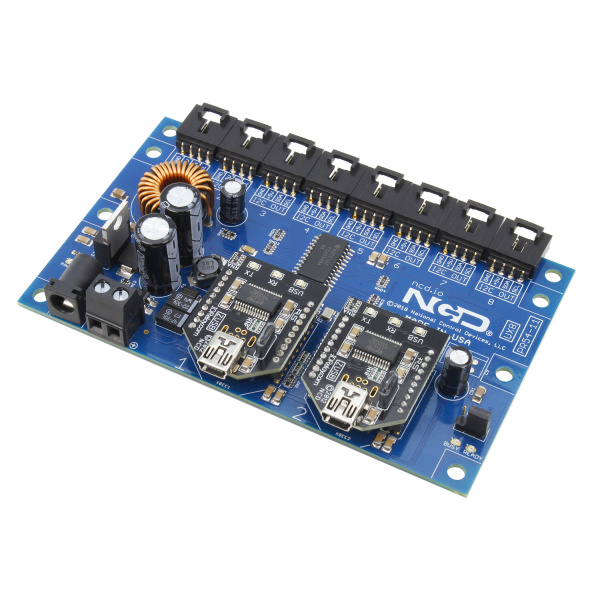

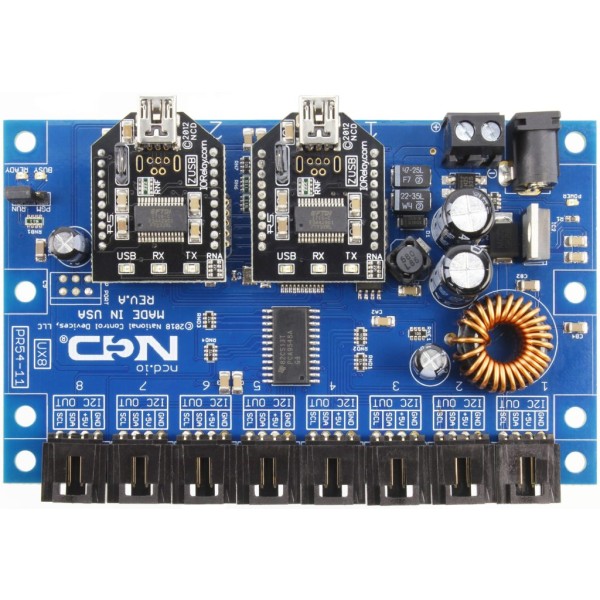

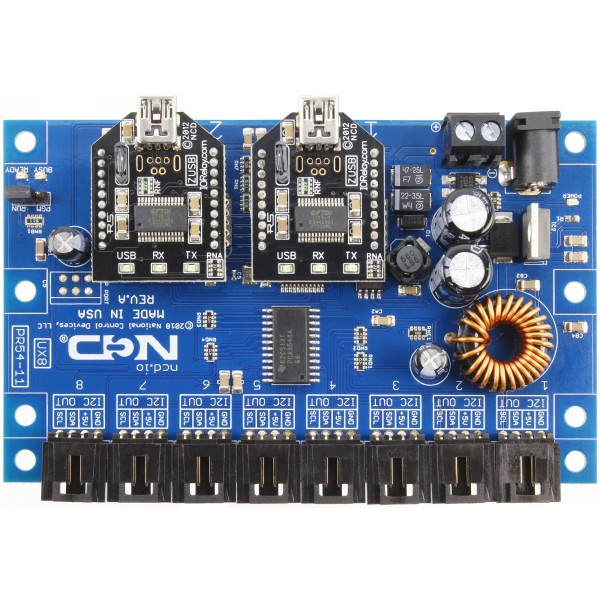

NCD PR54-11 듀얼 직렬-8 포트 하드웨어 I2C가있는 I2C 컨버터

NCD PR54-11 듀얼 직렬-8 포트 하드웨어 I2C가있는 I2C 컨버터

MODEL
PR54-11
브랜드
NCD
제품문의 구매하기

PC 시리얼 명령으로 센서와
릴레이를 제어하는 I2C 변환기

NCD PR54-11 · PR54-11_PR54-12 듀얼 시리얼-하드웨어 I2C 변환기

견적 받기

NCD 국내 정식 공급 파트너

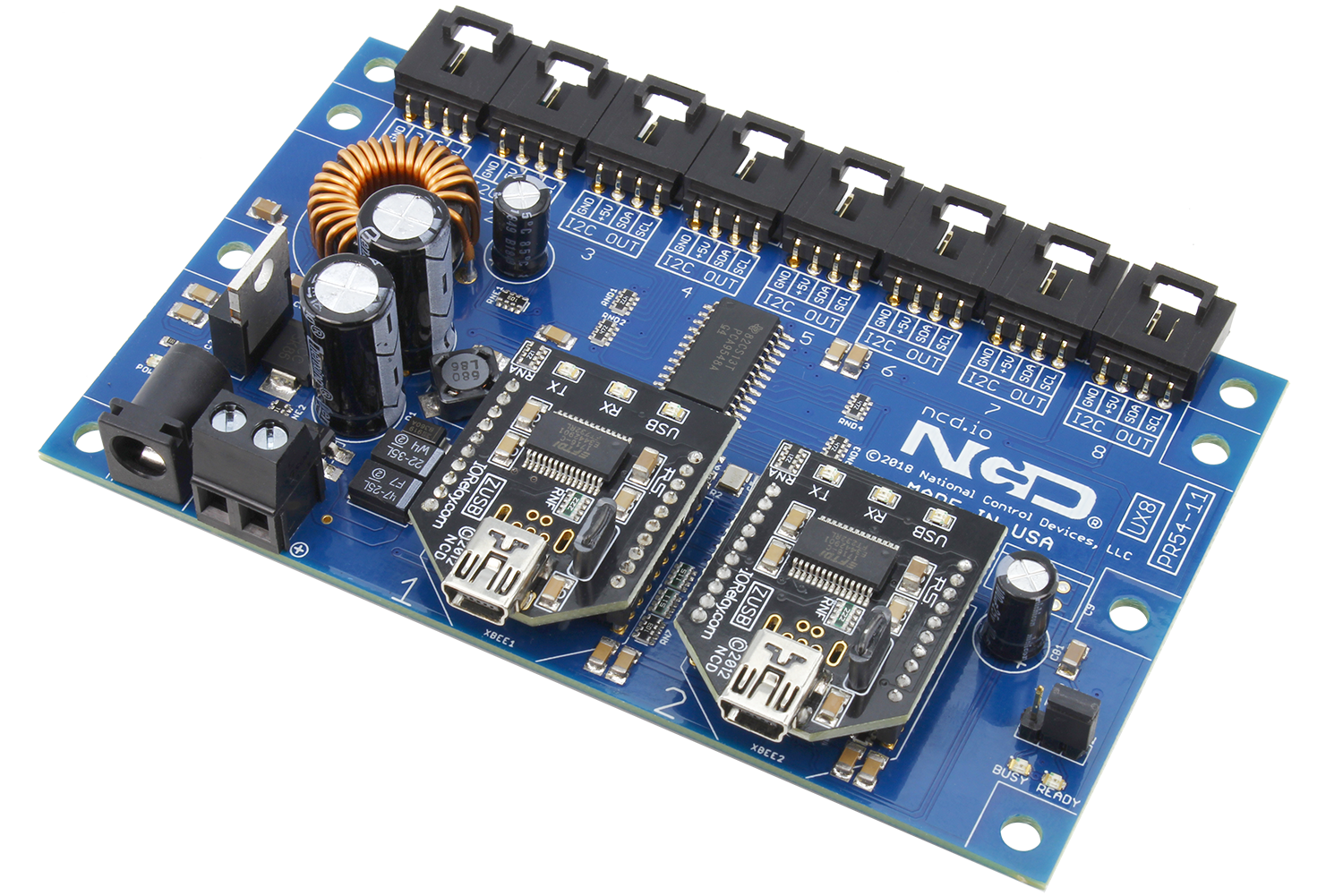

NCD PR54-11 시리즈는 PC의 시리얼 명령을 하드웨어 I2C 신호로 바꾸는 듀얼 시리얼-I2C 변환기(Serial to Hardware I2C Converter)입니다. nodeLynk 5 V I2C 포트 8개 또는 16개와 최대 700 kHz 통신 속도로 센서와 릴레이 여러 개를 한 대에서 제어합니다.

하드웨어 I2C 방식이어서 가상 직렬 포트를 거치는 방식보다 통신이 빠르고, 포트별 버스 스캔이 1초 이내에 끝나 연결된 장치를 곧바로 확인합니다. 전체 포트가 2 A 전원을 나눠 사용하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

8 · 16포트

nodeLynk I2C 포트 수

700 kHz

하드웨어 I2C 최대 속도

2 A

전 포트 공유 전원

1초 이내

포트별 버스 스캔

특징

포트 수와 통신 모듈을
고르는 구성

핵심 특징현장에서 달라지는 점
듀얼 통신 포트통신 모듈 2개를 골라 PC 두 대와 동시에 통신하므로 시험 PC와 운영 PC를 나눠 연결할 수 있습니다.
하드웨어 I2C가상 직렬 포트를 거치지 않아 포트당 최대 700 kHz로 통신이 빨라지고 지연이 줄어듭니다.
빠른 버스 스캔포트마다 연결된 장치를 1초 이내에 찾아 배선 후 주소 확인 시간이 짧아집니다.
비휘발성 FRAM배터리 백업 없이 설정을 보관하므로 전원을 껐다 켜도 구성이 유지됩니다.
네트워크와 유선 확장이더넷, Wi-Fi TCP/IP, Wi-Fi MQTT, Bluetooth, RS-485, RS-232 모듈 중에서 현장 통신 방식에 맞는 모듈을 선택할 수 있습니다.
ProXR Enterprise 명령 세트통합 명령 세트로 제어하므로 릴레이와 I2C 장치를 같은 방식의 명령으로 다룹니다.

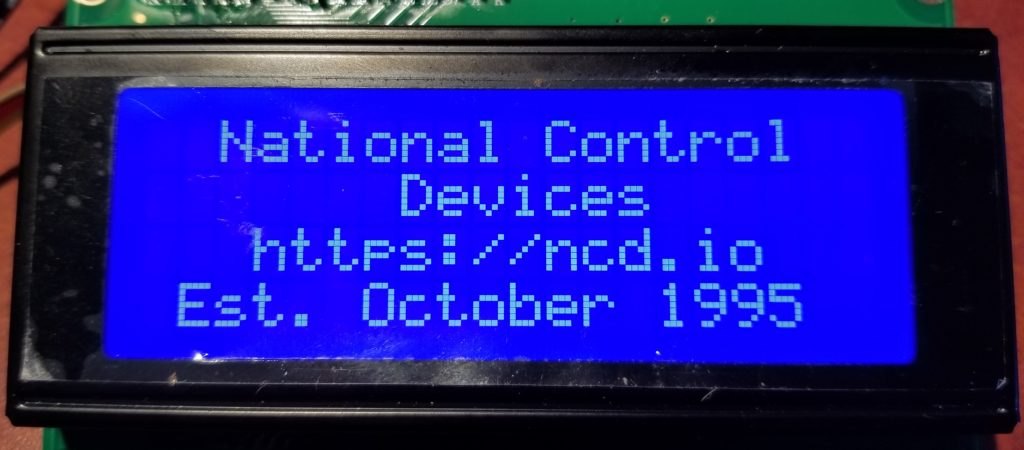

NCD PR54-11 - LCD 디스플레이에 문구가 표시된 모습
LCD 디스플레이에 문구가 표시된 모습

통신 구성

통신 모듈과
IP 설정 방법

통신 모듈 두 개를 선택해 장착하며 이더넷, Wi-Fi TCP/IP, Wi-Fi MQTT, Bluetooth, RS-485, RS-232를 지원하고 장거리 무선으로 업그레이드하는 옵션도 있습니다. 모듈은 변환기 본체에 포함되지 않으므로 현장의 통신 방식에 맞춰 별도로 구성합니다.

네트워크 모듈의 기본 TCP 포트는 2101이며 필요하면 변경합니다. IP는 DHCP 또는 고정 IP로 설정하고, USB 모듈은 PC에서 가상 COM 포트로 인식되어 115.2 kBaud로 통신합니다.

포트별로 장치를 나눠 연결

nodeLynk I2C 포트마다 4핀 케이블로 센서나 릴레이를 연결하고, 전 포트가 2 A 전원을 나눠 사용하므로 전류 소비가 큰 장치는 합계가 허용 범위를 넘지 않게 배치합니다. 온습도, 가스, 열전대 센서와 4-20 mA 전류 루프 입출력 컨트롤러도 이 방식으로 연결합니다.

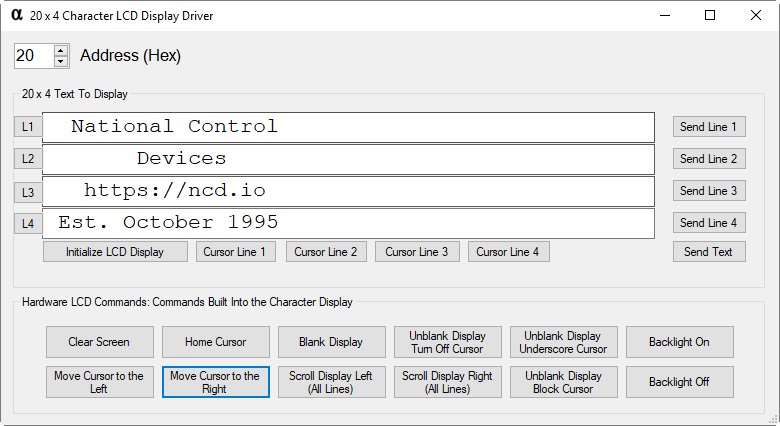

NCD PR54-11 - LCD 디스플레이 제어용 PC 프로그램 화면
LCD 디스플레이 제어용 PC 프로그램 화면

명령과 소프트웨어

버스 스캔과
포트 전환 명령

변환기는 I2C 버스 스캔, I2C 읽기, I2C 쓰기, 쓰기 후 읽기, 포트 전환 명령을 지원합니다. 포트를 바꿔 가며 장치를 점검하므로 주소가 같은 센서도 포트별로 나눠 연결할 수 있습니다.

제어 소프트웨어는 AnyI2C와 Alpha Station이 호환되고, 명령은 통합 ProXR Enterprise 세트를 사용합니다.

사용 방법

PR54-11 시리얼-I2C 변환기
API 프레임 명령 예시

PR54-11은 시리얼 포트로 받은 API 프레임을 하드웨어 I2C 신호로 바꿔 장치에 전달합니다. 장치 설정은 Alpha Station으로 하고, 명령 시험은 NCD의 Comm Operator로 원시 바이트를 보내 확인합니다.

소프트웨어·도구하는 일
Alpha Station변환기 설정 변경(전체 장치 설정은 1.0.0.6 이상 필요)
Comm Operator원시 바이트 API 프레임 송신과 응답 확인
Serial to I2C APII2C 쓰기·읽기·버스 스캔 명령 프레임

처음 연결하는 순서

순서할 일
1변환기에 통신 모듈을 장착하고 PC와 연결해 시리얼 포트를 확인합니다.
2Comm Operator에서 포트를 열고 115.2K Baud, 8 데이터 비트, 1 정지 비트, 패리티 없음으로 맞춥니다.
3nodeLynk I2C 포트에 NCD I2C 장치를 연결합니다.
4버스 스캔 프레임을 보내 연결된 장치 주소가 응답에 나오는지 확인합니다.
5장치 주소에 맞춰 쓰기·읽기 프레임을 보내고 AA 01 55 00 같은 응답으로 처리 결과를 확인합니다.

Serial to I2C API 프레임 예시

명령하는 일
AA 02 C1 00 6DI2C 버스 스캔(응답 예 AA 05 00 20 21 68 77 CF)
AA 04 BE 41 03 00 B0주소 0x41 장치에 0x03, 0x00 쓰기(응답 AA 01 55 00)
AA 03 BF 41 01 AE주소 0x41 장치에서 1바이트 읽기(응답 예 AA 01 36 E1)

마지막 바이트는 체크섬으로, 앞 바이트를 모두 더한 값의 하위 8비트입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

이 변환기는 ASCII 문자가 아니라 원시 바이트를 받으므로 PuTTY나 HyperTerminal로는 시험하지 마세요. Comm Operator처럼 바이트 단위로 보내는 도구를 사용하세요.

사양

8포트·16포트
모델 비교 사양

항목PR54-11PR54-11_PR54-12
I2C 포트8포트 nodeLynk 5 V I2C16포트 nodeLynk 5 V I2C
전원 공유2 A를 8포트가 공유2 A를 16포트가 공유

시리즈 공통 사양

항목사양
통신 인터페이스듀얼 포트, 통신 모듈 2개 선택, PC 2대와 동시 통신
통신 확장이더넷 · Wi-Fi TCP/IP · Wi-Fi MQTT · Bluetooth · RS-485 · RS-232 · 장거리 무선(업그레이드 옵션)
I2C 방식 / 속도하드웨어 I2C / 최대 700 kHz
명령I2C 버스 스캔 · 읽기 · 쓰기 · 쓰기 후 읽기 · 포트 전환
명령 세트ProXR Enterprise 통합
메모리비휘발성 FRAM(배터리 백업 불필요)
기본 TCP 포트2101 (변경 가능)
IP 설정DHCP 또는 고정 IP
USB 통신가상 COM 포트, 115.2 kBaud
I2C 버스 스캔 시간포트당 1초 이내
제어 소프트웨어AnyI2C · Alpha Station 호환
연결 대상릴레이, GPIO, 가스 센서, 온습도 센서, 열전대, 4-20 mA 전류 루프 입출력 컨트롤러

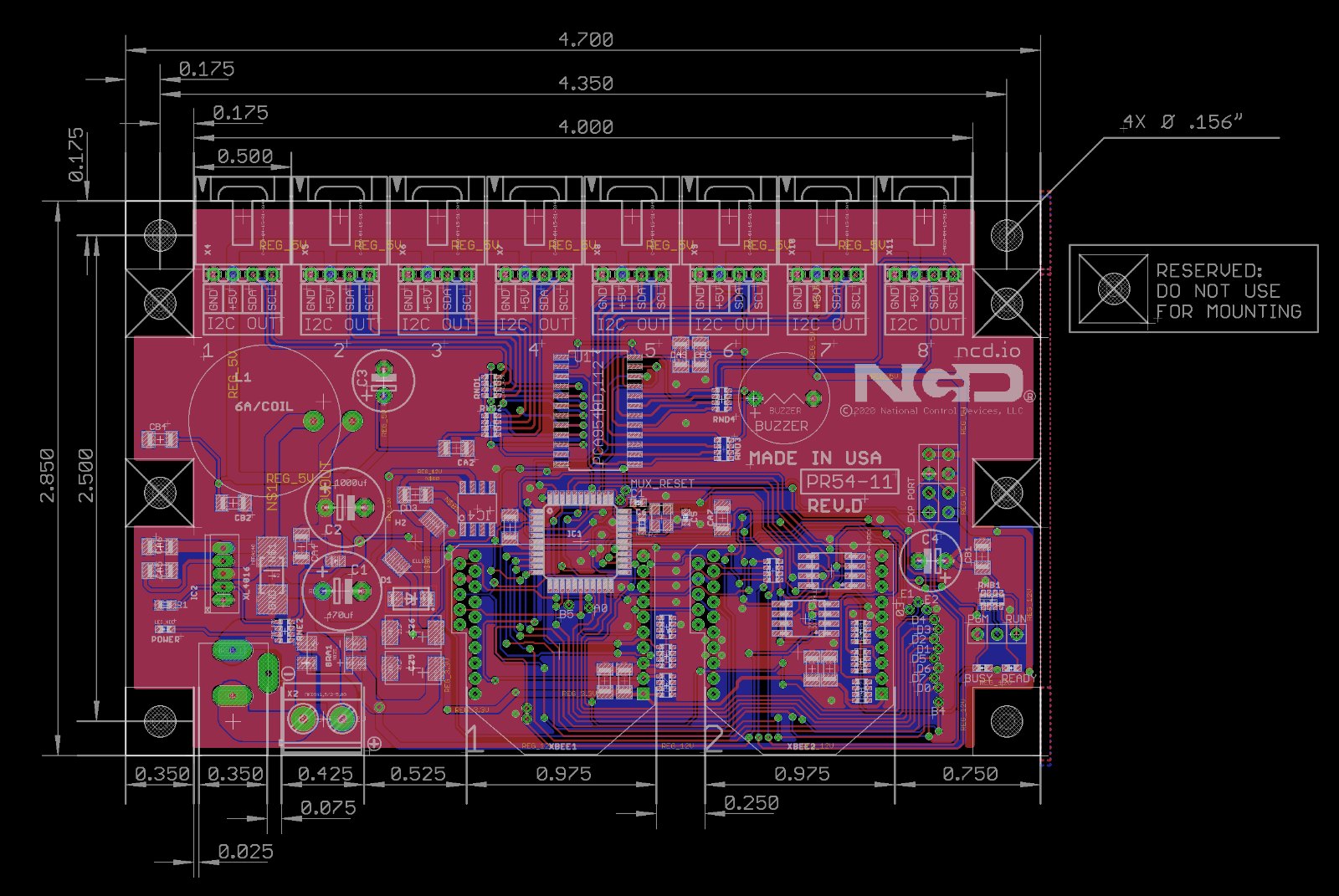

NCD PR54-11 - 회로 기판의 외형과 장착 홀 치수 도면
회로 기판의 외형과 장착 홀 치수 도면

활용 분야

I2C 장치를 모아
제어하는 현장

  • 릴레이 제어 — 펌프와 조명 같은 부하를 PC나 네트워크 명령으로 켜고 끕니다.
  • 센서 모니터링 — 온습도, 가스, 열전대 센서를 포트마다 연결해 값을 수집합니다.
  • I2C 장치 시험 — I2C 통신을 시험하고 동작을 익히는 개발 환경에 사용합니다.
  • 원격 제어 — PC나 네트워크에서 현장 장치를 조작합니다.

선택 가이드

연결 장치 수별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
연결할 I2C 장치가 8개 이하일 때PR54-118포트 구성이며 2 A 전원을 8포트가 나눠 사용합니다.
연결할 I2C 장치가 9~16개일 때PR54-11_PR54-1216포트 구성이며 2 A 전원을 16포트가 나눠 사용합니다.
리모컨 버튼으로 매크로를 실행해야 할 때PR54-19 계열키 포브 수신기와 매크로 트리거가 더해진 변환기입니다.

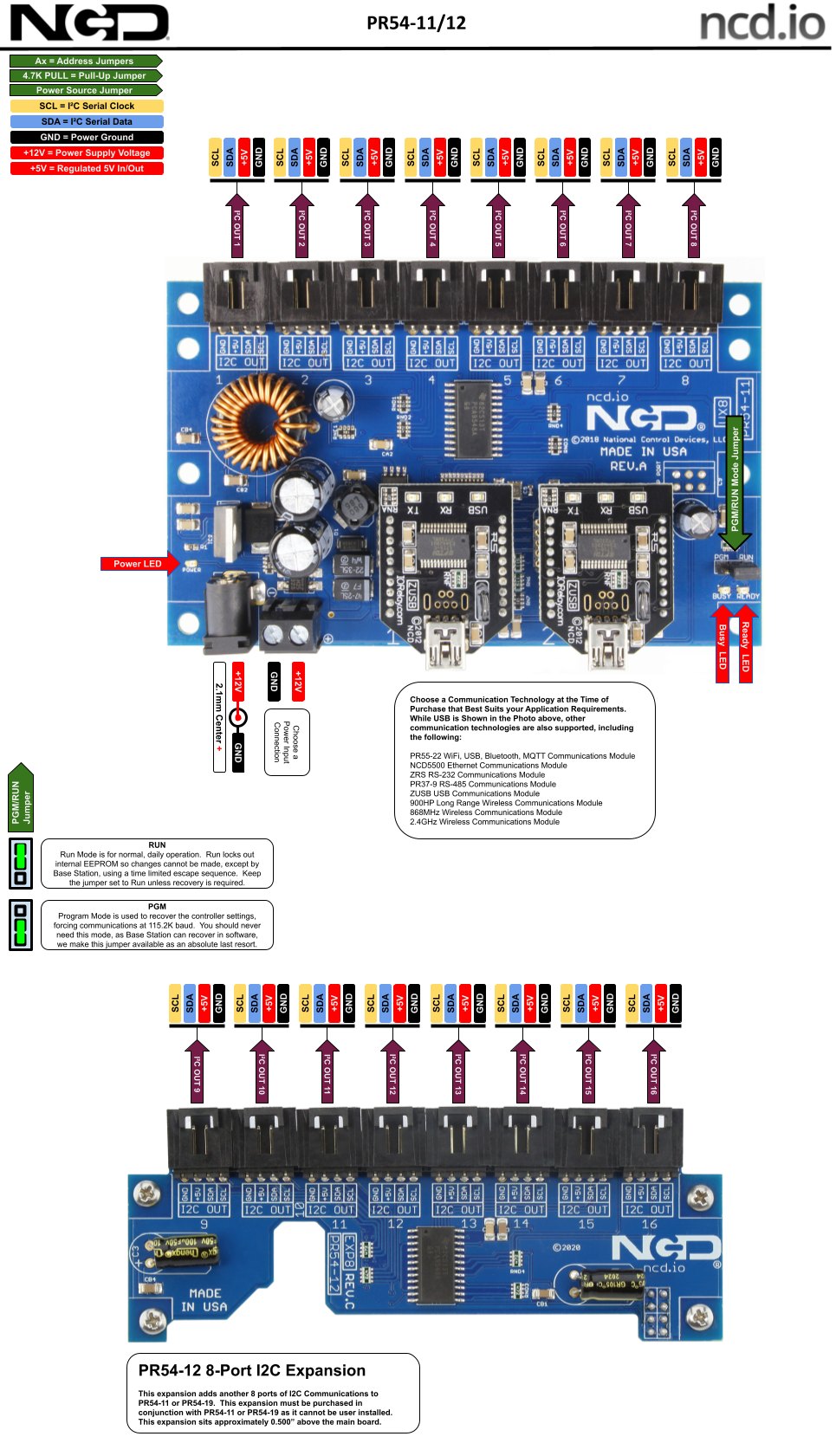

NCD PR54-11 - 컨버터 기판의 단자와 연결 부위 설명도
컨버터 기판의 단자와 연결 부위 설명도

구성·옵션

포트 구성과
통신 모듈

항목내용
품번PR54-11(8포트) · PR54-11_PR54-12(16포트)
I2C 포트nodeLynk 5 V 8개 또는 16개
전원 공유2 A, 전 포트 공유
통신 모듈2개 선택(본체에 별도 구성)
소프트웨어AnyI2C · Alpha Station 호환
